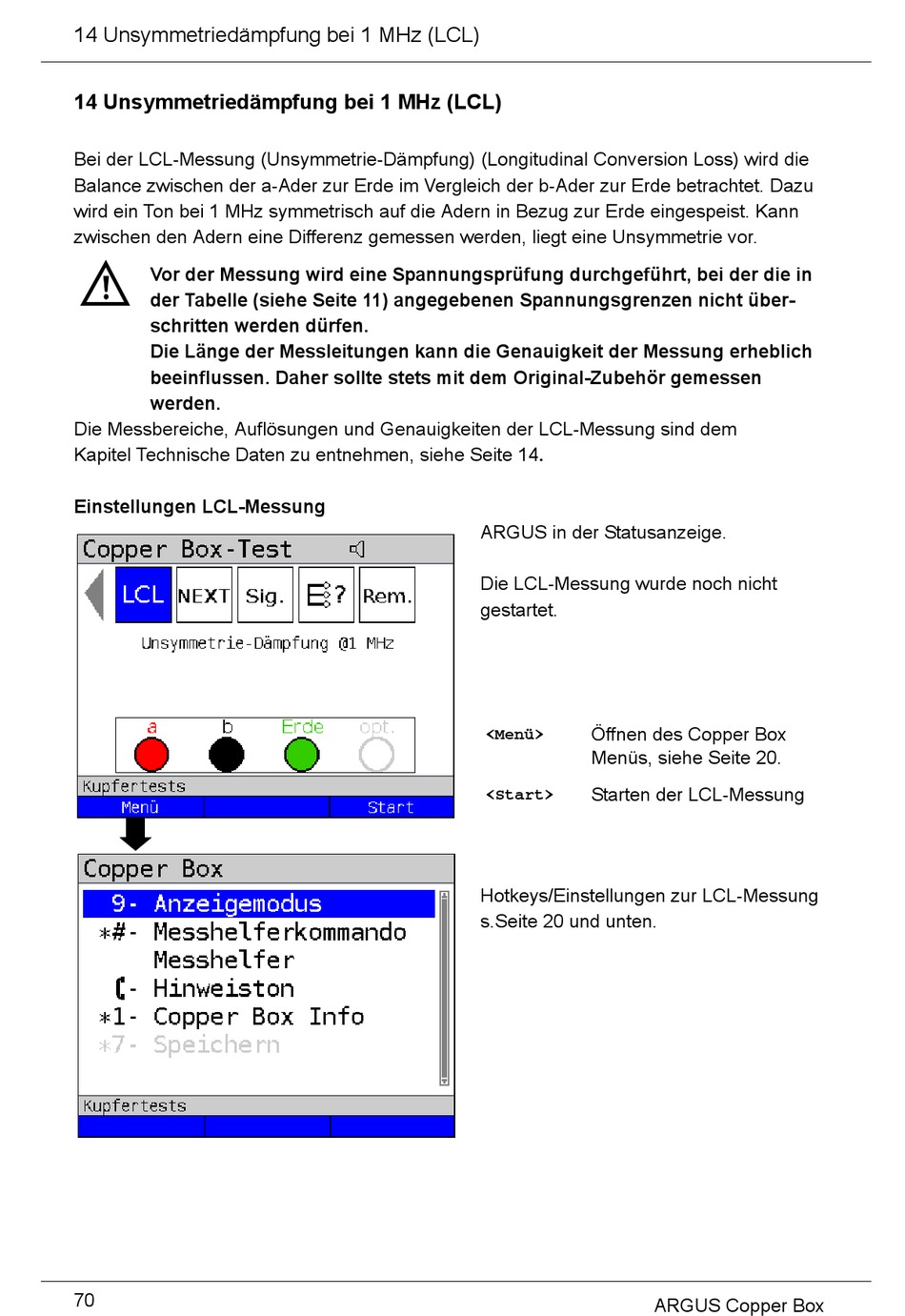

14 Unsymmetriedämpfung bei 1 MHz (LCL)
14 Unsymmetriedämpfung bei 1 MHz (LCL)
Bei der LCL-Messung (Unsymmetrie-Dämpfung) (Longitudinal Conversion Loss) wird die
Balance zwischen der a-Ader zur Erde im Vergleich der b-Ader zur Erde betrachtet. Dazu
wird ein Ton bei 1 MHz symmetrisch auf die Adern in Bezug zur Erde eingespeist. Kann
zwischen den Adern eine Differenz gemessen werden, liegt eine Unsymmetrie vor.
Vor der Messung wird eine Spannungsprüfung durchgeführt, bei der die in
der Tabelle (siehe Seite 11) angegebenen Spannungsgrenzen nicht über-
schritten werden dürfen.
Die Länge der Messleitungen kann die Genauigkeit der Messung erheblich
beeinflussen. Daher sollte stets mit dem Original-Zubehör gemessen
werden.
Die Messbereiche, Auflösungen und Genauigkeiten der LCL-Messung sind dem
Kapitel Technische Daten zu entnehmen, siehe Seite 14.
Einstellungen LCL-Messung
70
ARGUS in der Statusanzeige.
Die LCL-Messung wurde noch nicht
gestartet.
Öffnen des Copper Box
<Menü>
Menüs, siehe Seite 20.
Starten der LCL-Messung
<Start>
Hotkeys/Einstellungen zur LCL-Messung
s.Seite 20 und unten.
ARGUS Copper Box
