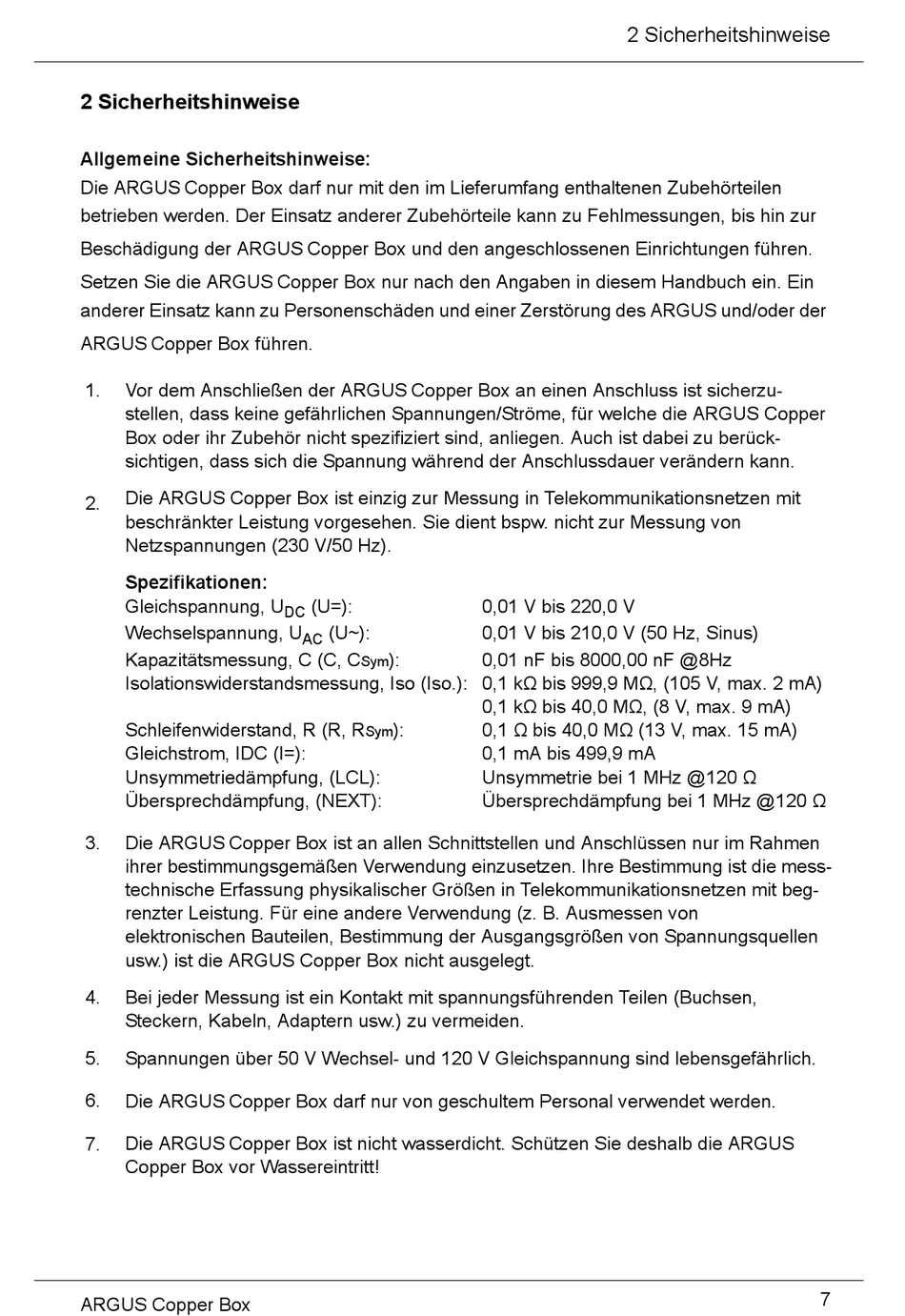

2 Sicherheitshinweise
Allgemeine Sicherheitshinweise:
Die ARGUS Copper Box darf nur mit den im Lieferumfang enthaltenen Zubehörteilen
betrieben werden. Der Einsatz anderer Zubehörteile kann zu Fehlmessungen, bis hin zur
Beschädigung der ARGUS Copper Box und den angeschlossenen Einrichtungen führen.
Setzen Sie die ARGUS Copper Box nur nach den Angaben in diesem Handbuch ein. Ein
anderer Einsatz kann zu Personenschäden und einer Zerstörung des ARGUS und/oder der
ARGUS Copper Box führen.
1.
Vor dem Anschließen der ARGUS Copper Box an einen Anschluss ist sicherzu-
stellen, dass keine gefährlichen Spannungen/Ströme, für welche die ARGUS Copper
Box oder ihr Zubehör nicht spezifiziert sind, anliegen. Auch ist dabei zu berück-
sichtigen, dass sich die Spannung während der Anschlussdauer verändern kann.
Die ARGUS Copper Box ist einzig zur Messung in Telekommunikationsnetzen mit
2.
beschränkter Leistung vorgesehen. Sie dient bspw. nicht zur Messung von
Netzspannungen (230 V/50 Hz).
Spezifikationen:
Gleichspannung, U
Wechselspannung, U
Kapazitätsmessung, C (C, C
Isolationswiderstandsmessung, Iso (Iso.):
Schleifenwiderstand, R (R, R
Gleichstrom, IDC (I=):
Unsymmetriedämpfung, (LCL):
Übersprechdämpfung, (NEXT):
3.
Die ARGUS Copper Box ist an allen Schnittstellen und Anschlüssen nur im Rahmen
ihrer bestimmungsgemäßen Verwendung einzusetzen. Ihre Bestimmung ist die mess-
technische Erfassung physikalischer Größen in Telekommunikationsnetzen mit beg-
renzter Leistung. Für eine andere Verwendung (z. B. Ausmessen von
elektronischen Bauteilen, Bestimmung der Ausgangsgrößen von Spannungsquellen
usw.) ist die ARGUS Copper Box nicht ausgelegt.
4.
Bei jeder Messung ist ein Kontakt mit spannungsführenden Teilen (Buchsen,
Steckern, Kabeln, Adaptern usw.) zu vermeiden.
5.
Spannungen über 50 V Wechsel- und 120 V Gleichspannung sind lebensgefährlich.
6.
Die ARGUS Copper Box darf nur von geschultem Personal verwendet werden.
7.
Die ARGUS Copper Box ist nicht wasserdicht. Schützen Sie deshalb die ARGUS
Copper Box vor Wassereintritt!
ARGUS Copper Box
(U=):
DC
(U~):
AC
):
Sym
):
Sym
2 Sicherheitshinweise
0,01 V bis 220,0 V
0,01 V bis 210,0 V (50 Hz, Sinus)
0,01 nF bis 8000,00 nF @8Hz
0,1 kΩ bis 999,9 MΩ, (105 V, max. 2 mA)
0,1 kΩ bis 40,0 MΩ, (8 V, max. 9 mA)
0,1 Ω bis 40,0 MΩ (13 V, max. 15 mA)
0,1 mA bis 499,9 mA
Unsymmetrie bei 1 MHz @120 Ω
Übersprechdämpfung bei 1 MHz @120 Ω
7
