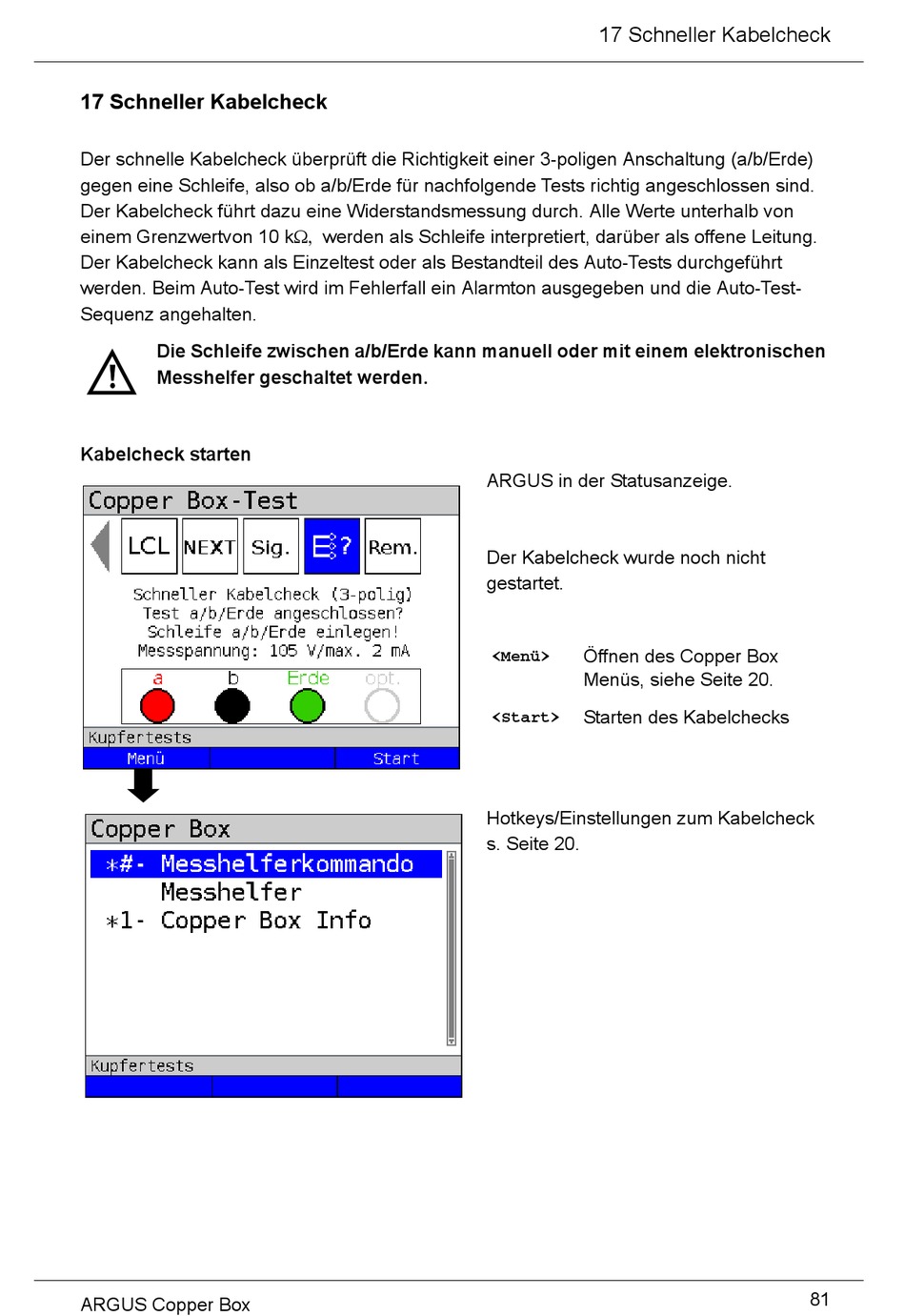

17 Schneller Kabelcheck
Der schnelle Kabelcheck überprüft die Richtigkeit einer 3-poligen Anschaltung (a/b/Erde)
gegen eine Schleife, also ob a/b/Erde für nachfolgende Tests richtig angeschlossen sind.
Der Kabelcheck führt dazu eine Widerstandsmessung durch. Alle Werte unterhalb von
einem Grenzwertvon 10 k werden als Schleife interpretiert, darüber als offene Leitung.
Der Kabelcheck kann als Einzeltest oder als Bestandteil des Auto-Tests durchgeführt
werden. Beim Auto-Test wird im Fehlerfall ein Alarmton ausgegeben und die Auto-Test-
Sequenz angehalten.
Die Schleife zwischen a/b/Erde kann manuell oder mit einem elektronischen
Messhelfer geschaltet werden.
Kabelcheck starten
ARGUS Copper Box
17 Schneller Kabelcheck
ARGUS in der Statusanzeige.
Der Kabelcheck wurde noch nicht
gestartet.
Öffnen des Copper Box
<Menü>
Menüs, siehe Seite 20.
Starten des Kabelchecks
<Start>
Hotkeys/Einstellungen zum Kabelcheck
s. Seite 20.
81
