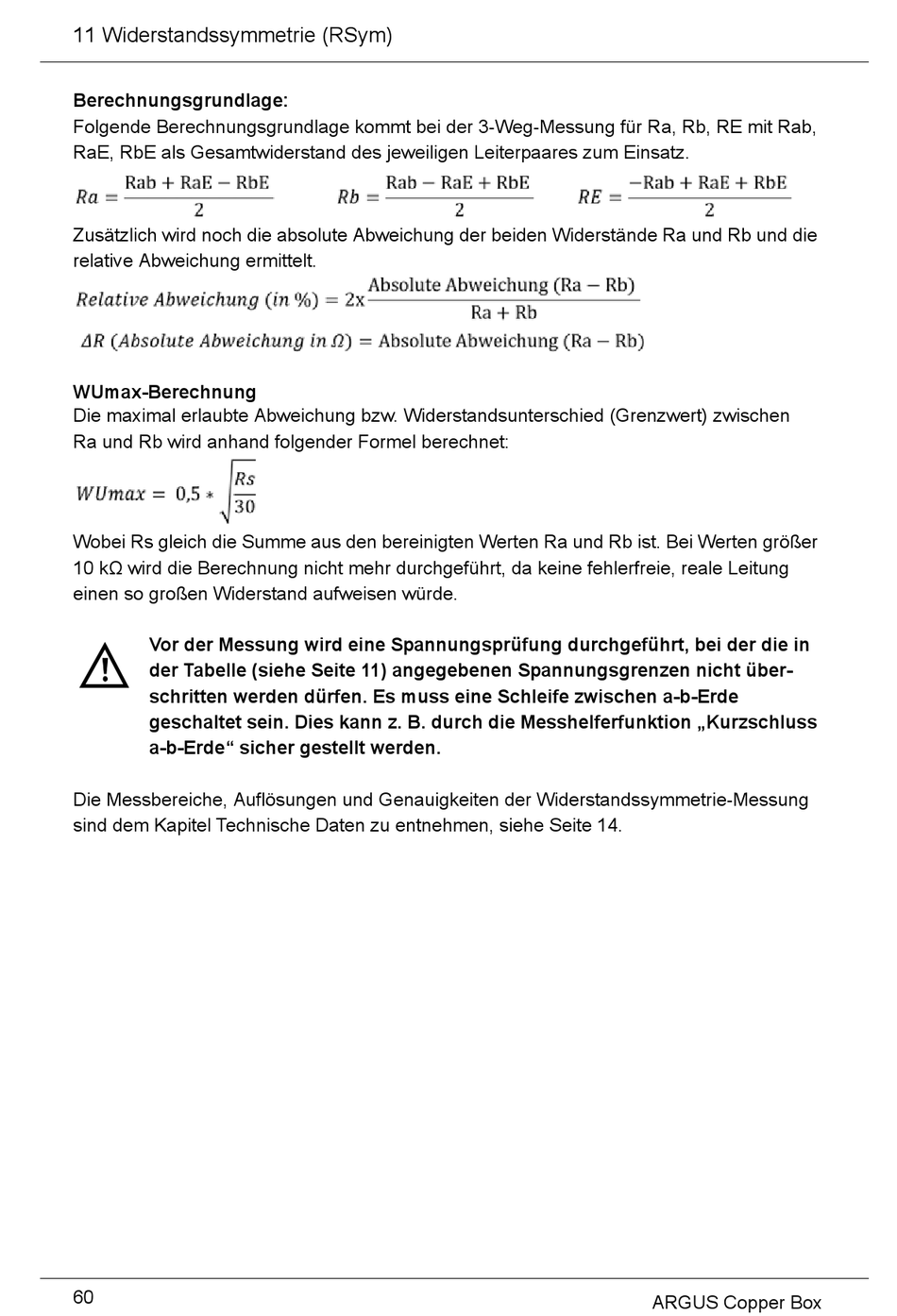

Argus Copper Box v3-Handbuch Bedienungsanleitung Seite 60

11 Widerstandssymmetrie (RSym)
Berechnungsgrundlage:
Folgende Berechnungsgrundlage kommt bei der 3-Weg-Messung für Ra, Rb, RE mit Rab,
RaE, RbE als Gesamtwiderstand des jeweiligen Leiterpaares zum Einsatz.
Zusätzlich wird noch die absolute Abweichung der beiden Widerstände Ra und Rb und die
relative Abweichung ermittelt.
WUmax-Berechnung
Die maximal erlaubte Abweichung bzw. Widerstandsunterschied (Grenzwert) zwischen 
Ra und Rb wird anhand folgender Formel berechnet:
Wobei Rs gleich die Summe aus den bereinigten Werten Ra und Rb ist. Bei Werten größer
10 kΩ wird die Berechnung nicht mehr durchgeführt, da keine fehlerfreie, reale Leitung
einen so großen Widerstand aufweisen würde.
Vor der Messung wird eine Spannungsprüfung durchgeführt, bei der die in
der Tabelle (siehe Seite 11) angegebenen Spannungsgrenzen nicht über-
schritten werden dürfen. Es muss eine Schleife zwischen a-b-Erde
geschaltet sein. Dies kann z. B. durch die Messhelferfunktion „Kurzschluss
a-b-Erde" sicher gestellt werden.

Die Messbereiche, Auflösungen und Genauigkeiten der Widerstandssymmetrie-Messung
sind dem Kapitel Technische Daten zu entnehmen, siehe Seite 14.
