eventuell ein mehr oder weniger gutes Erdpotenzial haben kann. Ebenso kann Erdpoten-
zial aus einem Netzwerk von Hausanschlüssen (andere geerdete APL) im VzK (Verzwei-
gerkabel) kommen. 
Im Hauptkabelbereich (HK) kann Erdpotenzial von einem anderen KVz kommen. Oftmals
liegt in der der Praxis eine Kombination aus den gezeigten Beispielen vor. All diese 
Einflüsse führen zu verschiedenen RE-Messwerten.
ist nicht bildlich dargestellt). Dies ist aber selten der Fall. Somit muss entweder ein Hilf-
sleiter, z. B. vom Potenzialausgleich zur Messung ausgelegt werden oder man verwendet
geerdete Heizungsrohre in der Wohnung. 
Führt dies nicht zum Erfolg, können unterwiesene Elektrofachkräfte nach Überprüfung der
Gebäudenetzform (TN-S, TT) den Schutzleiter nach Überprüfung der Spannungsfreiheit
als Erdungspunkt nutzen.
Grundsätzlich muss auf sichere Kontaktgabe, vor allem an oxidierten bzw. korrodierten
Erdungspunkten geachtet werden.
ARGUS Copper Box
11 Widerstandssymmetrie (RSym)

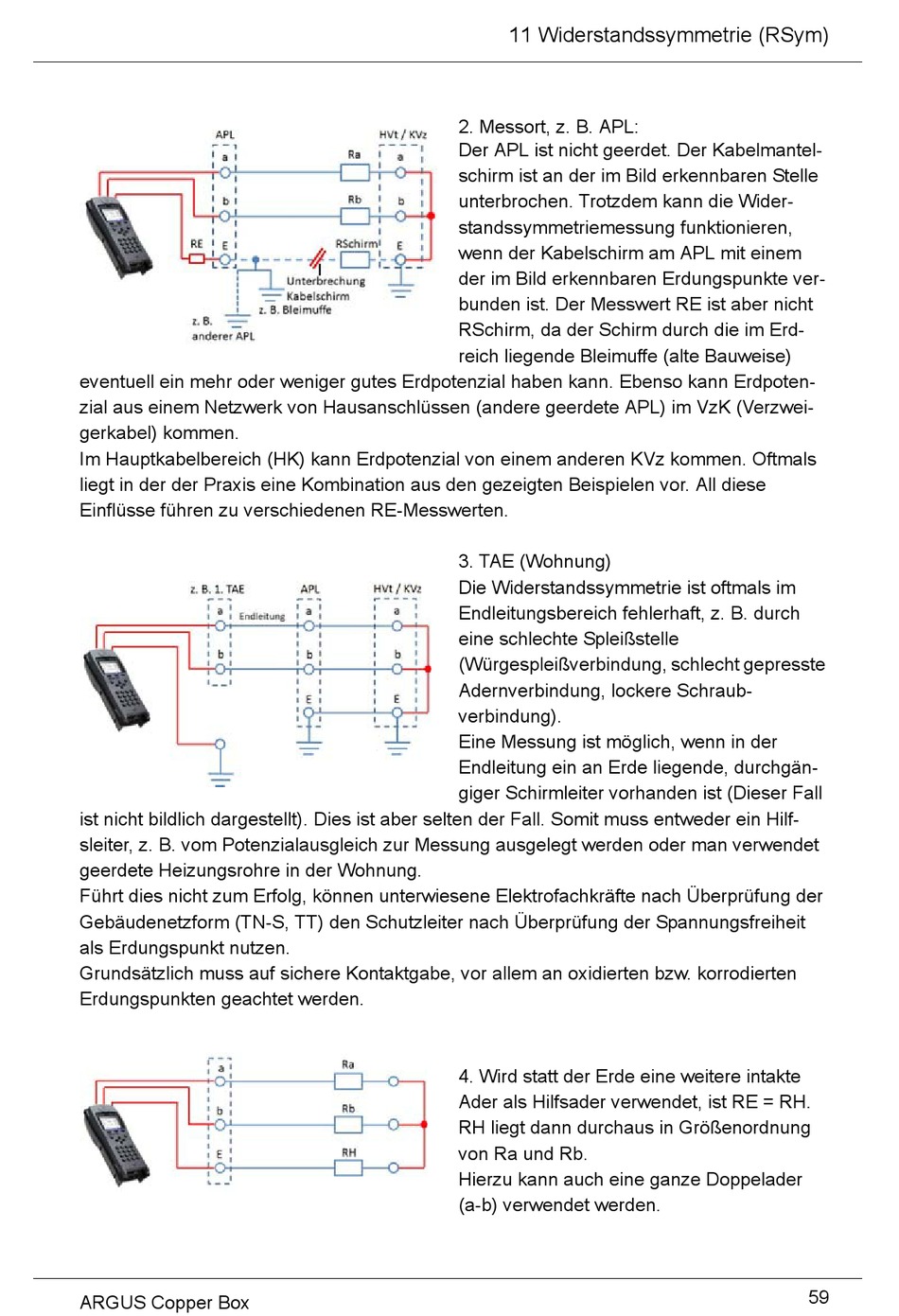

2. Messort, z. B. APL:
Der APL ist nicht geerdet. Der Kabelmantel-
schirm ist an der im Bild erkennbaren Stelle
unterbrochen. Trotzdem kann die Wider-
standssymmetriemessung funktionieren,
wenn der Kabelschirm am APL mit einem
der im Bild erkennbaren Erdungspunkte ver-
bunden ist. Der Messwert RE ist aber nicht
RSchirm, da der Schirm durch die im Erd-
reich liegende Bleimuffe (alte Bauweise)
3. TAE (Wohnung)
Die Widerstandssymmetrie ist oftmals im
Endleitungsbereich fehlerhaft, z. B. durch
eine schlechte Spleißstelle
(Würgespleißverbindung, schlecht gepresste
Adernverbindung, lockere Schraub-
verbindung). 
Eine Messung ist möglich, wenn in der
Endleitung ein an Erde liegende, durchgän-
giger Schirmleiter vorhanden ist (Dieser Fall
4. Wird statt der Erde eine weitere intakte
Ader als Hilfsader verwendet, ist RE = RH.
RH liegt dann durchaus in Größenordnung
von Ra und Rb.
Hierzu kann auch eine ganze Doppelader 
(a-b) verwendet werden.
