Argus F240 Handbuch
  1. Anleitungen
  2. Marken
  3. Argus Anleitungen
  4. Prüfgeräte
  5. F240
  6. Handbuch

Argus F240 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ARGUS
®
ARGUS
F240
Handbuch
Version: 4.80 / DE
Wichtiger Hinweis:
Das Grundpaket enthält mindestens ein selektives OPM und eine Gigabit-Ethernet-Schnitt-
stelle, diese schließt verschiedene Funktionen und Tests mit ein. Alle anderen Schnittstel-
len und Funktionen sind optional (siehe Datenblatt). In Abhängigkeit des gelieferten
Funktionsumfangs können daher einzelne Menüpunkte ausgeblendet sein.
1
®
ARGUS
F240
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argus F240

Inhaltszusammenfassung für Argus F240

  • Seite 1 ARGUS ® ARGUS F240 Handbuch Version: 4.80 / DE Wichtiger Hinweis: Das Grundpaket enthält mindestens ein selektives OPM und eine Gigabit-Ethernet-Schnitt- stelle, diese schließt verschiedene Funktionen und Tests mit ein. Alle anderen Schnittstel- len und Funktionen sind optional (siehe Datenblatt). In Abhängigkeit des gelieferten Funktionsumfangs können daher einzelne Menüpunkte ausgeblendet sein.
  • Seite 2 Genehmigung reproduziert, vervielfältigt oder verbreitet werden. All rights are reserved. No one is permitted to reproduce or duplicate, in any form, the whole or part of this document without intec's permission. www.instagram.com/intec_argus www.facebook.com/intec.argus ARGUS testing the telecom network https://www.linkedin.com/company/441568 Anmeldung zum ARGUS-Newsletter: ® ARGUS...

  • Seite 3: Inhaltsverzeichnis

    Profil ....................33 Anschluss automatisch starten ............35 Notizen ....................35 Favoritenansicht ................36 Physik ....................43 Betrieb am GPON-Anschluss ............44 GPON-Endgerät einstellen ...............45 ARGUS im Anschluss-Modus GPON-Bridge .........49 ® Der ARGUS im Anschluss-Modus GPON-Router ......51 Betrieb am Ethernet-Anschluss ............53 Ethernet-Schnittstelle einstellen .............54 Ethernet-Einstellungen ..............55 Aufbau der Ethernet-Verbindung ............56...
  • Seite 4 16.2 Einzeltests ..................169 16.2.1 PON-Pegelcheck ..............169 16.2.2 PON-FMT (ZTV43) ..............171 16.2.3 PON-Installation ..............176 16.2.4 PLOAM-Monitor ..............179 16.3 Optical Loss Test ................181 16.4 Fiber-Inspection-Tool ..............184 Testergebnisse ................186 17.1 Testergebnis speichern ..............187 17.2 Testergebnis an den PC senden ...........187 ® ARGUS F240...
  • Seite 5 19.5.1 Sichern / Wiederherstellen .............210 19.5.2 Parameter auf Werkseinstellung zurücksetzen .....211 Update via PC ..................212 Verwendung des Akkupacks ............216 ARGUSpedia ...................219 ® ARGUS Mobile App ..............222 Anhang ....................227 ® ARGUS Info ...................227 Symbole ...................228 Software-Lizenzen ................232 Abkürzungen ..................233 Index ....................238 ® ARGUS F240...

  • Seite 6: Einleitung

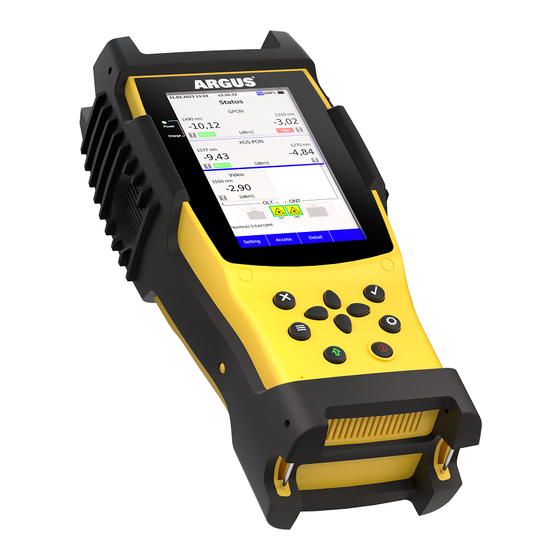

    ® ARGUS F240: Der Glasfasertester ® Der ARGUS F240 Glasfasertester punktet mit einer verbesserten Leistung beim Testen an gemischten Glasfaseranschlüssen. Das hochwertige Messgerät ist für den Ausbau zukünftiger Netzwerke bestens gerüstet. Modernes Design mit neuem Gehäusekonzept ® Mit seinem robusten und kompakten Design ist der ARGUS F240 für die Anforderungen...
  • Seite 7 IP-Tests via Ethernet, GPON, XGS-PON, FTTH und WLAN Ping- und Traceroute-Tests (BRAS Infos, PPP-Trace, VLAN), via IPv4 und IPv6 Download-Tests zur Durchsatzermittlung (HTTP-Down-, FTP-Up-/Download) ® ® Speedtests ARGUS Real Speed Direct (iperf), ARGUS Real Speed Formal (RFC6349) ® ® FTP-Server-Test, Up-/Download von ARGUS...
  • Seite 8 Dokumentation der Daten durch automatische Anschlusstests in Anschluss- abnahmeprotokollen, im Gerät und am PC im HTML-Format. Übertragung von Ergebnissen via QR-Code zum Smartphone. ® Übertragung von Messprotokollen auf die ARGUS Mobile App Kostenloses Firmware-Update über die Cloud. WLAN-Erweiterung zur Übergabe von Messwerten an Systeme zur elektr.

  • Seite 9: Sicherheitshinweise

    Messleitungen und schalten Sie den ARGUS aus. ACHTUNG: Der Akkupack darf nie während des Betriebs entfernt werden. ® Ziehen Sie das Netzteil aus der Steckdose, sobald der ARGUS ausgeschaltet wird und nicht mehr in Gebrauch ist (z. B. nach dem Akkuladen)! ®...
  • Seite 10 Schutze des Gerätes und des Anwenders in einen energiesparenden Modus versetzen und beendet unter Umständen den laufenden Test und trennt die Verbindung. ® Achten Sie für einen zuverlässigen Langzeitbetrieb des ARGUS stets darauf, dass er optimal vor hohen Temperaturen geschützt ist. Das Gerät darf nicht geöffnet werden.
  • Seite 11 Blei (Pb), Cadmium (Cd), Quecksilber (Hg), sechswertigem Chrom [Cr(VI)], polybromierten Biphenylen (PBB) und polybromierten Diphenylethern (PBDE). Hiermit bestätigen wir, dass alle unsere Messtechnik-Produkte der Marke ARGUS nach Zusicherung, Kennzeichnung und Dokumentation unserer Lieferanten keine Stoffe in Konzentrationen, Zubereitungen oder Anwendungen enthalten, deren Inverkehrbringen entsprechend den geltenden Anforderungen der RoHS-Richtline 2011/65/EU des Europäischen Parlaments und des Rates vom 08.06.2011 verboten ist.

  • Seite 12: Sicherheits- Und Transporthinweise Zum Akkupack

    Der Akkupack darf nur in der vorgesehenen Weise mit dem zugehörigen ® ARGUS oder Ladegerät verbunden werden. Der Akkupack darf nicht mit elektrischen Ausgängen wie von Steckernetzteilen, Kfz-Ladeadaptern usw. direkt verbunden werden. ® Der Akkupack darf nur in Verbindung mit dem ARGUS verwendet werden. ® ARGUS F240...
  • Seite 13 Vor der Nutzung des Akkupacks sind dieses Handbuch und die entsprechenden Sicherheitshinweise sorgfältig zu lesen. Werden Gerüche, Rost oder andere Anormalitäten vor dem ersten Gebrauch festgestellt, kontaktieren Sie die intec GmbH, um den weiteren Ablauf zu klären. ® ARGUS F240...
  • Seite 14 Automatisches Laden Wählt man den Punkt „Automatisches Laden“ aus, lässt sich das Automatische Laden ® ein- und ausschalten. Dies ist ebenfalls im ARGUS -Manager möglich, in den man gelangt, wenn man das Symbol oben rechts im Anschlussmenü auswählt oder die Powertaste betätigt.
  • Seite 15 Speiseart stets mit Akku betrieben werden. Dadurch wird z. B. der unterbrechungslose Betrieb der Echtzeituhr ® gewährleistet. Ziehen Sie das Netzteil aus der Steckdose, sobald der ARGUS ausgeschaltet wird und nicht mehr in Gebrauch (Akku laden) ist. Akkupackhandhabung ®...
  • Seite 16 2 Sicherheitshinweise Netzteil ® Netzteil USB-C PD für ARGUS F240 (mit USB-C-Steckverbinder) ® Folgende Netzteile sind zur Verwendung mit dem ARGUS zugelassen: HKY Q36MV-Type-C Kontakt: Hersteller: Shenzhen Huikeyuan Electronic Technology Co., Ltd. BLK 3,Guiyue Rd 308 Longhua Shenzhen 518000 CN Importeur: intec GmbH Lüdenscheid, Germany...

  • Seite 17: Allgemeine Technische Daten

    0 °C bis +40 °C Aufbewahrungstemperatur: -20 °C bis +60 °C Luftfeuchtigkeit: bis zu 95 % rel. Luftfeuchtigkeit, nicht kondensierend Spannungsversorgung Lithium-Ionen-Akkupack mit 7,2 V Nennspannung (unbedingt Sicherheitshinweise beachten!) oder USB-C mit Power Delivery und 15V, 3A ® ARGUS F240...
  • Seite 18 EN62368-1 RoHS-Konformität gemäß der WEEE-Richtlinie. Die elektromagnetische Verträglichkeit (EMV) wurde nach den in unserer Konformitätserklärung genannten Vorschriften geprüft. CE-Zeichen ® Der ARGUS F240 erfüllt die EG-Richtlinien zur Erfüllung des CE-Zeichens. Eine detaillierte Konformitäts- erklärung erhalten Sie gerne auf Anfrage. ® ARGUS F240...
  • Seite 19 (IEEE 802.3ak, IEEE 802.3an) - 100 Base-FX/LX (IEEE 802.3 Clause 26/58) - 1000 Base-BX/LX/SX/ZX Active Ethernet (IEEE 802.3 Clause 38 bzw. 802.3z) - 2,5 GBase-X (2,5GigE/2,5GbE) - 10 GBASE-X (10GbE/10GE), 10000 BASE-X (IEEE 802.3ae) - SFP (MSA) Autonegotiation Auto-MDI(X) ® ARGUS F240...

  • Seite 20: Kurzanleitung Bedienung

    Zeitspanne. ® Öffnen des ARGUS -Managers (kurzes Drücken erforderlich) von jedem beliebigen Punkt im Menü. Rückkehr vom ARGUS-Manager zum Ursprungsmenü. ® Den ARGUS ausschalten (längeres Drücken erforderlich): Nach Ablauf einer einstellbaren Zeitspanne (z. B. nach 10 Minuten) ohne Aktivität ®...
  • Seite 21 Auf den folgenden Seiten des Handbuchs steht für einen Softkey nur seine jeweilige Bedeutung in spitzen Klammern , z. B. . Der Softkey erfüllt die < > <Anschluss> gleiche Funktion wie die Bestätigungstaste ® Der ARGUS F240 wird im Wesentlichen über den Touchscreen bedient. ® ARGUS F240...
  • Seite 22 Einstellungen vornehmen bzw. bestätigen. Auch die in der untersten Displayzeile eingeblendeten Softkeys lassen sich über den Touchscreen auswählen. Zudem ist es möglich, durch Wischgesten nach oben und unten zu scrollen und Grafiken mit zwei Fingern ein- und auszuzoomen. ® ARGUS F240...

  • Seite 23: Anschlüsse Oben

    Ethernet-Schnittstelle (Anschluss: LED blinkt: Sende-/ Empfangsaktivität Ethernet). Grüne LED „Speed“ und gelbe LED „Link/Data“ signalisiert die Übertragungsgeschwindigkeit Anschluss von für den ARGUS freigegebenen LED an: 10/100 Base-T SFP-Modulen verschiedener Hersteller Verbindung mit glasfaserbasierten Schnittstellen Grüne LED „Speed“ signalisiert die (Ethernet, FTTx/GPON).
  • Seite 24 4 Kurzanleitung Bedienung LEDs Die LEDs neben dem Touch-Display zeigen Folgendes an: Power Bei eingeschaltetem Gerät leuchtet die LED grün. Charge Eine blinkende grüne LED signalisiert das Laden des Geräts. ® ARGUS F240...

  • Seite 25: Akku Laden Im Erstbetrieb

    Herunterschrauben der Schrauben. Es darf nur der mitgelieferte Akkupack verwendet werden. Beachten Sie die Sicherheitshinweise auf Seite 12. Schließen Sie nun Ihren ® ausgeschalteten ARGUS an das mitgelieferte Steckernetzteil an. ® schaltet sich automatisch ein. Es erscheint folgendes Display (vorher Der ARGUS müssen ggf.

  • Seite 26: Stromsparmodus

    Speiseart stets mit Akku betrieben werden. Dadurch wird z. B. der unterbrechungslose Betrieb der Echtzeituhr gewährleistet. ® Ziehen Sie das Netzteil aus der Steckdose, sobald der ARGUS ausgeschaltet wird und nicht mehr in Gebrauch (Akku laden) ist.

  • Seite 27: Anschlusseinrichtung

    5 Anschlusseinrichtung 5 Anschlusseinrichtung ® Wurde bei der letzten Verwendung ein Anschluss ausgewählt, zeigt der ARGUS nach dem Einschalten direkt das Anschlussmenü. ® Nach der Auswahl von <Anschluss> zeigt der ARGUS alle konfigurierten Anschlüsse (bis zu 100 Stück) an. Defaultmäßig sind die häufigsten in Deutschland vorkommenden Anschlüsse vorkonfiguriert.
  • Seite 28 <Filter> Der blau markierte Anschluss bewegt sich mit, wenn man die Tasten  ® betätigt, um durch die Anschlüsse zu scrollen. Der ARGUS  erlaubt so das Einstellen einer Reihenfolge der konfigurierten <  > Anschlüsse, um häufig benötigte Anschlüsse sofort verfügbar zu haben.

  • Seite 29: Anschluss-Assistent

    Nach Auswahl des Anschlusses lässt sich über <Bearbeiten> der Anschluss-Assistent im Menü auswählen (siehe Bild links). Die Abfrage-Parameter des Anschluss-Assistenten sind von der Wahl der Schnittstelle (GPON, WLAN, ...) abhängig. Nun kann die physika- lische Schnittstelle ausgewählt werden (siehe Bild rechts). ® ARGUS F240...
  • Seite 30 Das ausgewählte Profil wird im Display blau markiert. Das vorein- gestellte Profil wird mit einem im Display gekennzeichnet (siehe Bild links). ® Nach Auswahl des Profils schlägt der ARGUS einen Anschlussnamen in Abhängigkeit der zuvor gewählten Einstellungen vor. Es können bis zu 24 Zeichen eingegeben werden. ®...
  • Seite 31 Eingabe beginnt mit Großbuchstaben und wird mit Kleinbuchstaben <Abc>ABC> fortgeführt. Eingabe von Großbuchstaben. <ABC>123> Eingabe von Zahlen. <123>abc> Eingabe von Kleinbuchstaben. <abc>Abc> Eingabe von Sonderzeichen, wie z. B. @, /, -, ., *, ?, %, =, &, !, _, :, +, # usw. ® ARGUS F240...
  • Seite 32 Eingabe von Notizen, s. S. 35. <Notiz> Schritt zurück. Assistent beenden und speichern. ® Nach Drücken der Bestätigungstaste wechselt der ARGUS in die Bearbeitungs-Übersicht des ausgewählten Anschlusses (siehe Bild rechts). Um die Services oder Testparameter zu konfigurieren, wählen Sie <Profil>. ®...

  • Seite 33: Physikalische Parameter

    Diese Profile verbinden die Anschlusseinstellungen mit den Anschluss- und Test- parametern. Dort können unter anderem die Service- und Virtual-Line-Einstellungen vorgenommen werden. Profil zum Bearbeiten auswählen. Das ausgewählte Profil wird im Display blau markiert. Das voreingestellte Profil wird mit einem im Display gekennzeichnet. ® ARGUS F240...
  • Seite 34 5 Anschlusseinrichtung Weitere Erläuterungen zu den Profilen finden Sie auf folgenden Seiten: Services ab Seite 74. Profilname: Eingabe s. Anschlussname Seite 30. ® ARGUS F240...

  • Seite 35: Anschluss Automatisch Starten

    Beim Bearbeiten eines Anschlusses lässt sich auch eine Notiz hinzufügen. Diese Notiz kann eine Länge von bis zu 49 Zeichen haben. ® Der ARGUS zeigt in der Anschlussvorschau neben dem gewählten Anschluss den Anschluss-Modus und eine frei editierbare Notiz an (im Beispiel: T-COM).

  • Seite 36: Favoritenansicht

    6 Favoritenansicht 6 Favoritenansicht ® Mit der frei konfigurierbaren Favoritenansicht im ARGUS F240 sind die am häufigsten genutzten Funktionen noch schneller erreichbar. Um in die Favoritenansicht zu gelangen, wischt man auf dem Display im Anschlussmenü von links nach rechts. Hat man noch keine Favoriten hinzugefügt, ist die Favoritenansicht leer.
  • Seite 37 - Fibertests 3-fach OPM - PON-FMT (ZTV43) PON - PLOAM-Monitor Um einen der Anschlüsse auszuwählen, tippt man darauf und kann nun den vorgeschla- genen Kurznamen ggf. ändern, in diesem Beispiel Fibertests. Es können bis zu 10 Zeichen eingegeben werden. ® ARGUS F240...
  • Seite 38 Liste der auszuwählenden Anschlüsse bei den Favoritentypen. In diesem Beispiel wurde der Anschluss Fibertests bereits hinzugefügt. Bei den Anschlussfiltern lassen sich die folgenden Favoriten auswählen: - Fiber Anschlussfilter werden in der Favoritenansicht mit einer lilafarbenen Hintergrundfarbe angezeigt. ® ARGUS F240...
  • Seite 39 Im Favoritentyp Menü lassen sich die folgenden Favoriten auswählen: - Dateimanager - Testergebnisse - Firmwareupdate - Akku (Status, Laden) - Lizenzen - Clouddienste - Remotezugang - Gerät - Firmenanschrift - Sichern/Wiederherstellen Anschlussfilter werden in der Favoritenansicht mit einer grauen Hintergrundfarbe angezeigt. ® ARGUS F240...
  • Seite 40 6 Favoritenansicht Je nach Anzahl der hinzugefügten Favoriten werden drei große, sechs mittlere oder zwölf kleine Kacheln angezeigt. Hat man mehr als zwölf Favoriten hinzugefügt, werden diese sichtbar, wenn man in der Favoritenansicht von unten nach oben wischt. ® ARGUS F240...
  • Seite 41 Anschlüsse lassen sich außerdem bearbeiten. Es ist auch möglich, die Kacheln zu verschieben. Dazu hält man eine Kachel gedrückt und zieht sie an die gewünschte Stelle. Im Beispiel wurde die Kachel „Gerät“ von unten rechts nach unten links verschoben. ® ARGUS F240...
  • Seite 42 In den Einstellungen (zu erreichen über die Zahnradtaste) und über den Softkey „Filter“ im Anschlussmenü lassen sich Favoriten ebenfalls hinzufügen, indem man den Softkey „Als Favorit hinzufügen“ auswählt. Wählt man „Als Favorit entfernen“ aus, wird der Favorit wie- der entfernt. ® ARGUS F240...

  • Seite 43: Physik

    Services, s. Seite 74 (nur bei GPON Bridge und GPON Router) Virtual Lines s. Seite 58 Schicht 1 aktueller Anschluss und Softkey-Belegung GPON-Einstellungen ändern: s. S. 29 <Bearbeiten> Anschluss-Auswahl: s. S. 27 <Anschluss> Synchronisieren: s. S. 46 <Start> ® ARGUS F240...

  • Seite 44: Betrieb Am Gpon-Anschluss

    Mit dem ARGUS in Verbindung mit dem ARGUS GPON-Transceiver-Modul misst man direkt auf der Glasfaser. ® Bei bestehender IP-Verbindung lassen sich mit dem ARGUS alle wichtigen Services (u.a. Performance-, Speed- und Triple-Play-Tests) testen, wahlweise über IPv4 oder IPv6. ® Der ARGUS unterstützt dabei folgende Anschluss-Modi:...

  • Seite 45: Gpon-Endgerät Einstellen

    Unter physikalische Parameter können folgende Einstellungen vorgenommen werden: - ONT-SN/Modem-ID - Passwort/Inst.-ID - Abfr. ONT SN/Inst.-ID - Equipment-ID - SW Version - Interopbits - MAC-Adresse - Gratuitous ARP - PON ID Format Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...

  • Seite 46: Aufbau Der Gpon-Verbindung

    „neuer“ ONT anmelden kann. Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED „Sync/1“ sowie grüner Haken ® in der Schicht-1-Box), ermittelt der ARGUS die GPON-Verbindungsparameter, die in der Kurzansicht unter der Schicht-1-Box angezeigt werden. In der Schicht-1-Box werden angezeigt:...
  • Seite 47 Durch wischen nach oben und unten auf dem Touchscreen bzw. drücken der Cursor- tasten nach oben und unten werden weitere Parameter angezeigt. Durch Auswahl des Softkeys <Trace> öffnet sich eine detaillierte Ansicht des GPON Status Trace. ® ARGUS F240...
  • Seite 48 8 Betrieb am GPON-Anschluss Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...

  • Seite 49: Argus Im Anschluss-Modus Gpon-Bridge

    Der ARGUS ersetzt in diesem Fall das Modem und den PC. Er baut eine GPON- ® Verbindung auf und ermittelt alle relevanten GPON-Verbindungsparameter. Der ARGUS zeigt die GPON-Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise ab.
  • Seite 50 Die Bridge kann auch direkt aktiviert werden. Ist die Schicht 1 noch nicht aufgebaut, wird diese automatisch mit aufgebaut. Aufbau der GPON-Bridge Bridge-Modus deaktivieren. <Stopp> Anzeige der Aktivität des Bridge-Modus. <Info> Bei aktivem Bridge-Modus sind keine Tests mehr verfügbar. Wechsel zu Schicht-1-Box und anderen Elementen, Bedienung s. S. 59. ® ARGUS F240...

  • Seite 51: Der Argus ® Im Anschluss-Modus Gpon-Router

    Router-Modus sowohl das Modem als auch den Router, sodass mehrere PCs (über einen Hub/Switch) auf eine Netzwerkverbindung zugreifen können. Die ® IP-Adressen des Netzwerks sind entweder statisch vergeben oder der ARGUS wird zum DHCP-Server bestimmt und vergibt die IP-Adressen an die angeschlossenen PCs.
  • Seite 52 Mit den Cursortasten oder per Touch auf Router wechseln. Bei aktivem Router-Modus sind keine Tests mehr verfügbar. Der Router kann auch direkt aktiviert werden. Ist die Schicht 1 noch nicht aufgebaut, wird diese automatisch mitaufgebaut. Anzeige der Aktivität des Router-Modus. <Info> Router-Modus deaktivieren. <Stopp> ® ARGUS F240...

  • Seite 53: Betrieb Am Ethernet-Anschluss

    9 Betrieb am Ethernet-Anschluss 9 Betrieb am Ethernet-Anschluss ® Der ARGUS unterstützt im Ethernet-Betrieb folgende Anschlussarten: Die einzelnen Tests nehmen Daten auf und speichern diese. Der Anwender muss diesbezüglich seinen gesetzlichen Hinweispflichten nachkommen. Anschluss an ein Modem: Buchse LAN, SFP Ethernet z.

  • Seite 54: Ethernet-Schnittstelle Einstellen

    9 Betrieb am Ethernet-Anschluss Anschluss an ein IP-Netzwerk Buchse LAN, SFP Ethernet Hub/Switch Patchkabel 9.1 Ethernet-Schnittstelle einstellen Das Einstellen der Ethernet-Schnittstelle wird im Kapitel „5 Anschlusseinrichtung“ (siehe Seite 27) beschrieben. ® ARGUS F240...

  • Seite 55: Ethernet-Einstellungen

    Autonegotiation / Ethernet-Link-Parameter Standardmäßig wird für den Ethernet-Link „Autonegotiation“ unterstützt! Einstellung: Autonegotiation „ein“ Bei der Aushandlung der Link-Parameter teilt der ARGUS der Gegenseite mit, dass Folgendes unterstützt wird (diese Einstellungen sind fest, es ist keine Konfiguration möglich): Speed: 10 oder 100 Mbit/s...

  • Seite 56: Aufbau Der Ethernet-Verbindung

    9 Betrieb am Ethernet-Anschluss 9.3 Aufbau der Ethernet-Verbindung ® Der ARGUS verwendet für den Ethernet-Verbindungsaufbau das voreingestellte Profil. Anzeige der Ethernet- Verbindungsparameter <Info> Ethernet-Verbindung beenden <Stopp> Displayanzeige (siehe Bild rechts): - Einstellung Autonegotiation - Autoneg. auf der Gegenseite - ausgehandelte Geschwindigkeit...

  • Seite 57: Abbau Der Ethernet-Verbindung Und Speichern Der Ergebnisse

    Der Abbau und das Speichern der Ergebnisse einer Ethernet-Verbindung wird wie bei GPON durchgeführt, siehe Seite 52. Speichern der Ergebnisse ohne Abbau der Ethernet-Verbindung Das Speichern der Ergebnisse an einer Ethernet-Verbindung ohne diese zu beenden wird wie bei GPON durchgeführt, siehe Seite 54. ® ARGUS F240...

  • Seite 58: Virtual Lines (Vl)

    Virtual Lines können Tests über mehrere VLANs und über verschiedene Protokolle durchgeführt werden. ® Der ARGUS bietet die Möglichkeit, bis zu 20 solcher VL-Profile anzulegen. In einem VL- Profil sind z. B. die Protokoll-Einstellungen editierbar. Die VL-Profile können unabhängig vom Zustand der Physik (Schicht 1) einem oder mehreren Services zugeordnet werden.
  • Seite 59 -Tastatur ausgewählt werden können. Der Statusbildschirm wird an drei Beispieldisplays genauer beschrieben. Ebene 1: Physik Physik konfigurieren <Bearbeiten> Anschlussauswahl <Anschluss> Aufbau der Physik des ausgewählten Anschlusses. <Start> Ebene 2: Virtual Lines Virtual Line konfigurieren, s. S. 64. <Bearbeiten> ® ARGUS F240...
  • Seite 60 Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. Ebene 3: Services (s. S. 74) VL einem Service zuordnen und konfigurieren <Bearbeiten> Profil konfigurieren <Profil> Service starten <Start> Durch Betätigen des Softkeys wird die Virtual Line sowie die Physik automatisch <Start> mitgestartet. ® ARGUS F240...
  • Seite 61 10 Virtual Lines (VL) ® Je nach Zustand der Physik, der Virtual Lines oder der Services zeigt der ARGUS verschiedene Symbole im Statusbildschirm an. Diesem Service ist noch keine Virtual Line zugeordnet. Dieser Service, diese VL oder diese Physik befindet sich im Ruhezustand.

  • Seite 62: Virtual-Line-Profile (Vl-Profile)

    - Eine VL kann mehreren Services zugewiesen werden. - Den VL-Profilen können PPP-Profile zugeordnet werden. PPP-Profile (1 - 20) - Sie enthalten alle relevanten Daten für die Einwahl. - PPP-Profile werden VL-Profilen zugewiesen. - Ein PPP-Profil kann mehreren VL-Profilen zugewiesen werden. ® ARGUS F240...

  • Seite 63: Virtual-Line-Aktivierung

    Sowohl die Physik (GPON) als auch die Virtual Line und der Service Data sind nun aktiv. Dargestellt wird dies mit einem grünen „Haken“. Service-Data-Informationen werden angezeigt (z. B. Dauer der Aktivität). <Infos> Der Service Data wird gestoppt. <Stopp> Erklärungen zu den Services, s. Seite 74. ® ARGUS F240...

  • Seite 64: Weitere Virtual Lines Zuweisen

    Eine genaue Beschreibung erfolgt ab Seite 76). 10.3.2 Weitere Virtual Lines zuweisen ® Der ARGUS kann über eine Virtual Line mehrere Services (z. B. Data und VoIP) gleichzeitig verwenden. Im Beispiel ist GPON aktiv. Der Service Data ist ausgewählt. Es wird erklärt, wie mehrere Services über eine Virtual Line verbunden werden können.
  • Seite 65 Virt. Profil (VL) zum Bearbeiten auswählen. Das ausgewählte Profil wird im Display blau markiert. Nicht verfügbare Elemente werden ausgegraut, bspw. wenn sie zurzeit aktiv sind. Bearbeiten der Einstellungen. <Bearbeiten> Ausgewähltes VL-Profil editieren. z. B. PPP auswählen Öffnen der PPP-Profil-Auswahl. ® ARGUS F240...
  • Seite 66 Anschluss) verbunden (siehe Bild links). Service VoIP starten <Start> Der Service VoIP ist nun aktiv (siehe Bild rechts). Es ist nun möglich, div. Tests über den Service VoIP durchzuführen. Im nächsten Schritt ist es möglich, einen weiteren Service zu aktivieren. ® ARGUS F240...
  • Seite 67 Im Beispiel sind die Services IPTV und Opt. aktiv. Beim Service IPTV ist es möglich, bis zu vier Virtual Lines aufzubauen. ® Der ARGUS zeigt diese aber nur als eine zusammengefasste Virtual Line an. Eine genaue Beschreibung erfolgt im IPTV-Kapitel, s. Seite 136.

  • Seite 68: Ppp-Assistent

    10 Virtual Lines (VL) Beispiel 3: In diesem Beispiel wurde jedem Service eine Virtual Line zugewiesen. ® Da sich der ARGUS im Bridge-Modus befindet, sind diese Services nicht ausführbar. 10.4 PPP-Assistent PPP auswählen. Es können bis zu 20 PPP-Profile konfiguriert werden.

  • Seite 69: Virtual-Line-Einstellungen

    - DNS-Server - DHCP-Client - DHCP-Server - IPv6 - AFTR - IPv6-Modus - Eigene IPv6-Adresse - Präfix - Gateway - DNS-Server - DHCP-Client - TR-069 - Verwende TR-069 - ACS - Verschlüsselung - Web Test URL - BGP ® ARGUS F240...
  • Seite 70 10 Virtual Lines (VL) - Daten-Log - Profilname Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...

  • Seite 71: Anzeige Von Protokoll-Statistiken

    <Info> Physik, VL und Data deaktivieren <Stopp> Mit den Cursortasten oder per Touchscreen auf die VL (Virtual Line) wechseln. Wählt man „Info“ aus, zeigt der ARGUS (nur bei Protokoll PPP) die IP-, PPP- und Ethernet- Informationen an. PPP-Informationen: ® Der ARGUS...
  • Seite 72 - Gateway IP-Adresse - verfügbare DNS Server Über den Softkey öffnet sich ein PPP-Trace, in welchem der Ablauf <Trace> <Trace> der PPP-Anmeldung angezeigt wird. Darüber hinaus werden den einzelnen ® Nachrichten, in Abhängigkeit von der ARGUS -Systemuhr, Uhrzeiten zugeordnet. ® ARGUS F240...
  • Seite 73 10 Virtual Lines (VL) Anzeige Kommandos < = Kommando gesendet vom ARGUS ® = Kommando gesendet vom OLT > PADI: PPPoE Active Discovery Initiation PADO: PPPoE Active Discovery Offer PADR: PPPoE Active Discovery Request PADS: PPPoE Active Discovery Session-confirmation PADT: PPPoE Active Discovery Termination...

  • Seite 74: Services + Tests

    - Path MTU - Path MTU - Path MTU - iperf-Client - iperf-Client - iperf-Client - iperf-Client - iperf-Server - iperf-Server - iperf-Server - iperf-Server - ARGUS Real - ARGUS Real - ARGUS Real - ARGUS Real ® ® ®...

  • Seite 75: Anzeige Von Service-Statistiken

    Mögliche Tests, die über die verschiedenen Services durchgeführt werden können. 11.1 Anzeige von Service-Statistiken ® Der ARGUS im Statusbildschirm. Physik, VL und Service sind aktiviert. Die Dauer der Aktivität wird unter der Physik angezeigt (siehe Bild links). Im Service VoIP werden hier die VoIP-Rufparameter angezeigt (siehe Bild rechts).

  • Seite 76: Ip-Tests

    12 IP-Tests 12 IP-Tests 12.1 IP-Ping ® Beim IP-Ping prüft der ARGUS , ob eine Verbindung über Ethernet oder GPON über einen OLT und das IP-Netz zum Internet Service Provider (ISP) oder eine andere Rechner- oder ® Serveradresse möglich ist. Der ARGUS sendet an eine vorgegebene IP-Adresse (Gegen- stelle) ein Testpaket und wartet anschließend auf ein Antwortpaket.
  • Seite 77 12 IP-Tests ® Der ARGUS zeigt die insgesamt zehn zur Verfügung stehenden Speicherplätze für IP-Adressen an. Mit den Cursortasten oder per Touchscreen eine Zeile mit einer IP- Adresse, die bearbeitet werden soll, markieren (im Beispiel ist der erste Speicherplatz mar- kiert, siehe linkes Bild).
  • Seite 78 Falls noch keine Ethernet-Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 39). Der Service Data und die GPON-Verbindung sind aktiv (siehe Bild rechts). Dauer der Aktivierung <Info> Testauswahl öffnen <Test> Service deaktivieren <Stopp> ® ARGUS F240...
  • Seite 79 12 IP-Tests IP-Ping auswählen. IP-Ping-Parameter ändern. <Einstellung> ® Der ARGUS zeigt die im Profil gespeicherten Adressen an. Adresse für den Ping auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 76. <Bearbeiten> Im Beispiel wird ein Ping-Test mit der IP-Version IPv4 durchgeführt.
  • Seite 80 Anzahl der Antwortpakete Durchschnittliche Zeitangabe in ms Maximale Zeitangabe in ms Öffnet eine detaillierte Übersicht der Testergebnisse. <Detail> ® Nach Testablauf zeigt der ARGUS die Ergebnisse an: Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl wiederholte Pakete Prüfsummenfehler Fehlerhaft empfangene Pakete ®...
  • Seite 81 Mit der Rücksprungtaste gelangt man zurück in die Testübersicht. Durch Klicken auf „Neu“ kann bei Bedarf ein neuer Test gestartet werden. Die Verbindung und der Service sind noch aufgebaut (Abbau der Verbindung im Statusbildschirm mit <Stopp> Mehrere aktive bzw. abgelaufene Tests werden in der Testübersicht angezeigt (siehe Bild). ® ARGUS F240...
  • Seite 82 12 IP-Tests Fehlermeldungen beim IP-Ping ® Sobald ein Fehler auftritt, zeigt der ARGUS im Status bei Data und der VL ein X sowie ein rotes Feld an (siehe Bild links). Beim Klicken auf „Info“ erscheint eine Fehlermeldung (siehe Bild rechts).

  • Seite 83: Traceroute

    12 IP-Tests 12.2 Traceroute ® Beim IP-Traceroute versendet der ARGUS Testpakete und zeigt alle Netzknoten (Hops) und deren Antwortzeiten auf dem Weg zur Zieladressse an. Mit diesen Angaben können mögliche Verzögerungen im Netzwerk genau lokalisiert werden. Für den IP-Traceroute werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
  • Seite 84 Der Service Data und die GPON-Verbindung sind aktiv (siehe Bild rechts). Traceroute auswählen Traceroute-Parameter ändern, s. S. 83. <Einstellung> ® Der ARGUS zeigt die im Profil gespeicherten IP-Adressen bzw. URLs an (siehe Bild links) Adresse für den Traceroute-Test auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse zum Ändern editieren.
  • Seite 85 Ansprechzeit angezeigt, zum Beispiel: 217.5.90.126, 0.013 s. Des Weiteren werden die Ziel-URL und die IP-Adresse sowie die verwendete IP-Version angezeigt. Testabbruch Anzeige der bisher ermittelten Testergebnisse, Speichern (automatische Abfrage) möglich. Traceroute-Ergebnis speichern siehe auch IP-Ping (s. Seite 81). ® ARGUS F240...

  • Seite 86: Path-Mtu-Test

    12 IP-Tests 12.3 Path-MTU-Test ® Der Path-MTU-Test ist ein eigenständiger Teil von ARGUS Real Speed Formal (RFC6349). Der Test ermittelt die maximale Paketgröße, mit der ein Ziel erreicht werden kann, ohne Pakete zu fragmentieren. Für den Path-MTU-Test werden die folgenden Parameter benötigt: Protokollunabhängige Parameter...
  • Seite 87 Service deaktivieren <Stopp> Path MTU auswählen. Path-MTU-Parameter ändern, s. S. 83. <Einstellung> ® Der ARGUS zeigt die im Profil gespeicherten Adressen an. Adresse für den Path MTU auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 76. <Bearbeiten> Im Beispiel wird ein Path MTU mit der IP-Version IPv4 durchgeführt.

  • Seite 88: Iperf-Client

    Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. iperf-Client starten (Beispiel Anschluss-Modus GPON, bereits aktiv): Aufbau des Services. Das im Display angezeigte Profil (im Beispiel PPP VLAN 7/8) wird für den iperf-Client ver- wendet. ® ARGUS F240...
  • Seite 89 Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 46). Der Service Data und die GPON-Verbindung sind aktiv (siehe Bild rechts). Dauer der Aktivierung <Info> Testauswahl öffnen <Test> Service deaktivieren <Stopp> iperf-Client auswählen. iperf-Client-Parameter ändern, s. S. 83. <Einstellung> ® ARGUS F240...
  • Seite 90 12 IP-Tests ® Der ARGUS zeigt die im Profil gespeicherten Adressen an. Adresse für den iperf-Client auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 76. <Bearbeiten> Im Beispiel wird ein iperf-Client mit der IP-Version IPv4 durchgeführt. Die Bedienung mit IPv6 erfolgt analog dazu.

  • Seite 91: Iperf-Server

    Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. iperf-Server starten (Beispiel Anschluss-Modus GPON, bereits aktiv): Aufbau des Services. Das im Display angezeigte Profil (im Beispiel PPP VLAN 7/8) wird für den iperf-Server ver- wendet. ® ARGUS F240...
  • Seite 92 Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 46). Der Service Data und die GPON-Verbindung sind aktiv (siehe Bild rechts). Dauer der Aktivierung <Info> Testauswahl öffnen <Test> Service deaktivieren <Stopp> iperf-Server auswählen. iperf-Server-Parameter ändern, s. S. 83. <Einstellung> Der iperf-Server startet automatisch. ® ARGUS F240...
  • Seite 93 12 IP-Tests In der Testübersicht kann man den laufenden Test beobachten. ® ARGUS F240...

  • Seite 94: Argus ® Real Speed Direct (Iperf)

    ARGUS Real Speed Direct starten (Beispiel Anschluss-Modus GPON, bereits aktiv): Aufbau des Services. ® Das im Display angezeigte Profil (im Beispiel PPP VLAN 7/8) wird für den ARGUS Real Speed Direct verwendet. Dem Service Data eine Virtual Line zuweisen. <Bearbeiten>...
  • Seite 95 Real Speed Direct auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 76. <Bearbeiten> ® Im Beispiel wird ein ARGUS Real Speed Direct mit der IP-Version IPv4 durchgeführt. Die Bedienung mit IPv6 erfolgt analog dazu. ® Der ARGUS Real Speed Direct startet automatisch.

  • Seite 96: Argus ® Real Speed Formal (Rfc6349)

    12 IP-Tests ® 12.7 ARGUS Real Speed Formal (RFC6349) ® ARGUS Real Speed Formal ist ein TCP-Durchsatztest nach RFC6349 gegen einen ® ARGUS Real Speed Server. ® Für ARGUS Real Speed Formal werden die folgenden Parameter benötigt: Protokollunabhängige Parameter Das Öffnen der Testparameter ist im Kapitel Anschlusseinrichtung auf Seite 33 beschrieben.
  • Seite 97 12 IP-Tests ® Das im Display angezeigte Profil (im Beispiel PPP VLAN 7/8) wird für den ARGUS Real Speed Formal verwendet. Dem Service Data eine Virtual Line zuweisen. <Bearbeiten> Falls noch keine Ethernet-Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Profil (s.
  • Seite 98 Real Speed Formal auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 76. <Bearbeiten> ® Im Beispiel wird ein ARGUS Real Speed Formal mit der IP-Version IPv4 durchgeführt. Die Bedienung mit IPv6 erfolgt analog dazu. ® Der ARGUS Real Speed Formal startet automatisch.

  • Seite 99: Http-Download

    12 IP-Tests 12.8 HTTP-Download ® Beim HTTP-Download lädt der ARGUS die Daten einer Webseite oder eine Datei ® herunter. Der ARGUS zeigt die aktuelle „Netto-Downloadrate“, die Nutzdaten der IP- Pakete und nach Abschluss des HTTP-Downloads die Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an.
  • Seite 100 Fehler 301 (Seite verschoben) oder Fehler 404 (Seite nicht vorhanden) an. ® Bei der Anforderung mehrerer Downloadteile reduziert der ARGUS die Anzahl der Downloads ggf. je nach Serverunterstützung, wodurch es zu Abweichungen mit den eingestellten Parametern kommen kann. Dies kann z. B. der Fall sein, sobald die Größe der angeforderten Datei unbekannt ist.
  • Seite 101 Das im Display angezeigte Profil (im Beispiel Profil 1) wird für den HTTP-Download verwendet. Dem Service Data eine Virtual Line hinzufügen. <Bearbeiten> Falls noch keine Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 39). HTTP-Download auswählen. ® ARGUS F240...
  • Seite 102 Die Serverprofile werden auch für den HTTP-Upload, FTP-Download und den FTP-Upload verwendet. Markiertes Profil editieren, Änderung der einzelnen Einstellungen. <Bearbeiten> Der HTTP-Download startet automatisch. In der Testübersicht kann man den laufenden Test beobachten. In die Langansicht (siehe Bilder rechts) gelangt man über „Details“. ® ARGUS F240...
  • Seite 103 Anzahl der parallelen Downloads Ziel-URL Verwendete IP-Version und IP-Adresse Anzeige der Testübersicht: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 152. Auswahl eines neuen Einzeltests. <Neu> HTTP-Download-Test stoppen. <Stopp> HTTP-Download Ergebnis speichern s. Seite 81. ® ARGUS F240...

  • Seite 104: Http-Upload (Britt)

    Der Test HTTP-Upload ist speziell auf die Durchführung gegen einen BRITT-Testserver (Breitband Referenz-Infrastruktur-Test Telekom) zugeschnitten. ® Der ARGUS sendet dabei Daten ganz gezielt an einen bestimmen Server, dessen Name unter Serveradresse im Serverprofil korrekt (mit Port) eingetragen sein muss. ®...
  • Seite 105 Die Serverprofile werden auch für den HTTP-Download und den FTP-Upload verwendet. Markiertes Profil editieren, Änderung der einzelnen Parameter. <Bearbeiten> In diesem Test sind folgende Parameter richtig zu konfigurieren: Server-Adresse (inkl. Porteingabe) Passwort (erhältlich beim Provider) Upload-Dateiname (bspw. 100 MB) Upload-Dateigröße (bspw. 100 MB) Der HTTP-Upload startet automatisch. ® ARGUS F240...
  • Seite 106 Durchschnittliche Uploadrate Aktuell geladene Dateigröße Zu ladende Gesamtdateigröße Im Test übertragene Daten Aktuelle Dauer des Uploads (in h:min:s) Verbleibende Ladezeit Ziel-URL Verwendete IP-Version und IP-Adresse Auswahl eines neuen Einzeltests. <Neu> HTTP-Upload-Test stoppen. <Stopp> Neustart des HTTP-Upload-Tests. <Neustart> ® ARGUS F240...

  • Seite 107: Ftp-Download

    12.10 FTP-Download ® ® Beim FTP-Download lädt der ARGUS die Daten einer Datei. Der ARGUS zeigt die aktuelle Netto-Downloadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden.
  • Seite 108 In der Testübersicht kann man den laufenden Test beobachten. In die Langansicht (siehe Bilder rechts) gelangt man über „Details“. Anzeige während des FTP-Downloads: Aktueller Download / Gesamtzahl Downloads Bereits geladene Daten (aktuell / gesamt) Aktuelle Netto-Downloadrate Durchschnittliche Netto-Downloadrate Aktuell geladene Bytes ® ARGUS F240...
  • Seite 109 Im Test übertragene Daten Ingesamt übertragene Daten Aktuelle Dauer des Downloads in h:min:s Verbleibende Ladezeit Anzahl der parallelen Downloads Auswahl eines neuen Einzeltests. <Neu> HTTP-Upload-Test stoppen. <Stopp> Öffnen der Langansicht. <Detail> Ergebnis speichern s. IP-Ping Seite 81. ® ARGUS F240...

  • Seite 110: Ftp-Upload

    12 IP-Tests 12.11 FTP-Upload ® Beim FTP-Upload sendet der ARGUS die Daten einer Datei zu einem Server. Der ® ARGUS zeigt u. a. die aktuelle Netto-Uploadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Upload- Versuchen) an.
  • Seite 111 In der Testübersicht kann man den laufenden Test beobachten. In die Langansicht (siehe Bilder rechts) gelangt man über „Details“. Anzeige während des FTP-Uploads: Aktueller Upload Bereits gesendete Daten (aktuell / gesamt) Aktuelle Netto-Uploadrate Durchschnittliche Netto-Uploadrate Aktuell gesendete Bytes Gesamtdateigröße Übertragene Daten Insgesamt zu übertragende Daten ® ARGUS F240...
  • Seite 112 12 IP-Tests Aktuelle Dauer des Uploads in h:min:s Verbleibende Sendezeit Auswahl eines neuen Einzeltests. <Neu> HTTP-Upload-Test stoppen. <Stopp> Anzeige der Langansicht. <Detail> Ergebnis speichern s. IP-Ping Seite 81. ® ARGUS F240...

  • Seite 113: Ftp-Server

    ® ARGUS bedient in diesem Fall FTP-Download- und FTP-Upload-Anfragen. ® Diese Anfragen können von einem zweiten Endgerät (z. B. ein weiterer ARGUS ) an einer Ethernet-Verbindung gesendet werden. Auf diese Weise lässt sich ein Ende-zu-Ende-Durchsatz-Test durchführen und die maximal mögliche Durchsatzrate für diese Verbindung ermitteln.
  • Seite 114 ® ARGUS 2 - FTP-Down-/Upload ® Für den ARGUS , der die FTP-Anfrage stellt (im Bsp. FTP-Download) können prinzipiell die gleichen Einstellungen übernommen werden wie bei einem FTP-Download-Test. Netzmaske und eigene IP-Adresse (IP-Modus: statisch) sollten zu den Einstellungen in ®...
  • Seite 115 ARGUSpedia im Gerät. ® ® In das Serverprofil von ARGUS 2 ist nur die IP-Adresse aus ARGUS 1 als Server-IP- Adresse einzutragen. Der Download-Dateiname ist in diesem Fall auch die Dateigröße, die heruntergeladen wird. Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aus- sagekräftigen Geschwindigkeitswerte ermittelt werden.

  • Seite 116: Web Browser

    Die IP-Adresse des Zielknotens kann entweder als IP-Nummer oder <Einstellungen> als Name (URL) eingetragen werden, Bedienung siehe IP-Ping / IP-Adresse, Seite 77. Voreinstellung: www.argus.info Web Browser starten Der Aufbau des Services Data erfolgt wie beim HTTP-Upload. Web Browser auswählen. URL auswählen.
  • Seite 117 12 IP-Tests Die ausgewählte Website öffnet sich (siehe Bild links). In der Testübersicht kann man die Ziel-URL ablesen. Auswahl eines neuen Einzeltests. <Neu> Web Browser beenden. <Stopp> Web-Browser-Ergebnis speichern siehe auch IP-Ping (siehe Seite 81). ® ARGUS F240...

  • Seite 118: Voip-Tests

    (Session Initiation Protocol) zur Verfügung. Der Rufaufbau kann sowohl mit als auch ohne ® können VoIP-Verbindungen via Registrar/Proxy abgewickelt werden. Mit dem ARGUS Ethernet aufgebaut werden. Zur Sprachqualitätsbeurteilung wird der MOS/R-Faktor anhand des RTP-Datenstroms ermittelt und angezeigt. Für die VoIP-Telefonie können drei „VoIP-Accounts (Profile)“ konfiguriert werden: Protokollunabhängige Parameter:...
  • Seite 119 Zunächst ist festzulegen, ob mit Hilfe eines Assistenten konfiguriert werden soll oder manuell. Der Assistent fragt nur eine Untermenge aller Konfigurationspunkte ab. Es können folgende Einstellungen für den VoIP-Account vorgenommen werden: - VoIP-Profil - Provider-Assistent - Manuelle Konfiguration - SIP-Einstellungen - Benutzername - Passwort ® ARGUS F240...
  • Seite 120 - Verwende CLIP no screening - Anzeigerufnummer - Telefoneinstellungen - RTP-Port-Bereich - Stilleerkennung - Jitter-Buffer - Codecs - DTMF-Einstellungen - Mode - Dauer - STUN-Server - Verwende STUN - STUN-Server - Soll-/Grenzwerte - MOS-Sollwert - Jitter-Grenzwert - RTP-Loss-Grenzwert - Profilname ® ARGUS F240...
  • Seite 121 Es können folgende Einstellungen für VoIP QoS (Quality of Service) vorgenommen werden: - Layer 3 DiffServ - RTP (ToS/DSCP) - SIP (ToS/DSCP) - Layer 2 VLAN Prio - RTP VLAN Prio - SIP VLAN Prio Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...

  • Seite 122: Voip-Telefonie Starten

    Bei nicht gesetzter VoIP-Option wird der Service VoIP ausgegraut. Falls noch keine GPON- oder Ethernet-Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 39). Dauer der Aktivierung, Seite 126. <Info> Testauswahl öffnen. <Test> Service deaktivieren. <Stopp> ® ARGUS F240...
  • Seite 123 Mit Cursor runter, leere Zeile markieren und neues VoIP-Ziel über <Bearbeiten> hinzufügen. VoIP-Ziel-Nummer editieren. <Bearbeiten> Verbindungsaufbau Der ARGUS zeigt die „eigene Rufnummer“ (Von 7089) und die Nummer des gerufenen Teilnehmers (Nach 89) an. Der gerufene Teilnehmer hat den Ruf noch nicht angenommen: Ruf Info „Verbunden“. ® ARGUS F240...
  • Seite 124 13 VoIP-Tests ® Der gerufene Teilnehmer hat den Ruf angenommen (Status „OK“). Der ARGUS ermittelt den MOS-Wert und zeigt an, ob die Sprachqualität den eingestellten MOS-Sollwert erreicht ® („OK“ oder „FAIL“). Auch zeigt der ARGUS die Einstufung des MOS-Werts nach ITU-T G.107 (im Bsp.
  • Seite 125 Aktuell, Durchschnitt, Min. und Max., Total RTCP-Inhalt Anzeige der von der Gegenseite übermittelten Statistiken: - Aktueller Jitter der Gegenseite Rx (Far) - Durchschnittlicher Jitter der Gegenseite - Maximaler und minimaler Jitter der Gegenseite - Verlorene RTP-Pakete der Gegenseite ® ARGUS F240...
  • Seite 126 VLAN Prio SIP RTP ToS in hexadezimal SIP ToS in hexadezimal ® Wählt man im Statusbildschirm „Infos“ aus, zeigt der ARGUS die Dauer des aktiven VoIP Services sowie das verwendete Protokoll und den Benutzernamen an. Anzeige der Registrierungsdetails: Status-Codes, Registrar-IP, verwendeter <SIP>...
  • Seite 127 13 VoIP-Tests Eingehender Anruf: ® Vor, nach und während der Verbindung zeigt der ARGUS die Registrierungsdetails an. Die Einstellung „Verwende Registrar“ muss dazu auf „ja“ gesetzt sein (siehe Bild links). ® Der ARGUS stellt die SIP-Kommandos im Service VoIP dar (siehe Bild rechts).
  • Seite 128 13 VoIP-Tests ® Während der Service VoIP aktiv ist, kann der ARGUS angerufen werden. Ein eingehender Anruf stellt sich mit dem gelben CALL-Symbol dar. Der Anruf kann angenommen oder abgelehnt werden. Für eine automatische Rufannahme ist gezielt der Test „VoIP warten“ zu starten, s.

  • Seite 129: Voip Back-To-Back

    13.1.1 VoIP back-to-back ® Der ARGUS erlaubt einen VoIP-Ruf zu einem zweiten Endgerät, z. B. ein weiterer ® ARGUS ® Um einen erfolgreichen Ruf durchführen zu können, müssen in beiden ARGUS -Geräten folgende Einstellungen gegeben sein. ® ® ARGUS ARGUS Anschluss, s.

  • Seite 130: Voip-Rufannahme

    13 VoIP-Tests 13.2 VoIP-Rufannahme ® Beim Test „VoIP-Rufannahme“ verhält sich der ARGUS wie ein VoIP-Telefon. Für „VoIP-Rufannahme“ müssen die „VoIP Ruf“- (siehe S. 123) sowie die „VoIP-Rufannahme“-Parameter konfiguriert werden: Aufbau des Services. Das für den Verbindungsaufbau gewählte Profil (im Beispiel Profil 1) wird auch für „VoIP- Rufannahme“...
  • Seite 131 Für den Test „VoIP-Rufannahme“ gibt es die Konfigurationsmöglichkeiten (siehe Bild unten links): - Automatisch - Echo-Test Voreinstellung: Automatisch ® Der ARGUS verwendet als eigene Rufnummer den eingetragenen Benutzernamen unter SIP- Parameter, siehe S. 127. ® Der ARGUS wartet auf einen VoIP-Ruf (siehe Bild oben rechts).
  • Seite 132 Verbindungsabbau: Der Verbindungsabbau erfolgt wie beim IP-Ping. Durch Betätigen der „Abbruch“- Taste wird zunächst jedoch nur die Verbindung abgebaut (falls eine bestanden ® hat). Die Registrierung des ARGUS am Registrar bleibt jedoch hergestellt ® (Service VoIP aktiv), der ARGUS bleibt für Anrufer erreichbar (ein kommender Ruf kann abgelehnt oder angenommen werden).

  • Seite 133: Voip Ruf-Generator

    Bei nicht gesetzter VoIP-Option wird der Service VoIP ausgegraut. Falls noch keine GPON- oder Ethernet-Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 39). Dauer der Aktivierung, Seite 126. <Infos> Testauswahl öffnen. <Test> Service deaktivieren. <Stopp> ® ARGUS F240...
  • Seite 134 13 VoIP-Tests VoIP Ruf-Generator auswählen. VoIP Ziel markieren (Voreinstellung ist mit gekennzeichnet). Mit Cursor runter, leere Zeile markieren und neues VoIP-Ziel über <Bearbeiten> hinzufügen. VoIP-Ziel-Nummer editieren. <Bearbeiten> ® ARGUS F240...
  • Seite 135 Es wird die Anzahl der erfolgreichen Rufe angezeigt. Hierbei handelt es sich um Rufe, die beim Stoppen des Tests noch verbunden waren. Abgelehnte und von der Gegenseite aufgelegte Rufe werden nicht mitgezählt. VoIP Ruf-Generator wird erneut gestartet. <Neustart> ® ARGUS F240...

  • Seite 136: Iptv-Tests

    14.1 IPTV ® ® Der ARGUS fordert einen Datenstrom von einem Server an (der ARGUS ersetzt je nach Anschlussart die Settop-Box (STB) bzw. Modem und die STB) und überprüft die Regelmäßigkeit der ankommenden Pakete, den Verlust von Paketen und die Einschalt- bzw.
  • Seite 137 Über den Softkey „Bearbeiten“ lassen sich im Punkt „Testparameter“ die IPTV-Profile auswählen. Es stehen insgesamt 3 benutzerdefinierte IPTV-Profile zur Verfügung (siehe Bild oben rechts). Hier lassen sich die markierten Parameter editieren und ändern (siehe Bild unten rechts). ® ARGUS F240...
  • Seite 138 - Profilname Für IPTV QoS (Quality of Service) können folgende Einstellungen vorgenommen werden: - Layer 3 DiffServ - ToS - DSCP - Layer 2 VLAN Prio Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...

  • Seite 139: Mehrere Virtual Lines

    14 IPTV-Tests 14.1.1 Mehrere Virtual Lines ® Der ARGUS kann bis zu 4 Virtual Lines für den Service IPTV verwenden. Dabei werden die IGMP VL für die Übertragung des IGMP-Protokolls und die Virtual Lines 1-3 für den Empfang der Video-/Audioströme verwendet.
  • Seite 140 Das ausgewählte Virt. Profil (im Bsp. Virt. Profil 3) editieren. <Löschen> Das markierte Profil wird in der Liste um eine Stelle nach unten gesetzt. <  > Das markierte Profil wird in der Liste um eine Stelle nach oben gesetzt. <  > ® ARGUS F240...
  • Seite 141 Falls noch keine GPON-Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 39). Dauer der Aktivierung <Info> Testauswahl öffnen <Test> Service deaktivieren <Stopp> Anzeige der IPTV-Profile, siehe Seite 137. <Profil> ® ARGUS F240...
  • Seite 142 14 IPTV-Tests IPTV-Test ® Der ARGUS zeigt während des Tests den ausgewählten IPTV-Kanal, die Testdauer und die aktuelle Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV- Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ® Der ARGUS zeigt solange „FAIL“...
  • Seite 143 14 IPTV-Tests Displayanzeige: Aktuelle Verlustrate Gesamte Verlustrate Sequenzfehler RTPJitter Latenz Audio Bytes Video Bytes Sync Errors Error Indications PCR Jitter CC Fehler CC Fehlerrate IPTV-Ergebnisse Weitere Informationen zu den IPTV-Ergebnissen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...

  • Seite 144: Iptv-Zapping-Test

    14 IPTV-Tests 14.2 IPTV-Zapping-Test ® Der ARGUS überprüft die Verfügbarkeit von TV-Sendern. Er zeigt zusätzlich die Umschaltzeit zwischen den TV-Sendern an. Es können drei benutzerdefinierte „Zapping-Profile“ erstellt werden. Für den IPTV-Zapping- Test werden folgende im Profil gespeicherte Einstellungen benötigt (bei bereits aufgebauter Ethernet-Verbindung sind die Anschlussparameter, z.
  • Seite 145 Es stehen insgesamt 3 benutzerdefinierte Zapping-Profile zur Verfügung. Markiertes Scan-Profil editieren. <Bearbeiten> ® Im Menü Kanalauswahl zeigt der ARGUS zunächst die bereits ausgewählten TV-Kanäle in der eingestellten Reihenfolge an, die beim IPTV-Zapping-Test getestet werden. Wurden noch keine Kanäle ausgewählt, ist die Liste zunächst leer.
  • Seite 146 Kanalliste mit den verfügbaren Kanälen öffnen. <Einfügen> Der markierte Kanal wird in der Liste um eine Stelle nach unten gesetzt. <  > Der markierte Kanal wird in der Liste um eine Stelle nach oben gesetzt. <  > ® ARGUS F240...
  • Seite 147 Falls noch keine GPON-Verbindung aufgebaut ist, erfolgt an dieser Stelle ein automa- tischer Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 39). Dauer der Aktivierung <Info> Testauswahl öffnen <Test> Service deaktivieren <Stopp> Anzeige der IPTV-Zapping-Test-Profile, siehe Seite 145. <Profil> ® ARGUS F240...
  • Seite 148 14 IPTV-Tests Der IPTV-Zapping-Test startet automatisch. Anzeige der benötigten Umschaltzeiten zwischen den TV-Kanälen. Kann ein TV-Kanal nicht während der eingestellten Zeitspanne empfangen werden, zeigt der ARGUS im Display „Failed“ an. Anzeige des Test-Status ohne den Test zu beenden oder Starten eines <Test-...

  • Seite 149: Iptv-Monitor

    GPON-Anschlussleitung (Video-LAN- Client) aktiv passiv Buchse LAN / SFP GPON, XGS-PON, Ethernet GPON- oder XGS- Set-Top-Box PON-Anschluss alternativ (STB) passiv Ethernet Statt einem PC oder einer STB lässt sich auch ein zweiter ARGUS im STB- Betrieb anschließen. ® ARGUS F240...
  • Seite 150 Router-Mode ist gestartet (siehe Bild rechts). Die Dauer der Aktivität des Routers wird angezeigt. <Infos> Stoppen des Router-Modes. <Stopp> Mit dem Cursor den Service IPTV auswählen und aktivieren. Der Service IPTV und der Router-Mode sind aktiv und die GPON-Verbindung ist synchron. ® ARGUS F240...
  • Seite 151 (Voreinstellung ist mit gekennzeichnet). Markiertes Profil editieren, Änderung der einzelnen Parameter. <Edit> ® Der ARGUS prüft automatisch, ob IPTV-Streams verfügbar sind und zeigt diese an. Im Beispiel wird ein möglicher Stream angezeigt. Aktualisierung der Kanalliste <Aktualisiere> Anzeige des Test-Status, ohne den Test zu beenden oder Starten <Test...

  • Seite 152: Parallele Tests

    15 Parallele Tests 15 Parallele Tests ® Der ARGUS erlaubt das parallele Testen von verschiedenen IP-basierten Diensten (Data, VoIP, IPTV und Opt.), die auf die Ethernet-Schnittstellen aufsetzen. Die jeweiligen Einstellungen für einen Test werden in den dazugehörigen Kapiteln beschrieben. Folgende Tests sind parallel möglich. Dabei ist jede Kombination der dargestellten Tests möglich.Es sind maximal 10 Tests gleichzeitig möglich.
  • Seite 153 Opt. anderen Services) möglich. HTTP-Upload, siehe S. 104 FTP-Download, siehe S. 108 FTP-Upload, siehe S. 110 FTP-Server, siehe S. 113 siehe Hinweis bei VoIP. Web Browser, siehe S. 116 auch über die Services VoIP und IPTV möglich ® ARGUS F240...
  • Seite 154 VoIP-Ruf, über die Services Data und VoIP, dargestellt. Die Anzeige und Bedienung für weitere parallele Tests, z. B. für IPTV, erfolgen wie bei Data und VoIP. ® Der ARGUS im Statusbildschirm. Der im Beispiel dargestellte Anschluss GPON sowie die Services Data und VoIP sind aktiv.
  • Seite 155 (Voreinstellung ist mit gekennzeichnet). Markiertes Profil editieren, <Bearbeiten> Änderung der einzelnen Einstellungen siehe Seite 99. Der HTTP-Download startet automatisch. Anzeige während des HTTP-Downloads und des Test-Status: siehe “HTTP-Download” auf Seite 99 weiteren Test, z. B. VoIP Ruf auswählen. ® ARGUS F240...
  • Seite 156 15 Parallele Tests ® Der ARGUS führt einen HTTP-Download und einen VoIP Ruf parallel durch. Wird mehr als ein Test durchgeführt, sind die Tests mit den Cursortasten links und rechts oder per Touchscreen auswählbar. Bei mehr als sechs Tests werden die Test-Zeilen nach unten hin erweitert.

  • Seite 157: Fiber

    Tests an Glasfaserschnittstellen. 16.1 Selektives OPM ® Der ARGUS F240 verfügt entweder über ein selektives 3-fach, 4-fach oder ein 5-fach ® OPM mit Through Mode. Das Selektive 3-fach OPM für den ARGUS filtert die Down- stream-Wellenlängen von GPON (ITU-T G.984.3) mit 1490 nm und XGS-PON (ITU-T G.9807.1) mit 1577 nm und misst diese gleichzeitig auf einer Glasfaserleitung hochgenau...
  • Seite 158 Beim Umgang mit Glasfaserleitungen sind unbedingt die geltenden Sicherheitsbestimmungen des Arbeitsschutzes zu beachten. Anschlussszenario Selektives Optical Power Meter (5-fach OPM): ® Anschluss des ARGUS an einem PON-Zweig Für das Selektive 3-fach OPM gelten folgende Spezifikationen: - Messbereich: - 1577 & 1490 nm (gefiltert): von -40 bis +6 dBm (max. Leistung +18 dBm) - 1270 bis 1625 nm (Breitband): von -50 bis +13 dBm - Genauigkeit: ±0,5 dB...
  • Seite 159 - Steckverbinder: 2x SC/APC (ONT + OLT), SFP+, LAN 10 GBase-T - Auslesen von PON-ID und XGS-PON ID* via SC/APC, Erkennung bis: - GPON ≥ -29 dBm - XGS-PON ≥ -27 dBm * Das Netz muss die ID dafür zur Verfügung stellen. ® ARGUS F240...

  • Seite 160: Selektives Opm Einstellen

    Nach dem Bestätigen der Schnittstelle „PON“ kann man das 3-fach-OPM auswählen. Nachdem man den Anschlussnamen bestätigt bzw. geändert hat, lässt er sich über das Anschlussmenü öffnen. Hier wurde ein Anschluss mit dem Namen „Fibertests PON“ ange- legt. ® ARGUS F240...

  • Seite 161: Einstellungen Selektives Opm

    Anschluss wechseln <Anschluss> Details öffnen <Detail> ® Alle relevanten Einstellungen für einen Test speichert der ARGUS mit den Anschlüssen. Abhängig von der Testsituation werden nur die relevanten Einstellungen verwendet. Die Voreinstellungen können jederzeit wiederhergestellt werden (s. Seite 210). ® ARGUS...

  • Seite 162: Beginn Der Messung

    16.1.3 Beginn der Messung Die Messung beginnt, sobald ein Glasfaserpatchkabel in die PON-Buchse (SC/APC) ® am Kopfende des ARGUS eingesteckt wird. Zunächst wird die gesamte Lichtleistung (Gesamtleistung) ungefiltert mit Hilfe einer Breitbanddiode gemessen und angezeigt (Breitbandmessung). Für die ausgewählte Wellenlänge wird ein Wert daraus berechnet und angezeigt (im Bsp.
  • Seite 163 Abfrage der Werte beim OLT läuft (blau). Messung gefiltert. Bezugspunkt OLT, ggf. mit einem vom OLT (Tx) übermittelten Sendepegel (z. B. 3,60 dBm). ® Bezugspunkt ARGUS /3-fach-OPM (Sel. OPM): An diesem Punkt wird der groß dargestellte opt. Pegel gemessen. ® ARGUS...
  • Seite 164 “ wurde der folgende groß dargestellte opt. Pegel gemessen (im Bsp. -13,16 dBm). Der OLT hat einen Sendepegel (OLT (Tx)) von 3,60 dBm mitgeteilt. ® Zwischen dem OLT und dem ARGUS wird daraus eine Dämpfung von 16,7 dB berechnet. Weitere Einstellungen möglich (s. u.). <Einstellung>...
  • Seite 165 Wird die Breitbandmessung in den Einstellungen ausgeschaltet, wird die entsprechende Kachel in der Statusansicht ausgeblendet. Folgende Referenzwellenlängen können ausgewählt werden: - 1270 nm - 1300 nm - 1310 nm - 1550 nm - 1610 nm - 1625 nm ® ARGUS F240...
  • Seite 166 Der gesetzte Referenzpegel wird mit einem Punkt markiert. Nun lässt sich die berechnete Dämpfung zwischen dem OLT und dem Referenzpunkt sowie zwischen dem Referenz- ® punkt und dem ARGUS ablesen. Darunter wird die Dämpfung zwischen dem OLT und ® dem ARGUS angezeigt.

  • Seite 167: Messungen Mit Dem 4-Fach- Bzw. 5-Fach-Opm

    IL) sollte nach Möglichkeit nicht über 1,5 dB liegen. Für Messungen mit dem 5-fach- OPM ist also die OLT-Buchse mit dem Glasfaseranschluss zu verbinden; die ONT-Buchse ® wird z. B. an einen zweiten ARGUS oder ein ONT angeschlossen. Wird während der Messung (hier: mit dem 5-fach-OPM) ein nicht zugelassenes Endgerät gefunden, das den gesamten PON-Strang stört (sogenanntes Alien-ONT), wird dies durch...
  • Seite 168 Bei der Messung (hier: mit dem 5-fach-OPM) werden die Werte für OLT und ONT separat angezeigt. Im Gegensatz zur Breitbandmessung beim 3-fach-OPM kann beim 5-fach-OPM über 1550 nm – nur in Downstream-Richtung – ein Video-Overlay per Broadcastsignal für z. B. TV- Anwendungen zur Verfügung gestellt werden. ® ARGUS F240...

  • Seite 169: Einzeltests

    Anmeldung am OLT statt. Die Messwerte werden kontinuierlich aktualisiert. Einstellung des Anschluss-Modus PON-Pegelcheck: Im Beispiel wurde der PON-Pegelcheck, wie im Kapitel „16.1.1 Selektives OPM einstellen“ (siehe Seite 160) beschrieben, konfiguriert und ausgewählt. Wird der Anschluss nun gestartet, wird der Pegel automatisch angezeigt: PON-ID-Format einstellen <Anschlussparameter> ® ARGUS F240...
  • Seite 170 - HEX - ASCII - T-COM - KPN Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. Der PON-Pegelcheck zeigt folgende PON ID / Port Infos an: Rx Pegel Tx Pegel vom OLT Dämpfung Klasse ® ARGUS F240...

  • Seite 171: Pon-Fmt (Ztv43)

    (siehe Seite 160) beschrieben, konfiguriert und ausgewählt. PON-ID-Format einstellen <Anschlussparameter> Unter physikalische Parameter können folgende PON-ID-Formate ausgewählt werden: - HEX - ASCII - T-COM - KPN Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...
  • Seite 172 Die PON-FMT Messung ist „passiv“ und es findet keine Anmeldung am OLT statt. Neue Messung starten <Neu> Zunächst wird der Mitarbeitername sowie die Firmenanschrift angegeben. Anschließend wird die Nummer des SM Auftrags eingegeben. Es ist ein Wert zwischen 1 und 999999999 möglich. ® ARGUS F240...
  • Seite 173 Auswahl des Gf-AP-Typs, z. B. Gf-AP OneBox. Nach Auswahl des Gf-AP-Typs kann man die Anzahl der Wohneinheiten und die Glasfaserlänge angeben. Bei mehr als vier Wohneinheiten (GF-AP OneBox) lassen sich zusätzlich ein oder mehrere Koppler auswählen. Deaktivierte, nicht zu messende Koppler werden ausgeblendet. ® ARGUS F240...
  • Seite 174 Kabellänge angeben (es ist ein Wert zwischen 0 und 99999 m möglich). Die Auswahl der zu messenden Faser erfolgt per Cursor. Es ist möglich, den aktuellen Status der Messung zwischenzuspeichern, um später die Messung wiederholen oder fortsetzen zu können. ® ARGUS F240...
  • Seite 175 Falls die Messung unvollständig oder eine Faser fehlerhaft gemessen wurde, erscheint folgender Hinweis: Die Messung ist unvollständig oder beinhaltet fehlerhafte Fasern! Möchten Sie das Ergebnis speichern? Es wird kein PDF-Messprotokoll erzeugt. Die Messung wird im Gerät als PDF gespeichert oder <Speichern> zwischengespeichert. ® ARGUS F240...

  • Seite 176: Pon-Installation

    - ASCII - T-COM - KPN Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. Startet man den Test PON-Installation, wird zunächst der Mitarbeitername sowie die Firmenanschrift angegeben. Anschließend wählt man die Wellenlänge aus. ® ARGUS F240...
  • Seite 177 (hier ist ein Wert zwischen 0,0 dBm und 9999,9 dBm möglich). Anschließend wird die maximal zulässige Dämpfung eingegeben (hier ist ein Wert zwischen 0,0 dB und 99,9 dB möglich). Abschließend gibt man noch die Anzahl der Fasern an (1 bis 64 Fasern sind möglich). ® ARGUS F240...
  • Seite 178 16 Fiber Nach der Abfrage, ob alle Fasern richtig angeschlossen sind, kann die Messung gestartet werden. Messung wird gestartet. <Messung> Nach der Abfrage, ob OLT-Port / PON-ID korrekt sind, wird das Messergebnis angezeigt. ® ARGUS F240...

  • Seite 179: Ploam-Monitor

    (siehe Seite 160) beschrieben, konfiguriert und ausgewählt. PON-ID-Format einstellen <Anschlussparameter> Unter physikalische Parameter können folgende PON-ID-Formate ausgewählt werden: - HEX - ASCII - T-COM - KPN Weitere Informationen zu den Einstellungen finden Sie in der ARGUSpedia im Gerät. ® ARGUS F240...
  • Seite 180 16 Fiber Der PLOAM-Monitor zeigt die PLOAM-Nachrichten an. Anzeige der ONU-Liste <ONU-Liste> Die ONU-Liste wird mit Seriennummer und Status angezeigt. ® ARGUS F240...

  • Seite 181: Optical Loss Test

    Mit der Softwareoption Optical Loss Test und der Optical Light Source lässt sich der ® ARGUS F240 zum Optical Loss Test Set (OLTS) erweitern. Ein OLTS berechnet die Signalverluste (Dämpfung) in Glasfaserkabeln und bewertet die Qualität der Datenübertra- gung. Es ermöglicht präzise Berechnungen der optischen Dämpfung in beide Richtungen, um Installationen, Wartung und Fehlersuche in Glasfasernetzen zu unterstützen.
  • Seite 182 An der OLS betätigt man nun die Taste ® Die Optical Light Source wurde erkannt. Sie überträgt eine Kennung, die der ARGUS erkennen und auswerten kann. Dabei sendet die OLS immer mit der gleichen, festen ® Sendeleistung Leistung (-5 dBm ±0.5 dB). Der ARGUS erkennt automatisch die Wellen- länge, auf der gesendet wird und zeigt die Dämpfung an.
  • Seite 183 16 Fiber Aktuellen Referenzpegel übernehmen, manuell eingeben oder <Referenz> deaktivieren. Es kann ein Wertebereich von -50.00 bis 10.00 dBm eingestellt werden. ® ARGUS F240...

  • Seite 184: Fiber-Inspection-Tool

    Wird nun im Anschlussmenü das Fiber-Inspection-Tool ausgewählt, startet die Messung sofort. Das aktuelle Videobild wird automatisch analysiert und die Anzahl der Defekte und Kratzer wird in einer Übersichtstabelle nach Zonen angezeigt (Kern, Mantel, Kleber, Kon- takt). Detaillierte Anzeige der Defekte und Kratzer (siehe Bild rechts). <Detail> ® ARGUS F240...
  • Seite 185 16 Fiber Die Pass/Fail-Bewertung erfolgt nach IEC 61300-3-35. Die minimale Partikelgröße beträgt 0,5 µm. Es stehen unterschiedliche Adapter (Tips) für PC, UPC, APC uvm. Zur Verfügung fragen Sie unseren Support. ® ARGUS F240...

  • Seite 186: Testergebnisse

    17 Testergebnisse 17 Testergebnisse ® Die gespeicherten Testergebnisse werden entweder im ARGUS -Display oder auf dem PC als ausführliches Messprotokoll angezeigt. ® speichert die Testergebnisse zusammen auf frei wählbaren Speicherplätzen Der ARGUS (50 Stück). Die gespeicherten Testergebnisse werden beim Zurücksetzen aller Einstellungen auch gelöscht.

  • Seite 187: Testergebnis Speichern

    - der eingestellten Uhrzeit (im Bsp. 09:05 Uhr) Der angezeigte Speichername kann übernommen oder über die Zifferntasten neu eingege- ® ben werden. Es können bis zu 24 Zeichen eingegeben werden. Der ARGUS zeigt die aktuelle Anzahl der verwendeten Buchstaben an.

  • Seite 188: Wlan

    18 WLAN 18 WLAN ® Im ARGUS steht WLAN als Management-Schnittstelle für verschiedene Funktionen zur Verfügung. 18.1 WLAN einschalten Durch Betätigen der Zahnradtaste gelangt man in die Geräteeinstellungen. Wählen Sie zunächst Remotezugang aus, dann Management Schnittstelle. Hier können die Management-Schnittstelle gestartet und Änderungen am Profil vorgenom- men werden.

  • Seite 189: Messprotokolle Via Wlan

    Messwerte abholen. Sprechen Sie dazu unseren Support an. 18.2 Messprotokolle via WLAN ® Besteht bspw. mit einem Laptop eine funktionierende WLAN-Verbindung zum ARGUS ® lässt sich über die Eingabe der IP-Adresse des ARGUS oder über die Eingabe von myargus.info in die Adresszeile Ihres Browsers, der Webserver öffnen.

  • Seite 190: Wlan Im Router Betrieb

    ® Der Webserver des ARGUS verfügt über ein eigenes SSL-Zertifikat (myargus.info), welches https://-Zugriffe erlaubt. ® Auch ein WebDAV-Zugriff ist über myargus.info auf den ARGUS möglich. Messprotokolle können so direkt im .amp-Format über Ethernet oder WLAN vom ® ARGUS heruntergeladen werden.

  • Seite 191: Argus®-Einstellungen

    Anforderungen individuell konfiguriert werden. Die Voreinstellungen (Default-Werte) werden mit der Einstellung „Rücksetzen“ wiederhergestellt (s. Seite 211). 19.1 Clouddienste ® Zur Kommunikation mit seiner Umwelt unterstützt der ARGUS sogenannte Clouddienste. ® Diese Dienste ermöglichen es dem ARGUS , über seine Test-Schnittstellen Daten mit ®...
  • Seite 192 Messprotokollupload nicht gebraucht wird. Lediglich das Serverprofil „Firmware“ ist bereits vorkonfiguriert. Bei Verwendung ® des hier eingetragenen Servers prüft der ARGUS auf dem intec-eigenen Server ® immer auf die neueste Firmware. Der ARGUS meldet sich mit seiner Serien- nummer und seiner IP-Adresse an dem Server an.

  • Seite 193: Cloud-Update

    19 ARGUS®-Einstellungen 19.1.1 Cloud-Update Im Nachfolgenden wird beschrieben, wie das Cloud-Update über WLAN-Management durchgeführt wird. Hinweise zur Einstellung des Firmware-Updates sind dem Kapitel ® ARGUS -Einstellungen zu entnehmen, s. Seite 191. Das Update darf unter keinen Umständen im Akku-Betrieb durchgeführt werden.
  • Seite 194 Informationen zur Konfiguration des Management-Profils und den <Info> gesendeten und empfangenen Daten Nachdem man das WLAN-Netzwerk ausgewählt und den ARGUS damit verbunden hat, erscheint neben dem grünen WLAN-Symbol ein blaues FW-Symbol, sofern eine neue Firmware verfügbar ist. In den Einstellungen wählt man nun die Clouddienste und anschließend das Firmwareupdate aus.
  • Seite 195 19 ARGUS®-Einstellungen Wählt man nun das Update aus, wird das Firmwareupdate gestartet. ® Nach erfolgreichem Firmware-Update wird der ARGUS automatisch neu gestartet. ® ARGUS F240...

  • Seite 196: Automatischer Konfigurationsimport

    19 ARGUS®-Einstellungen 19.1.2 Automatischer Konfigurationsimport ® Mit Hilfe dieser Funktion ist es möglich, die ARGUS -Konfigurationsdatei auszulesen und zu übernehmen. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb ® durchgeführt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Konfigurationsimport durchgeführt wird.
  • Seite 197 19 ARGUS®-Einstellungen Es wurde eine neue Konfigurationsdatei gefunden. Die Konfigurationsdatei wird heruntergeladen. Der Restart ist nicht sofort möglich, erst nach einigen Sekunden, die durch eine Sanduhr oben rechts neben der Akkuanzeige dargestellt werden. Neustart des Gerätes. <Restart> ® ARGUS F240...

  • Seite 198: Messprotokollupload

    19 ARGUS®-Einstellungen 19.1.3 Messprotokollupload Mit Hilfe dieser Funktion ist es möglich, die Testergebnisse auf einem externen Server hochzuladen und zu einem späteren Zeitpunkt wieder herunterzuladen. Sortierung der Testergebnisse nach Name oder Zeit (auf- oder <Sortierung> absteigend). Alle Testergebnisse auswählen. <Alle auswählen>...

  • Seite 199: Argus ® Configuration Tool

    Die Firmwareversion Ihres ARGUS können Sie oben in der Statusleiste ablesen. Darüber ® hinaus wird sie nach Eingabe von *1 in der ARGUS Info angezeigt. Entpacken der Datei Bitte entpacken Sie die Datei, um zu starten. Die heruntergeladene ZIP-Datei befindet sich auf Ihrem Rechner im Ordner „Downloads“.
  • Seite 200 19 ARGUS®-Einstellungen Erstellen einer Konfigurationsdatei ® Um eine Konfigurationsdatei im ARGUS erstellen zu können, drücken Sie die Zahnradtaste, um in die Geräteeinstellungen zu gelangen. Wählen Sie nun den Punkt „Sichern/Wiederherstellen“ aus und anschließend „Konfigurationsdatei erstellen“. Die Konfigurationsdatei kann nun gespeichert werden. Dazu kann ein Dateiname von bis zu 50 Zeichen eingegeben werden.
  • Seite 201 19 ARGUS®-Einstellungen ® Laden einer Konfiguration in das ARGUS Configuration Tool ® ® Um eine Konfiguration aus dem ARGUS in das ARGUS Configuration Tool zu laden, ® verbinden Sie den ARGUS über USB mit Ihrem Rechner. Kopieren Sie nun die gewünschte Konfigurationsdatei aus dem Ordner „configuration“ auf Ihren Rechner.
  • Seite 202 Die dort hinterlegten Konfigurationen werden nun im ARGUS Configuration Tool ® angezeigt. Wählen Sie die Konfiguration aus, die in das ARGUS Configuration Tool geladen werden soll (hier: ArgusConfig.acn3). Die ausgewählte Konfiguration ist mit einem blauen Balken markiert. Durch Klicken auf „Load configuration“ wird diese geladen.
  • Seite 203 19 ARGUS®-Einstellungen ® Nun lässt sich die Konfiguration direkt im ARGUS Configuration Tool bearbeiten. Wählt man „Load configuration as master“ aus, wird die Konfiguration als Master- Konfiguration geladen. Darin können alle möglichen Kombination von SW-Optionen und Modulen konfiguriert werden. ®...
  • Seite 204 19 ARGUS®-Einstellungen Die Konfiguration lässt sich über „Save“ abspeichern. Anschließend erscheint die Mitteilung „Konfiguration gespeichert!“. Mit „Create mapping file“ lässt sich die Auswahl der Konfigurationspunkte in einem Mapping File abspeichern. Klickt man auf „Export“, kann man in der „Konfig. Auswahl“ die Konfigurationen aus- bzw.
  • Seite 205 Durch Anschließendes Klicken auf „Export config file“ lässt sich der Ort auswählen, an dem die Datei abgespeichert werden soll. ® Anschließend lässt sie sich wieder in den ARGUS importieren, indem man diesen per USB mit dem Rechner verbindet und die Konfigurationsdatei in den Ordner „configurations“...
  • Seite 206 Nun werden die verfügbaren Konfigurationsdateien angezeigt. Nach Auswahl des Softkeys „Übernehmen“ muss bestätigt werden, dass die Konfigurationsdatei übernommen werden ® soll. Anschließend wird der ARGUS neu gestartet und die Konfiguration ist übernommen. Wählt man den Softkey „Alle auswählen“, werden beide Konfigurationsdateien mit einem blauen Balken markiert.

  • Seite 207: Remotezugang

    19 ARGUS®-Einstellungen 19.3 Remotezugang ® Der ARGUS stellt eine Vielzahl von Fernsteuerungs-Funktionen zur Verfügung. So lässt er sich z. B. über die WLAN-Schnittstelle mit einem mobilen Endgerät verbinden (Smart- phone oder Tablet) und über dieses fernsteuern. Es können folgende Einstellungen für den Remotezugang vorgenommen werden:...

  • Seite 208: Geräte-Einstellungen

    19 ARGUS®-Einstellungen 19.4 Geräte-Einstellungen Die Änderung einer Geräteeinstellung wird am Beispiel „Design“ exemplarisch beschrieben: Durch Betätigen der Zahnradtaste gelangt man in die Geräte-Einstellungen. Zunächst Gerät, dann z. B. Design auswählen. Die Voreinstellung wird mit einem im Display gekennzeichnet. Gewünschte Einstellung markieren. Die markierte Einstellung wird im Display blau hinterlegt dargestellt.
  • Seite 209 19 ARGUS®-Einstellungen Es können folgende Geräteeinstellungen vorgenommen werden: - Bediensprache - Region - LCD-Helligkeit - Datum/Zeiteinstellung - Klingellautstärke - Alarmton - Einschaltton - Stromsparmodus - Design - Touch-Empfinfdlichkeit - Systemlautstärke - Softwareoption - TR-069 Sperre - Debug Trace Mode - Debug Trace Zeit...

  • Seite 210: Einstellungen Sichern / Wiederherstellen

    Vielzahl von Funktionen zur Sicherung und Wiederherstellung von Einstellungen zur Verfügung. Dazu zählen neben dem eigentlichen Sichern und Wieder- ® herstellen der im ARGUS konfigurierten Einstellungen auch die Möglichkeit der Werksein- stellung und das Importieren von Konfigurationen zum Überschreiben der aktuellen.

  • Seite 211: Parameter Auf Werkseinstellung Zurücksetzen

    Der ARGUS setzt alle Einstellungen auf die Werksteinstellungen zurück. Die Rufnummern, PPP-Benutzername, PPP-Passwort, IP-Adressen, Profilnamen ® und alle im ARGUS gespeicherten Testergebnisse werden gelöscht. Alle Parameter werden auf ihre Werkseinstellungen zurückgesetzt. Wurden keine Einstellungen gesichert, hat die Funktion die gleiche Wirkung, wie „Rücksetzen auf Werkseinstellungen“, siehe S.

  • Seite 212: Update Via Pc

    20 Update via PC Es besteht die Möglichkeit, kostenlose Firmware-Dateien aus dem Internet unter ® www.argus.info/service herunter und anschließend in den ARGUS zu laden. Öffnen Sie die Internetseite www.argus.info: Klicken Sie auf den Menüpunkt „Service“ (hier blau markiert) in der Navigationsleiste.
  • Seite 213 20 Update via PC ® Der ARGUS F240 fungiert wie ein Massenspeicher und wird per USB-Kabel an den PC angeschlossen. Nach dem Herunterladen der Firmware lässt sich diese im Explorer auf ® den ARGUS F240 laden. Im Quick Menü wählt man zunächst Firmwareupdate aus (siehe Bild links). Anschließend ®...
  • Seite 214 USB Massenspeichergerät mit dem PC zu verbinden (siehe Bild rechts). ® Ist der ARGUS mit dem PC verbunden, wird nach dem Drücken von Start die Firmwaredatei angezeigt. ® Das Update wird nun gestartet. Der ARGUS wird dazu neu gestartet. ® ARGUS F240...
  • Seite 215 ® Den ARGUS nicht während des Updates ausschalten. ® Unbedingt die Meldungen im ARGUS -Display beachten. Sollte es durch Nichtbeachtung dieser Sicherheitshinweise zu Problemen kommen, so wiederholen Sie den Update-Vorgang bis zu dreimal. Mit jedem weiteren Vorgang wird es möglich, weitere defekte Software-Teile zu überschreiben.

  • Seite 216: Verwendung Des Akkupacks

    Netzteile von anderen ARGUS -Geräten sind nicht mit dem ARGUS F240 ® kompatibel. Wird versucht, das Netzteil eines anderen Geräts an den ARGUS F240 anzuschließen, kann dies zu Beschädigungen an der Buchse führen. Das aktive Laden des Akkupacks und das Automatische Laden (defaultmässig eingeschaltet) darf nur in einem Temperaturbereich von 0 °C bis...
  • Seite 217 Tonstörungen sowie in extremen Fällen Fehlfunktionen nicht auszuschließen. Schließen ® Sie das Netzteil an. Bei angeschlossenem Netzteil kann der Akkupack im ARGUS vollständig geladen werden. Eine manuelle Entladung ist bei dem verwendeten Akkupack nicht erforderlich. Ein vollständiger Ladevorgang kann bis zu ca. 6 Stunden dauern.
  • Seite 218 21 Verwendung des Akkupacks Das Automatische Laden lässt sich auch im Quick Menü ein- und ausschalten. ® Wird der ARGUS vom Netzteil getrennt, bevor der Akku vollständig geladen ist, ® lädt der ARGUS nach erneutem Anschluss des Netzteils den Akku nicht automatisch weiter auf, weil die Grenzwertspannung nun nicht mehr unterschritten ist.

  • Seite 219: Arguspedia

    Im Quick Menü "Handbuch" auswählen, um die ARGUSpedia zu öffnen. Nun kann man entweder über die Links im Inhaltsmenü navigieren oder im Handbuch bzw. auf der Seite suchen, auf der man sich gerade befindet, indem man den Softkey "Menü" auswählt. ® ARGUS F240...
  • Seite 220 22 ARGUSpedia Nach Auswahl von "Suche in Handbuch" lässt sich ein Suchbegriff eingeben. Nun öffnet sich eine Liste mit den Suchergebnissen. Der Suchbegriff ist gelb markiert. Zusätzlich wird angezeigt, wie viele Treffer es auf den jeweiligen Seiten gibt. ® ARGUS F240...
  • Seite 221 Seite sind gelb markiert. Auf vielen Seiten kann man zu bestimmten Abschnitten springen. Diese Abschnitte werden nach Betätigung des Softkeys "Inhalt" oben auf der Seite angezeigt. Durch Tippen oder die Cursortasten kann man zu einem dieser Abschnitte springen. ® ARGUS F240...

  • Seite 222: Argus ® Mobile App

    23 ARGUS® Mobile App ® 23 ARGUS Mobile App ® Die ARGUS Mobile App ermöglicht das schnelle und einfache Übertragen von Mess- ® protokollen vom ARGUS auf die App über Bluetooth. ® Die ARGUS Mobile App kann hier kostenlos heruntergeladen werden: Google Play Store: https://play.google.com/store/apps/details?id=info.argus.argusmobile...
  • Seite 223 ® Der Kopplungsmodus im ARGUS muss geöffnet sein, damit dieser sich mit der ARGUS Mobile App koppeln kann. Auf dem Smartphone oder Tablet muss ebenfalls Bluetooth aktiviert sein. Dort wählt man dann „Neues Gerät koppeln“ aus und wählt den entsprechen- den ARGUS (hier: ARGUSF240_1024).
  • Seite 224 23 ARGUS® Mobile App ® Das gekoppelte Gerät ist nun auch auf dem ARGUS sichtbar. Gekoppeltes Gerät löschen. <Löschen> ® Bei der ersten Verwendung muss man der ARGUS Mobile App Rechte zum Geräte- standort und zum Verbinden mit Geräten in der Nähe erteilen.
  • Seite 225 23 ARGUS® Mobile App ® ® Die ARGUS Mobile App zeigt den ARGUS an, mit dem sie aktuell verbunden ist. Über ® ® „ARGUS ändern“ kann ein anderer ARGUS in der Nähe ausgewählt werden. Nach Auswahl des Menü-Symbols kann man sich die Testergebnisse anzeigen lassen, die ®...
  • Seite 226 23 ARGUS® Mobile App Anzeige der verfügbaren Testergebnisse. Nach Auswahl eines der Testergebnisse werden die Daten vom ARGUS heruntergeladen. Anschließend können diese entweder angesehen oder geteilt werden. Anzeige eines Testergebnisses. ® ARGUS F240...

  • Seite 227: Anhang

    ® A) ARGUS Info ® ® In der ARGUS -Info werden unter anderem der ARGUS -Typ, die Softwareversion, die gesetzten SW-Optionen und die Seriennummer angezeigt. Wählt man Option aus, kann man den Option Key eingeben (siehe Bild rechts). ® ARGUS...

  • Seite 228: Symbole

    24 Anhang B) Symbole ® In der Statuszeile des ARGUS können folgende Symbole angezeigt werden. Symbol Farbe Verwendung Erklärung: schwarz Akku Dieses Symbol zeigt den aktuellen Akkustatus an. blau Cloud-Update Ein Firmware-Update kann durchgeführt werden. grau Cloud-Update Der Updatemechanismus ist eingestellt, es kann aber kein Update gefunden werden.
  • Seite 229 24 Anhang ® Im ARGUS Hauptanzeige- bereich können die folgenden Symbole angezeigt werden. Symbol Farbe Erklärung: grau Service ist noch nicht einer Virtual Line zugeordnet. grau Der Service, die VL oder die Physik befindet sich im Ruhezustand. grau Der Service ist nicht verfügbar.
  • Seite 230 24 Anhang Test gestoppt. grün Graphen wurden gezoomt. weiß Graphen wurden nicht gezoomt. grün Der Cursor ist aktiviert. weiß Der Cursor ist deaktiviert. blau Anschluss, Anschlussfilter oder Menüpunkt wurde als Favorit hinzugefügt. blau Autostart: Ausgewählter Anschluss startet sofort. ® ARGUS F240...
  • Seite 231 / rot In der letzten Sekunde sind um Upstream CRC-Fehler aufgetreten. rot / grün In der letzen Sekunde sind im Downstream FEC-Fehler aufgetreten. blau/ Retransmission ist konfiguriert, aber nicht aktiv. grau blau Retransmission aktiv. Retransmission aktiv; es treten Fehler auf. ® ARGUS F240...

  • Seite 232: Software-Lizenzen

    Falls Sie Interesse an den unter GPL/LGPL stehenden Sourcen haben, kontaktieren Sie bitte support@argus.info. Die intec Gesellschaft für Informationstechnik mbH liefert Ihnen eine maschinenlesbare Kopie der Quelltexte gegen eine Gebühr, die zur Kostendeckung für den physikalischen Kopiervorgang erhoben wird. Dieses Angebot ist für 3 Jahre gültig.

  • Seite 233: Abkürzungen

    Cyclic Redundancy Check Dezibel Dezibel-Milliwatt Direct Dialling In (dt. Direkte Durchwahl am Nebenstellenanschluss) DHCP Dynamic Host Configuration Protocol Deutsches Institut für Normung Domain Name System Downstreamband DSCP Differentiated Services Codepoint DTMF Dual Tone Multi Frequency (dt. Mehrfrequenzwahlverfahren) Full-Duplex ® ARGUS F240...
  • Seite 234 Institute of Electrical and Electronics Engineers IGMP Internet Group Management Protocol Internet Protokoll IPCP Internet Protocol Control Protocol IPTV Internet Protocol Television IPv4 Internet Protocol Version 4 IPv6 Internet Protocol Version 6 IPv6CP Internet Protocol Version 6 Control Protocol ® ARGUS F240...
  • Seite 235 Multi-Gigabit Base-T (IEEE 802.3bz); 2,5 Gbit/s (2.5GBASE-T) und 5 Gbit/s (5GBASE-T) auf bestehenden Cat5e- und Cat6-Kabeln Nanometer Nebenverteiler Optical Light Source Optical Line Termination OLT-FSZ Optical Line Terminal - Fachschlüsselzahl OLTS Optical Loss Test Set ONKz Ortsnetzkennzahl ® ARGUS F240...
  • Seite 236 Request for Comments Return Loss Router RTCP Real-Time Control Protocol Real-Time Transport Protocol Received (dt. empfangen) Seriennummer Session Border Controller - Outbound Proxy Subscriber Connector Small Form-factor Pluggable SFP+ Small Form-factor Pluggable Plus Session Initiation Protocol Single Mode ® ARGUS F240...
  • Seite 237 Virtual Local Area Network Virtual Line Video LAN Client VoIP Voice over Internet Protocol Verzweigerkabel WEEE Waste Electrical and Electronic Equipment WLAN Wireless Local Area Network xDSL Sammelbegriff für verschiedene DSL-Varianten XGS-PON 10 Gigabit Symmetrisches PON xPON GPON und/oder XGS-PON ® ARGUS F240...

  • Seite 238: Index

    Einstellungen ...................... 191 Gewicht ......................... 17 ATM ..........................60 Aufbewahrungstemperatur ................... 17 Ausgegraute Elemente ....................65 Automatischer Konfigurationsimport ................196 Automatisches Laden ..................10, 12, 216 Bedienung Kurzanleitung ......................20 Betriebstemperatur ....................... 17 BRAS-Statistiken ......................71 BRITT ......................... 104 ® ARGUS F240...
  • Seite 239 Ethernet-Statistiken .......................71 Fiber ..........................157 Firewall ..........................51 Firmware-Update Cloud-Update ......................193 Flowcontrol ........................55 Flusskontrolle ........................55 FTP-Download .......................75, 107 FTP-Server ......................75, 113 FTP-Upload ........................75 Funktionsumfang ......................1 Gefahrengutvorschriften ....................12 GPON-Anschluss ......................44 Großbuchstaben ......................31, 77 Grundpaket ........................1 HTTP-Download ......................74, 99 HTTP-Upload ......................74, 104 ® ARGUS F240...
  • Seite 240 Konformitätserklärung .....................10, 18 Langzeitbetrieb ......................10, 44 Lautsprecher ........................20 LEDs ..........................20 Ethernetanschluss ....................23 Lithium ...........................12 Luftfeuchtigkeit ......................17 Manueller Konfigurationsimport ...................197 Menüpunkte ausgeblendet ....................1 Messprotokoll ......................215 Mikrofon .........................20 MOS ........................118, 125 Netzteil Anschluss ......................23 Notiz ..........................35 Option Funktion ........................1 PADI ..........................73 ® ARGUS F240...
  • Seite 241 ......................63, 66 Services ......................58, 60, 74 Bridge ........................68 Service-Statistiken ......................75 Sicherheitshinweise ......................9 USB-Host-Schnittstelle ....................9 SIP ..........................118 Softkeys .........................25 Doppelbelegung ....................21 Software Lizenzen .......................232 Spannungsversorgung ....................17 Sprachcodec ........................124 Sprachqualität ......................124 Standards ........................19 Statusbildschirm ....................43, 58, 74 STB ........................136, 149 ® ARGUS F240...
  • Seite 242 Ergebnisse ....................128, 143 Lautstärke ......................124 MOS-Wert ......................124 Ruf ......................134, 155 Rufannahme ....................... 131 SIP-Statuscodes ....................232 Tests ........................118 VoIP Ruf ........................74 VoIP warten ......................74, 128 Webbrowser ........................75 WLAN ......................... 188 ® ARGUS F240...

Inhaltsverzeichnis
