Argus Copper Box v3-Handbuch Bedienungsanleitung Seite 51

Beispielmessungen:
ARGUS Copper Box

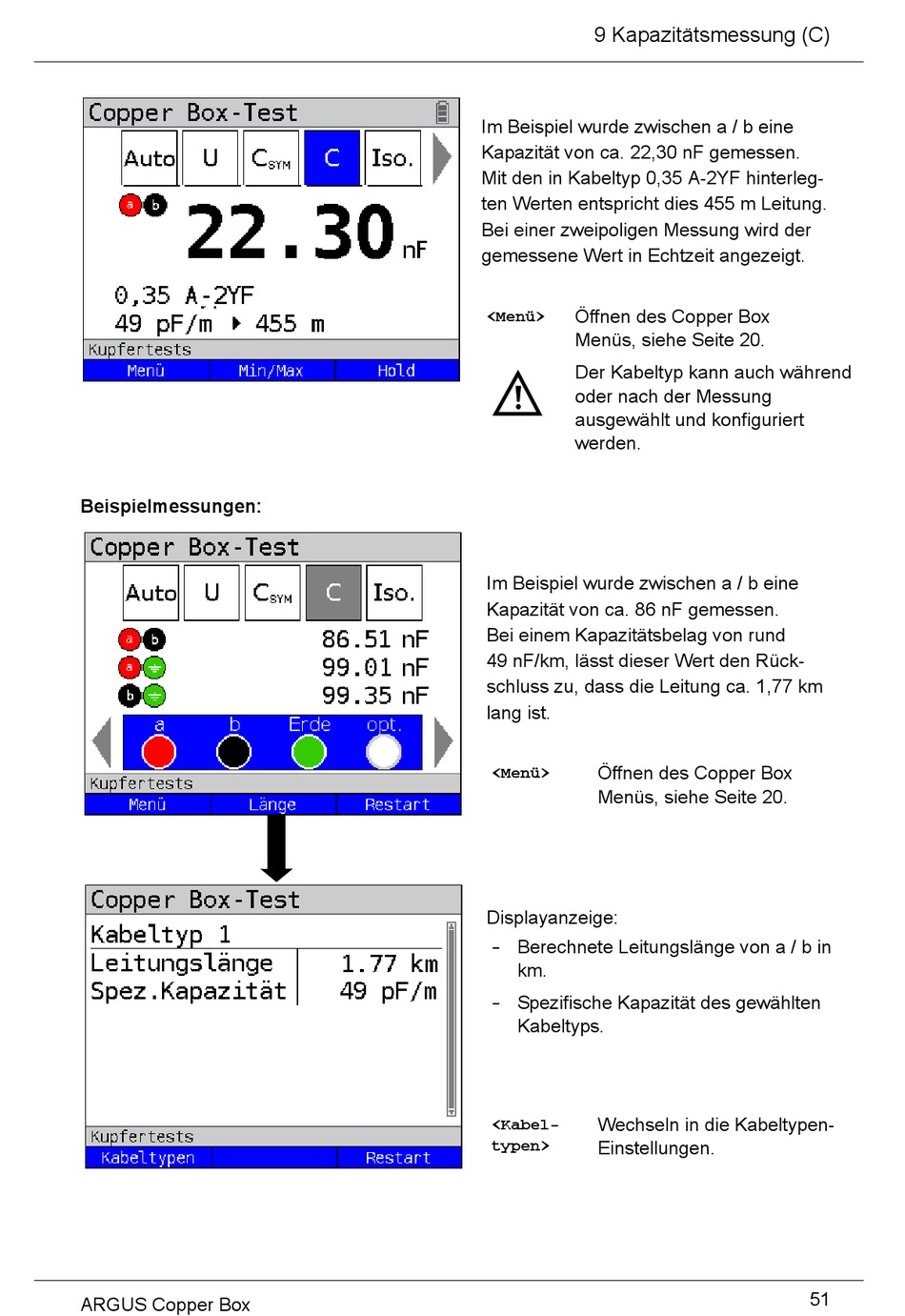

9 Kapazitätsmessung (C)
Im Beispiel wurde zwischen a / b eine
Kapazität von ca. 22,30 nF gemessen.
Mit den in Kabeltyp 0,35 A-2YF hinterleg-
ten Werten entspricht dies 455 m Leitung.
Bei einer zweipoligen Messung wird der
gemessene Wert in Echtzeit angezeigt.
Öffnen des Copper Box 
<Menü>
Menüs, siehe Seite 20.
Der Kabeltyp kann auch während
oder nach der Messung
ausgewählt und konfiguriert
werden.
Im Beispiel wurde zwischen a / b eine
Kapazität von ca. 86 nF gemessen.
Bei einem Kapazitätsbelag von rund 
49 nF/km, lässt dieser Wert den Rück-
schluss zu, dass die Leitung ca. 1,77 km
lang ist.
Öffnen des Copper Box 
<Menü>
Menüs, siehe Seite 20.
Displayanzeige:
Berechnete Leitungslänge von a / b in
-
km.
Spezifische Kapazität des gewählten
-
Kabeltyps.
Wechseln in die Kabeltypen-
<Kabel-
typen>
Einstellungen.
51
