Beispielmessungen:
ARGUS Copper Box

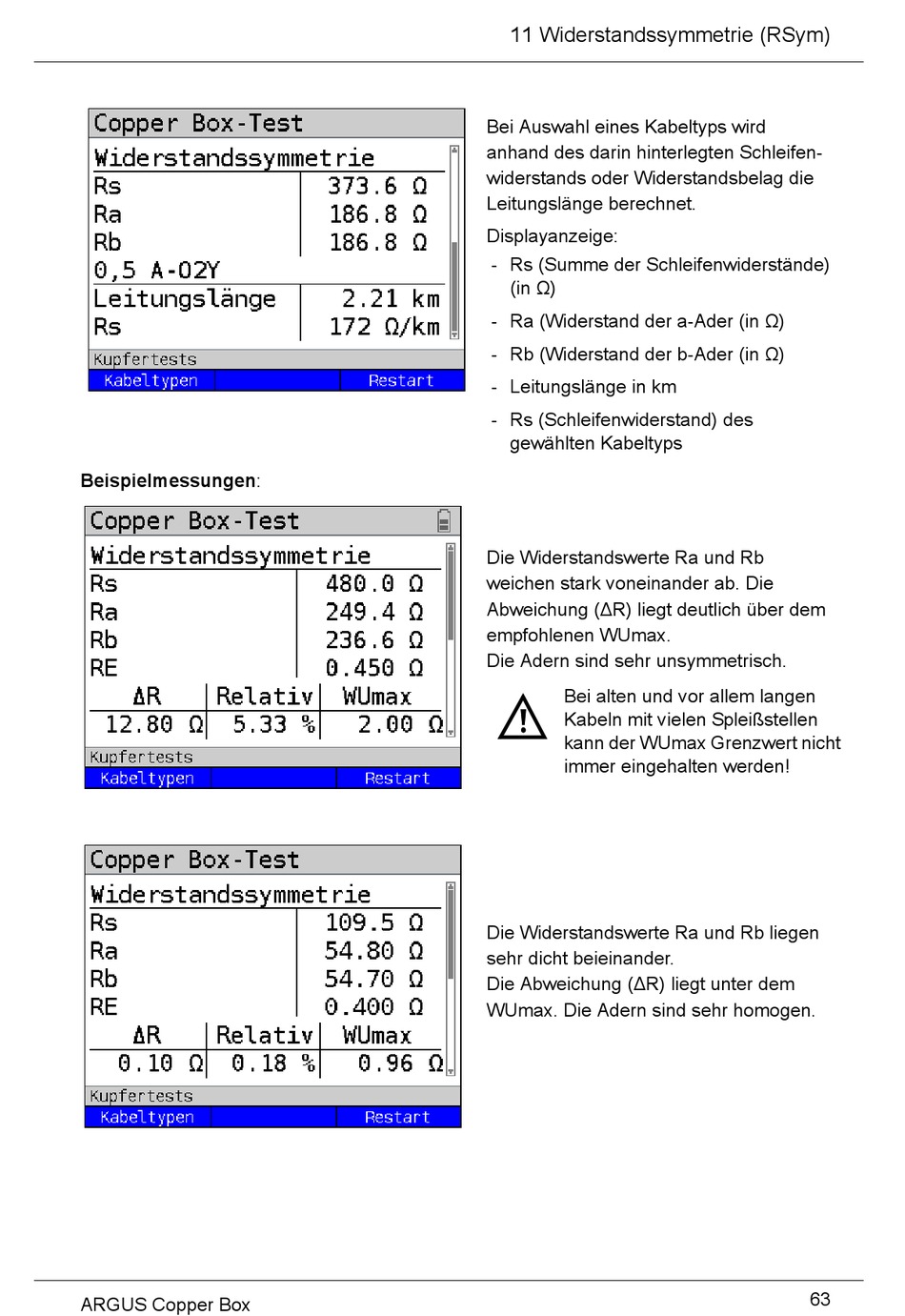

11 Widerstandssymmetrie (RSym)
Bei Auswahl eines Kabeltyps wird
anhand des darin hinterlegten Schleifen-
widerstands oder Widerstandsbelag die 
Leitungslänge berechnet.
Displayanzeige:
- Rs (Summe der Schleifenwiderstände)
(in Ω)
- Ra (Widerstand der a-Ader (in Ω)
- Rb (Widerstand der b-Ader (in Ω)
- Leitungslänge in km
- Rs (Schleifenwiderstand) des
gewählten Kabeltyps
Die Widerstandswerte Ra und Rb
weichen stark voneinander ab. Die
Abweichung (ΔR) liegt deutlich über dem
empfohlenen WUmax.
Die Adern sind sehr unsymmetrisch.
Bei alten und vor allem langen
Kabeln mit vielen Spleißstellen
kann der WUmax Grenzwert nicht
immer eingehalten werden!
Die Widerstandswerte Ra und Rb liegen
sehr dicht beieinander. 
Die Abweichung (ΔR) liegt unter dem
WUmax. Die Adern sind sehr homogen.
63
