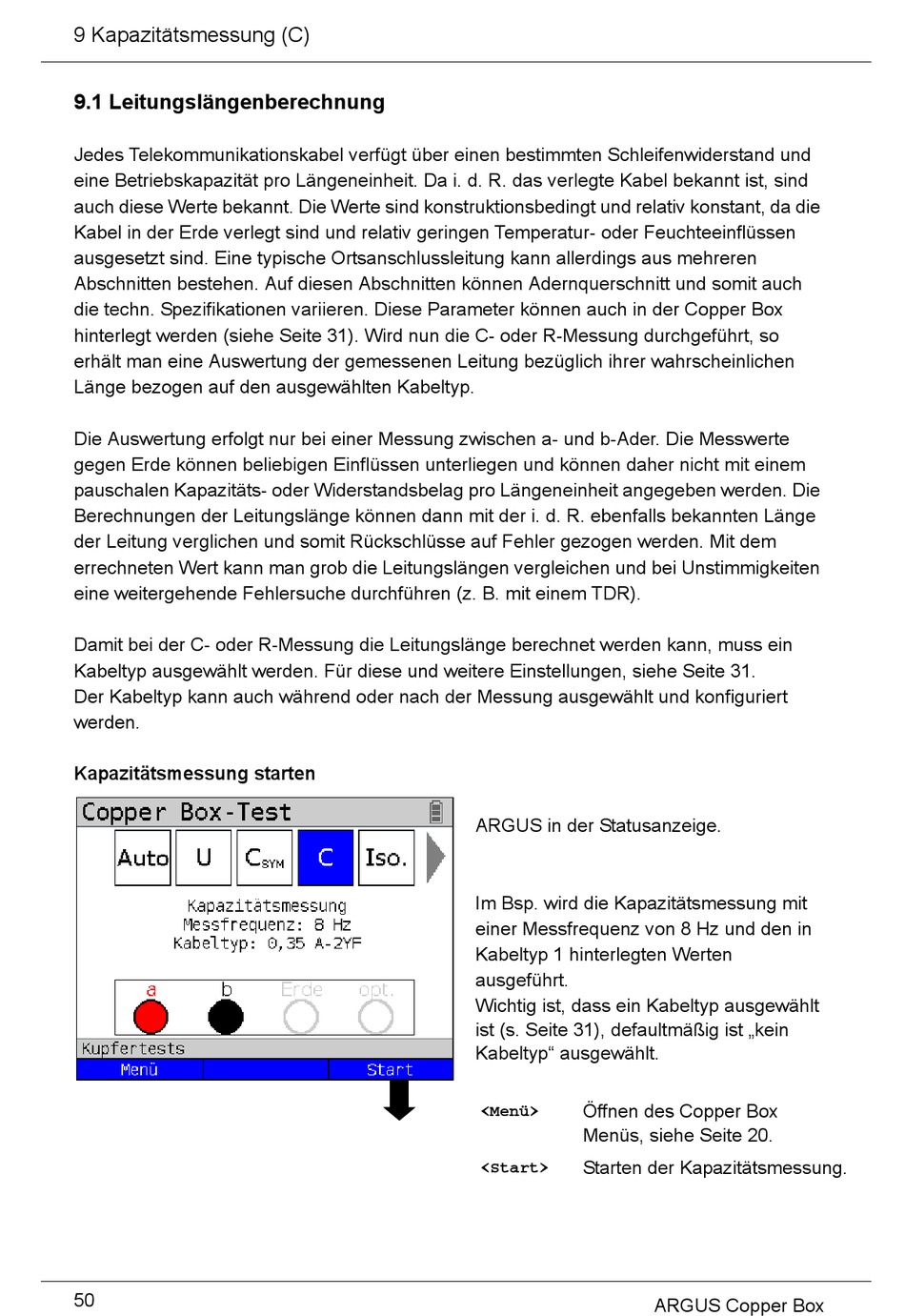

9 Kapazitätsmessung (C)
9.1 Leitungslängenberechnung
Jedes Telekommunikationskabel verfügt über einen bestimmten Schleifenwiderstand und
eine Betriebskapazität pro Längeneinheit. Da i. d. R. das verlegte Kabel bekannt ist, sind
auch diese Werte bekannt. Die Werte sind konstruktionsbedingt und relativ konstant, da die
Kabel in der Erde verlegt sind und relativ geringen Temperatur- oder Feuchteeinflüssen
ausgesetzt sind. Eine typische Ortsanschlussleitung kann allerdings aus mehreren
Abschnitten bestehen. Auf diesen Abschnitten können Adernquerschnitt und somit auch
die techn. Spezifikationen variieren. Diese Parameter können auch in der Copper Box
hinterlegt werden (siehe Seite 31). Wird nun die C- oder R-Messung durchgeführt, so
erhält man eine Auswertung der gemessenen Leitung bezüglich ihrer wahrscheinlichen
Länge bezogen auf den ausgewählten Kabeltyp.
Die Auswertung erfolgt nur bei einer Messung zwischen a- und b-Ader. Die Messwerte
gegen Erde können beliebigen Einflüssen unterliegen und können daher nicht mit einem
pauschalen Kapazitäts- oder Widerstandsbelag pro Längeneinheit angegeben werden. Die
Berechnungen der Leitungslänge können dann mit der i. d. R. ebenfalls bekannten Länge
der Leitung verglichen und somit Rückschlüsse auf Fehler gezogen werden. Mit dem
errechneten Wert kann man grob die Leitungslängen vergleichen und bei Unstimmigkeiten
eine weitergehende Fehlersuche durchführen (z. B. mit einem TDR).
Damit bei der C- oder R-Messung die Leitungslänge berechnet werden kann, muss ein
Kabeltyp ausgewählt werden. Für diese und weitere Einstellungen, siehe Seite 31.
Der Kabeltyp kann auch während oder nach der Messung ausgewählt und konfiguriert
werden.
Kapazitätsmessung starten
50
ARGUS in der Statusanzeige.
Im Bsp. wird die Kapazitätsmessung mit
einer Messfrequenz von 8 Hz und den in
Kabeltyp 1 hinterlegten Werten
ausgeführt.
Wichtig ist, dass ein Kabeltyp ausgewählt
ist (s. Seite 31), defaultmäßig ist „kein
Kabeltyp" ausgewählt.
Öffnen des Copper Box
<Menü>
Menüs, siehe Seite 20.
Starten der Kapazitätsmessung.
<Start>
ARGUS Copper Box
