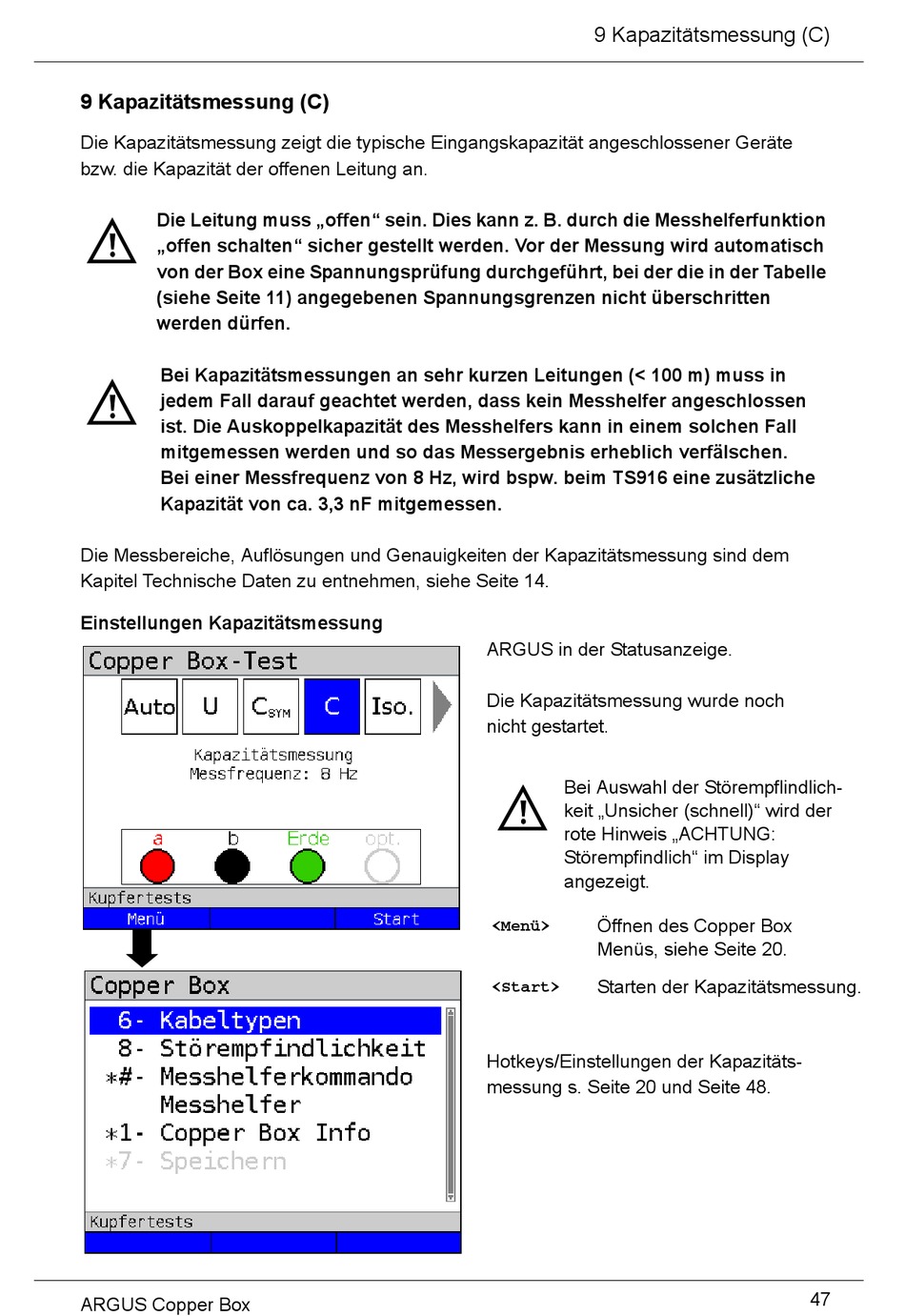

9 Kapazitätsmessung (C)
Die Kapazitätsmessung zeigt die typische Eingangskapazität angeschlossener Geräte
bzw. die Kapazität der offenen Leitung an.
Die Leitung muss „offen" sein. Dies kann z. B. durch die Messhelferfunktion
„offen schalten" sicher gestellt werden. Vor der Messung wird automatisch
von der Box eine Spannungsprüfung durchgeführt, bei der die in der Tabelle
(siehe Seite 11) angegebenen Spannungsgrenzen nicht überschritten
werden dürfen.
Bei Kapazitätsmessungen an sehr kurzen Leitungen (< 100 m) muss in
jedem Fall darauf geachtet werden, dass kein Messhelfer angeschlossen
ist. Die Auskoppelkapazität des Messhelfers kann in einem solchen Fall
mitgemessen werden und so das Messergebnis erheblich verfälschen.
Bei einer Messfrequenz von 8 Hz, wird bspw. beim TS916 eine zusätzliche
Kapazität von ca. 3,3 nF mitgemessen.
Die Messbereiche, Auflösungen und Genauigkeiten der Kapazitätsmessung sind dem
Kapitel Technische Daten zu entnehmen, siehe Seite 14.
Einstellungen Kapazitätsmessung
ARGUS Copper Box
9 Kapazitätsmessung (C)
ARGUS in der Statusanzeige.
Die Kapazitätsmessung wurde noch
nicht gestartet.
Bei Auswahl der Störempflindlich-
keit „Unsicher (schnell)" wird der
rote Hinweis „ACHTUNG:
Störempfindlich" im Display
angezeigt.
Öffnen des Copper Box
<Menü>
Menüs, siehe Seite 20.
Starten der Kapazitätsmessung.
<Start>
Hotkeys/Einstellungen der Kapazitäts-
messung s. Seite 20 und Seite 48.
47
