7.1 Leitungstest (optional) - (nicht bei 3u basic)
ARGUS überprüft die Abschlusswiderstände einer 4 adrigen
Busverkabelung. Darüberhinaus werden Fehler in der Ver-
kabelung wie beliebige Unterbrechungen, Kurzschlüsse und
Vertauschungen ermittelt.
NT und alle Endgeräte beim Leitungstest unbedingt
vom Bus trennen!
Erkennt ARGUS eine Fehlbedienung ( Leitungstest am
gespeisten Bus ), ertönt ein akustisches Dauersignal. Der
Leitungstest wird in diesem Fall nicht gestartet, um
Zerstörungen des ARGUS zu vermeiden.
Testablauf:
Für den ausführlichen Test der Leitungen sind 2 Testschritte
erforderlich.

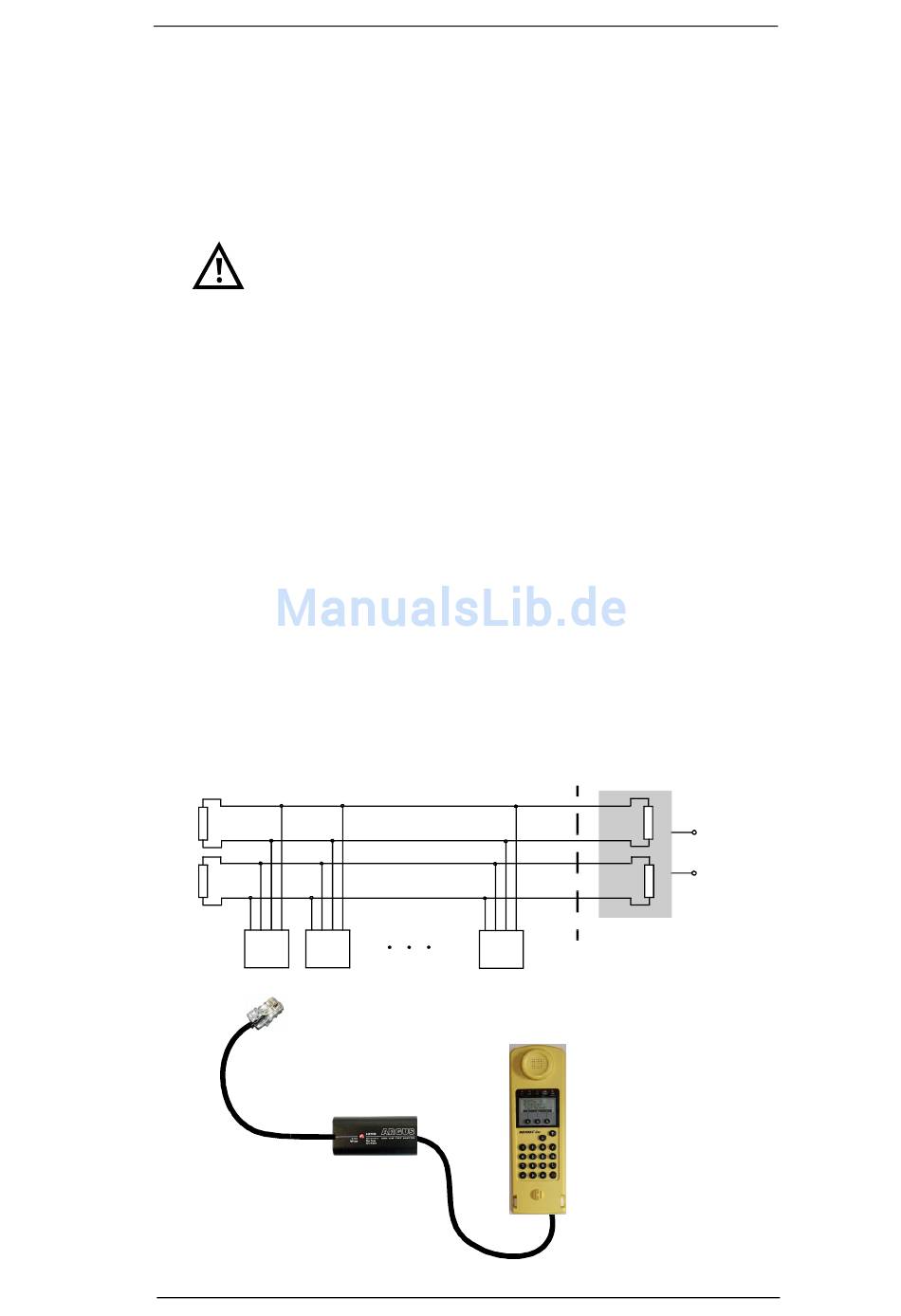

1.Schritt:
Verbinden Sie ARGUS über den Prüfadapter mit der zu
prüfenden Leitung. In diesem Testschritt soll festgestellt
werden, ob ein Kurzschluss oder Abschlusswiderstände vor-
liegen und ob zwischen den eventuell vorhandenen
Abschlusswiderständen und dem Prüfadapter ein Fehler
vorliegt.
3
6
4
5
1.Dose
ARGUS 3u plus/3u NT
7 Anschlussart einstellen
NT trennen !
S-Bus
letzte
Dose
NT
U-Interface
Buchse L-Test
25
