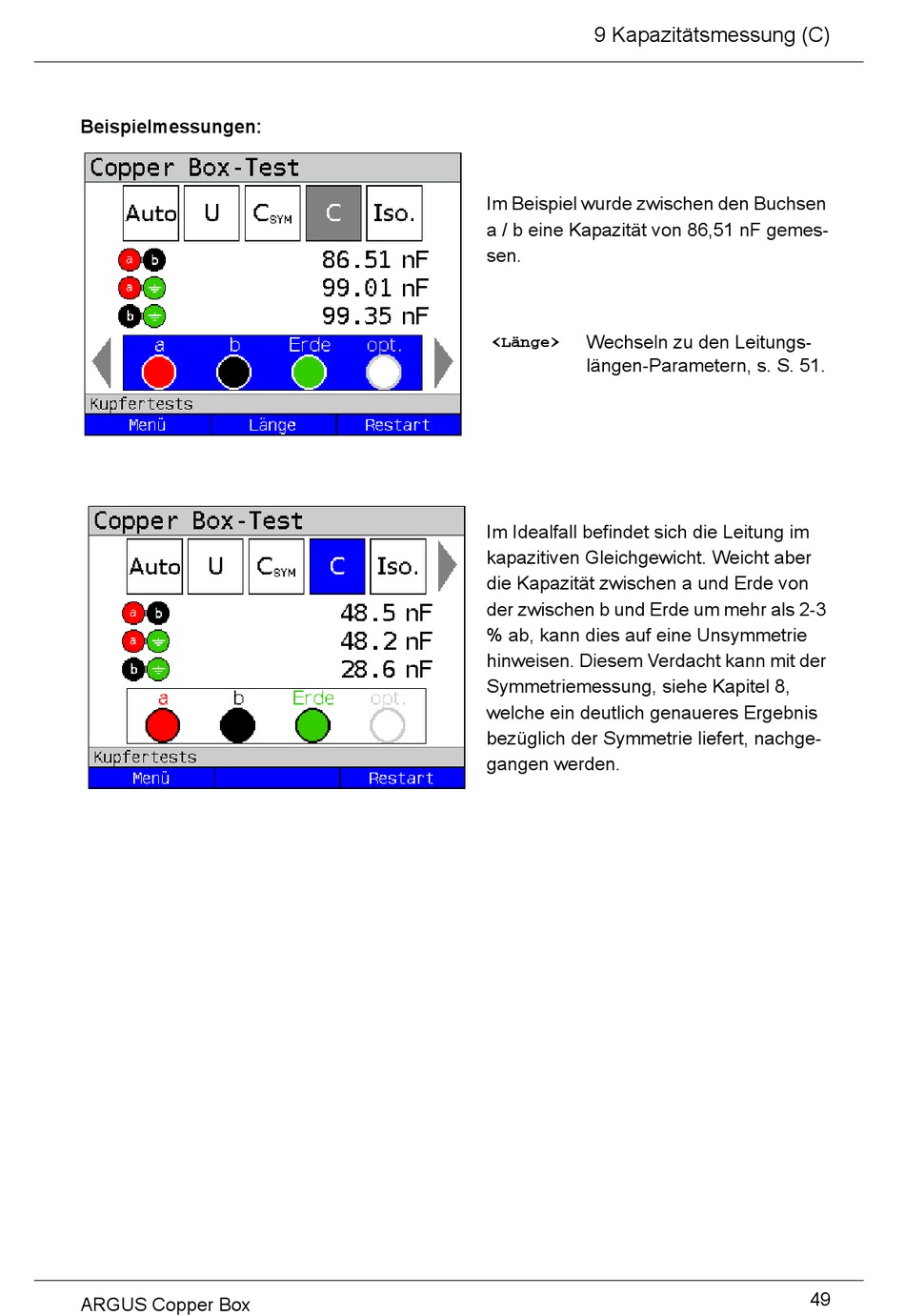

Beispielmessungen:
ARGUS Copper Box
9 Kapazitätsmessung (C)
Im Beispiel wurde zwischen den Buchsen
a / b eine Kapazität von 86,51 nF gemes-
sen.
Wechseln zu den Leitungs-
<Länge>
längen-Parametern, s. S. 51.
Im Idealfall befindet sich die Leitung im
kapazitiven Gleichgewicht. Weicht aber
die Kapazität zwischen a und Erde von
der zwischen b und Erde um mehr als 2-3
% ab, kann dies auf eine Unsymmetrie
hinweisen. Diesem Verdacht kann mit der
Symmetriemessung, siehe Kapitel 8,
welche ein deutlich genaueres Ergebnis
bezüglich der Symmetrie liefert, nachge-
gangen werden.
49
