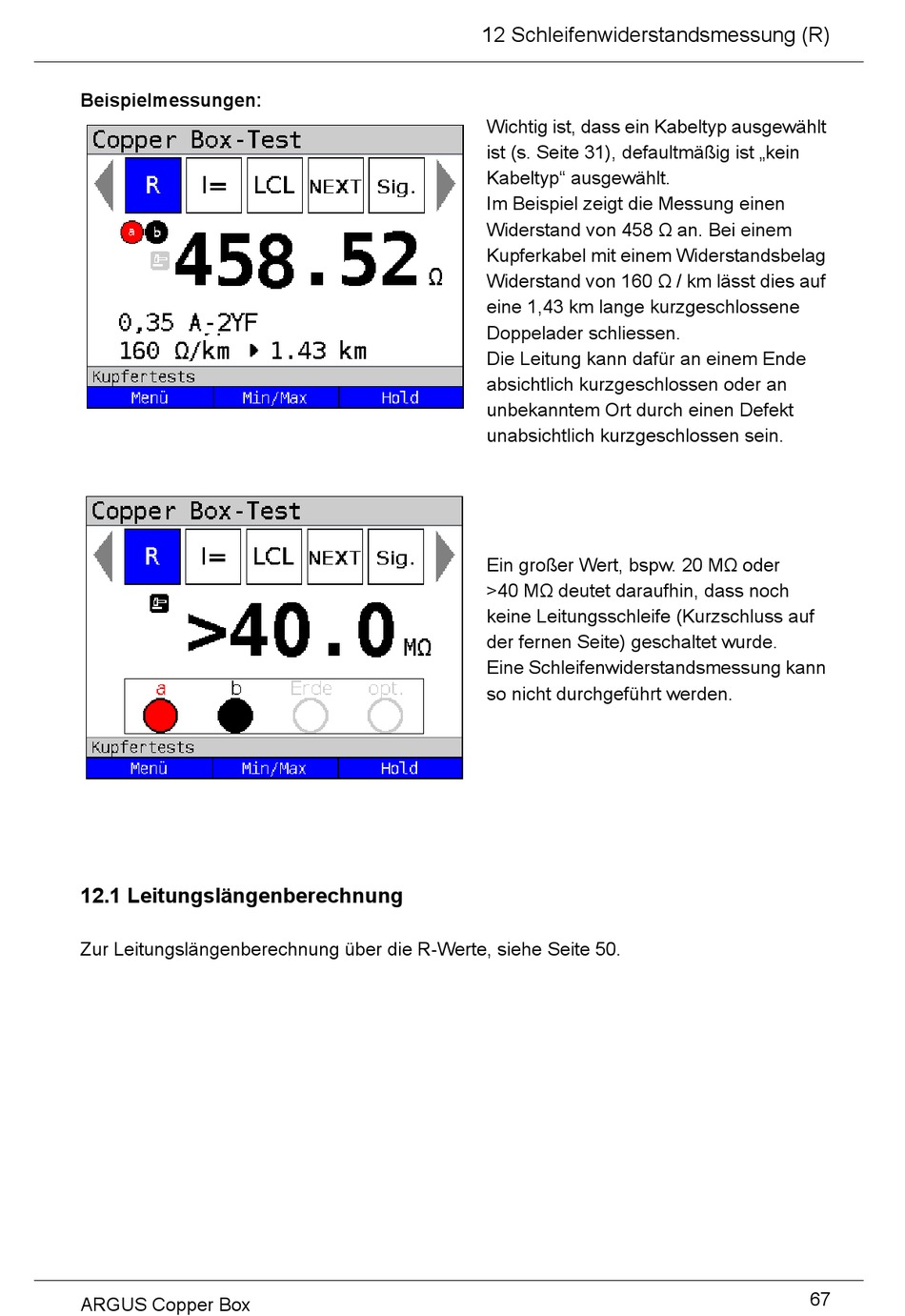

Beispielmessungen:
12.1 Leitungslängenberechnung
Zur Leitungslängenberechnung über die R-Werte, siehe Seite 50.
ARGUS Copper Box
12 Schleifenwiderstandsmessung (R)
Wichtig ist, dass ein Kabeltyp ausgewählt
ist (s. Seite 31), defaultmäßig ist „kein
Kabeltyp" ausgewählt.
Im Beispiel zeigt die Messung einen
Widerstand von 458 Ω an. Bei einem
Kupferkabel mit einem Widerstandsbelag
Widerstand von 160 Ω / km lässt dies auf
eine 1,43 km lange kurzgeschlossene
Doppelader schliessen.
Die Leitung kann dafür an einem Ende
absichtlich kurzgeschlossen oder an
unbekanntem Ort durch einen Defekt
unabsichtlich kurzgeschlossen sein.
Ein großer Wert, bspw. 20 MΩ oder
>40 MΩ deutet daraufhin, dass noch
keine Leitungsschleife (Kurzschluss auf
der fernen Seite) geschaltet wurde.
Eine Schleifenwiderstandsmessung kann
so nicht durchgeführt werden.
67
