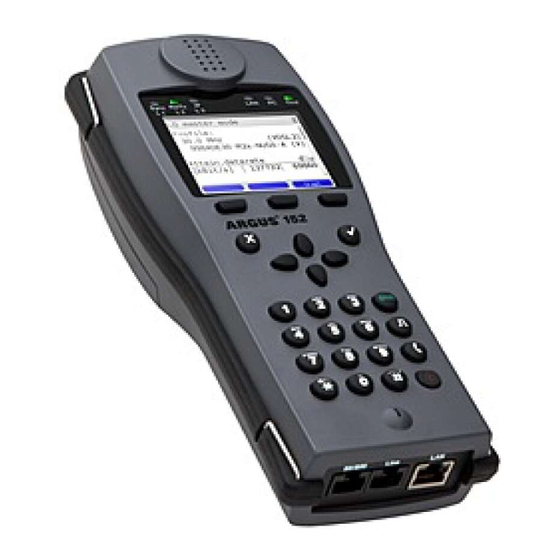

Argus 152 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

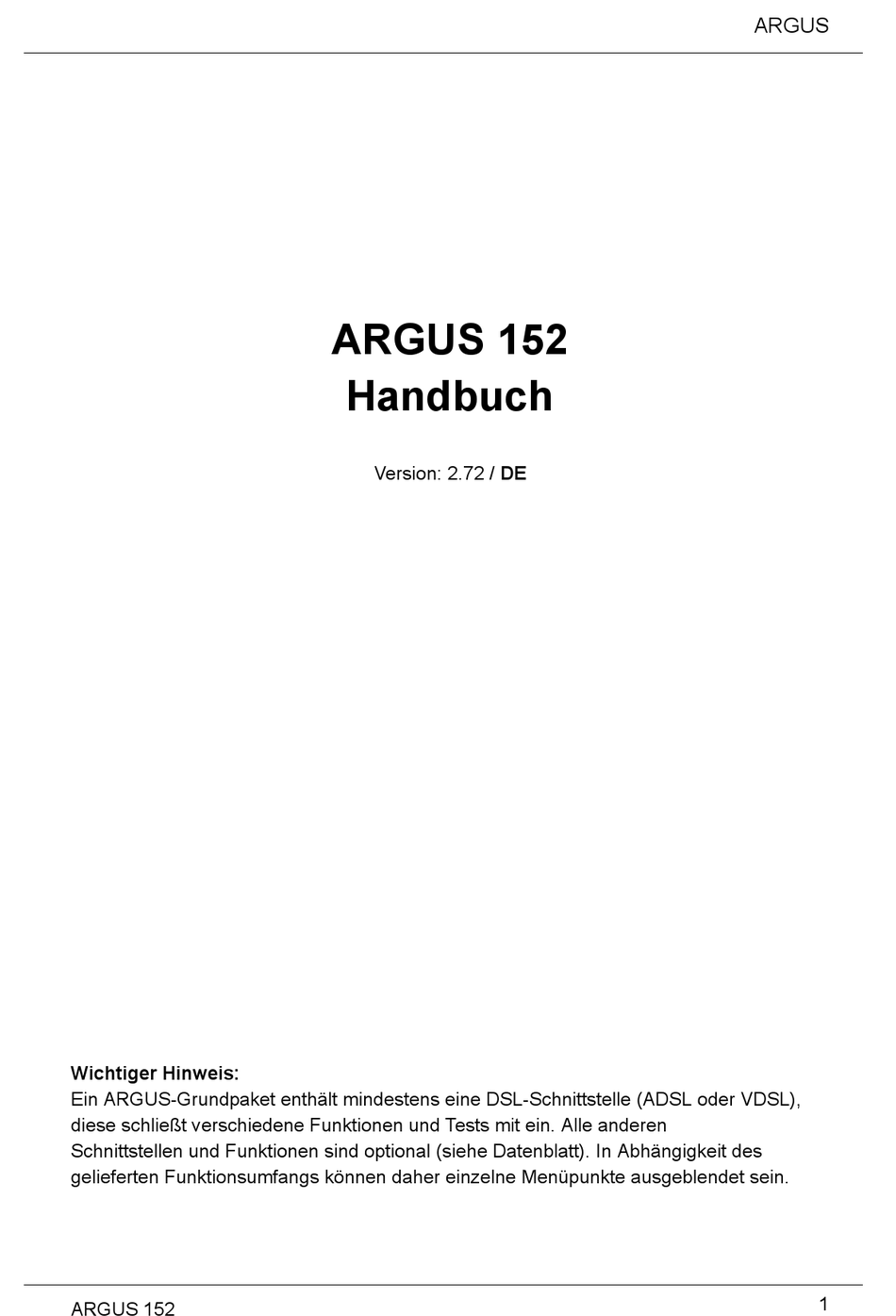

ARGUS
ARGUS 152
Handbuch
Version: 2.72 / DE
Wichtiger Hinweis:
Ein ARGUS-Grundpaket enthält mindestens eine DSL-Schnittstelle (ADSL oder VDSL),
diese schließt verschiedene Funktionen und Tests mit ein. Alle anderen 
Schnittstellen und Funktionen sind optional (siehe Datenblatt). In Abhängigkeit des 
gelieferten Funktionsumfangs können daher einzelne Menüpunkte ausgeblendet sein.
1
ARGUS 152

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argus 152

Inhaltszusammenfassung für Argus 152

  • Seite 1 Handbuch Version: 2.72 / DE Wichtiger Hinweis: Ein ARGUS-Grundpaket enthält mindestens eine DSL-Schnittstelle (ADSL oder VDSL), diese schließt verschiedene Funktionen und Tests mit ein. Alle anderen  Schnittstellen und Funktionen sind optional (siehe Datenblatt). In Abhängigkeit des  gelieferten Funktionsumfangs können daher einzelne Menüpunkte ausgeblendet sein.
  • Seite 2 Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung reproduziert, vervielfältigt oder verbreitet werden. All rights are reserved. No one is permitted to reproduce or duplicate, in any form, the whole or part of this document without intec´s permission. ARGUS 152...

  • Seite 3: Inhaltsverzeichnis

    Physik ....................36 Betrieb am xDSL-Anschluss ............37 xDSL-Schnittstelle einstellen ............38 xDSL-Einstellungen ................39 ARGUS im Anschluss-Modus xTU-R ..........47 ARGUS im Anschluss-Modus xTU-R Bridge ........72 ARGUS im Anschluss-Modus xTU-R Router .........74 Betrieb am Ethernet-Anschluss ............76 Ethernet-Schnittstelle einstellen .............77 Ethernet-Einstellungen ..............78 Aufbau der Ethernet-Verbindung ............79 Virtual Lines (VL) ................81...
  • Seite 4 IPTV passiv ..................218 18.4 VoD (Video on Demand) ..............222 Parallele Tests .................230 Autotests ..................236 Betrieb am a/b-Anschluss ..............240 21.1 a/b-Schnittstelle einstellen ............240 21.2 a/b-Einstellungen ................241 21.3 Verbindung am a/b-Anschluss ............244 21.4 a/b-Monitor ..................245 21.5 Spannungsmessung am a/b-Anschluss ........246  ARGUS 152...
  • Seite 5 24.4.1 Ethernet Port LED blinken starten .........312 Testergebnisse ................314 25.1 Testergebnis speichern ..............315 25.2 Anzeige der gespeicherten Testergebnisse .........316 25.3 Testergebnis an den PC senden ...........316 25.4 Testergebnis löschen ..............317 25.5 Alle Testergebnisse an den PC senden ........317 25.6 Alle Testergebnisse löschen ............318 ARGUS 152...
  • Seite 6 27.3.2 Parameter auf Werkseinstellung zurücksetzen ......340 Update via PC ..................341 Verwendung des Akkupacks ............343 Anhang ....................345 Hotkeys ....................345 Symbole ...................349 Fehlermeldung: PPP-Verbindung ............352 Fehlermeldung: Download-Test ............353 HTTP-Statuscodes ................354 Allgemeine Fehlermeldungen ............356 VoIP-SIP-Statuscodes ..............357 Hersteller Identifikationsnummern ...........359 Software-Lizenzen ................360 Abkürzungen ..................361 Index ....................371 ARGUS 152...

  • Seite 7: Einleitung

    Leitungslängen und Störquellen noch genauer aufgespürt werden können. Falls Leitungen ohne DSL-Gegenstelle (z. B. bei Neuverkabelungen) auf ihre DSL-Eignung getestet werden müssen, prüft der ARGUS 152 optional dies auch bei fehlenden DSLAMs problemlos. Unabhängig von Leitungszustand und -länge kann der Nutzer mit zwei Geräten und aktivierter Leitungsqualifizierungsfunktion Datenraten erfassen, selbst wenn...
  • Seite 8 Einfach entspannt Triple-Play testen: Ebenfalls optional bietet der Handheld-Tester eine Triple-Play-Analyse, um VoIP, IPTV und Datendienste parallel über xDSL sowie über Ethernet zu testen. Durch die Prüfhörerfunktion kann der ARGUS 152 dabei nicht nur Endgeräte wie Telefon, PC oder STB simulieren, sondern ermittelt auch alle relevanten Qualitätsparameter.
  • Seite 9 IP-Tests Ping- und Traceroute-Tests (BRAS Infos, PPP-Trace, VLAN), via IPv4 und IPv6 Download-Tests zur Durchsatzermittlung (HTTP-Down-, FTP-Up-/Download) FTP-Server-Test, Up-/Download von ARGUS zu ARGUS Paralleles Testen verschiedener Dienste (VoIP, IPTV, ...) VoIP-Test VoIP-Endgerätesimulation, inklusive Akustik (div. Codecs), via IPv4 und IPv6 OK/Fail-Bewertung der VoIP-Sprachqualität (QoS) nach:...
  • Seite 10 Bewertung der analogen Sprachqualität direkt an a/b - PESQ (ITU-T P.862) + MOS mit PESQ-Server-SW Kupfertestfunktionen (Cu-Tests) Copper Box: Erweiterung der ARGUS-Kupfertestfunktionen, siehe ARGUS Copper Box-Handbuch. R-Messung: ARGUS führt eine kontinuierliche Widerstandsmessung durch und zeigt die Werte in Echtzeit an (Schleifenwiderstand).
  • Seite 11 1 Einleitung intec Gesellschaft für Informationstechnik mbH Rahmedestr. 90 D-58507 Lüdenscheid Tel.: +49 (0) 2351 / 9070-0 Fax: +49 (0) 2351 / 9070-70 www.argus.info support@argus.info ARGUS 152...

  • Seite 12: Sicherheitshinweise

    2 Sicherheitshinweise 2 Sicherheitshinweise ARGUS darf nur mit den im Lieferumfang enthaltenen Zubehörteilen betrieben werden. Der Einsatz anderer Zubehörteile kann zu Fehlmessungen, bis hin zur Beschädigung von ARGUS und den angeschlossenen Einrichtungen führen. Setzen Sie ARGUS nur nach den Angaben in dieser Bedienungsanleitung ein. Ein anderer Einsatz kann zu Personen- schäden und einer Zerstörung von ARGUS führen.
  • Seite 13 2 Sicherheitshinweise Die elektromagnetische Verträglichkeit (EMV) wurde nach den in unserer Konformitätserklärung genannten Vorschriften geprüft. ARGUS ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.
  • Seite 14 Nach WEEE 2002/96/EG und ElektroG kennzeichnen wir unsere Messgeräte ab Oktober 2005 mit dem nebenstehenden Symbol: ) (DIN EN 50419). D. h. ARGUS und Zubehör dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräterücknahme wenden Sie sich bitte an unseren Service. ARGUS 152...

  • Seite 15: Sicherheits- Und Transporthinweise Zum Akkupack

    Die Akkupackkontakte haben eine Polarität (plus und minus) und dürfen nicht mit umgekehrter Polarität mit dem ARGUS oder dem Ladegerät verbunden werden. Der Akkupack darf nur in der vorgesehenen Weise mit dem zugehörigen ARGUS oder Ladegerät verbunden werden. Der Akkupack darf nicht mit elektrischen Ausgängen wie von Steckernetzteilen, ...
  • Seite 16 Der Akkupack darf nicht in den Verfügungsbereich von Kindern gelangen. Vor der Nutzung des Akkupacks sind dieses Handbuch und die entsprechenden Sicherheitshinweise sorgfältig zu lesen. Werden Gerüche, Rost oder andere Anormalitäten vor dem ersten Gebrauch festgestellt, kontaktieren Sie die intec GmbH um den weiteren Ablauf zu klären. ARGUS 152...

  • Seite 17: Allgemeine Technische Daten

    Luftfeuchtigkeit: bis zu 95 % rel. Luftfeuchtigkeit, nicht kondensierend Spannungsversorgung Lithium-Ionen-Akkupack mit 7,2 V Nennspannung  (unbedingt Sicherheitshinweise beachten) oder 12 V / 1,5 A elektr. ARGUS-Steckernetzteil Weiteres Anwendersicherheit für ARGUS geprüft nach EN60950-1 RoHS-Konformität gemäß der WEEE-Richtlinie Die elektromagnetische Verträglichkeit (EMV) wurde nach den in unserer Konformitätserklärung genannten...
  • Seite 18 Autonegotiation (nur bei den Kupfertests) Auto-MDI(X) Gleichspannung (DC): max. +200 V (xDSL) Gleichspannung (DC): max. +130 V (bei a/b) Gleichspannung (DC): max. +145 V (bei U ) S0/BRI: Gleichspannung (DC): max. +48 V Gleichspannungsmessungen: - Genauigkeit: ±2 % ARGUS 152...

  • Seite 19: Kurzanleitung Bedienung

    Punkt im Menü. Rückkehr von ARGUS-Manager zum Ursprungsmenü. ARGUS ausschalten (längeres Drücken erforderlich): nach Ablauf einer einstellbaren Zeitspanne (z. B. nach 10 Minuten) ohne Aktivität schaltet sich ARGUS im Akkubetrieb automatisch ab (s. S. 343). Bestätigungstaste - Menü öffnen...
  • Seite 20 4 Kurzanleitung Bedienung Rücksprungtaste - ARGUS wechselt zum vorangegangenen Display ohne Übernahme  aktueller Eingaben z. B. Änderung eines Einstellungsparameters - Test abbrechen - Verlassen von Grafikanzeigen Nach dem Einschalten, wechseln ins Hauptmenü Cursortasten - Seitenweises Durchblättern von Displayzeilen (vertikale Cursortasten)...
  • Seite 21 An diesen Stellen sind die Softkeys doppelt belegt. Die Shift-Taste ändert die Belegung der Softkeys (Beispiel s. Seite 201). Shift-Taste drücken: die Belegung der Softkeys ändert sich. Beispiel: ARGUS wird im Wesentlichen mit den 4 Cursortasten, der Bestätigungstaste , der Rücksprungtaste , der Pegeltaste und den drei Softkeys bedient....

  • Seite 22: Anschlüsse Oben

    4 Kurzanleitung Bedienung Anschlüsse oben Anschluss für externes Steckernetzteil. Ist das Steckernetzteil angeschlossen, schaltet ARGUS im Betrieb die Spannungsversorgung durch den Akku ab. USB-A oder USB-A 1/2 USB-Host-Schnittstelle  (Active Probe II, Copper Box, WLAN, LTE ) ARGUS prüft regelmäßig ob USB- Geräte angeschlossen sind.

  • Seite 23: Akku Laden Im Erstbetrieb

    Herunterschrauben der Rändelschraube. Es darf nur der mitgelieferte Akkupack verwendet werden. Beachten Sie die Sicherheitshinweise auf Seite 15. Schließen Sie nun Ihren ausgeschalteten ARGUS an das mitgelieferte Steckernetzteil an. Schalten Sie ARGUS mit der -Taste ein. Es erscheint folgendes Display (vorher quittiert werden): müssen ggf.

  • Seite 24: Stromsparmodus

    4 Kurzanleitung Bedienung Stromsparmodus Im Akkubetrieb schaltet sich ARGUS nach 5 Minuten (einstellbar s. Seite 336) ohne Aktivität automatisch aus. Während eines Tests (z. B. Loopbox) oder im Trace-Modus schaltet sich ARGUS nicht aus. Alternativ ist der Betrieb über das mitgelieferte Steckernetzteil möglich. Bei Anschluss des Steckernetzteiles wird die Spannungsversorgung durch den Akku abgeschaltet.

  • Seite 25: Anschlusseinrichtung

    5 Anschlusseinrichtung 5 Anschlusseinrichtung ARGUS zeigt nach dem Einschalten alle ARGUS einschalten konfigurierten Anschlüsse (bis zu 100 Stück) an. Defaultmäßig sind die häufig- sten in Deutschland vorkommenden Anschlüsse vorkonfiguriert.  Bei einem Anschlusswechsel wird der zuletzt verwendete Anschluss mit einem im Display gekennzeichnet.

  • Seite 26: Anschluss-Assistent

    - für xDSL, s. S. 37 - für Ethernet, s. S. 76 - für ISDN, s. Extrahandbuch - für a/b, s. S. 240 - für Kupfertests, s. S. 254 und ARGUS Copper Box Handbuch ARGUS wechselt direkt zu den Anschlussmodus-Einstellungen.
  • Seite 27 Das voreingestellte Profil im Display  wird mit einem gekennzeichnet. Nach Auswahl des Profils schlägt ARGUS einen Anschlussnamen in Abhängigkeit der zuvor gewählten Einstellungen vor (im Bsp. VDSL TE VLAN 7/8). Es können bis zu 24 Zeichen eingegeben werde (im Bsp.
  • Seite 28 <Notiz> S. 34. Assistent beenden und speichern. Schritt zurück. ARGUS wechselt wieder in die Editier- Übersicht des ausgewählten Anschlusses (im Bsp. VDSL TE VLAN 7/8). Um die Services oder Testparameter zu konfigurieren, wählen Sie „Profil“, siehe auch Seite S. 32.
  • Seite 29 5 Anschlusseinrichtung ARGUS wechselt zur ARGUS Status- anzeige. Wechsel zum Statusbildschirm. <Status> Wechsel ins Hauptmenü. <Menü> Starten der VDSL-Verbindung. <Start> ARGUS 152...

  • Seite 30: Anschluss

    Der eingestellte ADSL-Modus muss zum ATU-C (Netzseite) kompatibel sein. Bei Wahl der ADSL Auto-Modi „Annex A/M auto, Annex B/J auto, Annex A auto, Annex B auto und Annex M auto“ erkennt ARGUS automatisch die Konfiguration am DSLAM und stellt sich darauf ein. ...

  • Seite 31: Phys. Parameter

    5 Anschlusseinrichtung Anschluss in Anschluss-Übersicht sortieren Nacheinander  Anschlussmenü öffnen Um häufig benötigte Anschlüsse sofort verfügbar zu haben, erlaubt ARGUS das Einstellen einer Reihenfolge der  konfigurierten Anschlüsse. Softkeybelegung umschalten Der markierte Anschluss <> wird in der Liste um eine Stelle nach unten gesetzt.

  • Seite 32: Profil

    Anschluss- und Test- parametern. Dort können unter anderem die Service und Virtual Line-Einstellungen vorgenommen werden. Wählen Sie ein Profil. ARGUS erlaubt das Konfigurieren von bis zu 20 Profilen. Profil zum Bearbeiten auswählen. Das ausgewählte Profil wird im Display blau markiert. Das voreingestellte Profil wird mit einem im Display gekennzeichnet.
  • Seite 33 5 Anschlusseinrichtung  Testparameter-Einstellungen ab Seite 118. ARGUS 152...

  • Seite 34: Notizen

    5 Anschlusseinrichtung 5.4 Notizen ARGUS zeigt in der Vorschau neben dem gewählten Anschluss, den xDSL-Modus, den Anschluss-Modus auch eine frei  editierbare Notiz an (siehe Bild 1 S. 28). Diese Notiz kann eine Länge von bis zu 28 Zeichen haben.
  • Seite 35 Die gespeicherte Notiz ist mit dem Anschluss verknüpft und wird in der Vorschau angezeigt. Die Vorschau wird nach Auswahl des Anschlusses nach ca. 2 Sekunden angezeigt. ARGUS wechselt in das Filter- <Filter> Menü, siehe S. 25. Neuen Anschluss anlegen. <Neu> Anschluss editieren.

  • Seite 36: Physik

    Schicht 1  Anschluss-Auswahl <Anschluss>  aktueller Synchronisieren <Start>  Anschluss  und Softkey-  Belegung siehe S. 39 siehe S. 25 siehe S. 48  Tests, die über die Schicht 1 ausgeführt werden können, s. Seite 346. ARGUS 152...

  • Seite 37: Betrieb Am Xdsl-Anschluss

    ARGUS unterstützt folgende Anschluss-Modi am xDSL-Anschluss: xTU-R Endgeräte-Modus (xDSL Transceiver Unit) s. Seite 47. Anschluss des ARGUS direkt an den xDSL-Anschluss (vor oder nach dem Splitter). ARGUS ersetzt das Modem und den PC. xTU-R Bridge Bridge-Modus (xDSL Transceiver Unit Bridge) s. Seite 72....

  • Seite 38: Xdsl-Schnittstelle Einstellen

    Schicht 1-Box (im Display blau) ausgewählt. Öffnen der Einstellungen <Edit> Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 346 zu finden. ARGUS 152...

  • Seite 39: Xdsl-Einstellungen

    7 Betrieb am xDSL-Anschluss 7.2 xDSL-Einstellungen Alle relevanten Einstellungen (z. B. Soll- und Grenzwerte) für einen Test speichert ARGUS mit den Anschlüssen. Abhängig von der Testsituation werden nur die relevanten Einstellungen verwendet. Die Voreinstellungen können jederzeit wiederhergestellt werden (s. Seite 340): Einstellung Erklärung...
  • Seite 40 Festlegung des max. HEC-Wertes (Header Error Checksum). Liegt bei aufgebauter DSL-Verbindung der aktuelle Wert unter dem eingestellten Grenzwert, zeigt ARGUS im ARGUS-Status ein großes grünes „OK“ und bei den Verbindungsparametern unter Sollwert ein „OK“ an, andernfalls unter Sollwert ein „NOK“....
  • Seite 41 Anzeige und Auswahl der Line-MAC-Adressen.  Die beiden ersten MAC-Adressen können nicht manuell verändert werden. 1. Wird die Standard MAC-Adresse gewählt, verwendet der ARGUS  seine eigene MAC-Adresse. Voreinstellung: Standard MAC-Adresse 2. Bei Wahl der dynamischen MAC-Adresse wird bei jeder Synchronisation eine andere MAC-Adresse verwendet.
  • Seite 42 Festlegung des max. CRC-Wertes (Cyclic Redundancy Check). Liegt bei aufgebauter DSL-Verbindung der aktuelle Wert unter dem eingestellten Grenzwert, zeigt ARGUS im ARGUS-Status ein großes grünes „OK“ und bei den Verbindungsparametern unter Sollwert ein „OK“ an, andernfalls unter Sollwert ein „NOK“....
  • Seite 43 7 Betrieb am xDSL-Anschluss Carrier Set Das Carrier Set legt die Trägerfrequenzen fest auf denen ARGUS seine Synchronisationsbereitschaft zum DSLAM signalisiert (ITU G.997.1).  Welche Sets zu verwenden sind, gibt typischerweise der  Netzbetreiber vor.  Folgende Sets mit entsprechenden Upstream-Tönen (Tonabstand zwischen den Tönen 4,3125 kHz) können im ARGUS ...
  • Seite 44 über ein grau hinterlegtes „V“ für Vectoring und „R“ für Retransmission in der Statuszeile angezeigt. MAC-Adresse (siehe S. 41) Statusbildschirm: ARGUS im Statusbildschirm: Router-Betrieb (im Display blau) aus- gewählt. Öffnen der nachfolgenden  <Edit>...
  • Seite 45 Voreinstellung: 5060 Firewall Festlegung, ob ARGUS eine Firewall im Router-Mode IPv6 (nur verwendet oder nicht. Router) Voreinstellung: ein Verwerfe Präfix Festlegung, ob ARGUS das Adresspräfix (die ersten 64 Bit der IPv6-Adresse; kunden/providerspezifisch) verwirft oder es verwendet. Voreinstellung: ein ARGUS 152...
  • Seite 46 PC bestehen. Zum Beispiel wenn Daten-Log für VL 1 aktiviert wird, wird nur für VL1 aufgezeichnet. Wenn eine VL für mehrere Services konfiguriert wird, und Daten-Log aktiviert ist, werden alle Daten dieser VL aufgezeichnet. Voreinstellung: aus Weitere Einstellungen, siehe Kapitel Virt. Profil 1 bis 20 auf Seite 91. ARGUS 152...

  • Seite 47: Argus Im Anschluss-Modus Xtu-R

    ARGUS wird über das mitgelieferte xDSL-Kabel über die ARGUS-Buchse „Line“ direkt an den VDSL-Anschluss angeschlossen (wahlweise vor oder hinter dem Splitter). ARGUS ersetzt in diesem Fall das Modem und den PC. ARGUS baut eine VDSL-Verbindung auf und ermittelt alle relevanten VDSL-Verbindungsparameter. ARGUS zeigt die VDSL- Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise ab.

  • Seite 48: Profileinstellung

    7 Betrieb am xDSL-Anschluss Aufbau der xDSL-Verbindung am Beispiel von VDSL Profileinstellung: ARGUS verwendet für den Aufbau der VDSL-Verbindung die in dem jeweiligen Profil gespeicherten Einstellungen (s. Seite 30) und Grenzwerte (s. Seite 39). ARGUS im Statusbildschirm.   ...
  • Seite 49 ADSL-Anschluss um einen VDSL-Anschluss oder andersrum handelt.  Anzeige Zeitstempel.  ARGUS zeigt an, zu welcher Uhrzeit  (interne Uhr siehe Seite 332) die Kommandos eintreffen.  Wechsel zu den vorangegangenen Displays und zum Statusbildschirm.

  • Seite 50: Auflösung

    2048 min. (1 d 10 h 8 min.) 128 sec. (2 min. 8 sec.) 4096 min. (2d 20 h 16 min.) 256 sec. (4 min. 16 sec.) 8192 min. (5 d 16 h 32 min.) 512 sec. ( 8 min. 32 sec. ) ARGUS 152...
  • Seite 51 7 Betrieb am xDSL-Anschluss Erklärung DSL-Modem-States: Farbe Kurzform Erläuterung Leerlauf hellblau ARGUS sendet Handshake-Töne (Stille auf DSLAM-Seite) gelb Es konnte ein Handshake (G.hs)-Signal von der fernen Seite detektiert werden. Beginn der Trainingsphase nach  orange erfolgreichem Handshake. grün Showtime ist erreicht. Die TC-Subschicht wird aufgebaut.
  • Seite 52 Erfolgreicher Verbindungsaufbau Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED „Sync/L1“ sowie grüner Haken in Schicht 1-Box), ermittelt ARGUS die VDSL-Verbindungsparameter. Nach der Synchronisation muss ARGUS mindestens 20 Sekunden am VDSL-Anschluss angeschlossen sein. Erst dann können alle VDSL-Verbindungsparameter im ARGUS gespeichert werden.
  • Seite 53 OAM cells Anzahl der OAM-Zellen. User VCCs Anzahl der benutzerseitigen VCCs. AAL5 PDUs Anzahl der AAL5 PDUs Unmapped Empfangene (Rx) unge- Fortsetzung auf mappte Zellen Cells nächster Seite Unmpad- Empfangene (Rx) unge- mappte VPI und VCI ded VPI/VCI ARGUS 152...
  • Seite 54 Bits pro Ton (Kanal) y-Achse: Bits x-Achse: Töne (Kanäle) Anhand der Bitverteilung können Leitungsstörungen erkannt werden  (z. B. durch HDSL, RF, DPBO usw.). ARGUS wechselt zum vorangegangenen Display. Zur nächsten Grafik wechseln <Weiter> Grafik-Funktionen: Die Grafik-Funktionen wie Zoom, Cursor...
  • Seite 55 Bereich waagerecht durchscrollen. Mit der X-Taste kehrt die Darstel- lung wieder in die ungezoomte Ansicht zurück. wird die Softkeybelegung umgeschaltet. ARGUS wechselt vom  x-Achsen-Zoom zum y-Achsen-Zoom. Vergrößert den mittleren <Zoom(y)++> Abschnitt des Graphen (100%) Kehrt um und <Zoom(y)-->...
  • Seite 56 Ein kurzes Betätigen der Cursortaste lässt den Cursor im Graphen um eine Position weiter springen. Hält man die Cursortaste gedrückt, werden die Schritte die der Cursor Fortsetzung auf im Graph zurücklegt immer größer. nächster Seite ARGUS 152...
  • Seite 57 Bereich durchscrollen (im Beispiel Frequenz). Die Zoom-Funktion und die Cursor- Funktion lassen sich auch in Kombination verwenden.  Die Startposition des Cursors kann dabei aber variieren. Die Grafik-Funktionen stehen für alle Graphen zur Verfügung. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 58 Grafiken Bits/Ton und SNR/Ton die minimalen und maximalen Werte angezeigt. Magenta    Zeigt den maximalen Wert an. Hellblau  Zeigt den minimalen Wert an. Min/Max-Werte ausblenden. <Min/Max aus> Min/Max-Werte zurücksetzen. <Min/Max Rst.> Softkeys direkt einblenden. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 59 Störer erkannt werden, wie sie z. B. von einkoppelnden Mittelwellensendern oder defekten Schaltnetzteilen verursacht werden. Diese Störer werden als schmale Peaks dargestellt. Im Beispiel (links) wird eine von einem Netzteil gestörte Leitung gezeigt. Öffnet die Grafik-Funktionen <Menü> Fortsetzung auf (siehe S. 55). nächster Seite ARGUS 152...
  • Seite 60 Berechnung der Up- und Downstream- Beispiel:  Werten vom DSLAM im Vergleich zu den Versatz + Schlechter Kontakt an ADSL Downstream-Werte vom ARGUS zu einem Versatz kommen. Es kommt auch vor, dass DSLAMs die Upstream-Werte des HLOGs nicht oder falsch senden.
  • Seite 61 Rate Relative capacity Auslastung der Leitung in Prozent. Latency Mode Abhängig von der Konfiguration des DSLAMs zeigt ARGUS Interleaved oder Fast an. Attenuation Dämpfung der Leitung über die gesamte Leitungslänge und Bandbreite in dB. Ab einer gewissen Dämpfung sind bestimmte Anschlusstypen nicht mehr empfehlenswert.
  • Seite 62 Aufgetretene Verzögerungszeit (in ms) bedingt durch Interleaving (Verschachtelung) der Datenblöcke. Forward Error Correction Anzahl der über die Checkbytes eines Codewortes korrigierten Übertragungsfehler. f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt. n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt. Cyclic Redundancy Check...
  • Seite 63 Pakete (DTUs, Data Transmission Units) neu angefordert und übertragen. Ist Retransmission aktiviert, werden folgende zusätzliche Parameter angezeigt: Das Retransmission im DSLAM aktiviert ist signalisiert ARGUS auch durch das blaue in der Statuszeile. = Retransmission konfiguriert, aber nicht aktiv (grau)...
  • Seite 64 7 Betrieb am xDSL-Anschluss Version Vendor Specific Information, enthält die Softwareversion der ATU-C-Seite (DSLAM). Vendor near Hersteller des ARGUS-Chipsatzes (ATU-R), Bedeutung siehe S. 359. Version Vendor Specific Information, enthält die Softwareversion des ARGUS. ARGUS ermittelt folgende VDSL-Verbindungsparameter: VDSL-Verbindungsparameter: Net Data Rate Tatsächlich nutzbare Bitrate in kbit/s.
  • Seite 65 Übertragungsfehler. f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt. n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt. Cyclic Redundancy Check Die von der Gegenstelle übertragene Checksumme der Superframes stimmt nicht mit der lokal errechneten überein. Mögliche Ursachen: Störungen auf der Leitung.
  • Seite 66 Der Vectoring Mode zeigt an, ob an dieser Gegenstelle VDSL2- Vectoring (ITU-T G.993.5) unterstützt wird. - wurde kein Vectoring unterstützt (Non-Vectoring), wird „aus“ angezeigt - wurde Vectoring unterstützt, zeigt ARGUS „Vectoring friendly“ oder „Full Vectoring“ an.  Für weitere Informationen, siehe Seite 43. SRA (Seamless Der Parameter zeigt an ob SRA für den Down- und/oder für den...
  • Seite 67 - Corrected: Erfolgreiche Neuübertragung einer DTU - Uncorret.: Nicht erfolgreiche Neuübertrag- ung einer DTU INP REIN Im ARGUS wird die Störfestigkeit (Einstellung vom DSLAM) gegenüber REIN INP angezeigt. Diese beschreibt die Güte des Schutzmechanismus gegenüber Impulsstörungen.  REIN (Repetitive electrical impulse noise)

  • Seite 68: Systeminformationen Zur Übertragung An Die Gegenseite Adsl/Vdsl

    Wenn ein Modem mit einem DSLAM synchronisiert, wird üblicherweise der Hersteller und der Gerätetyp dieses angeschlossenen Modems im Kontrollsystem des DSLAMs angezeigt. Dies geschieht bei ADSL und VDSL nach ITU-T G.997.1. Synchronisiert ein ARGUS gegen einen DSLAM, meldet dieser sich je nach DSLAM wie folgt im Kontrollsystem: Info...

  • Seite 69: Abbau Der Xdsl-Verbindung Und Speichern Der Ergebnisse

    Ergebnis wird nicht <Zurück> gespeichert. ARGUS geht zurück zur Statusanzeige. Ergebnis speichern <Ja>  ARGUS speichert die VDSL- Verbindungsparameter zusammen mit den Trace-Daten auf dem ersten freien Speicherplatz. Es kann ein frei wählbarer Speichername eingegeben werden (siehe Seite 315). Voreinstellung: Neues Ergebnis....

  • Seite 70: Speichern Der Ergebnisse Ohne Abbau Der Xdsl-Verbindung

    7 Betrieb am xDSL-Anschluss      Nach dem erfolgreichen Speichern kehrt ARGUS zurück in den Statusbildschirm oder in den ARGUS-Status. Über kann direkt ein neuer <Start> Syncversuch initialisiert werden. Speichern der Ergebnisse ohne Abbau der xDSL-Verbindung ARGUS im Statusbildschirm.

  • Seite 71: Anzeige Der Gespeicherten Testergebnisse

    7 Betrieb am xDSL-Anschluss Anzeige der gespeicherten Testergebnisse ARGUS im Hauptmenü. Testergebnisse  Im ARGUS-Status drücken. <Menü>  Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt man in das verkürzte Hauptmenü.    Gespeichertes Testergebnis markieren.  ...

  • Seite 72: Argus Im Anschluss-Modus Xtu-R Bridge

    7 Betrieb am xDSL-Anschluss 7.4 ARGUS im Anschluss-Modus xTU-R Bridge ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den VDSL- Anschluss angeschlossen. ARGUS verhält sich im Bridge-Modus wie ein VDSL-Modem,  d. h. ARGUS leitet passiv alle Pakete von Ethernet zu VDSL (und umgekehrt) weiter. Der ...
  • Seite 73 Bei aktivem Bridge-Modus sind keine Tests mehr verfügbar. Anzeige der Verbindungsparameter  Wechsel zu Schicht 1-Box und anderen Elementen, Bedienung s. S. 82. Anzeige VDSL- <Infos> oder Verbindungsparameter, siehe Seite 52. Abbau der VDSL-Verbindung <Stopp> und automatische Deaktivierung der Bridge. ARGUS 152...

  • Seite 74: Argus Im Anschluss-Modus Xtu-R Router

    7 Betrieb am xDSL-Anschluss 7.5 ARGUS im Anschluss-Modus xTU-R Router ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den VDSL- Anschluss angeschlossen. ARGUS ersetzt im Router-Modus sowohl das Modem als auch den Router, sodass mehrere PCs (über einen Hub/Switch) auf eine Netzwerkverbindung zugreifen können. Die IP-Adressen des Netzwerks sind entweder statisch vergeben oder ARGUS wird zum DHCP-Server bestimmt und vergibt die IP-Adressen an die angeschlossenen PCs.
  • Seite 75 Ist die Schicht 1 noch nicht aufgebaut, wird diese automatisch mitaufgebaut.  Einstellungen der Bridge/Router <Edit> Parameter, siehe Seite 44.  Aufbau des VDSL-Routers Die VDSL-Verbindung ist aktiv.  Anzeige und Bedienung wie im Bridge- Modus, siehe Seite 72. ARGUS 152...

  • Seite 76: Betrieb Am Ethernet-Anschluss

    8 Betrieb am Ethernet-Anschluss 8 Betrieb am Ethernet-Anschluss ARGUS unterstützt im Ethernet-Betrieb folgende Anschlussarten: Die einzelnen Tests nehmen Daten auf und speichern diese. Der Anwender muss diesbezüglich seinen gesetzlichen Hinweispflichten nachkommen.  Anschluss an ein Modem: Patchkabel Modem Ethernet z. B. xDSL Buchse LAN z.

  • Seite 77: Ethernet-Schnittstelle Einstellen

    Das Einstellen der Ethernet-Schnittstelle wird im Kapitel „5 Anschlusseinrichtung“ (siehe Seite 25) beschrieben. Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt  aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 346 zu finden.

  • Seite 78: Ethernet-Einstellungen

    Autonegotiation / Ethernet Link-Parameter Standardmäßig wird für den Ethernet-Link „Autonegotiation“ unterstützt! Einstellung: Autonegotiation „ein“ Bei der Aushandlung der Link-Parameter teilt ARGUS der Gegenseite mit, dass Folgendes unterstützt wird (diese Einstellungen sind fest, es ist keine Konfiguration möglich): 10, 100 oder 1000 Mbit/s...

  • Seite 79: Aufbau Der Ethernet-Verbindung

    8 Betrieb am Ethernet-Anschluss 8.3 Aufbau der Ethernet-Verbindung ARGUS im Statusbildschirm. ARGUS verwendet für den Ethernet- Verbindungsaufbau das voreingestellte Profil (im Beispiel Profil 1). Der Test ist noch nicht gestartet! Bedeutung der Pfeile in der Schicht 1-Box: grauer Pfeil kein Test gestartet...

  • Seite 80: Abbau Der Ethernet-Verbindung Und Speichern Der Ergebnisse

    Adern. Adernbelegung linke  Adernbelegung des Spalte ARGUS rechte  Adernbelegung des Spalte ARGUS nach Auto- negotiation mit Gegen- stelle. Wird ein „OK“ angezeigt, hat die Gegen- stelle die Adernbelegung Seite 79 <Statistik> gedreht. Polung Versatz in ns Displayanzeige Statistiken:...

  • Seite 81: Virtual Lines (Vl)

    Hilfe von Virtual Lines können Tests über mehrere VPI/VCIs oder VLANs und über  verschiedene Protokolle durchgeführt werden.  ARGUS bietet die Möglichkeit, bis zu 20 solcher VL-Profile anzulegen. In einem VL-Profil sind z. B. die Protokoll-Einstellungen editierbar. Die VL-Profile können unabhängig vom Zustand der Physik (Schicht 1) einem oder mehreren Services zugeordnet werden.
  • Seite 82 9 Virtual Lines (VL) Der Statusbildschirm ist in drei Ebenen gegliedert, die einzeln mit den Cursortasten der ARGUS-Tastatur ausgewählt werden können. Der Statusbildschirm wird an drei Beispieldisplays genauer beschrieben. Ebene 1: Physik (siehe S. 36) Physik konfigurieren <Edit> Anschluss Auswahl <Anschluss>...

  • Seite 83: Virtual Line-Profile (Vl-Profile) Erläuterungen Zu Den Verschiedenen Profiltypen

    9 Virtual Lines (VL) Je nach Zustand der Physik, der Virtual Lines oder der Services zeigt ARGUS  verschiedene Symbole im Statusbildschirm an.  Diesem Service ist noch keine Virtual Line zugeordnet.  Dieser Service, diese VL oder diese Physik befindet sich im Ruhezustand.
  • Seite 84 Profil 1 Service Data => VL-Profil 1 => PPP-Profil 1 Service VoIP Service IPTV Service VoD ..    Profil 20 Service Data => VL-Profil 20 => PPP-Profil 20 Service VoIP Service IPTV Service VoD ..ARGUS 152...

  • Seite 85: Virtual Line-Aktivierung

    Virtual Line und der Service Data sind nun aktiv. Dargestellt wird dies mit einem  grünen „Haken“. Service Data Informationen <Infos> werden angezeigt (z. B. Dauer der Aktivität). Der Service Data wird <Stopp> gestoppt. Erklärungen zu den Services, siehe Seite 108. Fortsetzung auf nächster Seite ARGUS 152...

  • Seite 86: Weitere Virtual Lines Zuweisen

    Seite 131). 9.3.2 Weitere Virtual Lines zuweisen ARGUS kann über eine Virtual Line mehrere Services (z. B. Data und VoIP) gleichzeitig  verwenden. Im Beispiel ist VDSL aktiv. Der Service Data ist ausgewählt. Es wird erklärt, wie mehrere Services über eine Virtual Line verbunden werden können.
  • Seite 87 Die Einstellungsmöglichkeiten <Edit> werden ab Seite 91 ff. beschrieben. Ausgewähltes VL-Profil editieren.    z. B. PPP auswählen Die Einstellungsmöglichkeiten werden ab Seite 91 ff. beschrieben.  Öffnen der PPP-Profil-Auswahl Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 88 Es können bis zu 20 PPP-Profile  konfiguriert werden. Ausgewähltes PPP-Profil <Edit> editieren, siehe S. 93. Die Einstellungsmöglichkeiten werden ab Seite 91 ff. beschrieben.    Das ausgewählte Profil wurde noch nicht ausgewählt. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 89 9 Virtual Lines (VL)  ARGUS wechselt in den Statusbildschirm oder in das Menü Einstellungen (je  nachdem ob man über das Hauptmenü oder den Statusbildschirm die Profile  aufgerufen hat). Die Services Data und VoIP sind jetzt über eine Virtual Line mit der Physik (VDSL- Anschluss) verbunden....
  • Seite 90 Im Beispiel sind die Services IPTV und VoD aktiv.   Bei dem Service IPTV ist es möglich, bis zu vier Virtual Lines aufzubauen. ARGUS zeigt diese aber nur als eine zusammengefasste Virtual Line an. Eine genaue Beschreibung erfolgt im IPTV-Kapitel, siehe Seite 196. ARGUS 152...

  • Seite 91: Virtual Line-Einstellungen

    Services nicht  ausführbar.  9.4 Virtual Line-Einstellungen Einstellung Erklärung Virt. Profil 1 bis 20 Wahl des Übertragungsprotokolls, welches ARGUS beim Test  Protokoll: (z. B. bei den IP-Tests) verwendet. Voreinstellung: PPP Protokoll ATM: Schnittstellen: ATM mit...

  • Seite 92: Atm Mit Ethernet

    Es kann für jeden Frame eine von 8 (3 Bit) Prioritäten angegeben werden. Dadurch ist es z. B. möglich Sprachdaten (z. B. bei VoIP) bevorzugt weiterzuleiten, während HTTP-Daten mit geringer Priorität behandelt werden. Bereich: 0 bis 7 Voreinstellung (1. und 2. VLAN): 0 ARGUS 152...
  • Seite 93 Ein Test wird nach Aufbau der PPP-Verbindung erst nach der Akt.Verzögerung eingestellten „Verzögerungszeit“ gestartet. Bereich: 2 bis 10 Sekunden Voreinstellung: 2 Name des PPP-Profils eingeben, Bedienung s. Anschlussname Profilname S. 27. PPTP-Einstellungen (Point-to-Point-Tunneling Protokoll) PPTP: Eigene Server IP-Adresse Bereich 0.0.0.0. bis 255.255.255.255 Voreinstellung: 0.0.0.0 ARGUS 152...

  • Seite 94: Zugangspunkt

    Vergabe der IP-Adresse vom Server   (ferne Seite) DHCP-Server: Vergabe der IP-Adresse vom ARGUS DHCP-Auto: ARGUS prüft, ob ein DHCP-Server im Netz vorhanden ist. Falls ja erfolgt die Vergabe der IP-Adresse vom Server, andernfalls vom ARGUS. Voreinstellung: DHCP-Client eigene IP-Adresse des ARGUS...

  • Seite 95: Dhcp Client

    DHCP Vendor ID: - Format: Wahl des Formates: ASCII oder Hexadezimal - ASCII-Daten: Eingabe der DHCP Vendor ID im ASCII-Format Voreinstellung: ARGUS, Bedienung s. Anschlussname S. 27. - HEX-Daten: Eingabe der DHCP Vendor ID im Hexadezimal- Format, Bedienung s. MAC-Adresse Seite 41 DHCP Vendor Info:...
  • Seite 96 - Format: Wahl des Formates: ASCII oder Hexadezimal - ASCII-Daten: Eingabe der DHCP Userdef. Option im ASCII- Format Voreinstellung: ARGUS, Bedienung s. Anschlussname S. 27. - HEX-Daten: Eingabe der DHCP Userdefined Option im Hexadezimal-Format, Bedienung s. MAC-Adresse Seite 41 Einstellungen für den DHCP-Server:...

  • Seite 97: Verschlüsselung

    Zum Beispiel wenn Daten-Log für VL 1 aktiviert wird, wird nur für VL1 aufgezeichnet. Wenn eine VL für mehrere Services konfiguriert wird, und Daten-Log aktiviert ist, werden alle Daten dieser VL aufgezeichnet. Voreinstellung: aus Name des VL-Profils eingeben. Eingabe wie Anschlussname,  Profilname s. S. 27. ARGUS 152...

  • Seite 98: Anzeige Von Protokoll-Statistiken

    9 Virtual Lines (VL) 9.5 Anzeige von Protokoll-Statistiken ARGUS zeigt abhängig vom Anschluss-Modus und vom Protokoll BRAS-, IP-, PPP- und Ethernet-Statistiken an.   Die Physik, die Virtual Line und der Service Data sind aktiv.    DSL-Ergebnisse anzeigen <Infos>...
  • Seite 99 9 Virtual Lines (VL)  PPP-Informationen: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) PPP-Pakete und die Bytes an.             Ethernet-Informationen: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) Ethernet-Rahmen (Frames) und die Bytes an.
  • Seite 100 Password Authentication Protocol  Bedeutung Abkürzungen: Abkürzung Bedeutung Übersetzung ack. acknowledge Bestätigung auth. authentication Authentifizierung conf. configuration Konfiguration nak. not acknowledge Keine Bestätigung prot. protocol Protokoll rec. received Empfangen rep. reply Antwort req. request Anfrage rej. rejected Zurückgewiesen ARGUS 152...
  • Seite 101 <IPv4> angezeigt (Softkey im Bsp. nicht eingeblendet, da IPv6 verwendet wurde). <IPv4> Zugewiesene Konfiguration: ARGUS zeigt die vom Server  zugewiesene IP-Konfiguration an: - Global Unicast Adresse - Link Local Adresse - DNS Adresse Mit den Cursortasten weitere Informationen anzeigen.

  • Seite 102: Tr-069 Zur Automatischen Konfiguration

    10 TR-069 zur automatischen Konfiguration 10 TR-069 zur automatischen Konfiguration Das Protokoll TR-069 wird für die automatische Konfiguration zwischen dem ARGUS und dem Autokonfigurationsserver (ACS) des Providers verwendet. Die nachfolgend bes- chriebenen Mechanismen und Abläufe sind stets kundenspezifisch. Die hier beschriebene Umsetzung im ARGUS gilt ausschließlich für Anschlüsse der Deutschen Telekom AG...
  • Seite 103 VoIP-Service einsehbar. <Infos> TR-069-Beispiele Im Beispiel handelt es sich um einen BNG-Anschluss mit easy Login und VoIP- Dienst. ARGUS zeigt direkt die eigene VoIP-Rufnummer an (z. B. +492351 90702). Der Internet-Zugangscheck war erfolgreich. Im Beispiel handelt es sich um einen BNG-Anschluss mit easy Login ohne VoIP-Dienst.
  • Seite 104 10 TR-069 zur automatischen Konfiguration Im Beispiel handelt es sich um einen „Radius-Anschluss“ (Authentifizierung gegen Radius Server). Hier können keine VoIP-Daten empfangen werden.  ARGUS baut am Radius automatisch eine neue PPP-Einwahl mit den im PPP-Profil konfigurierten Daten auf. Der Internet-Zugangscheck war erfolg- reich.
  • Seite 105 ACS-Server aufgebaut werden. Das lässt den Rückschluss zu, dass z. B. der Server aktuell nicht erreichbar ist oder Zertifikat- sproblem vorliegt. Dennoch konnte eine Verbindung mit den im PPP-Profil  konfigurierten Daten aufgebaut werden.  Der Internet-Zugangscheck war erfolg- reich. ARGUS 152...
  • Seite 106 ACS-Adresse sein oder es besteht ein DNS-Problem, die PPP-Verbindung konnte dennoch mit den im PPP-Profil konfigurierten Daten aufgebaut werden. Konfiguration von TR-069, s. Seite 97. Der ACS kann im ARGUS eine TR-069-Sperre setzen. Diese kann zurückgesetzt werden, s. Seite 337. ARGUS 152...
  • Seite 107 10 TR-069 zur automatischen Konfiguration ARGUS 152...

  • Seite 108: Services + Tests

    - VoIP Ruf - IPTV - Video on Demand - HTTP-Upload - VoIP warten - IPTV-Scan - FTP-Download - VoIP PESQ-Test - IPTV passiv - FTP-Upload - FTP-Server - Textbrowser Mögliche Tests die über die verschiedenen Services durchgeführt werden können. ARGUS 152...

  • Seite 109: Anzeige Von Service-Statistiken

    11 Services + Tests 11.1 Anzeige von Service-Statistiken  ARGUS im Statusbildschirm Physik, VL und Service sind aktiviert.         Mit den Cursortasten auf einen Service (im Bsp. Data) wechseln.    ...

  • Seite 110: Testübersicht Und Hotkey-Belegung

    S. 131 Traceroute s. S. 137 HTTP-Download  s. S. 141 HTTP-Upload (BRITT)  HTTP-Upload  s. S. 146 FTP-Download  s. S. 150 FTP-Upload  s. S. 154 FTP-Server  s. S. 158 Textbrowser,  s. S. 165 ARGUS 152...
  • Seite 111 S. 222 PESQ s. S. 248 = nicht bei VDSL Damit ARGUS diese Tests ausführen kann (Ausnahme: VPI/VCI-Scan, ATM-OAM-Ping, Loop), muss vorher eine Virtual Line konfiguriert werden. Die Konfiguration wird im Virtual Line Kapitel beschrieben, siehe Seite 81. ARGUS 152...

  • Seite 112: Lte-Einstellungen

    12 LTE Mit der LTE-Funktion und einem dafür freigegebenen LTE-Stick (inkl. einer SIM-Karte) erlaubt es ARGUS alle verfügbaren Netze zu scannen (LTE-Scan) und deren Verbindungs- parameter zu ermitteln. Auch Datentests sind so möglich. Setzen Sie vor dem Betrieb eine gültige SIM-Karte ein (kein Lieferumfang).

  • Seite 113: Aufbau Der Lte-Verbindung

    12 LTE 12.2 Aufbau der LTE-Verbindung ARGUS im Statusbildschirm ARGUS verwendet für den LTE- Verbindungsaufbau das voreingestellte Profil (im Beispiel PPP VLAN 7/8). Der Test ist noch nicht gestartet! Bedeutung der Pfeile in der Schicht 1-Box: grauer Pfeil: kein Test gestartet...

  • Seite 114: Abbau Der Lte-Verbindung Und Speichern Der Ergebnisse

    Der Abbau und das Speichern der Ergebnisse einer LTE-Verbindung wird wie bei VDSL durchgeführt, siehe Seite 69. Speichern der Ergebnisse ohne Abbau der LTE-Verbindung Das Speichern der Ergebnisse einer LTE-Verbindung ohne diese zu beenden wird wie bei VDSL durchgeführt, siehe Seite 70. ARGUS 152...
  • Seite 115 -12 dB bis -5 dB -5 dB bis -1 dB -1 dB bis 4 dB gelb 4 dB bis 9 dB gelb 9 dB bis 19 dB grün 19 dB bis 40 dB grün Bedeutung RSRP, RSRQ und SINR, siehe Seite 361. ARGUS 152...

  • Seite 116: Lte-Scan Starten

    12 LTE 12.3 LTE-Scan Beim LTE-Scan werden alle verfügbaren Anbieter und Frequenzbänder gescannt. 12.3.1 LTE-Scan starten ARGUS im Statusbildschirm.  Aufbau der LTE-Verbindung    LTE aktivieren <Start>  LTE-Verbindung aufgebaut.   Anzeige der LTE- Verbindungs- <Infos> parameter, s. Seite 113 Anzeige der verfügbaren Tests...
  • Seite 117 Sekunden in Anspruch nehmen. Der Scan ist abgeschlossen, wenn die Sanduhr in der Statusanzeige  verschwindet. ARGUS zeigt alle verfügbaren Anbieter und Frequenzbänder an. Die Detailinformationen, wie Signal- stärke, Signalqualität und Signalrausch- abstand können nur für den zur SIM-Karte gehörenden bzw.
  • Seite 118 Bei einer Loop werden alle ankommenden Ethernet-Rahmen auf Schicht 1 (L1)  unverändert wieder an den Sender zurückgesendet. Bei einer Loop auf Schicht 2 (L2) des OSI-Modells, tauscht ARGUS die Quell-MAC- Adresse gegen die Ziel-MAC-Adresse und sendet dann alle ankommenden Ethernet-...
  • Seite 119 Gerät im gleichen VLAN kommunizieren, nicht jedoch mit einem Gerät in anderen VLANs. Bereich: von 0 bis 4095 Voreinstellung: 2 Die IDs 0, 1 und 4095 sind für Manage- mentzwecke reserviert und sollten nur unter Vorbehalt genutzt werden. ARGUS 152...
  • Seite 120 Gerät im gleichen VLAN kommunizieren, nicht jedoch mit einem Gerät in anderen VLANs. Bereich: von 0 bis 4095 Voreinstellung: 2 Die IDs 0, 1 und 4095 sind für Manage- mentzwecke reserviert und sollten nur unter Vorbehalt genutzt werden. ARGUS 152...
  • Seite 121 Adresse (statische IP) verwendet werden soll, oder ob der Server (ferne Seite) die IP-Adresse vergibt (DHCP-Client). Voreinstellung: Statische IP Eigene Eigene IP-Adresse des ARGUS Bereich: 0.0.0.0 bis 255.255.255.255 Adresse Voreinstellung: 0.0.0.0 (Vergabe siehe RFC 3330) Bei Durchführung einer Layer 3-Loop sind auch die Einstellungen für Layer 2 von Relevanz.
  • Seite 122 VLAN ID (auch Inner oder Customer genannt) und TPID mit den Einstellungen des  1. VLAN tags übereinstimmen. - = es wird nicht geloopt x = es wird, unabhängig ob die empfangenen Ethernet-Pakete VLANs enthalten oder nicht, geloopt. ARGUS 152...
  • Seite 123 13 Loop Loop starten ARGUS im Statusbildschirm.  Aufbau der Ethernet-Verbindung  Das im Display angezeigte Profil  (im Beispiel Profil 1) wird für die Loop  verwendet.  Ethernet aktivieren. <Start>    Anzeige der Ethernet- <Infos> Verbindungsparameter.
  • Seite 124 Gesamtdauer des Tests Dauer Anzahl der geloopten Pakete Looped Anzahl der geloopten Pakete pro Durch- Sekunde schnitt Anzeige des Statusbildschirms. <Status>  Speichern der Ergebnisse Das Speichern der Ergebnisse des Loop-Tests erfolgt wie bei VDSL, siehe Seite 69. ARGUS 152...
  • Seite 125 Andere Schnittstellen wie VDSL oder Ethernet setzen nicht auf ATM auf. 14.1 VPI/VCI-Scan Beim VPI/VCI-Scan überprüft ARGUS, welche VPI/VCI-Kombinationen am Testanschluss aktiv sind: ARGUS sendet für alle möglichen VPI/VCI-Kombinationen ein Testpaket und wartet auf ein Antwortpaket.  Für den VPI/VCI-Scan werden folgende im Profil gespeicherte Parameter benötigt (bei bereits aufgebauter xDSL-Verbindung sind die Anschlussparameter, z.

  • Seite 126: Initialisierung

    Initialisierung   Der VPI/VCI-Scan startet automatisch.  VPI/VCI-Scan   ARGUS zeigt die aktuell getestete VPI/ VCI-Kombination und die zuletzt gefundene aktive VPI/VCI-Kombination (im Beispiel: 1/32) an. Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden, siehe oben Testabbruch...
  • Seite 127 14 ATM-Tests  VPI/VCI-Scan Ergebnis   Nach Abschluss des VPI/VCI-Scans zeigt ARGUS die am Testanschluss aktiven VPI/VCI-Kombinationen an.  Anzeige des <Status> Statusbildschirms VPI/VCI-Scan neu starten <Neu>          Ergebnisanzeige verlassen ...

  • Seite 128: Atm-Oam Ping

    Bereich: VPI: 0 bis 255, VCI: 32 bis 65535 Voreinstellung: VPI: 1, VCI: 32 Anzahl der Testpakete, die ARGUS versendet.  Anzahl Pings Bei Eingabe von 0 sendet ARGUS kontinuierlich, bis der ATM- OAM-Ping manuell abgebrochen wird. Bereich: 1 bis 99999 Voreinstellung: 3...
  • Seite 129 Pings an, siehe S. 128. Der ATM-OAM-Ping Test startet Initialisierung automatisch.   ATM-OAM-Ping ARGUS zeigt die aktuelle Anzahl der gesendeten Testpakete, die aktuelle Anzahl der Anwortpakete und den VPI/ VCI, auf dem der Ping ausgeführt wird, an.  Anzeige des Statusbildschirms, <Status>...
  • Seite 130 14 ATM-Tests  ATM-OAM-Ping-Ergebnis   Am Ende des ATM-OAM-Pings zeigt ARGUS das Ergebnis automatisch an, bei der Einstellung „endlos“ muss der Test manuell abgebrochen werden:  Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl verlorene Pakete Minimale Paketumlaufzeit Maximale Paketumlaufzeit Durchschnittliche Paketumlaufzeit Anzeige des Statusbildschirms.

  • Seite 131: Einstellung

    15 IP-Tests 15.1 IP-Ping Beim IP-Ping prüft ARGUS, ob eine Verbindung über Ethernet oder via xDSL über einen DSLAM und das ATM/IP-Netz zum Internet Service Provider (ISP) oder einer anderen Rechner- oder Serveradresse möglich ist. ARGUS sendet an eine vorgegebene IP- Adresse (Gegenstelle) ein Testpaket und wartet anschließend auf ein Antwortpaket.
  • Seite 132 Adressen auch Port-Informationen Cursor in der Displayzeile hinzufügen. verschieben Eingabe der Anzahl der Pings, die ARGUS an die IP-Adresse Anzahl Pings versendet. Bei Eingabe einer 0 sendet ARGUS kontinuierlich, bis der Test manuell abgebrochen wird.  Bereich: 1 bis 99999...

  • Seite 133: Paketgröße

    Router) in mehrere Pakete zerlegt werden. Fragmentierung verboten, d. h. die Testpakete werden ggf. vom Netzwerk (bzw. von Routern) verworfen (ARGUS bekommt keine Antwortpakete). ARGUS bestimmt die maximale Paketgröße des auto Pfades zur Ziel-Adresse (Path-MTU) und zerlegt die Testpakete so, dass die Pakete mit minimaler Verzögerung übertragen werden (keine...
  • Seite 134    z. B. IP-Ping auswählen IP-Ping-Parameter <Ein- stellung> ändern, siehe Seite 131.  ARGUS zeigt die im Profil gespeicherten Adressen an. Adresse für den Ping auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 131. <Edit> ...
  • Seite 135 15 IP-Tests Nach Testablauf zeigt ARGUS die IP-Ping Ergebnis Ergebnisse an: Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl wiederholte Pakete Prüfsummenfehler Fehlerhaft empfangene Pakete Minimale Paketumlaufzeit in ms Maximale Paketumlaufzeit in ms Durchschnittliche Paketumlaufzeit in ms Ausgewählte Paketgröße in Byte Anzeige der URL und der IP- <Ziel>...
  • Seite 136 Es kann bei Bedarf ein neuer Test gestartet werden. Die xDSL-Verbindung und der Service sind noch aufgebaut (Abbau der Verbindung im Statusbildschirm mit <Stopp> Fehlermeldungen beim IP-Ping Sobald ein Fehler auftritt, zeigt ARGUS eine Fehlermeldung an.   Anzeige des Statusbildschirms. <Test- Status>...

  • Seite 137: Traceroute S

    15 IP-Tests 15.2 Traceroute Beim IP-Traceroute versendet ARGUS Testpakete und zeigt alle Netzknoten (Hops) und deren Antwortzeiten auf dem Weg zur Zieladressse an. Mit diesen Angaben können mögliche Verzögerungen im Netzwerk genau lokalisiert werden. Für den IP-Traceroute werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
  • Seite 138 Der Service Data und die VDSL- Verbindung sind aktiv.  Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>   z. B. Traceroute auswählen  Traceroute-Parameter <Ein- stellung> ändern, siehe S. 137.  Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 139 15 IP-Tests ARGUS zeigt die im Profil gespeicherten  IP-Adressen bzw. URLs an. Adresse für den Traceroute-Test auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse zum Ändern editieren,  <Edit> Bedienung s. Seite 131. Im Beispiel wird ein Traceroute mit der IP-Version IPv4 durchgeführt.
  • Seite 140 (im Bsp. Hop 1).  Wechsel zum nächsten Hop, im <> Bsp. Hop 2. Wechseln zum vorherigen Hop. <> Ergebnisanzeige verlassen Ergebnis speichern?  Traceroute-Ergebnis speichern siehe auch IP-Ping (siehe Seite 136). Trace-File zum PC senden (siehe Seite 97). ARGUS 152...

  • Seite 141: Http-Download  S

    15 IP-Tests 15.3 HTTP-Download Beim HTTP-Download lädt ARGUS die Daten einer Webseite oder eine Datei herunter. ARGUS zeigt die aktuelle „Netto-Downloadrate“, die Nutzdaten der IP-Pakete und nach Abschluss des HTTP-Downloads die Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Für den HTTP-Download werden folgende im Profil gespeicherte Parameter benötigt: Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine...
  • Seite 142 HTTP-Download „nur“ die HTML-Seite. ARGUS wertet den HTML-Code nicht aus, so dass ein eventuell enthaltener Link auf eine „echte“ www-Adresse nicht berücksichtigt wird. ARGUS zeigt in diesem Fall keinen Fehler an, da die HTML-Seite der angegebenen „Quell/Ziel“-Adresse fehlerfei geladen wurde....
  • Seite 143 Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 48).       Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>  z. B. HTTP-Download auswählen  Anzeige der verfügbaren <Profil> HTTP-Download-Profile.  Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 144 (im Bsp. 953,673 MB) Aktuell übertragene Daten Ingesamt übertragene Daten Aktuelle Ladezeit in h:min:s Verbleibende Ladezeit in h:min:s Anzahl der parallelen Downloads Anzeige des Test-Status, ohne <Test- Status> den Test zu beenden oder Starten eines weiteren Tests, s. S. 230. Testabbruch ARGUS 152...
  • Seite 145 Geladene Dateigröße  (im Beispiel 953,673 MB) Im Test übertragene Daten Maximal parallele Downloads Konfigurierte parallele Downloads    Ergebnisanzeige verlassen  HTTP-Download Ergebnis speichern s. Seite 135. Trace-File zum PC senden s. Seite 97. Ergebnis speichern? ARGUS 152...

  • Seite 146: Http-Upload (Britt)

    Der Test HTTP-Upload ist speziell auf die Durchführung gegen einen BRITT-Testserver (Breitband Referenz-Infrastruktur-Test Telekom) zugeschnitten.  ARGUS sendet dabei Daten ganz gezielt an einen bestimmen Server dessen Name unter Serveradresse im Serverprofil korrekt (mit Port) eingetragen sein muss. ARGUS zeigt u. a. die aktuelle Netto-Uploadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Upload- Versuchen) an.

  • Seite 147: Http-Upload  S. S. 146 X - X X X

    Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 141. Initialisierung In diesem Test sind folgende Parameter richtig zu konfigurieren: Server-Adresse (inkl. Porteingabe) Passwort (erhältlich beim Provider) Upload-Dateiname (bspw. 100MB) Upload-Dateigröße (bspw. 100 MB)  Der HTTP-Upload startet automatisch. ARGUS 152...
  • Seite 148 Anzeige des Test-Status: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 230. Auswahl eines neuen Einzeltests. <Neu> HTTP-Upload-Test stoppen. <Stopp> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> ARGUS 152...
  • Seite 149 Zeit für einen Upload in h:min:s. Zu ladene Dateigröße (im Bsp. 100,000 MB) Übertragene Daten (im Bsp. 127,311 MB)  Ergebnisanzeige verlassen  Ergebnis speichern s. IP-Ping Seite 135. Ergebnis speichern? Trace-File zum PC senden siehe Seite 97. ARGUS 152...
  • Seite 150 15 IP-Tests 15.5 FTP-Download Beim FTP-Download lädt ARGUS die Daten einer Datei. ARGUS zeigt die aktuelle Netto- Downloadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto- durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden.
  • Seite 151 (Voreinstellung ist mit gekennzeichnet).  Die Serverprofile werden auch für den HTTP-Download, HTTP-Upload und den FTP-Upload verwendet.     Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 141.  Der FTP-Download startet automatisch. Initialisierung ARGUS 152...

  • Seite 152: Ftp-Download

    Anzeige des Test-Status: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 230. Auswahl eines neuen Einzeltests. <Neu> FTP-Download-Test stoppen. <Stopp> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> ARGUS 152...
  • Seite 153 Übertragene Daten (im Bsp. 837,855 MB) Ingesamt zu übertragene Daten  (im Bsp. 2,789 GB) Maximale parallele Downloads Konfigurierte parallele Downloads    Ergebnisanzeige verlassen  Ergebnis speichern s. IP-Ping Seite 135. Trace-File zum PC senden siehe Seite 97. Ergebnis speichern? ARGUS 152...
  • Seite 154 15 IP-Tests 15.6 FTP-Upload Beim FTP-Upload sendet ARGUS die Daten einer Datei zu einem Server. ARGUS zeigt  u. a. die aktuelle Netto-Uploadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Upload-Versuchen) an. Bei Upload-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden.

  • Seite 155: Ftp-Upload

    (Voreinstellung ist mit gekennzeichnet).   Die Serverprofile werden auch für den HTTP-Download, HTTP-Upload und den FTP-Download verwendet.    Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 141.  Initialisierung Der FTP-Upload startet automatisch. ARGUS 152...
  • Seite 156 Anzeige des Test-Status: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 230. Auswahl eines neuen Einzeltests. <Neu> FTP-Upload-Test stoppen. <Stopp> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> ARGUS 152...
  • Seite 157 Zeit für einen Upload gesamte Dateigröße gesendete Dateigröße   Anzeige des Test-Status. <Test- Status> Neuen FTP-Upload starten. <Restart>    Ergebnis speichern s. IP-Ping Seite 135. Trace-File zum PC senden, siehe Ergebnis speichern? Seite 97. ARGUS 152...
  • Seite 158 In der Betriebsart FTP-Server verhält sich ARGUS als Server für FTP-Anfragen. ARGUS bedient in diesem Fall FTP-Download- und FTP-Upload-Anfragen.  Diese Anfragen können von einem zweiten Endgerät (z. B. ein weiterer ARGUS) an einer xDSL- oder Ethernet-Verbindung gesendet werden. Auf diese Weise lässt sich ein Ende-zu-Ende-Durchsatz-Test durchführen und die maximal mögliche Durchsatzrate für diese Verbindung ermitteln....

  • Seite 159: Ftp-Server

    Test zu beenden oder Starten eines weiteren Tests, s. S. 230. ARGUS 1 wartet nun auf eine FTP-Anfrage von einem zweiten Endgerät  (im Beispiel 2. ARGUS). Der IP-Modus ist im Beispiel „statisch“, die IP-Netzmaske defaultmäßig konfiguriert. ARGUS 152...
  • Seite 160 15 IP-Tests ARGUS 2 - FTP-Down-/Upload  Für den ARGUS, der die FTP-Anfrage stellt (im Bsp. FTP-Download) können prinzipiell die gleichen Einstellungen übernommen werden wie bei einem FTP-Download-Test. Netzmaske und eigene IP-Adresse (IP-Modus: statisch) sollten zu den Einstellungen in ARGUS 1 passen.
  • Seite 161  Serverprofil markieren  (Voreinstellung ist mit gekennzeichnet).       Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 141.   Bedeutung der Testparamenter, siehe Seite 141, HTTP-Download. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 162 Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aus- sagekräftigen Geschwindigkeitswerte ermittelt werden. Es sollte deshalb eine möglichst große Datei (in Abhängigkeit der Anschlussgeschwindigkeit) zum Server gesendet werden. Liegt die Testdauer unter 10 Sekunden zeigt ARGUS am Ende des Tests keine Datenrate und keine Zeit an. ...
  • Seite 163 Aktuell geladene Bytes (im Beispiel 161,428 MB) Zu ladene Gesamtdateigröße (im Beispiel 952,153 GB) Anzahl der parallelen und konfigurierten Downloads Aktuelle Dauer des Downloads in h:min:s Verbleibende Ladezeit Anzeige des Test-Status, ohne <Test- Status> den Test zu beenden. Testabbruch ARGUS 152...
  • Seite 164 (im Beispiel 952,153 MB) Maximale parallele Downloads Konfigurierte parallele Downloads            Ergebnisanzeige verlassen.    Ergebnis speichern s. IP-Ping Seite 135. Trace-File zum PC senden, siehe Seite 97. Ergebnis speichern? ARGUS 152...

  • Seite 165: Einstellung

    Verbindung aufgebaut ist, erfolgt an die- ser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Pro- fil (s. Seite 48). Der Service Data und die VDSL-Verbind- ung sind aktiv. Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp> ARGUS 152...
  • Seite 166 Anzeige der URL und der IP-Adresse. <Ziel> Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 230. Testabbruch Anzeige der bisher ermittelten Testergebnisse, Speichern (automatische Abfrage) möglich. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 167 Auswahl eines neuen Einzeltests. <Neu> Beenden des laufenden Tests. <Beenden> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> Ergebnis speichern? Textbrowser-Ergebnis speichern siehe auch IP-Ping (siehe Seite 136). Trace-File zum PC senden (siehe Seite 97). ARGUS 152...
  • Seite 168 15 IP-Tests ARGUS 152...
  • Seite 169 16 Netzwerkscan 16 Netzwerkscan Bei einem Netzwerkscan ermittelt ARGUS alle Hosts, Dienste und Server, die in einem vorkonfigurierten Subnetz vorhanden sind und zeigt diese an. Der Netzwerkscan lässt sich nur an einer Ethernet-Schnittstelle durchführen. Ein Scan über DSL ist nicht möglich.
  • Seite 170 Verbindung sind aktiv.  Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>   z. B. Netzwerkscan auswählen  Netzwerkscan-Parameter <Ein- stellung> ändern, siehe S. 169.  Der Netzwerkscan startet automatisch. Initialisierung Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 171 Test zu beenden oder zum Starten eines weiteren Tests, s. S. 230.  Es werden maximal 50 Einträge pro Test gespeichert. Der Netzwerkscan wurde abgeschlossen. Die Ergebnisse sind nun unter den ent- sprechenden Menüeinträgen zu finden. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 172 Zu jedem Client (IP) wird zudem die Anzahl der offenen Ports in den eckigen Klammern angezeigt. Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 230. Einen Client auswählen. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 173 Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 230. Auswahl der Servertypen. Im Beispiel: Auflistung der vorhandenen Webserver in diesem Netzwerk. Ergebnisanzeige verlassen Netzwerkscan-Ergebnis speichern, siehe Ergebnis speichern? auch IP-Ping (siehe Seite 136). ARGUS 152...
  • Seite 174 17 VoIP-Tests 17 VoIP-Tests ARGUS arbeitet als VoIP-Endgerät mit aktiver Akustik, sodass eine Sprachverbindung aufgebaut werden kann. Als VoIP-Signalisierungs-Protokoll steht SIP (Session Initiation Protocol) zur Verfügung. Der Rufaufbau kann sowohl mit als auch ohne Registrar/Proxy abgewickelt werden. Mit ARGUS können VoIP-Verbindungen (DSL-Telefonie) via xDSL und Ethernet aufgebaut werden.
  • Seite 175 VoIP-Profil editieren. <Edit>  Markiertes Profil editieren  Zunächst ist festzulegen, ob mit Hilfe eines Assistenten konfiguriert werden soll oder manuell.   Der Assistent fragt nur eine Untermenge aller Konfigurationspunkte ab.   Fortsetzung auf nächster Seite ARGUS 152...

  • Seite 176: Voip Account Einstellungen

    ARGUS nur noch die für diesen Provider kundenspezifischen/ persönlichen Daten (wie z. B. DSL-Rufnummer, E-Mail-Adresse, Pass- wort) ab. Der ARGUS ergänzt automatisch alle ihm zu diesen Provider allgemein bekannten Konfigurationspunkte. Mit der Einstellung manuell werden die unter „Manuelle Konfiguration“ konfigurierten Werte für das VoIP-Profil verwendet.

  • Seite 177: Manuelle Konfiguration

    IP-Ping test durchgeführt, siehe S. 131. Outbound Proxy/SBC Port: Port des Proxy Servers Bereich: 0 bis 65535 Voreinstellung: 5060 DNS-Auflösung Hier kann die Art der DNS-Auflösung eingestellt werden. Festlegung, ob SRV Record oder A/AAA Record. Voreinstellung: SRV Record ARGUS 152...
  • Seite 178 Festlegung welches Transportprotokoll verwendet werden soll.  Protokoll Wahl zwischen UDP und TCP. Bei der Einstellung TCP-Fallback versucht ARGUS bei einem Datenstrom mit großen Paketen das TCP-Protokoll statt UDP zu verwenden. Das TLS-Protokoll (ehem. SSL) ist ein hybrides Verschlüsselungsprotokoll zur sicheren Datenübertragung.
  • Seite 179 Geschwindigkeit wiederholt (einige Male 1 Sek., dann 2 Sek., dann 4 Sek. warten usw.). Voreinstellung: standard Vorhan. Vorhandene Registrierung am Registrar entfernen. Bei Einstellung „ja“, exklusive Registrierung von ARGUS Regist. entf. am Registrar Server. Bei „nein“ Einreihung in die Liste bestehender Registrierungen.  Voreinstellung: ja...
  • Seite 180 17 VoIP-Tests Bei Wahl der Einstellung „ein“ überträgt ARGUS bei  Stille- Sprechpausen keine Sprachpakete.  erkennung Dies kann jedoch hinter einem NAT-Router zu  Problemen mit der Port-Zuordnung führen. Mit der Ein- stellung „nicht verwendet“ wird der Gegenseite die Eigenschaft der „Stillerkennung“...
  • Seite 181 Voreinstellung: 80 ms VoIP-DTMF-Dauer anheben bzw. absenken. STUN Server Verwende Verwende STUN: Einstellung ja oder nein. Liegt zwischen dem ARGUS und der nächsten Gegenstelle STUN (Gateway) ein NAT-Router, muss STUN verwendet werden, damit ARGUS ermitteln kann unter welcher IP-Adresse der ARGUS von der Gegenseite sichtbar ist.
  • Seite 182 Der MOS-Wert (Mean Opinion Score) beurteilt die Grenzwerte Sollwert Qualität von Sprachdaten. Die MOS-Qualitätsskala reicht von 5 (ausgezeichnet) bis 1 (mangelhaft). ARGUS zeigt abhängig vom eingestellten MOS-Sollw- ert während der bestehenden VoIP-Sprachverbindung „OK“ (aktueller MOS-Wert erreicht den MOS-Sollwert) oder „FAIL“ an. Bereich: 1.0 bis 5.0 ...

  • Seite 183: Prio Bereich: 0 Bis

    Die VLAN-Priorisierung auf Schicht 2 (L2) ist eine Erweiterung des  Layer 2 Ethernet-Headers. VLAN Prio VLAN-Priorisierung der Nutzdaten (RTP). RTP VLAN Bereich: 0 bis 7 Prio Voreinstellung: 0 VLAN-Priorisierung der SIP-Daten (Signalisierung). SIP VLAN Bereich: 0 bis 7 Prio Voreinstellung: 0 ARGUS 152...

  • Seite 184: Voip-Telefonie Starten

    Verbindung mit dem voreingestellten Profil (s. Seite 48).   Dauer der Aktivierung, <Infos> Seite 189. Testauswahl öffnen. <Test> Service deaktivieren. <Stopp>     z. B. VoIP Ruf auswählen.    Fortsetzung auf nächster Seite ARGUS 152...

  • Seite 185: Initialisierung

    MOS-Wert und zeigt an, ob die Sprachqualität den eingestellten MOS- Sollwert (s. Seite 182) erreicht („OK“ oder „FAIL“). Auch zeigt ARGUS die Einstufung des MOS-Werts nach ITU-T P.800 (im Bsp. Good) an. Zusätzlich wird neben der RTP-Loss-Rate auch die Dauer der Verbindung und der aktuell verwendete Sprachcodec (im Beispiel G.711 Alaw, s.
  • Seite 186 Seite 349.  Anzeige MOS-Infos (für gesendete und empfangene Pakete): - Aktueller MOS - Durchschnitts-MOS - Min./max. Wert des MOS - Idealer MOS (möglicher MOS ohne Störungen, abhängig vom Codec) Weiter zum Display „VoIP Übersicht“. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 187 Pakete errechnete Verzögerung  (Network Delay): Aktuell, Durchschnitt,  Min., Max. Erscheint die Meldung „keine Daten“, wird RTCP von der Gegenseite nicht unterstützt. ARGUS zeigt die verfügbaren Codecs der Gegenseite an. Weiter zum Display „VoIP Übersicht“. Zurück zum Display „MOS-Infos“, <MOS> Ringnavigation.
  • Seite 188 Bedeutung der aufgezeigten Symbole, siehe Seite 349.  Zurück zum Statusbildschirm, ohne den Test zu beenden.  ARGUS im Statusbildschirm.  Über den Service VoIP ist noch ein Test aktiv (gekennzeichnet durch das grüne „Hammer-Symbol“).   Mit den Cursortasten den Service VoIP auswählen...
  • Seite 189 <Test> Übersicht. Anzeigen der VoIP-Ruf- <Infos> oder Parameter.   ARGUS zeigt die Dauer des aktiven VoIP Services, sowie das verwendete Protokoll und den Benutzernamen an.  Anzeige der Registrierungs- <SIP> details: Status-Codes, Registrar- IP, verwendeter Registrar, Outbound Proxy/SBC und verwendete URL uvm.
  • Seite 190 17 VoIP-Tests ARGUS stellt die SIP-Kommandos im Service VoIP dar. Weitere Infos, s. Anhang (s. Seite 360 Software-Lizenzen).     Fügt allen Ereignissen einen <Zeit> Zeitstempel hinzu.       Der Zeitstempel erfolgt von der ARGUS internen Systemuhrzeit, ...

  • Seite 191: Voip-Ergebnisse Im Überblick

    Anzeige / Erklärung Log mit Anzeige der ausgetauschten SIP- SIP-Log Methoden und Status-Codes. Im Ergebnisbildschirm Registerstatus zeigt  Registerstatus ARGUS alle wichtigen Registrierungs- und  Registrar-Infos an. Während des Gesprächs / einer Verbindung: Anzeige / Erklärung Aktueller MOS-Wert, aktuell verwendeter MOS-Wert, Sprach-Codec Sprach-Codec.

  • Seite 192: Voip Back-To-Back

    Im Bsp. 10.0.0.2 ARGUS 1 ARGUS 2 Für den VoIP-Ruf ist nun im ARGUS 1 die IP-Adresse des ARGUS 2 als Ziel-Rufnummer eingetragen. Für den ARGUS 2 ist als Ziel-Rufnummer die IP-Adresse des ARGUS 1 einzutragen. Der Rufaufbau erfolgt genauso wie beim VoIP-Ruf bzw. VoIP-warten, s. Seite 184.

  • Seite 193: Voip Warten

    17 VoIP-Tests 17.2 VoIP warten Bei dem Test „VoIP warten“ verhält sich ARGUS wie ein VoIP-Telefon. Für „VoIP warten“ müssen die „VoIP Ruf“- (siehe S. 185) sowie die „VoIP warten“- Parameter konfiguriert werden: Aufbau des Services.   Das für den xDSL-Verbindungsaufbau gewählte Profil (im Beispiel Profil 1) wird...
  • Seite 194  Für den Test „VoIP warten“ gibt es die  Konfigurationsmöglichkeiten: - Automatisch - Echo Test Voreinstellung: Automatisch ARGUS verwendet als eigene Rufnummer den eingetragenen Benutzernamen unter SIP- Parameter, siehe S. 190.  VoIP warten starten Der Service VoIP und die VDSL-...
  • Seite 195 Der Verbindungsabbau erfolgt wie beim IP-Ping. Durch Betätigen der „Abbruch“- Taste wird zunächst jedoch nur die Verbindung abgebaut (falls eine bestanden hat). Die Registrierung von ARGUS am Registrar bleibt jedoch hergestellt  (Service VoIP aktiv), ARGUS bleibt für Anrufer erreichbar (ein kommender Ruf kann abgelehnt oder angenommen werden).

  • Seite 196: Testparameter

    18 IPTV-Tests 18 IPTV-Tests 18.1 IPTV ARGUS fordert einen Datenstrom von einem Server an (ARGUS ersetzt je nach Anschlussart die Settop-Box (STB) bzw. Modem und die STB) und überprüft die Regelmäßigkeit der ankommenden Pakete, den Verlust von Paketen und die Einschalt- bzw.

  • Seite 197: Einstellung

    Die Kanalliste kann profilübergreifend verwendet und editiert Kanalauswahl werden. Ingesamt können bis 250 Kanäle angelegt werden. Mit Hilfe der PC-Software WINplus/WINanalyse kann man eine Konfiguration auch komfortabel über den PC erzeugen und in den ARGUS laden. Auswahl der TV-Testkanäle für den IPTV-Test. Kanal editieren <Edit>...

  • Seite 198: Error  Indication

    Bereich: 0 bis 10 000 Voreinstellung: 0 Festlegung der Grenzwerte für die CC Fehler. CC Fehler Bereich: 0 bis 10 000 Voreinstellung: 0 Festlegung der Grenzwerte für die CC-Fehlerrate. CC Fehlerrate Bereich: 0.00 % bis 100.00 % Voreinstellung: 0.00 % ARGUS 152...
  • Seite 199 Bereich: 0.00 % bis 100.00 % Voreinstellung: 0.00 % Festlegung der Grenzwerte für die RTP-Verlustrate des gesamten Gesamt RTP- Verlustrate Tests. Bereich: 0.00 % bis 100.00 % Voreinstellung: 5.00 % Eingabe eines Profilnamens für das IPTV-Profil. Profilname Bedienung, siehe Seite 27. ARGUS 152...

  • Seite 200: Mehrere Virtual Lines

    18 IPTV-Tests 18.1.1 Mehrere Virtual Lines ARGUS kann bis zu 4 Virtual Lines für den Service IPTV verwenden. Dabei werden die IGMP VL für die Übertragung des IGMP-Protokolls und die Virtual Lines 1-3 für den Empfang der Video-/Audioströme verwendet. ...
  • Seite 201 Seite 87.     Softkeybelegung umschalten  Das markierte Profil wird in <> der Liste um eine Stelle nach unten gesetzt. Das markierte Profil wird in <> der Liste um eine Stelle nach oben gesetzt. ARGUS 152...
  • Seite 202 Profil (s. Seite 48).      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>          Anzeige der IPTV-Profile, siehe <Profil> Seite 197. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 203 Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV-Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Neuen Kanal auswählen. <Kanal> Anzeige des Test-Status, ohne den <Test-...
  • Seite 204 Anzeige der Testdauer Anzeige des gewählten Sendernamens Anzeige der IP-Adresse des Senders Anzeige des Ports des Senders Anzeige der IGMP-Latency (Einschaltzeit des Programms) in ms Wechsel zu den RTP/UDP- <RTP/UDP> Details, siehe S. 205. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 205 Anzahl der Paket-Verluste während des Tests Wechsel zu den MPEG2 - <MPEG2> Details, siehe S. 206.    Displayanzeige: Anzeige der aktuellen Paket-Verlustrate Anzeige der minimalen Paket-Verlustrate Anzeige der maximalen Paket-Verlustrate Anzeige der durchschnittlichen  Paket-Verlustrate Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 206 S. 208. Wechseln zu den IPTV-Infos, <Infos> siehe S. 204. Displayanzeige: Anzahl der aktuellen MPEG-Pakete Anzahl der minimalen MPEG-Pakete Anzahl der maximalen MPEG-Pakete Anzahl der durchschnittlichem MPEG- Pakete Anzahl der Summe der MPEG-Paketen  Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 207 Abspieluhr und den im MPEG- Transportstrom enthaltenen Zeitstempeln (PCR) und dient dem Einhalten der richtigen Abspielgeschwindigkeit.  Displayanzeige: Anzahl der aktuellen CC-Fehler Anzahl der minimalen CC-Fehler Anzahl der maximalen CC-Fehler Anzahl der durchschnittlichen CC- Fehler Summe der CC-Fehler ARGUS 152...
  • Seite 208           Anzeige der Codecs und der PIDs. PIDs (Packet Identifier) kennzeichnen Audio, Video und PCR-Komponenten der jeweiligen Programme.  Wechsel zur vorherigen <Vorherige> Übersicht Wechsel zur nächsten Übersicht <Nächste> ARGUS 152...
  • Seite 209 OK/FAIL-Übersicht des IPTV-Tests. <OK/FAIL> Displayanzeige: aktuelle Verlustrate (in %) gesamte Verlustrate (in %) Sequenzfehler Latency (in ms) Audio Bytes (in Byte) Video Bytes (in Byte) Sync Error Error Indication PCR Jitter (in ms) CC Fehler CC Fehlerrate (in %) ARGUS 152...
  • Seite 210 Maximaler Delay Factor Durchschnittlicher Delay Factor MLR (Media Loss Rate) während des Tests Anzeige der IPTV-Test-Detail- <Detail> Informationen, siehe S. 204 f. Ergebnisanzeige verlassen  Ergebnis speichern siehe IP-Ping Seite 136. Trace-File zum PC senden (siehe Ergebnis speichern? Seite 97). ARGUS 152...

  • Seite 211: Testparameter

    18 IPTV-Tests 18.2 IPTV-Scan ARGUS überprüft die Verfügbarkeit von TV-Sendern. ARGUS zeigt zusätzlich die Umschaltzeit zwischen den TV-Sendern an. Es können drei benutzerdefinierte „Scan-Profile“ erstellt werden. Für den IPTV-Scan werden folgende im Profil gespeicherte Einstellungen benötigt (bei bereits aufgebauter xDSL- oder Ethernet-Verbindung sind die Anschlussparameter, z. B. der Sollwert gesperrt): Protokollunabhängige Parameter:...
  • Seite 212      Markiertes Scan-Profil editieren.                Markierten Parameter editieren  und ändern          ARGUS 152...
  • Seite 213 Ingesamt können bis 250 Kanäle angelegt werden. Mit Hilfe der PC- Software WINplus/WINanalyse kann man eine Konfiguration auch komfortabel über den PC erzeugen und in den ARGUS laden.  Auswahl der TV-Testkanäle für den IPTV-Scan: ARGUS zeigt zunächst die bereits ausgewählten TV-Kanäle in der...
  • Seite 214 Der markierte Kanal wird in < > der Liste um eine Stelle nach oben gesetzt. Kanalauswahl in angezeigter Reihenfolge übernehmen Version des Management-Protokolls zum An-/Abmelden an einer IGMP Version Multicast-Gruppe (nur für Broadcast-TV). Bereich: 2 bis 3 Voreinstellung: 3 ARGUS 152...
  • Seite 215 Umschaltzeit Die Umschaltzeit ist die Zeitspanne zwischen Anforderung und Eintreffen eines IPTV-Kanals.  Übersteigt die gemessene Umschaltzeit den hier angegebenen Wert, bewertet ARGUS den Test als fehlgeschlagen, Displayanzeige „Fehlge. (Fehlgeschlagen)“. Bereich: 1 bis 25 Sekunden Voreinstellung: 5 Sekunden Eingabe eines Profilnamens für das IPTV-Scan-Profil, Bedienung Profilname siehe Seite 27.

  • Seite 216: Initialisierung

    Profil (s. Seite 48).    Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>        Anzeige der IPTV-Scan-Profile, <Profil> siehe Seite 212. Fortsetzung auf nächster Seite Initialisierung ARGUS 152...
  • Seite 217 Der IPTV-Scan startet automatisch.  Anzeige der benötigten Umschaltzeiten zwischen den TV-Kanälen. Kann ein TV- Kanal nicht während der eingestellten Zeitspanne empfangen werden, zeigt ARGUS im Display „Fehlge.“ an.  Anzeige des Test-Status, ohne <Test- Status> den Test zu beenden oder Starten eines weiteren Tests, s.

  • Seite 218: Iptv Passiv

    Client) Anschluss passiv Ethernet Set-Top-Box  (STB)  Statt einem PC oder einer STB, lässt sich auch ein zweiter ARGUS im STB- Betrieb anschließen. Protokollunabhängige Parameter sowie Testparameter-Einstellungen für IPTV passiv, siehe S. 196 f.    ...
  • Seite 219 VDSL-Verbindung ist synchron. Um im Bridge-Mode den Softkey zu erhalten, ist auf die <Test> Bridge-Box zu wechseln und diese zu aktivieren.  Die Services stehen im Bridge- Mode nicht zur Verfügung. Fortsetzung auf nächster Seite ARGUS 152...

  • Seite 220: Warten Auf Stream

    <Edit> Änderung der einzelnen Parameter, siehe Seite 197.    Initialisierung Initialisierung Initialisierung ARGUS prüft automatisch, ob IPTV- Streams verfügbar sind und zeigt diese   Im Beispiel wird ein möglicher Stream angezeigt. Aktualisierung der Kanalliste <Aktua- lisiere> <Test ...
  • Seite 221 Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV-Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“.  ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Neuen IPTV-Test starten bzw.  <Neu>...
  • Seite 222 18.4 VoD (Video on Demand) ARGUS fordert, in der Betriebsart VoD, einen Datenstrom von einem VoD-Server an. ARGUS ersetzt je nach Anschlussart die STB bzw. das Modem und die STB.  VoD-Dienste werden häufig via RTSP zur Verfügung gestellt, dieses Kontrollprotokoll unterstützt zusätzlich Steuerungsfunktionen.

  • Seite 223: Video-On-Demand

    RTSP, HTTP, FTP, MMS.  Streams Voreinstellung: RTSP Eingabe der Serveradresse von welcher der Stream geladen werden Serveradresse soll. Eingabe über die Zifferntasten. Mit dem rechten Softkey Eingabe umschalten (rechter Softkey ändert seine Bedeutung beim Drücken), siehe Seite 132. ARGUS 152...

  • Seite 224: Jitterbuffer

    Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. PCR Jitter: - Bereich: 0 bis 10 000 ms  - Voreinstellung: 8 ms Continuity Error: - Bereich: 0.0 bis 100 Prozent - Voreinstellung: 0.1 % Eingabe eines Profilnamens für das VoD-Profil. Profilname Bedienung siehe Seite 27. ARGUS 152...
  • Seite 225 Profil (s. Seite 48).      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>          Anzeige der VoD-Profile, siehe <Profil> Seite 223. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 226 PCR Jitter und die Continuity Error an. Werden die konfigurierten Grenzwerte überschritten, wird der VoD- Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Anzeige des Test-Status, ohne den <Test- Status>...
  • Seite 227 Wechsel zu den UDP- <UDP> Informationen, siehe Seite 228. Displayanzeige: Anzeige des aktuellen und des maximalen Continuity Errors in % Anzeige des Container-Typs  Displayanzeige: Anzeige der Stream-Pakete Anzeige der Stream-Bytes Anzeige der Stream Cont. Errors Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 228 Durchschnittliche Stream Bitrate Minimale Stream Bitrate Maximale Stream Bitrate Displayanzeige: Empfangene Pakete Maximaler Packet Jitter Aktueller Packet Jitter Wechsel zu den Stream- <Stream> Informationen, siehe Seite 229. Displayanzeige: Verlorene Pakete Out of sequence Pakete Fehlerhafte Pakete Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 229 Anzeige der Testdauer die mit OK und FAIL bewertet wurde, sowie des Fehlerstatus.  Die weiteren Testergebnisse werden ab Seite 227 dargestellt. Ergebnisanzeige verlassen  Ergebnis speichern siehe IP-Ping Seite 136. Ergebnis speichern? Trace-File zum PC senden s. Seite 97. ARGUS 152...
  • Seite 230 19 Parallele Tests 19 Parallele Tests ARGUS erlaubt das parallele Testen von verschiedenen IP-basierten Diensten (Data, VoIP, IPTV und VoD), die auf die xDSL- oder Ethernet-Schnittstellen aufsetzen. Die jeweiligen Einstellungen für einen Test werden in den dazugehörigen Kapiteln  beschrieben.
  • Seite 231 VoIP-Ruf, über die Services Data und VoIP, dargestellt. Die Anzeige und Bedienung für weitere parallele Tests, z. B. für IPTV, erfolgen wie bei Data und VoIP.  ARGUS im Statusbildschirm.  Der im Beispiel dargestellte Anschluss VDSL VTU-R sowie die Services Data und VoIP sind aktiv....
  • Seite 232 Aktueller verwendeter Upload in kbit/s wird prozentual auf dem gesamten Upstream-Bereich dargestellt. Cursor nach Anzahl der CRC- und FEC-Fehler im Down- und Upstream. unten  Wechseln in die Test-Ergebnis- oder parameter, im Bsp. vom HTTP- Download Testabbruch, im Bsp. HTTP- <Stopp> Download. ARGUS 152...
  • Seite 233 19 Parallele Tests ARGUS im Statusbildschirm. Aufruf des Test-Status. Dauer der Aktivierung. <Infos> Testauswahl öffnen. <Test> Wechseln in die Test-Ergebnis- parameter, im Bsp. von HTTP- Mit den Cursortasten auf Download. den Service VoIP wech- seln und die Testaus- wahl öffnen.
  • Seite 234 („Verbunden!“), s. S. 185. Anzeige der VoIP-Parameter <Infos> Öffnen der <Volume> Lautstärkeeinstellung. ARGUS führt einen HTTP-Download und einen VoIP Ruf parallel durch. Wird mehr als ein Test durch- geführt, sind die Tests mit den Cursortasten links und rechts auswählbar. ...
  • Seite 235 19 Parallele Tests ARGUS 152...
  • Seite 236 Dazu können verschiedene Testszenarien in bis zu 5 Autotest-Profilen abgelegt werden. Für die Einstellungen, die Durchführung und die Steuerung gelten die gleichen Regeln wir für die Einzeltests. ARGUS im Statusbildschirm. Physik, Virtual Line und zwei der Services sind erfolgreich aktiviert (im Bsp. Data und VoIP).
  • Seite 237 20 Autotests Im ARGUS können bis zu 5 Autotest- profile vorkonfiguriert werden. Legen Sie ein Szenario fest. Es können bis zu 10 Einzeltests konfiguriert werden (s. Seite 230).  Die Anzahl der Datentests (z. B. IP-Ping, Download, VoIP...) ist mit 10 begrenzt;...
  • Seite 238 Gewünschten Test auswählen und mit bestätigen. Neben einem IP-Ping-Test wird nun auch automatisch und gleichzeitig ein  Traceroute-Test über das Autotest-Profil gestartet. Test wieder aus der Liste <Löschen> entfernen. Szenario wird übernommen und  gespeichert. Cursor nach unten Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 239 Benutzen Sie die alphanumerische  Tastatur. Bedienung s. Anschlussname Seite 27. Mit zweimal verlässt man die Autotestkonfiguration und startet den Test.  anschließend via Bedienung, s. Seite 232. Die Konfiguration der einzelnen Tests erfolgt unter Einzeltest, s. ab Seite 131. ARGUS 152...

  • Seite 240: Betrieb Am A/B-Anschluss

    21.1 a/b-Schnittstelle einstellen Schließen Sie die mitgelieferte Anschlussleitung an die ARGUS-Buchse „Line“ und an Ihren analogen Testanschluss an und schalten Sie ARGUS ein. Das Einstellen der Anschlussart „a/b“ wird im Kapitel Anschlusseinrichtung, siehe Seite 30 erläutert. Im Beispiel wurde der Anschluss a/b im Endgeräte-Modus gewählt....

  • Seite 241: Einstellungen

        Art des Wahlverfahrens auswählen.  Voreinstellung wird mit einem Display gekennzeichnet. Wechsel ins übergeordnete Menü ohne eine Änderung zu übernehmen. ARGUS verwendet weiterhin die Voreinstellung.   ARGUS übernimmt das markierte Wahlverfahren als Voreinstellung. ARGUS 152...

  • Seite 242: Einstellung

    DTMF (Dual-tone multi-frequency / Mehrfrequenzwahlverfahren)  für Skandinavien und die Niederlande. ARGUS erkennt automatisch, ob ein CLIP über DTMF mit Polaritätsumkehr verwendet wird und stellt sich darauf ein (z. B. Niederlande). Voreinstellung: FSK Einstellung der drei Parameter Pegel, Dauer und Zeichenabstand DTMF-Parameter der im a/b-Betrieb generierten DTMF-Signale.

  • Seite 243: Voreinstellung

    Mit den Cursortasten den Wert anheben bzw. absenken: Im Bereich 40 - 200 ms: 10 ms Schritte Im Bereich 200 - 300 ms: 20 ms Schritte Im Bereich 300 - 1000 ms: 100 ms Schritte Voreinstellung der Parameter wiederherstellen (s. Seite 340). ARGUS 152...

  • Seite 244: Verbindung Am A/B-Anschluss

    21 Betrieb am a/b-Anschluss 21.3 Verbindung am a/b-Anschluss Gehender Ruf ARGUS baut eine Verbindung zu einem anderen Endgerät auf. Handelt es sich bei dem Endgerät um ein Telefon, kann mit dem im ARGUS integrierten Sprechweg (Mikrofon und Hörkapsel) oder über Headset gesprochen werden.
  • Seite 245 Die Funktion a/b-Monitor ist eine hochohmige Mithörmöglichkeit ohne Beeinflussung der Schnittstelle. Über das integrierte Handset oder das Headset kann ein Gespräch mitgehört werden, ohne dass ARGUS auf dieser Schnittstelle sendet oder diese beeinflusst. Das Einstellen der Anschlussart „a/b-Monitor“ wird im Kapitel Anschlusseinrichtung, siehe Seite 30 erläutert.

  • Seite 246: Spannungsmessung Am A/B-Anschluss

    21 Betrieb am a/b-Anschluss 21.5 Spannungsmessung am a/b-Anschluss ARGUS misst den Spannungspegel im Normalfall und im Fall „belegt“ (Amtsleitung).  Spannungsmessung ARGUS im Hauptmenü.   Messung starten.  ARGUS zeigt die Spannung auf der 2- Draht-Analogleitung (rote Leitung an „a“, schwarze Leitung an „b“), den Pegel der...
  • Seite 247 21 Betrieb am a/b-Anschluss ARGUS 152...

  • Seite 248: Pesq-Einstellungen

    Analog-, einer xDSL-Schnittstelle oder an Ethernet durch. Der PESQ-Test steht nur für die Schnittstellen zur Verfügung, die zuvor freigeschaltet worden sind (z. B. ISDN-Option). Die PESQ-Analyse wird nicht direkt im ARGUS, sondern auf einem Server („PESQ- Server“) durchgeführt. Dieser verfügt über eine eigene Rufnummer. ARGUS wird direkt am zu testenden Teilnehmeranschluss angeschlossen und sendet oder loopt eine ...
  • Seite 249 Einstellung Erklärung PESQ: Loop: Beurteilung der Sende- und Empfangsrichtung. Mode ARGUS empfängt die Sprachkonserve vom Server und loopt diese zurück zum Server. Senden: Beurteilung der Senderichtung. ARGUS sendet die gespeicherte Sprachkonserve zum Server. Eingabe der Serverrufnummer für den PESQ-Test an der analogen Rufnummer a/b Schnittstelle....

  • Seite 250: Pesq-Test Am Xdsl- Oder Ethernet-Anschluss Via Voip

    Profil (s. Seite 48).      Anzeige der VDSL- <Infos> Verbindungsparameter VDSL-Verbindung abbauen <Stopp>          Anzeige der PESQ- <Ein- stellung> Einstellungen, siehe S. 249. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 251 22 PESQ Synchronisation  ARGUS wählt die in den PESQ- mit dem PESQ-Server Parametern unter „VoIP-Ziel“ eingetragene Rufnummer an.   Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 230. Testergebnis: ...

  • Seite 252: Pesq-Test Am Isdn-Anschluss

    B-Kanal vor. Bei Eingabe eines neuen B- Kanals zuerst drücken. Bei <Löschen> Eingabe von * wählt ARGUS einen freien B-Kanal aus. ARGUS zeigt an, ob der B- Kanal verfügbar ist.  Auswahl des PESQ- Servers ARGUS wählt die in den PESQ- Parametern unter „Rufnummer ISDN“...

  • Seite 253: Pesq-Test Am A/B-Anschluss

    22 PESQ Testergebnis: ARGUS zeigt den eingestellten Modus (im Beispiel ARGUS Loop) und den ermittelten PESQ-Wert nach ITU-T P.862, sowie den daran angelehnten MOS (LQO = Listening Quality Objective) nach ITU-T P.800.1 an.  Die PESQ-Qualitätsskala reicht von +4,5 (ausgezeichnet) bis -0,5 (mangelhaft)....
  • Seite 254 Zoom- oder der Cursor-Funktion. Hinweis:  Die Ethernet-Kabeltests (u. a. Ethernet-TDR) werden im Kapitel „24 Ethernet-Kabeltests“ (siehe Seite 305) beschrieben. Die Beschreibung der ARGUS Copper Box finden Sie in einem separaten Copper Box-Handbuch. 23.1 R-Messung ARGUS wird über die Buchse „Line“ an die Prüfpunkte angeschlossen und führt ...
  • Seite 255 Die Impulslaufzeit wird auch in V/2 angegeben: Minimum: 45.0 m/μs (VoP in %: 30) Maximum: 149.7 m/μs (VoP in %: 99.9)  Voreinstellung: 95,5 m/μs (VoP in %: 63.7) Die Auswahl die Ausbreitungsgeschwindigkeit als VoP oder V/2 zu editieren, wird gespeichert. ARGUS 152...
  • Seite 256 112,0 Außenkabel, Papier, Blei- mantel, Lagenverseilung 0,4 A-PWE Bd 0,4 263,0 105,0 Außenkabel, Papier, Stahl- wellmantel, Bündelverseilung 0,5 A-O2Y 171,6 105,0 Außenkabel, Zell-PE 0,5 A-O2YSF 171,6 104,0 Außenkabel, Zell-PE m. FoamSkin 10 0,6 A-2YT 117,2 104,0 Außenkabel, PE, Tragseil- kabel ARGUS 152...
  • Seite 257 20 TP Cat 7 100,0 111,1 Twisted Pair CAT-7 23.1.3 R-Messung starten  ARGUS in der Statusanzeige. Eine evtl. vorhandene Gleichspannung auf der Leitung wird hier angezeigt.  - Max. Messbereich: 200 V - Auflösung: 0,1 V - Genauigkeit: ±2 %....

  • Seite 258: Ersatzschaltbild

    Adern eine Länge von 2,2 km. Ersatzschaltbild:  Der Schleifenwiderstand = 2x Widerstandsbeleg. ARGUS berechnet stets die Länge der Leitung, nicht die der Ader (Adern).  ARGUS erzeugt einen Signalton bei einem Widerstand < 20  Signalton deaktivieren <>...
  • Seite 259 23 Kupfertests 23.2 RC-Prüfung ARGUS führt eine Widerstandsprüfung (Schleife) und eine Kapazitätsprüfung (offen) durch. ARGUS wird über die Buchse „Line“ an die Prüfpunkte angeschlossen. ARGUS einschalten.  Die Anschlussleitung muss für die RC-Prüfung spannungsfrei sein!  Bei der C-Prüfung ist zu beachten, dass der gemessene Kapazitätswert verfälscht sein kann, wenn eine große Kapazität in Kombination mit...
  • Seite 260 Bei Erkennung einer offenen  Leitung (Widerstand unendlich), ermittelt ARGUS die Kapazität.  ARGUS zeigt den Widerstand an. Die Kapazität wird nicht angezeigt, weil es sich im Beispiel um eine Schleife handelt. Auch bestimmt ARGUS die ungefähre Leitungslänge, siehe Ersatzschaltbild ...

  • Seite 261: Line-Monitor Starten

    23 Kupfertests 23.3 Line-Monitor Mit dem Line-Monitor führt ARGUS auf der angeschlossenen Leitung eine Analyse in  Echtzeit durch. Der hochohmige Line-Monitor lässt sich dabei z. B. auf eine bestehende Verbindung zwischen Modem und DSLAM schalten.  Die Darstellung der Ergebnisse kann dabei wahlweise im Zeit- oder im Frequenzbereich (FFT) erfolgen....
  • Seite 262  Neben den gewollten Signalen wie dem DSL-Spektrum oder den Handshaketönen, lassen sich mit dem Line-Monitor auch ungewollte Signale wie z. B. temporäre Störer (Echtzeitbe- trieb) oder Auffälligkeiten im Rauschen (gegenüber dem Grundrauschen) detektieren.  Anschlussbeispiel ohne Probe: ARGUS 152...
  • Seite 263 Zur optimalen Detektion verschiedener Signale ist die Funktion zur Einstellung der Ver- stärkung (y-Achse) in Verbindung mit der Verringerung des dargestellten Frequenzbereichs (x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung  (-26 dB) im Frequenzbereich bis 3 MHz. Messbereich: -130 bis -2 dBm/Hz.
  • Seite 264 Vergrößert den mittleren <Zoom(x)++> Abschnitt des Graphen (100%) Noch nicht gezoomt! Kehrt <Zoom(x)--> um und macht <Zoom(x)++> die Vergrößerung rückgängig. Mittels lässt sich die Bedeutung der Softkeys umschalten und zwischen x-Achsen- Zoom und y-Achsen-Zoom auswählen, s. Seite 55. ARGUS 152...
  • Seite 265 Im Messbereich lassen sich Frequenz- bereich (x) und Verstärkung (y) einstellen. Hat man den Messbereich ausgeblendet um mit dem Cursor oder mit dem Zoom zu arbeiten, lässt er sich wieder einblenden:   <Menü> oder Messbereich wieder einblenden ARGUS 152...
  • Seite 266 23 Kupfertests Gesamleistung (5): ARGUS zeigt die Gesamtleistung an. Die Gesamtleistung ist die Summe aller Einzelleistungen (∆f) über die gesamte sichtbare Bandbreite, im Bsp. -299 dBm über 2,2 MHz.   <Menü> oder Gesamtleistung wieder ein- blenden. Probe (7): Der Line-Monitor ist hochohmig:...
  • Seite 267 Schwellwert liegt, versucht ARGUS darauf automatisch zu triggern um das Signal optimal im Zeitbereich  darzustellen.  Das Triggersymbol ist grün.  Liegt kein Signal an oder ist der Pegel zu gering, ist das Triggersymbol rot. ARGUS triggert nicht. ARGUS 152...
  • Seite 268 Seite 266.  Dass der Line-Monitor mit einem  Eingangswiderstand von 100  arbeitet, ist an dem roten Symbol zu erkennen.  Eine geeignete Stromzange wird als Zubehörteil für den ARGUS angeboten,  fragen Sie unseren Support. ARGUS 152...
  • Seite 269 Line-Monitor zu beenden zu Lei- tung b und vergleicht beide Signale mit- einander. oder <Menü> Referenzkurven- Auswahl einblenden Referenzkurve setzen. <Setzen> Nach dem Setzen der Referenzkurve wird eine orangene Linie in der Grafik  eingeblendet. Referenzkurve ausblenden. <Ausblenden> Neue Referenzkurve setzen. <Setzen> ARGUS 152...
  • Seite 270 Start / Stopp:   Während eines laufenden Tests (Echtzeit- betrieb) ist es jederzeit möglich, diesen zu stoppen oder wieder zu starten.  Test läuft Test stoppen      Test ist gestoppt Test wieder starten ARGUS 152...

  • Seite 271: Speichern Der Test-Ergebnisse Ohne Den Line-Monitor Zu Beenden

    Verstärkung im Frequenz- oder Zeitbereich zu groß ein- gestellt, wird die Eingangsstufe des Line- Monitors übersteuert. In diesem Fall zeigt ARGUS im Display ein Clipping-Symbol an Zeitbereich: Das angezeigte Signal wird im Frequenz- wie auch im Zeitbereich abgeschnitten.

  • Seite 272: Active Probe

    23 Kupfertests 23.4 Active Probe Die ARGUS Active Probe ist ein aktiver hochohmige Tastkopf mit dem man sich passiv auf eine bestehende Verbindung aufschalten kann ohne diese zu stören.  Trotz der Hochohmigkeit der Probe kann es zum Aufschaltzeitpunkt zu kurzzeitigen Verbindungsabbrüchen bei bestehenden Kommunikations-...

  • Seite 273: Active Probe Ii Anschließen

    23 Kupfertests 23.4.2 Active Probe II anschließen ARGUS wird über die Buchse „Line“ und die USB-A-Schnittstelle (Host) mit der Active Probe II verbunden. Über die USB-Host-Schnittstelle wird die Active Probe vom ARGUS mit einer Speisespannung von 5 V versorgt. Die Active Probe wird an die zu untersuchende Leitung (im Bsp. Active Probe II, zwischen Modem und DSLAM) über ein möglichst kurzes Anschlusskabel (<...
  • Seite 274    Soll die Probe verwendet werden, ist die Einstellung „ja“ zu wählen. ARGUS schaltet dann die Speise- spannung an der USB-A-Schnittstelle ein und zieht die von der Active Probe verursachte zusätzliche Dämpfung automatisch von den Messerergebnis- sen ab....
  • Seite 275     Mit dem Wechsel zum Modus  asymmetrisch stellt ARGUS mögliche Störer und das Rauschen auf der Leitung dar. Das Nutzsignal wird ausgeblendet (nur bei einer idealen Leitung). Speichern der Test-Ergebnisse ohne den Line-Monitor zu beenden Das Speichern der Ergebnisse der Messung ohne diese zu beenden wird wie bei VDSL durchgeführt, siehe Seite 70.

  • Seite 276: Tdr-Einstellungen

    Reflexion einer zweiten Störstelle stark verfälschen kann. Häufig ist keine zweite Störstelle auf der Leitung vorhanden. ARGUS erzeugt bei ca. 3 m eine Reflexion. Um kurze Leitungen genau zu messen und um diese Reflexion zu vermeiden, empfiehlt es sich z. B. ein 5 m langes Anschlusskabel zu verwenden.
  • Seite 277 Funktion zur Einstellung der Verstärkung (y-Achse) in Verbindung mit der Verringerung / Vergrößerung der Reichweite (x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung (-26 dB) bei einer Reichweite von 1500 Metern.  Gain-Y: Einstellung der Verstärkung:...
  • Seite 278 Grafik gezoomt.  Vergrößert den mittleren <Zoom(x)++> Abschnitt des Graphen (100%). Noch nicht gezoomt! Kehrt <Zoom(x)--> um und macht <Zoom(x)++> die Vergrößerung rückgängig. Fortsetzung auf  nächster Seite Die y-Achse bleibt beim zoomen immer auf 100 %. ARGUS 152...
  • Seite 279 Die Zoom-Funktion und die Cursor-Funktion lassen sich auch in Kombination verwenden. Es lässt sich z. B. leichter ein bestimmter Wert mit dem Cursor ausmessen, wenn man vorher in einen bestimmten Bereich hineingezoomt hat. Die Startposition des Cursors kann dabei aber variieren. ARGUS 152...
  • Seite 280  Breite: Die Impulsbreite legt die Länge das Impulses in Nanosekunden (ns) fest mit dem ARGUS den Impuls auf die Leitung gibt. Voreingestellt ist ein Wert von 452,80 ns, die Länge lässt sich in Abhängigkeit des Messbereichs von 4,7 ns auf bis zu 12000 ns (12 μs) erhöhen. ...
  • Seite 281 23 Kupfertests Kabeltypen (6): Der absolute VoP-Wert muss immer kleiner als 1 sein. Im ARGUS wird er aber in Prozent angegeben. In einem Kabel mit einem VoP-Wert von 0,7 breitet sich ein Signal mit 70 % ) aus.  der Lichtgeschwindigkeit (c Die Impulslaufzeit wird für viele Kabeltypen auch in V/2 angegeben: ...
  • Seite 282 Im Bsp. ist die Leitung offen bei 143,3 m  (Referenzwert). Nach dem Setzen der Referenzkurve wird eine orangene Linie in der Grafik  eingeblendet. Im Bsp. ist die Leitung abgeschlossen. Referenzkurve ausblenden. <Ausblenden> Neue Referenzkurve setzen. <Setzen> ARGUS 152...

  • Seite 283: Speichern Der Test-Ergebnisse Ohne Den Tdr Zu Beenden

    Test wieder starten Speichern der Test-Ergebnisse ohne den TDR zu beenden Das Speichern der Ergebnisse der Messung ohne diese zu beenden wird wie bei VDSL durchgeführt, siehe Seite 70.  Bedeutung aller beim TDR verwendeten Symbole, siehe Seite 349. ARGUS 152...

  • Seite 284: Beispiele

    23 Kupfertests 23.5.4 Beispiele Folgende ideale Signalformen können bei der Interpretation der im ARGUS angezeigten Reflexionsantworten hilfreich sein.  Offenes Kabel Der reflektierte Impuls ist positiv. Es kön- nen keine benachbarten Störstellen oder das ferne Ende der Leitung gesehen werden. ...
  • Seite 285 Netzwerk in negativer Form dar.        Feuchte In das Kabel eingedrungene Feuchte wirkt auf die Reflexion wie eine Stichleitung. Der Bereich zwischen negativer und posi- tiver Reflexion erscheint allerdings erhe- blich verrauschter als bei einer gewöhnlichen Stichleitung. ARGUS 152...
  • Seite 286 Offene Abschirmung Eine gebrochende oder offene Leitungs- schirmung kann detektiert werden, wenn man die a-Ader und die b-Ader über einen Kontakt mit dem ARGUS und die Schir- mung über den zweiten verbindet. Die Reflexion verhält sich wie bei einer offenen Leitung....

  • Seite 287: Leitungsqualifizierung

    23 Kupfertests 23.6 Leitungsqualifizierung Möchte man eine Kupfer-Doppelader (TAL) auf Eignung für DSL prüfen, ist die ARGUS- Leitungsqualifizierung (LQ) die beste Prüfmethode. Dabei wird an beiden Enden der  Leitung ein ARGUS mit Leitungsqualifizierung angeschlossen. Mit diesem System wird dann das Ruherauschen und die zugrunde liegende Übertragungsfunktion der Leitung bestimmt.
  • Seite 288 23 Kupfertests   Zu konfigurierenden Kupfertest auswählen, im Beispiel Leitungsqualifizierung. Wechsel zu den LQ- <Einstellung> Einstellungen. Öffnen der LQ-Einstellungen. <Einstellung> Voreinstellung von - Bandbreite - Bandplan - Impedanz - Sendepegel vornehmen. Markierten Parameter editieren ARGUS 152...
  • Seite 289 Voreinstellung: 135 (typisch für ADSL) Sendepegel Der Sendepegel gibt den Pegel an, mit dem die Töne des Spektrums gesendet werden. Die Voreinstellung sollte nur in Ausnahmefällen erhöht werden, da sonst die Gefahr besteht, das benachbarte DSL-Leitungen gestört werden. Voreinstellung: 0 dBm ARGUS 152...

  • Seite 290: Leitungsqualifizierung Starten

            Wechsel ins Hauptmenü. <Menü> Direktaufruf Einzeltestmenü. <Start> Einen der Kupfertests auswählen: - Leitungsqualifizierung Mit der Auswahl des Tests direkt den gewählten Kupfertest starten. Im Beispiel Leitungsqualifizierung. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 291 23 Kupfertests Bei der Leitungsqualifizierung kommen zwei ARGUS zum Einsatz. Ein ARGUS (ARGUS 1) als Slave (LQ Slave Modus), der die erforderlichen Töne sendet und ein ARGUS  (ARGUS 2), der die Töne empfängt und die Messergebnisse anzeigt. Leitungsqualifizierung starten:...
  • Seite 292 Öffnen der LQ-Einstellungen. <Einstel- lung> Qualifizierung / Suche abbrechen Wird eine Gegenstelle (der Sender - ARGUS 1) gefunden, zeigt ARGUS 2 diese mit Produktbezeichnung (im Bsp. ARGUS 152) und S/N (Serien- nummer 8634) an und startet den  Qualifizierungsvorgang automatisch.
  • Seite 293 Zur nächsten Grafik wechseln <Weiter> Weitere Ergebnisgrafiken Anzeige des Signalrauschabstandes (SNR) pro Ton: y-Achse: SNR in dB x-Achse: Töne (Kanäle)  Es können Störungen einzelner Töne (Kanäle) erkannt werden.  Öffnet die Grafik-Funktionen. <Menü> (siehe S. 53) Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 294 (siehe S. 53).    Anzeige des Amplitudenanteils der Über- tragungsfunktion (HLOG) pro Ton. Der HLOG stellt die Dämpfung einer Verbind- ung über die Frequenz dar: y-Achse: Hlog in dB x-Achse: Töne (Kanäle) Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 295 28 740 u: 1 620 Für ausgewählte Sendefrequenzen (Spalte 1 - Freq. [kHz]) ermittelte Werte: • (Spalte 2 - SNR [dB]) • (Spalte 3 - QLN [dBm/Hz]) • (Spalte 4 - Hlog [dB]) Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 296 23 Kupfertests Wechsel zu Ergebnisgrafiken. Ergebnisanzeige verlassen und speichern. Ergebnis wird verworfen <Nein> Ergebnis wird nicht <Zurück> gespeichert. ARGUS geht zurück zur Ergebnisanzeige. Ergebnis speichern <Ja> ARGUS 152...
  • Seite 297 23 Kupfertests  ARGUS speichert die Leitungsqualifizierungs-Ergebnisse auf dem ersten freien Speicherplatz. Es kann ein frei wählbarer Speichername eingegeben werden (siehe Seite 370). Voreinstellung: Neues Ergebnis.  Sind schon alle Speicherplätze belegt, muss manuell ein Speicherplatz zum Überschreiben ausgewählt werden.

  • Seite 298: Leitungssymmetrie-Einstellungen

    Das Einstellen der Anschlussart „Kupfertests“ wird im Kapitel Anschlusseinrichtung, siehe Seite 25 erläutert.          Wechsel ins Hauptmenü. <Menü> Direktaufruf Einzeltestmenü. <Start> Zu konfigurierenden Kupfertest auswählen, im Beispiel Leitungssymmetrie. Wechsel zu den Leitungs- <Einstel- lung> symmetrie-Einstellungen. ARGUS 152...

  • Seite 299: Einstellung

    über das gemessen wird. Folgende Frequenzbereiche können eingestellt werden: - 1,1 MHz (ADSL) - 2,2 MHz (ADSL 2+) - 8,8 MHz (VDSL2) - 12,0 MHz (VDSL2) - 17,6 MHz (VDSL2) - 30,0 MHz (VDSL2) Voreinstellung: 2,2 MHz (ADSL 2+) ARGUS 152...
  • Seite 300 Voreinstellung: 135 (typisch für ADSL) Sendepegel Der Sendepegel gibt den Pegel an, mit dem die Töne des Spektrums gesendet werden. Die Voreinstellung sollte nur in Ausnahmefällen erhöht werden, da sonst die Gefahr besteht, das benachbarte DSL-Leitungen gestört werden. Voreinstellung: 0 dBm ARGUS 152...

  • Seite 301: Leitungssymmetrie Starten

    Allgemein lässt sich sagen, solange der Pegel größer 37 dB ist (bei einer Band- breite von 1 MHz), ist die Leitung  symmetrisch. Wechsel zu den Grafik- <Menü> Funktionen. Neue Messung starten. <Neu> Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 302 Verwendete Bandbreite (im Bsp. 2,2 MHz) Verwendete Impedanz (im Bsp. 135  ) Verwendeter Sendepegel (im Bsp. 0 dBm ) Gemessene Leitungssymmetrie in dB pro Frequenz. - Je höher die Leitungssymmetrie ist,  umso symmetrischer ist die Leitung. Messparamter durchblättern ARGUS 152...
  • Seite 303 23 Kupfertests Beispiele Folgende Signalformen können bei der Interpretation der im ARGUS angezeigten Messergebnisse hilfreich sein. Unsymmetrische Leitung Die Unsymmetrie könnte von einem Isolationsfehler oder einem kapazitiven Fehler gegen Ground verursacht werden. Kurzschluss gegen Ground Ein gleichmäßiger niedriger Pegel über alle Töne deutet auf einen Kurzschluss...
  • Seite 304 23 Kupfertests ARGUS 152...

  • Seite 305: Ethernet-Kabeltests Einstellungen

    24 Ethernet-Kabeltests  Die Anschlussleitung darf keine Spannung führen. 24.1 Ethernet-Schnittstelle einstellen Schließen Sie die Anschlussleitung an die ARGUS-Buchse „LAN“ an und schalten Sie ARGUS ein. Das Einstellen der Anschlussart „Ethernet Kabeltests“ wird im Kapitel Anschlusseinrichtung, siehe Seite 30 erläutert. Statusanzeige Der Test ist noch nicht gestartet: ...
  • Seite 306 Festlegung des Schleifwiderstands pro Kilometer: widerstand Bereich: 40 Ω/km bis 400 Ω/km Voreinstellung: 353 Ω/km Kapazitäts- Festlegung des Kapazitätsbelags (Betriebskapazität Cm) belag pro Kilometer: Bereich: 35 nF/km bis 100 nF/km Voreinstellung: 48 nF/km Name Name des Kabeltyps eingeben. Voreinstellung: 0,35 A-2YF ARGUS 152...
  • Seite 307 24 Ethernet-Kabeltests ETH Port LED Blinken Zeit, die ARGUS den Port aktiv hält, bevor eine Link-Unterbrechung ausgeführt wird. Die Unter- brechungszeit ist vom Switch abhängig.  Bereich: 1 - 5 Sekunden. Voreinstellung: 1 s ARGUS 152...

  • Seite 308: Ethernet Kabeltest Starten

    24 Ethernet-Kabeltests 24.3 Ethernet TDR/Kabeltest Der Ethernet Kabeltest prüft, ob sich ein Fehler in der LAN-Verkabelung befindet. ARGUS interpretiert das Messergebnis, und stellt dar, ob es sich um eine offene Leitung, einen Kurzschluss oder ein Fehlanpassung handelt. 24.3.1 Ethernet Kabeltest starten ...
  • Seite 309 Peak“ wurde durchgeführt. Displayanzeige: Pin-Paar Status des jeweiligen Pin-Paares Anzeige der Entfernung zum Fehler Reflektionskoeffizient Im Beispiel ist die Leitung korrekt abge- schlossen. ARGUS stellt auf allen Adern ein „OK“ dar. Umschaltung des Mess-Modus <Max> auf „Maximum Peak“. Neuen Test starten. <Neu>...
  • Seite 310 24 Ethernet-Kabeltests Beispielmessungen: Offenes Ende Im Beispiel ist die Leitung auf allen Paaren offen. ARGUS zeigt den Fehler im Bereich von 49,3 m bis 51,7 m an. Das lässt den Rückschluss zu, dass die Leitung bei ca. 50 m offen ist.
  • Seite 311 24 Ethernet-Kabeltests Fehlanpassung Im Beispiel liegt ein Fehlanpassung (<85  auf den Paaren 3-6 und 4-5 vor. Das kennzeichnet einen Kurzschluss oder einen Impedanzübergang <85  ARGUS 152...

  • Seite 312: Ethernet Port Led Blinken Starten

    24 Ethernet-Kabeltests 24.4 Ethernet Port LED Blinken Mit dem Test „Ethernet Port LED blinken“ ist es mit ARGUS möglich, den aktuell verwendeten Port am Ethernet-Switch zu finden. Als Hilfe lässt sich im ARGUS die Blinkfequenz am Switch einstellen. 24.4.1 Ethernet Port LED blinken starten ...
  • Seite 313 24 Ethernet-Kabeltests Der Test „ETH Port LED Blinken“ wurde durchgeführt. Displayanzeige: Anzeige, ob die Port LED blinkt (im Bsp. „Aus). Aufgebaute Link Geschwindigkeit ARGUS 152...
  • Seite 314 25 Testergebnisse 25 Testergebnisse Die gespeicherten Testergebnisse werden entweder im ARGUS-Display oder auf dem PC angezeigt. Die Ergebnisse können zum PC gesendet werden, dort erstellt die Software WINplus / WINanalyse u. a. ein ausführliches Messprotokoll.  ARGUS speichert die Testergebnisse zusammen auf freiwählbaren Speicherplätzen (50 Stück).

  • Seite 315: Testergebnis Speichern

    25.1 Testergebnis speichern Am Ende eines Tests oder beim Beenden einer Verbindung kann das Ergebnis gespeichert werden.   ARGUS speichert das Testergebnis auf dem ersten freien Speicherplatz. Sind schon alle Speicherplätze belegt, muss manuell ein Speicherplatz zum Überschreiben ausgewählt werden. ...

  • Seite 316: Neues Ergebnis

    25.3 Testergebnis an den PC senden Zur Visualisierung und Archivierung der Testergebnisse auf dem PC können die Testergebnisse zum PC gesendet werden. Schließen Sie ARGUS (ARGUS-Buchse  „USB-B“) mit dem mitgelieferten Kabel an die Schnittstelle Ihres PCs an und starten Sie die Software WINplus oder WINanalyse.

  • Seite 317: Testergebnis Löschen

    Werkseinstellung zurücksetzen”. 25.5 Alle Testergebnisse an den PC senden ARGUS sendet alle gespeicherten Testergebnisse zum angeschlossenen PC. Schließen Sie ARGUS an Ihren PC an und starten Sie ARGUS WINplus oder WINanalyse. ARGUS im Hauptmenü Testergebnisse Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt...

  • Seite 318: Alle Testergebnisse Löschen

    25 Testergebnisse 25.6 Alle Testergebnisse löschen ARGUS löscht alle gespeicherten Testergebnisse aus dem internen Speicher. ARGUS im Hauptmenü Testergebnisse Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt man mit in das verkürzte Hauptmenü.     ...

  • Seite 319: Wlan Einschalten

    26 WLAN 26 WLAN Mit einem WLAN-Stick (USB) kann ARGUS WLAN-fähig gemacht werden. Im ARGUS steht dann WLAN als Management-Schnittstelle für verschiedene Funktionen zur Verfügung. Verschiedene freigegebene WLAN-Sticks werden als Zubehörteil angeboten und vom ARGUS unterstützt. Sprechen Sie dazu unseren Support an.

  • Seite 320: Messprotokolle Via Wlan

    26.2 Messprotokolle via WLAN Besteht bspw. mit einem Laptop eine funktionierende WLAN-Verbindung zum ARGUS, lässt sich über die Eingabe der IP-Adresse des ARGUS (s. Seite 335) oder über die  Eingabe von myargus.info in die Adresszeile Ihres Browsers, der Webserver öffnen.

  • Seite 321: Wlan Im Router Betrieb

    ARGUS heruntergeladen werden. 26.3 WLAN im Router Betrieb Ist die WLAN-Schnittstelle im ARGUS aktiv, ist sie direkt an den ARGUS-Router angebun- den. Möchte man den ARGUS als echten WLAN-Access-Point (ARGUS-AP)  nutzen und über ihn als Gateway bspw. einem Download von einem Smartphone starten, ist als erstes ein DSL-Anschluss (ADSL, VDSL, s.

  • Seite 322: Argus-Einstellungen

    Der ARGUS lädt immer die Ländervariante, die auch zuletzt im Gerät war. Der ARGUS prüft nur, ob eine andere Firmware auf dem Server liegt, als er geladen hat. Achtung also bei einem eigenen Update-Server. Downgrades sind möglich und führen eventuell zu einem Verlust von Konfigurationsdaten.
  • Seite 323 Lediglich das Serverprofil „Firmware“ ist bereits vorkonfiguriert. Bei Verwendung des hier eingetragenen Servers prüft der ARGUS auf dem intec-eigenen Server immer auf die neueste Firmware. Der ARGUS meldet sich mit seiner Serien- nummer und seiner IP-Adresse an dem Server an.

  • Seite 324: Clouddienste-Einstellungen

    Eingabe der FTP-Serveradresse.  Server FTP-Server- adresse Voreinstellung: */* Benutzer- Eingabe des Benutzernamens. name Voreinstellung: */* Passwort Eingabe des Passworts. Voreinstellung: */* Profilname Eingabe des Profilnamen. Voreinstellung: Messprotokoll  Bedeutung aller beim Cloudupdate verwendeten Symbole, siehe Seite 349. ARGUS 152...
  • Seite 325 Hinweise zur Einstellung des Firmware-Updates sind dem Kapitel ARGUS-Einstellungen zu entnehmen, s. Seite 322. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb durchge- führt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Kon- figurationsimport durchgeführt wird. Aufbau des Services....
  • Seite 326 ARGUS automatisch neu gestartet. 27.1.3 Konfigurationsimport 27.1.3.1 Automatischer Konfigurationsimport Mit Hilfe dieser Funktion ist es möglich, die ARGUS-Konfigurationsdatei auszulesen und zu übernehmen. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb durchgeführt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Konfigurationsimport durchgeführt wird.
  • Seite 327 27 ARGUS-Einstellungen Es wurde eine neue Konfigurationsdatei gefunden. Der Konfigurationsdatei wird heruntergeladen. Die Konfiguration wird importiert. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 328 Nach erfolgreichen Import muss das Gerät neu gestartet werden. 27.1.3.2 Manueller Konfigurationsimport Mit Hilfe dieser Funktion ist es möglich, eine via WebDAV zuvor auf dem ARGUS abgelegte Konfiguration zu übernehmen. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb durchgeführt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Konfigurationsimport durchgeführt wird.
  • Seite 329 Verbindung besteht und eine acn- Datei per WebDAV-Server an den ARGUS übergeben wurde, kann die Konfigurationsübernahme gestartet werden. Ansonsten ist die Konfigurationsübernahme aus- gegraut. Wenn keine zum ARGUS passende acn-Datei gefunden wurde, erscheint eine Fehler- meldung. Der Konfigurationsimport wird Nach erfolgreicher Übernahme muss durchgeführt.
  • Seite 330 Wählen Sie „Upload (FTP)“ aus. Falls noch keine Verbindung zum Server aufgebaut ist, wird diese beim Start von Upload aufgebaut, damit ein Upload durchgeführt werden kann. Falls die Serverdaten nicht <Profil> hinterlegt sind, können diese hier eingetragen werden. Fortsetzung auf nächster Seite ARGUS 152...
  • Seite 331 Der Upload dauert einige Sekunden, die Dauer richtet sich je nach Menge und Dateigröße. Nach erfolgreichem Upload befindet sich der ARGUS wieder in der Testergebnis- bearbeitung. Der Upload ist beendet, das Messergebis befindet sich auf dem extern Server und dem ARGUS. Es kann jetzt gelöscht werden.

  • Seite 332: Geräteeinstellungen

    27 ARGUS-Einstellungen 27.2 Geräte-Einstellungen Die Änderung einer Geräteeinstellung wird am Beispiel „Alarmton“ exemplarisch beschrieben: ARGUS im Hauptmenü.  Einstellungen Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt man mit in das verkürzte Gerät Hauptmenü.   Mit den Cursortasten eine Einstellung ...
  • Seite 333 Die eingetragene Uhrzeit läuft mit der eingebauten Echtzeituhr des ARGUS solange die Stromversorgung nicht unterbrochen wird. Bei einem ausgeschalteten ARGUS ohne Akkus läuft die Uhr einige Tage über die interne Pufferung weiter. Die Uhrzeit ist undefiniert, sobald die Pufferung erschöpft ist muss sie neu eingestellt werden.
  • Seite 334 Management Schnittstelle“ auf aus stellt. Anschließend ist sie wieder zu starten. SSID Die SSID (Service Set Identifier) ist ein frei wählbarer Name, mit der der ARGUS als Netzwerk identifiziert werden kann. Ihre SSID kann auch über das Tastenkürzel angezeigt werden. ...

  • Seite 335: Einschaltton

    Zum anderen kann die Endlautstärke eingestellt werden. - Voreinstellung: Stufe 7 (sehr laut) ARGUS beginnt bei einem kommenden Ruf mit der Startlautstärke (sehr leise) und erhöht mit jedem Klingeln die Lautstärke um eine Stufe bis die Endlautstärke (sehr laut) erreicht ist.
  • Seite 336 27 ARGUS-Einstellungen Automatisch Abschalten: Einstellung der Zeitspanne, nach dessen Strom- Ablauf der ARGUS ohne Aktivität bei nicht angeschlossenem Netzteil in sparmodus den Stromsparmodus geht. Wird der Stromsparmodus ganz abgeschaltet, erscheint beim nächsten Einschalten des ARGUS ein Hinweis, dass der abgeschaltete Stromsparmodus zur Verkürzung der Akkulaufzeit führt.
  • Seite 337 27 ARGUS-Einstellungen ARGUS Manager Der ARGUS Manager ist auch über die Taste erreichbar. Anzeige ARGUS-Manager - M-Schnittstelle ETH / WLAN, s. Seite 335 - LCD-Helligkeit, s. Seite 332 - Auto. abschalten, s. Seite 336 - Automatisch Laden, s. Seite 344 - VNC Server Start, Seite 334 - Konfigurationsimport, s.

  • Seite 338: Einstellungen Sichern / Wiederherstellen

    27 ARGUS-Einstellungen 27.3 Einstellungen Sichern / Wiederherstellen ARGUS stellt eine Vielzahl von Funktionen zur Sicherung und Wiederherstellung von Ein- stellungen zur Verfügung. Dazu zählen neben dem eigentlichen Sichern und Wiederher- stellen der im ARGUS konfigurierten Einstellungen, auch die Möglichkeit der Werkseinstellung und das das Importieren von Konfigurationen zum Überschreiben der...
  • Seite 339 Bedarf wiederhergestellt werden. Einstellungen wiederherstellen Wählen Sie Einstellungen wiederherstellen. Wiederherstellen der gesicherten Einstellungen. Wurden keine Einstellungen gesichert, hat die Funktion die gleiche Wirkung, wie „Rücksetzen auf Werkseinstellungen“, siehe S. 340. Ein Sicherheitskennwort Jetzt wiederherstellen? wird nicht benötigt. <Ja> ARGUS 152...

  • Seite 340: Parameter Auf Werkseinstellung Zurücksetzen

    27 ARGUS-Einstellungen 27.3.2 Parameter auf Werkseinstellung zurücksetzen ARGUS setzt alle Einstellungen auf die Werksteinstellungen zurück. Die Kurzwahlspeicher der Rufnummern, PPP-Benutzername, PPP-Passwort, IP- Adressen, Profilnamen, User spezifische Dienste, Keypad-Infos und alle im ARGUS gespeicherten Testergebnisse werden gelöscht.  Einstellungen  ...
  • Seite 341 28 Update via PC 28 Update via PC Es besteht die Möglichkeit kostenlose Firmware-Dateien aus dem Internet unter www.argus.info/service herunter und anschließend in den ARGUS zu laden. Öffnen Sie die Internetseite www.argus.info:  Klicken Sie auf den Menüpunkt „Service“ (hier blau markiert) in der Navigationsleiste.
  • Seite 342 Meldung auf dem PC anzeigt und ARGUS nach automatischem Wiederein-schalten durch das Update-Tool mit dem „normalen Startbildschirm“ startet. ARGUS schaltet sich erst ein, wenn im Update-Tool einer der beiden Buttons („zurück zu Schritt 1“ oder „Programm schließen“) am Ende des Updates angeklickt wird.

  • Seite 343: Verwendung Des Akkupacks

    ARGUS ausschalten und Steckernetzteil abziehen. Anschließend Akkupack über die Rändelschraube lösen. Akkupackhandhabung ARGUS darf nur mit dem mitgelieferten Akkupack betrieben werden, das Anbringen von anderen Spannungsversorgungen an die Gerätekontakte führt zu Beschädigung von ARGUS. Das mitgelieferte Akkupack ist nur im ARGUS zu laden.

  • Seite 344: Automatisches Laden

    29 Verwendung des Akkupacks Status ARGUS zeigt den aktuellen Zustand des Akkus im Display grafisch an, sofern kein Netzteil angeschlossen ist. Im Display blinkt ein Akkusymbol, wenn noch eine Gangreserve von ca. 8 Minuten (abhängig von der Betriebsart) vorhanden ist. Während dieser Zeit sind Tonstörungen sowie in extremen Fällen Fehlfunktionen nicht auszuschließen.
  • Seite 345 Zifferntaste 9 Einstellung Zeit/FFT Mittelwert- Einstellung Einstellung x-Achse bildung x-Achse x-Achse Zifferntaste 0 Min/Max Peak-Hold Zifferntaste # 100 Ω Eingangs- widerstand Weiter Weiter Start/Stopp Start/ Stopp Nacheinander Referenz- Referenz- kurve kurve Nacheinander Speichern Speichern Speichern Speichern Speichern Tabelle Tabelle ARGUS 152...
  • Seite 346 30 Anhang Hotkey-Belegung Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt auf- gerufen werden. Je nach gewählter Anschlussart (im Bsp. xDSL und Ethernet) sind ver- schiedene Hotkeys verwendbar: Hotkey Dienst ADSL VDSL Zifferntaste 0 ARGUS-Status Zifferntaste 1...
  • Seite 347 30 Anhang * Dieser Hotkey ist nur anwendbar, wenn das Gerät sich in den Testparametern befindet. Wurde zuletzt an dem ARGUS eine Copper Box betrieben, so erscheint ein zusätzlicher Sofktey <Copper Box>; hier findet man alle Informationen zur zuletzt angeschlossenen ARGUS Copper Box. Ist die Copper Box gestartet, wird über direkt die Copper Box Infoseite der aktuell angeschlossenen Copper Box...
  • Seite 348 Nacheinander Anzeige von ARGUS spezifischen Informationen. Nacheinander Wiederherstellen der gesicherten Einstellungen, siehe Seite 339. Nacheinander Alle Einstellungen werden auf Werks- einstellung zurückgesetzt, s. Seite 340. Nacheinander Test-Manager aufrufen Nacheinander ARGUS speichert die aktuelle Messung ohne diese zu beenden. ARGUS 152...
  • Seite 349 Konfiguration gefunden werden. Bspw. wegen einem falschen Serverpfad. grau varriert Ein Konfigurationsimport oder ein Test (z. B. PESQ) wird durchgeführt. WLAN ist aktiv. der ARGUS befindet sich im  grün WLAN Acces-Point-Modus. grau WLAN WLAN ist nicht aktiv.
  • Seite 350 Ein Fehler ist aufgetreten. grau Aktivierung der Physik, der VL oder Service wird vorbereitet. orange Bei VoIP ist der Tx- und Rx-Wert ungleich beim QoS-Test. grün Test läuft. Test gestoppt. grün Active Probe ist aktiv und ordnungsgemäß vom ARGUS gespeist. ARGUS 152...

  • Seite 351: Erklärung

    In der letzten Sekunde sind um Up- und Downstream FEC-Fehler  aufgetreten. grün / rot In der letzten Sekunde sind um Upstream CRC-Fehler aufgetreten. rot / grün In der letzen Sekunde sind im Downstream FEC-Fehler aufgetreten. grau Retransmission konfiguriert, aber ist nicht aktiv. blau Retransmission arbeitet. Retransmission aktiv. ARGUS 152...
  • Seite 352 Echo-Anfragen an die Gegenstelle geschickt werden.) Verbindungsende durch Abbruch von der Gegenstelle. PPP-Verb.-Ende Abbruch des PPP-Verbindungsaufbaus, da Rückkopplung PPP-Rückkoppl. entdeckt wurde. Authentifizierungsfehler: Benutzername oder Passwort falsch und PPP Anmeld.Fehler durch Gegenstelle abgelehnt. Keine PADO-Pakete empfangen. PADO Timeout Keine PADS-Pakete empfangen PADS Timeout ARGUS 152...
  • Seite 353 Fehler im Header der angeforderten HTTP-Datei. http Headerfehl. Fehler beim FTP-Download: Datei oder Verzeichnis nicht ftp Datei n vorh vorhanden. Unbekannte Host-Adresse. unbek.Adresse Mögliche Ursachen: Fehler bei Adresseingabe, DNS-Auflösung funktioniert nicht oder Netzwerk nicht erreichbar. Unbekannter Download-Fehler unbek.DL-Fehler ARGUS 152...
  • Seite 354 Die Anfrage ist nur über eine Authentifizierung bei einem Proxy möglich. Die Anfrage des Client wurde innerhalb der vom Server vorgegebenen Zeit nicht vollständig gestellt. Anfrage des Client kann aufgrund eines Konflikts (z. B. andere Anfrage) vom Server nicht bearbeitet werden. ARGUS 152...
  • Seite 355 Der Server ist überlastet und kann die Anfrage des Client momentan nicht bearbeiten. Die Anfrage des Client an einen Gateway oder Proxy wurde nicht innerhalb einer vorgegebenen Zeit beantwortet. Die HTTP-Version in der Anfrage des Client wird vom Server nicht unterstützt. ARGUS 152...

  • Seite 356: Allgemeine Fehlermeldungen

    Protok. n. mögl. unterstützt. Unbekannter Fehler aufgetreten. Unbek. Fehler Kein PPP-Verbindungsaufbau möglich. Keine PPP Verb. Testabbruch durch Benutzer. Test abgebrochen Fehler beim Start des Ping-Tests. Pingstart-Fehler Unerwarteter Abbruch der PPP-Verbindung. Fehler: PPP Verb Unerwarteter Abbruch des Ping-Tests. Pingende-Fehler ARGUS 152...
  • Seite 357 ARGUS: Code-Nr. Trying Es wird versucht eine Verbindung zu erstellen. Ringing Es klingelt an der Gegenstelle. Call Being Forwarded Anruf wird weitergeleitet. Call Queued Anruf ist in Warteschleife. Session Progress Der Verbindungsaufbau läuft. Alles OK. Accepted Verbindung akzeptiert. ARGUS 152...
  • Seite 358 Weiterleitungsschleife erkannt. Too Many Hops Zu viele Weiterleitungen. Address Incomplete SIP-Adresse unvollständig / fehlerhaft. Ambiguous SIP-Adresse nicht eindeutig erkennbar. Busy Here Teilnehmer ist belegt. Request Terminated Anfrage abgebrochen. Not Acceptable Here Ungültiger Anrufversuch. Request Pending Anfrage wartet. Undecipherable Dechiffrierungsfehler. ARGUS 152...
  • Seite 359 Does Not Exist Anywhere Teilnehmer existiert nicht mehr. Not Acceptable Unzulässiger SIP-Request. H) Hersteller Identifikationsnummern Kürzel Hersteller ALCB Alcatel (STMicroelectronics) ANDV Analog Devices BDCM Broadcom GSPN Globespan IKNS Ikanos IFTN Infineon META Metanoia STMI STMicroelectronics TSTS Texas Instruments ARGUS 152...

  • Seite 360: Software-Lizenzen

    30 Anhang I) Software-Lizenzen Die ARGUS-Firmware enthält Code aus sogenannten „Open Source“-Paketen, die unter verschiedenen Lizenzen (GPL, LGPL, MIT, BSD, usw.) veröffentlich sind.  – – Weitere Infos finden Sie insofern mitbestellt auf der in der Lieferung enthaltenen CD- ROM (siehe Software_License.htm) oder im Internet auf der Seite ...

  • Seite 361: Abkürzungen

    (dt. Übermittlung der Tarifeinheiten am Ende der Verbindung) Anschlusspunkt Linie Access Point Name 1. Available Second 2. Anschluss ASCII American Standard Code for Information Interchange Asynchronous Transfer Mode ATU-R ADSL Transceiver Unit Auto-MDI-X Automatic Medium Dependent Interface Crossing Average (dt. Durchschnitt) Anrufweiterschaltung (1TR6) ARGUS 152...
  • Seite 362 Calling Line Identification Restriction (dt. Unterdrückung der Rufnummernanzeige des Anrufers) CLIP-No-Screening Central Office (dt. Vermittlungsseite) Codec Coder-Decoder COLP Connected Line Identification Presentation (dt. Rufnummernanzeige des gerufenen Teilnehmers) COLR Connected Line Identification Restriction (dt. Unterdrückung der Rufnummernanzeige des gerufenen Teilnehmers) ARGUS 152...
  • Seite 363 Digital Subscriber Signalling System No. 1 Datenendeinrichtung DTMF Dual Tone Multi Frequency (dt. Mehrfrequenzwahlverfahren) Data Transmission Unit EARFCN EUTRA Absolute radio-frequency channel number Endgeräteauswahlziffer (1TR6) Explicit Call Transfer (dt. Umlegen bzw. gezielte Rufumleitung) E-DSS1 European Digital Subscriber Signalling System Number 1 ARGUS 152...
  • Seite 364 ITU-T G.994.1 Handshake procedure GigE Gigabit-Ethernet hour (dt. Stunde) High Definition HDLC High-Level Data Link Control HDSL High bit rate digital subscriber line Header Error Checksum Hexadezimal High Layer Compatibility HLOG Amplitudenanteil der Übertragungsfunktion pro Ton HOLD Call Hold (dt. Makeln) ARGUS 152...
  • Seite 365 Link Access Procedure for D-channels Liquid Crystal Display (dt. Flüssigkristallbildschirm) Logical Channel Number (dt. Kanalnummer bei X.25) Link Control Protocol Lichtemittierende Diode Low Layer Compatibility Loss of Synchronize LOSWS Loss of Sync Word Seconds Leitungsqualifizierung Listening Quality Objective Long Term Evolution ARGUS 152...
  • Seite 366 Numbering Plan NSAP Network Service Access Point Network Specific Facilities Network Termination NTBA Network Termination for ISDN Basic rate Access Network Timing Reference Origination Address (1TR6) Operation, Administration and Maintenance Omni Mode Out of Sequence Open Systems Interconnection ARGUS 152...
  • Seite 367 Point-to-Point Protocol over ATM PPPoE Point-to-Point Protocol over Ethernet PPTP Point-to-Point Tunneling Protocol Power Spectral Density Program Specific Information Power Q in Q IEEE 802.1.ad, S-VLAN Quiet Line Noise (dt. Ruherauschen) Quality of Service Widerstand (R) und Kapazität (C) ARGUS 152...
  • Seite 368 Signal zu Interferenz & Signal Rauschverhältnis Session Initiation Protocol Signal-to-Noise-Ratio SNRM Signal-to-Noise-Ratio Margin Shortest Path Bridging Spch Speech (dt. Sprache) Service record Secure Sockets Layer Set-top box STUN Session Traversal Utilities for NAT Subaddressing (dt. Subadressierung möglich) SUSP SUSPend Nachricht Trigger ARGUS 152...
  • Seite 369 -Anschluss) (ANSI T1.601) Upload Uniform Resource Identifier Uniform Resource Locator Upstreamband Universeller Serieller Bus Coordinated Universal Time User-User-Info User-to-User Signalling (dt. Übermittlung von Anwenderdaten) Volt (elektrische Spannung) Impulslaufzeit Virtual Channel 1. Virtual Channel Connection 2. Voltage at the common collector ARGUS 152...
  • Seite 370 WebDAV Web-based Distributed Authoring and Versioning Downstreamband WEEE Waste Electrical and Electronic Equipment world wide web xDSL Sammelbegriff für verschiedene DSL-Varianten xTU-C xDSL Transceiver Unit - Central Office xTU-R xDSL Transceiver Unit Scheinwiderstand z. B. zum Beispiel Zwischenregenerator ARGUS 152...
  • Seite 371 Statusanzeige ......................38 Unterstützte Standards ..................18 Verbindungsabbau ....................69 Verbindungsaufbau ....................48 Akku laden ....................13, 15, 23, 343 Akkupack ........................12 aktives Laden ..................13, 15, 343 Automatisches Laden ..................344 Befestigung ......................23 Ladegerät ......................15 Ladezustand ......................343 Lagerung ......................343 Langzeitlagerung ...................15, 343 Schutzfunktion .......................15 ARGUS 152...
  • Seite 372 APN ..........................94 ARGUS Abmessungen ....................... 17 Allgemeine Fehlermeldungen ................356 Bedienfeld ......................17 Display Dimension ....................17 Ein- und Ausgänge ....................17 einschalten ......................19 Einstellungen ..................322, 324, 332 Gewicht ......................... 17 MAC-Adressen ....................41, 98 ARGUS 152...
  • Seite 373 ARGUS Manager ......................337 ARGUS-Status ......................346 ASCII ..........................95 Asymmetrie-Umschaltung ...................267 ATM .........................82, 91 Bitrate ........................61 mit Ethernet ......................91 OAM-Ping ......................128 Tests ........................125 Attainable Data Rate .....................64 Attainable DataRate ......................61 Attenuation ........................61 Aufbewahrungstemperatur ....................17 Ausgegraute Elemente ....................87 Authentifizierung ......................177 Automatische Laden ..................13, 15, 343 Automatischer Konfigurationsimport ................326...
  • Seite 374 DIN EN 50419 ....................... 14 Displaybeleuchtung ...................... 19 DNS Server ........................95 Download ........................141 Fehlermeldungen ....................353 Download-Dateiname ....................141 Downloadrate ....................144, 152, 232 DSCP .......................... 182 Einleitung ......................37 DSL-Modem-States ...................... 51 DTMF-Einstellungen ....................181 Dual ........................44, 94 Duplex Halb- ........................
  • Seite 375 Headsetbetrieb ......................186 HEC ..........................62 Hexadezimal-Eingabe ....................41 Hilfe ..........................346 Hintergrundbeleuchtung ....................17 HLOG/Ton ......................60, 294 Hops ..........................137 Hörkapselbetrieb ......................186 Hotkey-Belegung ......................110 Hotkeys ........................110 HTTP-Download ....................108, 141 Ergebnisse ......................145 parallel .........................142 Testparameter .....................141 HTTP-Statuscodes ......................354 HTTP-Upload .......................108, 146 IGMP Version ......................214 ARGUS 152...
  • Seite 376 Scan Profil ....................211, 215 Serveradresse ....................223 Sync Error ......................198 Testparameter ....................197 Tests ........................196 Typ des Streams ....................223 Video Bytes ......................199 VoD ........................222 IPTV Line ........................84 IPTV passiv ......................... 218 IPTV-Scan ........................108 ARGUS 152...
  • Seite 377 LED-Nachbildung ....................47, 72, 74 LEDs ..........................19 Ethernetanschluss ....................22 Leitungsdämpfung ....................61, 64 Leitungslänge ......................260 Leitungsstörung ......................54 Leitungswiderstand ....................256, 306 Linebuchse ........................18 Line-Monitor ......................259, 261 100 Ohm Eingangswiderstand ................268 Anschlussbeispiel ....................262 Clipping .......................271 Cursor ........................264 Frequenzbereich ....................263 Gesamleistung ....................266 Grafik-Funktionen ....................264 Line-Monitor-starten ....................261 ARGUS 152...
  • Seite 378 Modem finden ......................262 MOS ........................174, 186 MOS-Sollwert ......................182 MOS-Wert ........................191 Multicast Adresse ....................... 197 Net Data Rate ......................61, 64 Network Delay ......................191 Netzmaske ........................95 Netzteil .......................... 17 Anschluss ......................22 Netzwerkscan ARGUS 152...
  • Seite 379 PPP-Profil editieren .......................93 PPTP ........................76, 91 Probes .........................137 Profile ..........................83 Profilname ......................338, 340 Profiltypen ........................83, 84 Protocol .........................91 Protokoll-Statistiken .......................98 Provider Code ........................68 Prüfgenauigkeit ......................260 Prüfsummenfehler .......................135 PWR ..........................22 Q in Q ..........................92 QLN/Ton ........................59, 294 Qos ..........................182 QR-Code ........................53 ARGUS 152...
  • Seite 380 Server-Adresse ......................141 Serverprofil ......................... 141 Service .......................... 14 starten ......................85, 89 Service Data ......................... 84 Service IPTV ......................... 84 Service VoD ........................84 Service VoIP ......................... 84 Services ......................81, 82, 108 Bridge ........................91 Service-Statistiken ...................... 109 ARGUS 152...
  • Seite 381 Stilleerkennung ......................180 Stromsparmodus ....................24, 336 Support ..........................11 Symbole .........................83 Symmetrie- / Asymmetrie-Umschaltung ..............267, 275 Symmetrie-Umschaltung .....................267 Systeminformationen im DSLAM ...................64 Taste ..........................17 Bestätigungs- ......................19 Cursor- ........................20 Hörer- ........................20 Pegel- ........................20 Power- ........................19 Rücksprung- ......................20 Shift- ........................21 Tastenfeld ......................19 ARGUS 152...
  • Seite 382 Update-Tool ........................ 342 Upload-Dateigröße ..................... 142 Upload-Dateiname ...................... 141 Client-Schnittstelle ..................17, 22 Host-Schnittstelle .................... 17, 22 User Agent ........................179 VDSL Anzeige Verbindungsparameter ................52 Carrier Set ......................43 Ergebnisse speichern ................... 80, 124 Profil ........................52 ARGUS 152...
  • Seite 383 Echo Test ......................194 Ergebnisse ......................191 Lautstärke ....................185, 234 Manuelle Konfiguration ..................177 MOS-Wert ......................185 Profilname ......................182 Provider-Assistent ....................176 Qos ........................182 Registerstatus .....................191 Ruf .......................184, 233 Rufannahme ......................194 SIP-Statuscodes ....................360 STUN Server .......................181 Testparameter .....................176, 177 Tests ........................174 ToS ........................182 ARGUS 152...
  • Seite 384 Kennwort ......................334 SSID ........................334 x-Achse Frequenz ....................... 57 Töne ........................57 x-Achsen-Beschriftung ....................57 x-Achsen-Zoom ....................54, 264 xDSL-Trace ........................50 y-Achsen-Zoom ....................55, 264 Zeitstempel ........................49 Ziffernblock ........................20 Zifferneingabe ....................... 20 Zoom ..........................55 ARGUS 152...
