ARGUS

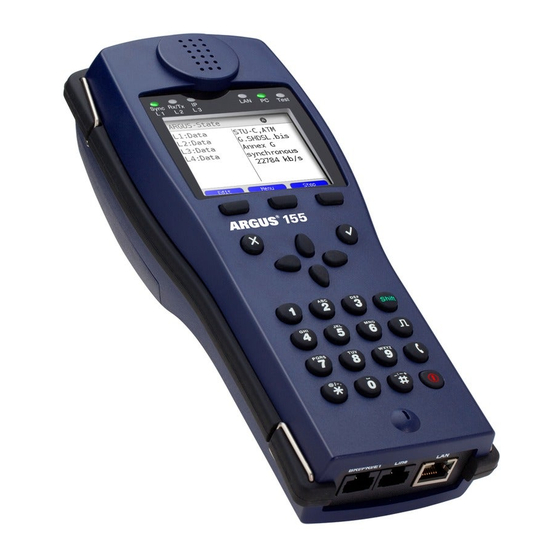

ARGUS 155
Handbuch
Version: 1.00 / DE
Wichtiger Hinweis:
Ein ARGUS-Grundpaket enthält mindestens eine DSL-Schnittstelle (ADSL, VDSL oder
SHDSL) oder eine S
-Schnittstelle, diese schließen verschiedene Funktionen und Tests
2M
mit ein. Alle anderen Schnittstellen und Funktionen sind optional (siehe unter Optionen im
Datenblatt). In Abhängigkeit des gelieferten Funktionsumfangs können daher einzelne
Menüpunkte ausgeblendet sein.
1
ARGUS 155

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argus 155

Inhaltszusammenfassung für Argus 155

  • Seite 1 Handbuch Version: 1.00 / DE Wichtiger Hinweis: Ein ARGUS-Grundpaket enthält mindestens eine DSL-Schnittstelle (ADSL, VDSL oder SHDSL) oder eine S -Schnittstelle, diese schließen verschiedene Funktionen und Tests mit ein. Alle anderen Schnittstellen und Funktionen sind optional (siehe unter Optionen im Datenblatt).
  • Seite 2 Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung reproduziert, vervielfältigt oder verbreitet werden. All rights are reserved. No one is permitted to reproduce or duplicate, in any form, the whole or part of this document without intec´s permission. ARGUS 155...

  • Seite 3: Inhaltsverzeichnis

    Physik ....................30 Betrieb am ADSL-Anschluss ............31 ADSL-Schnittstelle und Anschluss-Modus einstellen ....32 ADSL-Einstellungen .................33 ARGUS im Anschluss-Modus ATU-R ..........39 ARGUS im Anschluss-Modus ATU-R Bridge .........57 ARGUS im Anschluss-Modus ATU-R Router .........61 Betrieb am VDSL-Anschluss ............64 VDSL-Schnittstelle und Anschluss-Modus einstellen ....64 VDSL-Einstellungen .................65 ARGUS im Anschluss-Modus VTU-R ..........66...
  • Seite 4 Testübersicht und Hotkey-Belegung ..........132 Loop ....................136 ATM-Tests ..................140 15.1 VPI/VCI-Scan ...................140 15.2 ATM-OAM-Ping ................144 IP-Tests ....................148 16.1 IP-Ping .....................148 16.2 Traceroute ..................155 16.3 HTTP-Download ................160 16.4 FTP-Download .................167 16.5 FTP-Upload ..................172 16.6 FTP-Server ..................177 VoIP-Tests ..................184 17.1 VoIP-Telefonie starten ..............191 17.2...
  • Seite 5 Alle Testergebnisse an den PC senden ........356 23.6 Alle Testergebnisse löschen ............357 ARGUS-Einstellungen ..............358 24.1 Trace/remote ...................358 24.2 Geräte-Einstellungen ..............359 24.3 Einstellungen sichern / wiederherstellen ........361 24.4 Parameter auf Werkseinstellung zurücksetzen ......363 24.5 Abspeichern von Rufnummern im Kurzwahlspeicher ....364 ARGUS 155...
  • Seite 6 Firmware-Update ................367 Anhang ....................369 Abkürzungen ..................369 Vendor identification numbers ............378 CAUSE-Meldungen im Protokoll DSS1 ...........379 CAUSE-Meldungen im Protokoll 1TR6 ..........381 ARGUS-Fehlermeldungen (DSS1 / 1TR6) ........383 Fehlermeldung: PPP-Verbindung ............385 Fehlermeldung: Download-Test ............386 HTTP-Statuscodes ................387 Allgemeine Fehlermeldungen ............389 VoIP-SIP-Statuscodes ..............390 Software-Lizenzen ................393 Index ....................394...

  • Seite 7: Einleitung

    ARGUS 155 beinhaltet als High-End-Kombitester der neuesten Generation einen extrem leistungsfähigen ADSL-/VDSL-Chipsatz, der die hohen technischen Anforderungen dieser Zeit erfüllt. Als einziger Handheld-Tester und Analyser integriert ARGUS 155 die Schnittstellen VDSL2 (alle Profile), ADSL (Annex A, B, J, L, M) sowie ...
  • Seite 8 1 Einleitung Qualität von Triple-Play-Diensten testen Die Qualität von VoIP, IPTV und Datendiensten prüft der ARGUS 155 über xDSL und Ethernet mit optionalen Triple-Play-Testfunktionen. Durch die integrierte Prüfhörerfunktion simuliert er nicht nur Endgeräte wie Telefon, PC oder STB, sondern ermittelt auch alle relevanten Qualitätsparameter und bewertet die Sprachgüte nach dem MOS-Verfahren.

  • Seite 9: Einige Wichtige Argus-Funktionen Im Überblick

    ATM-Tests (nur für ADSL und SHDSL-ATM) ATM-OAM-Ping, ATM-OAM-Zellen-Loop, VPI/VCI-Scan IP-Tests Ping- und Traceroute-Tests (BRAS Infos, PPP-Trace, VLAN) Download-Tests zur Durchsatzermittlung (HTTP-Down-, FTP-Up-/Download) FTP-Server-Test, Up-/Download von ARGUS zu ARGUS VoIP-Test VoIP-Endgerätesimulation, inklusive Akustik (div. Codecs) OK/FAIL-Auswertung und Anzeige der Qualitätsparameter Bewertung der VoIP-Sprachqualität (QoS) nach:...
  • Seite 10 ARGUS Copper-Box and die USB-Host-Schnittstelle erweitern, siehe ARGUS Copper-Box Handbuch und Datenblatt. Anschlussabnahmeprotokoll Der Anschluss von ARGUS an einen PC über USB ermöglicht zusammen mit der PC- Software WINplus / WINanalyse die Erstellung und den Ausdruck eines ausführlichen Messprotokolls auf dem PC.
  • Seite 11 Virtual Lines wird dadurch möglich. Die Services zwischen den Virtual Lines (VLs) und den Data-, VoIP- und IPTV-Tests, ermöglichen beispielsweise, dass ARGUS als IP-Telefon, bei aktiviertem Service VoIP, jederzeit für Andere erreichbar ist. Weitere wichtige Hinweise zur Profilstruktur finden Sie auf unserer Webseite.

  • Seite 12: Sicherheitshinweise

    2 Sicherheitshinweise 2 Sicherheitshinweise ARGUS darf nur mit den im Lieferumfang enthaltenen Zubehörteilen betrieben werden. Der Einsatz anderer Zubehörteile kann zu Fehlmessungen, bis hin zur Beschädigung von ARGUS und den angeschlossenen Einrichtungen führen. Setzen Sie ARGUS nur nach den Angaben in dieser Bedienungsanleitung ein. Ein anderer Einsatz kann zu Personen- schäden und einer Zerstörung von ARGUS führen.
  • Seite 13 Kategorien der WEEE-Richtlinie („Waste Electrical and Electronic Equipment“) Anwendung. Die Kategorie 9 „Überwachungs- und Kontrollinstrumente“ fällt demnach nicht darunter. ARGUS fällt in die Kategorie 9 und unterliegt somit nicht der RoHS-Richtlinie. Dennoch werden seit dem 01.01.2007 alle Anforderungen auf freiwilliger Basis erfüllt....

  • Seite 14: Sicherheits- Und Transporthinweise Zum Akkupack

    Die Akkupackkontakte haben eine Polarität (plus und minus) und dürfen nicht mit umgekehrter Polarität mit dem ARGUS oder dem Ladergerät verbunden werden. Der Akkupack darf nur in der vorgesehenen Weise mit dem zugehörigen ARGUS oder Ladegerät verbunden werden. Der Akkupack darf nicht mit elektrischen Ausgängen wie von Steckernetzteilen, ...
  • Seite 15 Der Akkupack darf nicht in den Verfügungsbereich von Kindern gelangen. Vor der Nutzung des Akkupacks sind dieses Handbuch und die entsprechenden Sicherheitshinweise sorgfältig zulesen. Werden Gerüche, Rost oder andere Anormalitäten vor dem ersten Gebrauch festgestellt, kontaktieren sie die intec GmbH um den weiteren Ablauf zu klären. ARGUS 155...

  • Seite 16: Allgemeine Technische Daten

    Luftfeuchtigkeit: bis zu 95 % rel. Luftfeuchtigkeit, nicht kondensierend Spannungsversorgung Lithium-Ionen-Akkupack mit 7,2 V Nennspannung  (unbedingt Sicherheitshinweise beachten) oder 12 V / 1,5 A elektr. ARGUS-Steckernetzteil Weiteres Anwendersicherheit für ARGUS geprüft nach EN60950-1  RoHS-Konformität gemäß der WEEE-Richtlinie ...
  • Seite 17 ITU-T G.994.1 (G.hs) Gleichspannung (DC): max. +145 V (bei U ) Ethernet (LAN): IEEE 802.3  BRI/PRI/E1: - 10 Base-T  Gleichspannung (DC): max. +48 V - 100 Base-T - 1000 Base-T Gleichspannungsmessungen: Autonegotiation - Genauigkeit: ±2 % Auto-MDI(X) ARGUS 155...

  • Seite 18: Kurzanleitung Bedienung

    Ablauf einer einstellbaren Zeitspanne (z. B. nach 10 Minuten) ohne  Aktivität schaltet sich ARGUS im Akkubetrieb automatisch ab  (s. Seite 365). Der Akku wird beim Ausschalten bei angeschlossenem Netzteil automatisch im ARGUS aufgeladen (s. Seite 365 Verwendung des Akkupacks). Bestätigungstaste - Menü öffnen...
  • Seite 19 4 Kurzanleitung Bedienung Rücksprungtaste - ARGUS wechselt zum vorangegangenen Display ohne Übernahme  aktueller Eingaben z. B. Änderung eines Einstellungsparameters - Test abbrechen Verlassen von Grafikanzeigen Cursortasten - Seitenweises Durchblättern von Displayzeilen (vertikale Cursortasten) Cursorbewegung innerhalb einer Displayzeile  -...
  • Seite 20 ändert die Belegung der Softkeys (Beispiel s. Seite 206). Shift-Taste drücken: die Belegung der Softkeys ändert sich. Beispiel  ARGUS wird im Wesentlichen mit den 4 Cursortasten, der Bestätigungstaste , der Rücksprungtaste , der Pegeltaste und den drei Softkeys bedient....

  • Seite 21: Beispiel Bedienung

    Auswählen einer Displayzeile Im Beispiel: Auswahl einer Anschlussart, die ausgewählte Anschlussart wird blaumarkiert  (im Beispiel: ADSL). Auswahl übernehmen Im Beispiel: ARGUS übernimmt die blau markierte Anschlussart. Es öffnet sich das Menü -Taste drücken Anschluss-Modus. Zurück zum vorherigen Display ohne den markierten Anschluss zu übernehmen.
  • Seite 22   Anzeige der Profile, siehe S. 34 <Profil> Wechsel ins Hauptmenü <Menü> ADSL-Verbindung starten <Start>            xDSL- und <Edit> Etherneteinstellungen öffnen Profil konfigurieren <Profil> ADSL-Verbindung starten <Start> ARGUS 155...

  • Seite 23: Anschlüsse Oben

    4 Kurzanleitung Bedienung Anschlüsse oben Anschluss für externes Steckernetzteil. Ist das Steckernetzteil angeschlossen, schaltet ARGUS im Betrieb die Spannungsversorgung durch den Akku ab. Beim Ausschalten lädt ARGUS den Akku automatisch auf (s. Seite 365). Zweite LAN-Schnittstelle (VNC-Server) USB-A USB-Host-Schnittstelle ...

  • Seite 24: Akku Laden Im Erstbetrieb

    Die Aufnahme für den Akkupack befindet sich auf der Gehäuserückseite. Befestigen Sie ihn durch Anlegen des Akkupacks an die Haltenasen im Kopfbereich und anschließendes Herunterschrauben der Rändelschraube. Es darf nur der mitgelieferte Akkupack verwendet werden. Schließen Sie Ihren ausgeschalteten ARGUS an das mitgelieferte Steckernetzteil an. Schalten Sie ARGUS mit der -Taste ein.

  • Seite 25: Stromsparmodus

    4 Kurzanleitung Bedienung Stromsparmodus Im Akkubetrieb schaltet sich ARGUS nach 5 Minuten (einstellbar s. Seite 360) ohne Aktivität automatisch aus. Während eines Tests (z. B. Loopbox) oder im Trace-Modus schaltet sich ARGUS nicht aus. Alternativ ist der Betrieb über das mitgelieferte Steckernetzteil möglich. Bei Anschluss des Steckernetzteiles wird die Spannungsversorgung durch den Akku abgeschaltet.
  • Seite 26 4 Kurzanleitung Bedienung Anschlusspunkte des ARGUS im Überblick: ARGUS 155...

  • Seite 27: Menühierarchie

    Es öffnet sich das Hauptmenü, in dem die abhängig vom eingestellten Anschluss verfügbaren Menüs angezeigt werden (siehe S. 28, Menü Einzeltests). Wahl des physikalischen Anschlusses ADSL S. 31 Menü VDSL S. 64 Anschluss und weitere ab S. 80 Das Menü Anschluss-Modus öffnet sich automatisch ARGUS 155...
  • Seite 28 IP-Ping S. 148 Einzeltests weitere ab S. 155 Für weitere Informationen zur Menühierarchie ist der mitgelieferte Menüplan zu beachten. Aktuelle Menüpläne sind unter www.argus.info zu finden. Aufruf des ARGUS-Statusbilschirms über  die Pegeltaste .  Der Statusbildschirm dient als zentraler Navigationspunkt für alle weiteren...
  • Seite 29 5 Menühierarchie ARGUS 155...

  • Seite 30: Physik

    ändern Schicht 1  Profilauswahl <Profil>  aktuelle Synchronisieren <Start>  Belegung  der Softkeys  siehe S. 35 siehe S. 34 siehe S. 40  Tests, die über die Schicht 1 ausgeführt werden können, s. Seite 132. ARGUS 155...

  • Seite 31: Betrieb Am Adsl-Anschluss

    ARGUS unterstützt folgende Anschlussarten (Anschluss-Modus): ATU-R Endgeräte-Modus (ADSL Transceiver Unit-Remote) s. Seite 39. Anschluss des ARGUS direkt an den ADSL-Anschluss (vor oder nach dem Splitter). ARGUS ersetzt das Modem und den PC. ATU-R Bridge Bridge-Modus (ADSL Transceiver Unit-Remote Bridge) s. Seite 57....

  • Seite 32: Adsl-Schnittstelle Und Anschluss-Modus Einstellen

    7 Betrieb am ADSL-Anschluss 7.1 ADSL-Schnittstelle und Anschluss-Modus einstellen Schließen Sie das mitgelieferte xDSL-Kabel an die ARGUS-Buchse „Line“ und an Ihren Testanschluss an und schalten Sie ARGUS ein. Abhängig von der zuletzt genutzten Anschlusseinstellung werden verschiedene Einschaltdisplays angezeigt. Wählen Sie den Anschluss ADSL und den Anschluss-Modus ATU-R aus.

  • Seite 33: Adsl-Einstellungen

    7 Betrieb am ADSL-Anschluss 7.2 ADSL-Einstellungen Alle benötigten Einstellungen für einen Test am ADSL-Anschluss speichert ARGUS in Profilen. Es können insgesamt 20 benutzerdefinierte Profile erstellt werden. Bevor eine ADSL-Verbindung aufgebaut oder ein Test durchgeführt wird, kann ein Profil ausgewählt werden, sonst verwendet ARGUS das voreingestellte Profil. Abhängig von der Testsituation werden nur die relevanten Einstellungen verwendet.
  • Seite 34 Profil zum Bearbeiten auswählen. Das ausgewählte Profil wird im Display blau markiert. Das vor- eingestellte Profil wird mit einem im Display gekennzeichnet.  ARGUS verwendet für den ADSL- Verbindungsaufbau die Einstellungen des voreingestellten Profils. ARGUS verwendet das markierte Profil als voreingestelltes Profil und wechselt in die Statusanzeige, den Statusbildschirm oder in das Menü...
  • Seite 35 Display gekennzeichnet.   Wechsel ins übergeordnete Menü ohne eine Änderung zu übernehmen. ARGUS verwendet weiterhin die Voreinstellung.     ARGUS verwendet den markierten  ADSL-Modus als Voreinstellung und  wechselt ins übergeordnete Menü.   ARGUS 155...

  • Seite 36: Mac-Adresse

    Bei Wahl der ADSL Auto-Modi „Annex A/M auto, Annex B/J auto, Annex A auto, Annex B auto und Annex M auto“ erkennt ARGUS automatisch die Konfiguration am DSLAM und stellt sich darauf ein.  Voreinstellung: Annex B/J auto Eingabe des Vergleichswertes für die ATM-Bitrate [kbit/s] über die...
  • Seite 37 Voreinstellung: ein (siehe Seite 107) IPv4: Festlegung der IP-Adressen-Vergabe IP Modus Static IP:  feste IP-Adresse DHCP-Server: Vergabe der IP-Adresse vom ARGUS Voreinstellung: DHCP-Server Eigene IP-Adresse des ARGUS eigene IP Adresse Bereich: 0.0.0.0 bis 255.255.255.255 Voreinstellung: 192.168.10.1 (Vergabe siehe RFC 3330) IP-Netzmaske ...
  • Seite 38 7 Betrieb am ADSL-Anschluss Verwendeter Port für die eingehende SIP-Signalisierung.  SIP Port Bereich: 0 bis 65535  Voreinstellung: 5060 Weitere Anschlussparameter, siehe Kapitel „ Virt. Profil 1 bis 20“ Seite 120. ARGUS 155...

  • Seite 39: Argus Im Anschluss-Modus Atu-R

    Ermittlung der ADSL-Verbindungsparameter ARGUS wird über das mitgelieferte xDSL- oder Patchkabel direkt an den ADSL-Anschluss angeschlossen (wahlweise vor oder hinter dem Splitter). ARGUS ersetzt in diesem Fall das Modem und den PC. ARGUS baut eine ADSL-Verbindung auf und ermittelt alle relevanten ADSL-Verbindungsparameter.
  • Seite 40 Funktionen und Abläufe erläutert.      Aufbau der ADSL-Verbindung Profileinstellung: ARGUS verwendet für den Aufbau der ADSL-Verbindung die im Profil gespeicherten Einstellungen (s. Seite 35): ADSL-Modus und Sollwert. ARGUS im Statusbildschirm      ...
  • Seite 41 Profil markieren Markiertes Profil editieren. <Edit> Die Einstellungen des Profils können geändert werden (s. S. 34). ARGUS verwendet das markierte Profil als Voreinstellung und wechselt zum Statusbildschirm. Aufbau der ADSL-Verbindung ARGUS synchronisiert mit dem DSLAM (LED „Sync/L1“ blinkt, Anzeige eines gelb hinterlegten Elements im Display)....
  • Seite 42 = Verbindungsstatus      Anzeige Zeitstempel.     ARGUS zeigt an, zu welcher Uhrzeit  (interne Uhr siehe Seite 359) die Kommandos eintreffen.  Wechsel zu den vorangegangenen Displays und zum Statusbildschirm.  ARGUS 155...
  • Seite 43 Erfolgreicher Verbindungsaufbau Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED „Sync/L1“ sowie grüner Haken in Schicht 1-Box), ermittelt ARGUS die ADSL-Verbindungsparameter. Nach der Synchronisation muss ARGUS mindestens 20 Sekunden am ADSL-Anschluss angeschlossen sein. Erst dann können alle ADSL-Verbindungsparameter im ARGUS gespeichert werden.
  • Seite 44 <Reset> FEC, CRC, HEC.    ATM-Statistiken anzeigen:  ATM Cells: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) ATM-Zellen an.  ATM-Informationen: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) ATM-Informationen an wie:  - Anzahl der OAM-Zellen...
  • Seite 45 FEC, CRC, HEC. Anzeige der ATM-Statistiken. <Statistik> Fehlerzähler (FEC, CRC, HEC) zurücksetzen. ACHTUNG: Die Fehlerzähler  werden nach Erreichen von „Showtime“ zunächst von ARGUS automatisch zurückgesetzt.    Anzeige der Bitverteilung d. h. transportierte Bits pro Ton (Kanal) y-Achse: Bits...
  • Seite 46 <Zoom(x)--> <Zoom(x)++> macht die Vergrößerung rück- gängig.    Die im Display angezeigte Lupe liegt auf einem dunklen Hintergrund, es wurde gezoomt.  Mit den Cursortasten lässt sich der gezoomte Bereich waagerecht durchscrollen. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 47 7 Betrieb am ADSL-Anschluss wird die Softkeybelegung  umgeschaltet. ARGUS wechselt vom  x-Achsen-Zoom zum y-Achsen-Zoom.       Vergrößert den mittleren <Zoom(y)++> Abschnitt des Graphen (100%) Kehrt um und <Zoom(y)--> <Zoom(y)++> macht die Vergrößerung rück- gängig.
  • Seite 48 Hält man die Cursortaste gedrückt, werden die Schritte die der Cursor im Graph zurücklegt immer größer.   Mit der Einstelllung für die x-Achse lässt sich ihre Beschriftung von Ton auf Frequenz ändern. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 49 Wert mit dem Cursor ausmessen, wenn man vorher in einen bestimmten Bereich hineingezoomt hat. Die Startposition des Cursors kann dabei aber variieren. Die Grafik-Funktionen stehen für alle Graphen zur Verfügung.    Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 50 Öffnet die Grafik-Funktionen <Menü> (siehe S. 46).   Anzeige des Amplitudenanteils der Übertragungsfunktion (HLOG) pro Ton. Der HLOG stellt die Dämpfung einer Verbindung über die Frequenz dar. y-Achse: Hlog in dB x-Achse: Töne (Kanäle) Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 51 Im Beispiel wird eine kurze Leitung dargestellt. Im HLOG-Graphen kann es zu einem Versatz zwischen Up- und Downstream-Werten vom DSLAM und die Downstream-Werte vom ARGUS berechnet werden. Es kommt auch vor, dass DSLAMs die Upstream-Werte des HLOGs nicht oder falsch senden....
  • Seite 52 Theoretisch erreichbare ATM-Bitrate in kbit/s. Relative capacity Auslastung der Leitung in Prozent. Latency Mode Abhängig von der Konfiguration des DSLAMs zeigt ARGUS Interleaved oder Fast an. Attenuation Dämpfung der Leitung über die gesamte Leitungslänge und Bandbreite in dB. Ab einer gewissen Dämpfung sind bestimmte Anschlusstypen nicht mehr empfehlenswert.

  • Seite 53: Systeminformationen Zur Übertragung An Die Gegenseite Adsl

    Wenn ein Modem mit einem DSLAM synchronisiert, wird üblicherweise der Hersteller und der Gerätetyp dieses angeschlossenen Modems im Kontrollsystem des DSLAMs angezeigt. Dies geschieht bei ADSL nach ITU-T G.997.1. Synchronisiert ein ARGUS gegen einen DSLAM, meldet dieser sich je nach DSLAM wie folgt im Kontrollsystem: Info...

  • Seite 54: Abbau Der Adsl-Verbindung Und Speichern Der Ergebnisse

    7 Betrieb am ADSL-Anschluss Abbau der ADSL-Verbindung und Speichern der Ergebnisse  ARGUS in der Statusanzeige.          ADSL-Verbindung abbauen.             Ergebnis wird verworfen <Nein>...
  • Seite 55 7 Betrieb am ADSL-Anschluss        Nach dem erfolgreichen Speichern kehrt ARGUS zurück in den Statusbildschirm oder in den ARGUS-Status. Über kann direkt ein neuer <Start> Syncversuch initialisiert werden. ARGUS 155...
  • Seite 56    Anzeige des Zeitpunktes <Datum> (Datum und Uhrzeit), an dem die Speicherung erfolgte. Ansehen    Anzeige der Testergebnisse: ARGUS zeigt den ADSL-Status und die ADSL-Verbindungsparameter an.  ADSL-Verbindungsparameter durchblättern       ...

  • Seite 57: Argus Im Anschluss-Modus Atu-R Bridge

    7 Betrieb am ADSL-Anschluss 7.4 ARGUS im Anschluss-Modus ATU-R Bridge ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den ADSL- Anschluss angeschlossen. ARGUS verhält sich im Bridge-Modus wie ein ADSL-Modem, d. h. ARGUS leitet passiv alle Pakete von Ethernet zu ADSL (und umgekehrt) weiter.

  • Seite 58: Einstellen Des Anschluss-Modus Atu-R Bridge

    7 Betrieb am ADSL-Anschluss Einstellen des Anschluss-Modus ATU-R Bridge  Anschluss ARGUS im Hauptmenü  oder  ADSL  im Statusbildschirm.                Der Test ist noch nicht gestartet: ...
  • Seite 59 Bei aktiver ADSL-Physik im Bridge-Mode sind über den Softkey folgende <Test> Tests möglich, siehe S. 132. Bei aktivem Bridge-Mode sind keine Tests verfügbar. Anzeige der Verbindungsparameter   Wechsel zu Schicht 1-Box und anderen Elementen, Bedienung s. S. 111. ARGUS 155...
  • Seite 60 7 Betrieb am ADSL-Anschluss  Anzeige ADSL- <Infos> oder Verbindungsparameter, siehe Seite 43. Abbau der ADSL-Verbindung <Stopp> und automatische Deaktivierung der Bridge. ARGUS 155...

  • Seite 61: Argus Im Anschluss-Modus Atu-R Router

    7 Betrieb am ADSL-Anschluss 7.5 ARGUS im Anschluss-Modus ATU-R Router ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den ADSL- Anschluss angeschlossen. ARGUS ersetzt im Router-Modus sowohl das Modem als auch den Router, sodass mehrere PCs (über einen Hub/Switch) auf eine Netzwerkverbindung zugreifen können. Die IP-Adressen des Netzwerks sind entweder statisch vergeben oder ARGUS wird zum DHCP-Server bestimmt und vergibt die IP-Adressen an die angeschlossenen PCs.

  • Seite 62: Einstellen Des Anschluss-Modus Atu-R Router

    7 Betrieb am ADSL-Anschluss Einstellen des Anschluss-Modus ATU-R Router  Anschluss ARGUS im Hauptmenü  ADSL oder   im Statusbildschirm. ATU-R Router   Der Test ist noch nicht gestartet:  rote LED im Display Bedeutung der LED-Nachbildung im Display:...
  • Seite 63 Ist die Schicht 1 noch nicht aufgebaut, wird diese automatisch mitaufgebaut.  Einstellungen der Bridge/Router <Edit> Parameter, siehe Seite 37. Aufbau des ADSL-Router Die ADSL-Verbindung ist aktiv.  Anzeige und Bedienung wie im Bridge- Modus, siehe Seite 59. ARGUS 155...

  • Seite 64: Betrieb Am Vdsl-Anschluss

    Das Einstellen der VDSL-Schnittstelle und des Anschluss-Modus wird wie bei ADSL  durchgeführt, siehe Seite 32 ff. Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 132 zu finden.

  • Seite 65: Vdsl-Einstellungen

    Firmware Zur Auswahl stehen die Version A und Version B. Weitere Informationen erhalten Sie auf Anfrage. Voreinstellung: B Das Carrier Set legt die Trägerfrequenzen fest auf denen ARGUS Carrier Set seine Synchronisationsbereitschaft zum DSLAM signalisiert  (ITU G.997.1).  Welche Sets zu verwenden sind, gibt typischerweise der ...

  • Seite 66: Argus Im Anschluss-Modus Vtu-R

    Ermittlung der VDSL-Verbindungsparameter ARGUS wird über das mitgelieferte xDSL- oder Patchkabel direkt an den VDSL-Anschluss angeschlossen (wahlweise vor oder hinter dem Splitter). ARGUS ersetzt in diesem Fall das Modem und den PC. ARGUS baut eine VDSL-Verbindung auf und ermittelt alle relevanten VDSL-Verbindungsparameter.
  • Seite 67 8 Betrieb am VDSL-Anschluss Aufbau der VDSL-Verbindung Profileinstellung: ARGUS verwendet für den Aufbau der VDSL-Verbindung die im Profil gespeicherten Einstellungen (s. Seite 65). ARGUS im Statusbildschirm.  ARGUS verwendet für den VDSL- Verbindungsaufbau das voreingestellte Profil (im Beispiel Profil 1)....
  • Seite 68 = Kommando, gesendet vom DSLAM > = Verbindungsstatus      Anzeige Zeitstempel.   ARGUS zeigt an, zu welcher Uhrzeit (ARGUS interne Uhr siehe Seite 359) die Kommandos eintreffen.  Wechsel zu den vorangegangenen Displays und zum Statusbildschirm.  ARGUS 155...
  • Seite 69 Erfolgreicher Verbindungsaufbau Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED „Sync/L1“ sowie grüner Haken in Schicht 1-Box), ermittelt ARGUS die VDSL-Verbindungsparameter. Nach der Synchronisation muss ARGUS mindestens 20 Sekunden am VDSL-Anschluss angeschlossen sein. Erst dann können die vom DSLAM bereitgestellten VDSL- Verbindungsparameter im ARGUS gespeichert werden.
  • Seite 70 Parameteranzeige durchblättern Ethernet-Statistiken öffnen, <Statistik> siehe S. 109. Zurücksetzen der Fehlerzähler <Reset> FEC und CRC. Fehlerzähler (FEC und CRC) zurücksetzen. ACHTUNG: Die Fehlerzähler  werden nach Erreichen von „Showtime“ zunächst von ARGUS automatisch zurückgesetzt. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 71 Beispiel US0, DS1, US1, DS2, US2, DS3) y-Achse: Bits x-Achse: Töne (Kanäle) Anhand der Bitverteilung können Leitungsstörungen erkannt werden  (z. B. durch HDB3, HDSL, RF usw.).  ARGUS wechselt zum vorangegangenen Display. Zur nächsten Grafik wechseln. <Weiter>   ...
  • Seite 72 Fehler in höheren Schichten resultieren. Forward Error Correction Anzahl der über die Checkbytes eines Codewortes korrigierten Übertragungsfehler. f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt. n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt. ARGUS 155...

  • Seite 73: Systeminformationen Zur Übertragung An Die Gegenseite Vdsl

     Systeminformationen zur Übertragung an die Gegenseite VDSL Wenn ARGUS im Anschluss VDSL mit einen DSLAM nach ITU-T G.997.1  synchronisiert, meldet dieser sich im Kontrollsystems des DSLAMS. Die Daten im DSLAM werden wie bei ADSL angezeigt, siehe Seite 53.

  • Seite 74: Argus Im Anschluss-Modus Vtu-R Bridge

    8 Betrieb am VDSL-Anschluss 8.4 ARGUS im Anschluss-Modus VTU-R Bridge ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den VDSL- Anschluss angeschlossen. ARGUS verhält sich im Bridge-Modus wie ein VDSL-Modem,  d. h. ARGUS leitet passiv alle Pakete von Ethernet zu VDSL (und umgekehrt) weiter. Der ...
  • Seite 75  Mit den Cursortasten auf Bridge wechseln, siehe S. 111. Die VDSL-Verbindung ist aufgebaut (grüner Haken in Schicht 1-Box).      Einstellung der Bridge/Router <Edit> Parameter.   Aufbau der VDSL-Bridge Fortsetzung auf nächster Seite. ARGUS 155...
  • Seite 76 Anzeige der Verbindungsparameter       Wechsel zu Schicht 1-Box und anderen Elementen, Bedienung s. S. 111.  Anzeige VDSL- <Infos> oder Verbindungsparameter, siehe Seite 70. Abbau der VDSL-Verbindung <Stopp> und automatische Deaktivierung der Bridge.  ARGUS 155...

  • Seite 77: Argus Im Anschluss-Modus Vtu-R Router

    8 Betrieb am VDSL-Anschluss 8.5 ARGUS im Anschluss-Modus VTU-R Router ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den VDSL- Anschluss angeschlossen. ARGUS ersetzt im Router-Modus sowohl das Modem als auch den Router, sodass mehrere PCs (über einen Hub/Switch) auf eine Netzwerkverbindung zugreifen können....

  • Seite 78: Einstellen Des Anschluss-Modus Vtu-R Router

    8 Betrieb am VDSL-Anschluss Einstellen des Anschluss-Modus VTU-R Router  Anschluss ARGUS im Hauptmenü  oder  VDSL  im Statusbildschirm.  VTU-R Router   Der Test ist noch nicht gestartet:  rote LED im Display Bedeutung der LED-Nachbildung im Display:...
  • Seite 79 Ist die Schicht 1 noch nicht aufgebaut, wird diese automatisch mitaufgebaut.    Einstellungen der Bridge/ <Edit> Router Parameter, siehe Seite 37. Aufbau des VDSL-Router. Die VDSL-Verbindung ist aktiv!  Anzeige und Bedienung wie im Bridge- Modus, siehe Seite 75. ARGUS 155...

  • Seite 80: Betrieb Am Shdsl-Anschluss

    Convergence layer), welche sich im Menü Anschluss-Modus auswählen lassen. ATM: Asynchroner Transfer Modus STU-R (STU-R: SHDSL Transceiver Unit-Remote) ARGUS simuliert die Kundenseite (das Modem) und den PC auf Basis von ATM. STU-C (STU-C: SHDSL Transceiver Unit-Central Office) ARGUS simuliert die Vermittlungsseite (den DSLAM) auf Basis von ATM.

  • Seite 81: Shdsl-Schnittstelle Und Anschluss-Modus Einstellen

    Das Einstellen der SHDSL-Schnittstelle und des Anschluss-Modus wird wie bei ADSL durchgeführt, siehe Seite 32 ff. Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 132 zu finden.

  • Seite 82: Shdsl-Einstellungen

    - 36 B-Kanäle und 1 Z-Kanal - 35 B-Kanäle und 7 Z-Kanäle Minimale Auswahl: - 3 B-Kanäle - 0 Z-Kanäle  Voreinstellung: * (automatisch) Wird unter Spektrum ein Auto-Mode ausgewählt, erfolgt die Kanal- auswahl auch automatisch, unabhängig von den hier gemachten Einstellungen. ARGUS 155...
  • Seite 83 STU-C (vgl. ITU-T G.994.1 Chapter: Transactions, Eintrag in die Capability-Liste). Bereich: GHS Mode A bis GHS Mode D Voreinstellung: GHS Mode C Eingabe der Herstellerinformation (Vendor Info) in das entsprechende Vendor Info Field Übermittlungsfeld (Field). Die Eingabe erfolgt hexadezimal, Bedienung s. Sync Word. Voreinstellung: 15 35 ARGUS 155...
  • Seite 84 9 Betrieb am SHDSL-Anschluss ARGUS verwendet bei SHDSL-2-Draht immer das Adernpaar 4/5  Adernpaare  (Line 1), bei SHDSL n-Draht immer das Adernpaar 4/5 (Line 1) sowie ein weiteres Adernpaar (Line) aus der Liste.  Die Reihenfolge der Adernpaare kann verändert werden:...
  • Seite 85 - G.991.2 Voreinstellung: Auto Aggre- Diese Einstellung ist zu wählen, wenn der gation ARGUS im STU-C-Mode arbeitet und das Modem im STU-R-Mode die Discovery- Operation des erweiterten G.hs nach IEEE 802.3ah Sektion 4 nicht unterstützt. Discover. Diese Einstellung ist zu wählen wenn die Discovery-Operation des erweiterten G.hs...

  • Seite 86: Argus Im Anschluss-Modus Stu-R

    ARGUS wird über das mitgelieferte xDSL- (2-Draht), Patch- (n-Draht), SHDSL-4-Draht- oder über das SHDSL-8-Draht-Bananenkabel direkt an den SHDSL-Anschluss  angeschlossen. ARGUS ersetzt in diesem Fall das Modem und den PC. ARGUS baut eine SHDSL-Verbindung auf und ermittelt alle relevanten SHDSL-Verbindungsparameter.
  • Seite 87 9 Betrieb am SHDSL-Anschluss Aufbau der SHDSL-Verbindung:  Profileinstellung: ARGUS verwendet für den Aufbau der SHDSL-Verbindung die im Profil gespeicherten Einstellungen (siehe Seite 82). ARGUS im Statusbildschirm:  Im Beispiel ist der Anschluss-Modus  STU-R, ATM eingestellt.  ARGUS verwendet für den SHDSL- Verbindungsaufbau das voreingestellte ...
  • Seite 88 Bei Synchronisationsproblemen sollten die SHDSL-Einstellungen im Profil mit den Einstellungen der Gegenseite verglichen werden.  ARGUS zeigt die durchlaufenden  Verbindungsstates, die Laufzeit der  Aktivierung, die Anzahl der Resyncs, die Spannung sowie das verwendete Adern- paar an. Wechsel zu den vorangegangenen Displays und zum Statusbildschirm.
  • Seite 89 Erfolgreicher Verbindungsaufbau Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED „Sync/L1“ sowie grüner Haken in Schicht 1-Box), ermittelt ARGUS die SHDSL-Verbindungsparameter. Nach der Synchronisation muss ARGUS mindestens 20 Sekunden am SHDSL-Anschluss  angeschlossen sein. Erst dann können die vom DSLAM bereitgestellten SHDSL-...
  • Seite 90 9 Betrieb am SHDSL-Anschluss     ARGUS zeigt eine Kurzdarstellung für das verwendete Adernpaar (Line 1) an.     Werden Repeater auf der Strecke eingesetzt, erfolgt die Angabe der Ergebnisse in der Übersicht nur für das entsprechende Segment.
  • Seite 91 (CRC, LOSWS, ES, SES, US) werden zurückgesetzt, s. Tabelle S. 92. Verbindungsparameter der <<-> <->> einzelnen Leitungssegmente (falls vorhanden) durchblättern. ARGUS zeigt in der obersten Displayzeile an, für welches Leitungssegment die Parameter angezeigt werden.  Verbindungsparameter durchblättern. Werden Repeater auf der...
  • Seite 92 Ausgangsleistung in dBm bezogen auf 1 mW. Cyclic Redundancy Check Anzahl aller CRC-Anomalien (CRC6-Checksummenfehler), auch Code Violation (CV) genannt. Die Summen (Menge der CRC-Fehler) der einsekündigen Perioden werden von ARGUS aufaddiert. LOSWS Loss of Sync Word Seconds Anzahl der Sekunden, die mit einem oder mehreren fehlerhaften Synchronwörtern behaftet waren.

  • Seite 93: Systeminformationen Zur Übertragung An Die Gegenseite Shdsl

    Wenn ein Modem mit einem DSLAM synchronisiert, wird üblicherweise der  Hersteller und der Gerätetyp dieses angeschlossenen Modems im Kontrollsystem des DSLAMs angezeigt. Dies geschieht bei SHDSL nach “ITU-T G.991.2  table 9-10“. Synchronisiert ein ARGUS gegen einen DSLAM, meldet dieser sich wie folgt im Kontrollsystem: Info: Eintrag: Bsp.

  • Seite 94: Aufbau Der Shdsl-Verbindung N-Draht

    ARGUS baut eine SHDSL-Verbindung auf und ermittelt alle relevanten SHDSL-Verbindungsparameter für zwei (drei oder vier) Leitungspaare (Line 1 und Line 2, ggf. Line 3 und Line 4). ARGUS zeigt die Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise ab. Anschlussskizze s. Seite 86....
  • Seite 95        ARGUS zeigt die Datenrate und die Spannung auf Line 1 und das verwendete Adernpaar (s. Seite 84) an. ARGUS zeigt die Bitrate und <Line 2> die Spannung und mit  die Verbindungs- <Parameter>...
  • Seite 96 9 Betrieb am SHDSL-Anschluss ARGUS zeigt die Datenrate und die Spannung auf Line 2 und das verwendete  Adernpaar (s. Seite 84) an. ARGUS zeigt die Bitrate und <Line 1> die Spannung und mit  die Verbindungs- <Paramater> parameter auf der Line 1 an.

  • Seite 97: Argus Im Anschluss-Modus Stu-R Bridge

    9 Betrieb am SHDSL-Anschluss 9.4 ARGUS im Anschluss-Modus STU-R Bridge ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-, dem SHDSL-4-Draht- oder dem SHDSL-8-Draht-Bananenkabel oder wahlweise mit einem weiteren Patchkabel an den SHDSL-Anschluss angeschlossen. ARGUS verhält sich im Bridge-Modus wie ein SHDSL-Modem, d. h. ARGUS leitet passiv alle Pakete von Ethernet zu SHDSL (und umgekehrt) weiter.
  • Seite 98 Pfeil Test gestartet grüner Haken Verbindung ist aufgebaut  Displayanzeige (Schicht 1-Box): Anschluss, Anschluss-Modus und TC-Subschicht Spektrum auf der Line Aufbau der SHDSL-Verbindung Aktueller Status Mit den Cursortasten auf Bridge wechseln, siehe Seite 111. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 99 Anzeige der Verbindungsparameter.   Wechsel zu Schicht 1-Box und anderen Elementen, Bedienung s. S. 111.     Anzeige SHDSL- <Infos> oder Verbindungsparameter, siehe Seite 92. Abbau der SHDSL- <Stopp> Verbindung und automatische Deaktivierung der Bridge. ARGUS 155...

  • Seite 100: Argus Im Anschluss-Modus Stu-R Router

    9 Betrieb am SHDSL-Anschluss 9.5 ARGUS im Anschluss-Modus STU-R Router ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-, dem SHDSL-4-Draht- oder dem SHDSL-8-Draht-Bananenkabel oder wahlweise mit einem weiteren Patchkabel an den SHDSL-Anschluss angeschlossen. ARGUS ersetzt im Router-Modus sowohl das Modem als auch den Router, sodass mehrere PCs (über einen Hub/Switch) auf eine...
  • Seite 101 Kanalauswahl Datenrate Power Back Off EOC-Nutzung Sync Word Message Mode Vendor Info Field Adernpaare Line Probing (PMMS) Interopbits Einstellen des Anschluss-Modus STU-R Router ARGUS im Hauptmenü Anschluss  oder  SHDSL  im Statusbildschirm.  ATM oder EFM  ...
  • Seite 102 Ist die Schicht 1 noch nicht aufge- baut, wird diese automatisch mitaufge- baut. Aufbau des SHDSL-Router. Die SHDSL-Verbindung ist aktiv! Einstellungen der Bridge/Router <Edit>  Parameter, siehe Seite 37. Anzeige und Bedienung wie im Bridge- Modus, siehe Seite 99. ARGUS 155...

  • Seite 103: Argus Im Anschluss-Modus Stu-C

    ARGUS wird über das mitgelieferte xDSL-, Patch-, SHDSL-4-Draht- oder SHDSL-8-Draht- Bananenkabel direkt an das SHDSL-Modem angeschlossen. ARGUS ersetzt in diesem Fall den DSLAM (STU-C). ARGUS baut eine SHDSL-Verbindung auf und ermittelt alle  relevanten SHDSL-Verbindungsparameter. ARGUS zeigt die SHDSL-Verbindungs- parameter im Display an und speichert sie nach Abbau der Verbindung wahlweise ab....

  • Seite 104: Betrieb Am Ethernet-Anschluss

    10 Betrieb am Ethernet-Anschluss 10 Betrieb am Ethernet-Anschluss ARGUS unterstützt im Ethernet-Betrieb folgende Anschlussarten: Die einzelnen Tests nehmen Daten auf und speichern diese. Der Anwender muss diesbezüglich seinen gesetzlichen Hinweispflichten nachkommen  Anschluss an ein Modem: Patchkabel Modem Ethernet z. B. xDSL Buchse LAN z.

  • Seite 105: Ethernet-Schnittstelle Einstellen

    Das Einstellen der Ethernet-Schnittstelle wird wie bei ADSL durchgeführt, siehe Seite 32. Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt  aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 132 zu finden.

  • Seite 106: Ethernet-Einstellungen

    MAC-Adresse: Anzeige und Auswahl der MAC-Adressen.  Die beiden ersten MAC-Adressen können nicht manuell verändert werden. 1. Wird die Standard MAC-Adresse gewählt, verwendet der ARGUS seine eigene MAC-Adresse. Voreinstellung: Standard MAC-Adresse 2. Bei Wahl der dynamischen MAC-Adresse wird bei jeder Synchronisation eine andere MAC-Adresse verwendet.

  • Seite 107: Autonegotiation / Ethernet Link-Parameter

    Autonegotiation / Ethernet Link-Parameter Standardmäßig wird für den Ethernet-Link „Autonegotiation“ unterstützt! Einstellung: Autonegotiation „ein“ Bei der Aushandlung der Link-Parameter teilt ARGUS der Gegenseite mit, dass Folgendes unterstützt wird (diese Einstellungen sind fest, es ist keine Konfiguration möglich): 10, 100 oder 1000 Mbit/s...

  • Seite 108: Aufbau Der Ethernet Verbindung

    10 Betrieb am Ethernet-Anschluss 10.3 Aufbau der Ethernet Verbindung ARGUS im Statusbildschirm ARGUS verwendet für den Ethernet- Verbindungsaufbau das voreingestellte Profil (im Beispiel Profil 1). Der Test ist noch nicht gestartet! Bedeutung der Pfeile in der Schicht 1-Box: grauer Pfeil...

  • Seite 109: Abbau Der Ethernet-Verbindung Und Speichern Der Ergebnisse

    Anzahl der Fehler auf der Empfänger- (Rx) und auf der Senderseite (Tx) Anzahl der Kollisionen Abbau der Ethernet-Verbindung und Speichern der Ergebnisse Der Abbau und das Speichern der Ergebnisse einer Ethernet-Verbindung wird wie bei ADSL durchgeführt, siehe Seite 54. ARGUS 155...

  • Seite 110: Virtual Lines (Vl)

    Hilfe von Virtual Lines können Tests über mehrere VPI/VCIs oder VLANs und über  verschiedene Protokolle durchgeführt werden.  ARGUS bietet die Möglichkeit, bis zu 20 solcher VL-Profile anzulegen. In einem VL-Profil sind z. B. die Protokoll-Einstellungen editierbar. Die VL-Profile können unabhängig vom Zustand der Physik (Schicht 1) einem oder mehreren Services zugeordnet werden.
  • Seite 111 11 Virtual Lines (VL) Der Statusbildschirm ist in drei Ebenen gegliedert, die einzeln mit den Cursortasten der ARGUS-Tastatur ausgewählt werden können. Der Statusbildschirm wird an drei Beispieldisplays genauer beschrieben. Ebene 1: Physik (siehe S. 30) Physik konfigurieren <Edit> Profil konfigurieren <Profil>...

  • Seite 112: Virtual Line-Profile (Vl-Profile)

    11 Virtual Lines (VL) Je nach Zustand der Physik, der Virtual Lines oder der Services zeigt ARGUS  verschiedene Symbole in den Grafikboxen an.  Diesem Service ist noch keine Virtual Line zugeordnet.  Dieser Service, diese VL oder diese Physik befindet sich im Ruhezustand.
  • Seite 113 Profil 1 Service Data => VL-Profil 1 => PPP-Profil 1 Service VoIP Service IPTV Service VoD ..    Profil 10 Service Data => VL-Profil 10 => PPP-Profil 10 Service VoIP Service IPTV Service VoD ..ARGUS 155...

  • Seite 114: Virtual Line-Aktivierung

    Dargestellt wird dies mit einem  grünen „Haken“. Service Data Informationen <Infos> werden angezeigt (z. B. Dauer der Aktivität). Der Service Data wird <Stopp> gestoppt. Erklärungen zu den Services, siehe Seite 130. Fortsetzung auf nächster Seite ARGUS 155...

  • Seite 115: Weitere Virtual Lines Zuweisen

    Seite 148). 11.3.2 Weitere Virtual Lines zuweisen ARGUS kann über eine Virtual Line mehrere Services (z. B. Data und VoIP) gleichzeitig  verwenden. Im Beispiel ist ADSL aktiv. Der Service Data ist ausgewählt. Es wird erklärt, wie mehrere Services über eine Virtual Line verbunden werden können.
  • Seite 116 Bspw. wenn sie zurzeit aktiv sind. Die Einstellungsmöglichkeiten <Edit> werden ab Seite 120 ff. beschrieben. Ausgewähltes VL-Profil editieren.    z. B. PPP auswählen Die Einstellungsmöglichkeiten werden ab Seite 120 ff. beschrieben.  Öffnen der PPP-Profil-Auswahl Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 117 Es können bis zu 20 PPP-Profile  konfiguriert werden. Ausgewähltes PPP-Profil <Edit> editieren, siehe S. 120. Die Einstellungsmöglichkeiten werden ab Seite 120 ff. beschrieben.    Das ausgewählte Profil würde noch nicht ausgewählt Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 118 11 Virtual Lines (VL)  ARGUS wechselt in den Statusbildschirm oder in das Menü Einstellungen (je  nachdem ob man über das Hauptmenü oder den Statusbildschirm die Profile  aufgerufen hat). Die Services „Data“ und „VoIP“ sind jetzt über eine Virtual Line mit der Physik (ADSL-Anschluss) verbunden....
  • Seite 119 Im Beispiel sind die Services IPTV und VoD aktiv.   Bei dem Service IPTV ist es möglich, bis zu vier Virtual Lines aufzubauen. ARGUS zeigt diese aber nur als eine zusammengefasste Virtual Line an. Eine genaue Beschreibung erfolgt im IPTV-Kapitel, siehe Seite 201. ARGUS 155...

  • Seite 120: Virtual Line-Einstellungen

    Services nicht  ausführbar.   11.4 Virtual Line-Einstellungen Einstellung Erklärung Virt. Profil 1 bis 20 Wahl des Übertragungsprotokolls, welches ARGUS beim Test  Protokoll (z. B. bei den IP-Tests) verwendet. Voreinstellung: PPP  Protokoll ATM: Schnittstellen: ...
  • Seite 121 Eingabe des vom Netzbetreiber zugewiesenen Benutzernamens:  Über die Zifferntasten der Tastatur wird der Benutzername eingetragen. Der rechte Softkey ändert beim Drücken seine Bedeutung und beeinflusst damit die Eingabe über die Zifferntasten (Buchstaben (Groß- und Kleinschreibung) oder Ziffern).  ARGUS 155...

  • Seite 122: Ip-Adresse

    Vergabe der IP-Adresse vom Server (ferne Seite) DHCP-Server: Vergabe der IP-Adresse vom ARGUS DHCP-Auto: ARGUS prüft, ob ein DHCP-Server im Netz vorhanden ist. Falls ja erfolgt die Vergabe der IP- Adresse vom Server, andernfalls vom ARGUS. Voreinstellung: DHCP-Client Eigene IP-Adresse des ARGUS...

  • Seite 123: Dhcp Client

    DHCP Vendor ID: - Format: Wahl des Formates: ASCII oder Hexadezimal - ASCII-Daten: Eingabe der DHCP Vendor ID im ASCII-Format Voreinstellung: ARGUS, Bedienung s. Benutzername Seite 121 - HEX-Daten: Eingabe der DHCP Vendor ID im Hexadezimal- Format, Bedienung s. MAC-Adresse Seite 106 DHCP Vendor Info:...
  • Seite 124 - Format: Wahl des Formates: ASCII oder Hexadezimal - ASCII-Daten: Eingabe der DHCP Userdef. Option im ASCII- Format Voreinstellung: ARGUS, Bedienung s. Benutzername Seite 121 - HEX-Daten: Eingabe der DHCP Userdefined Option im Hexadezimal-Format, Bedienung s. MAC-Adresse Seite 106 Einstellungen für den DHCP-Server:...

  • Seite 125: Anzeige Von Protokoll-Statistiken

    11 Virtual Lines (VL) 11.5 Anzeige von Protokoll-Statistiken ARGUS zeigt abhängig vom Anschluss-Modus und vom Protokoll BRAS-, IP-, PPP-, ATM- oder Ethernet-Statistiken an.   Die Physik, die Virtual Line und der Service Data sind aktiv.    DSL-Ergebnisse anzeigen <Infos>...
  • Seite 126 11 Virtual Lines (VL)  PPP-Informationen: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) PPP-Pakete und die Bytes an.             Ethernet: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) Ethernet-Rahmen (Frames), die Bytes und Errors an.
  • Seite 127 Internet Protocol Control Protocol PAP: Password Authentication Protocol  Tabelle: ack. = acknowledge auth. = authentication conf. = configuration nak. = not acknowledge prot. = protocol rec. = received rep. = reply req. = request rej. = rejected  ARGUS 155...
  • Seite 128 Im Beispiel IPv6: IPv6-Informationen werden <IPv6> angezeigt. IPv4-Informationen werden <IPv4> angezeigt. <IPv4> Zugewiesene Konfiguration: ARGUS zeigt die vom Server  zugewiesene IP-Konfiguration an: - Global Unicast Address - Link Local Address MIt den Cursortasten weitere Informationen anzeigen. Ergebnisanzeige verlassen  ...
  • Seite 129 11 Virtual Lines (VL) ARGUS 155...

  • Seite 130: Services

    - IP-Ping - Traceroute - Traceroute - Traceroute - Traceroute - HTTP-Download - VoIP Ruf - IPTV - Video on Demand - FTP-Download - VoIP warten - IPTV-Scan - FTP-Upload - VoIP PESQ-Test - IPTV passiv - FTP-Server ARGUS 155...

  • Seite 131: Anzeige Von Service-Statistiken

    12 Services 12.1 Anzeige von Service-Statistiken  ARGUS im Statusbildschirm Physik, VL und Service sind aktiviert.         Mit den Cursortasten auf einen Service (im Bsp. Data) wechseln.      ...

  • Seite 132: Testübersicht Und Hotkey-Belegung

    = nur ATM * = nicht bei VDSL * = nur bei SHDSL Damit ARGUS diese Tests ausführen kann (Ausnahme: VPI/VCI Scan, ATM-OAM-Ping, Loop), muss vorher eine Virtual Line konfiguriert werden. Die Konfiguration wird im Virtual Line Kapitel beschrieben, siehe Seite 110.
  • Seite 133 Grafik-Funktionen einsetzbar: Hotkey ADSL/VDSL Line-Monitor Zifferntaste 2 Zoom Zoom Zoom Zifferntaste 3 Cursor Cursor Cursor Zifferntaste 4 Messbereich Messbereich Pulsbreite/-höhe Zifferntaste 5 Zifferntaste 6 Kabeltyp/VoP Zifferntaste 7 Probe Zifferntaste 8 Symmetrie Zifferntaste 9 Einstellung x-Achse Zeit/FFT Weiter Start/Stopp Start/Stopp ARGUS 155...
  • Seite 134 13 Testübersicht und Hotkey-Belegung Hotkey-Belegung Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt auf- gerufen werden. Je nach gewählter Anschlussart (im Bsp. xDSL und Ethernet) sind ver- schiedene Hotkeys einsetzbar: Hotkey Dienst ADSL VDSL SHDSL Ethernet Zifferntaste 0...
  • Seite 135 Wiederherstellen der gesicherten Einstellungen. Die Kurzwahlspeicher der Rufnummern, Einstellungen (z. B. PPP- Benutzername, IP-Adressen uvm.), Profile/ Profilnamen, User  spezifische Dienste, Keypad-Infos und alle im ARGUS ges- peicherten Testergebnisse werden gelöscht, wenn die Einstellungen vorher nicht gesichert wurden, siehe Seite 361. Nacheinander...

  • Seite 136: Testparameter

    Bei einer Loop werden alle ankommenden Ethernet-Rahmen auf Schicht 1 (L1)  unverändert wieder an den Sender zurückgesendet.  Bei einer Loop auf Schicht 2 (L2) des OSI-Modells, tauscht ARGUS die Quell-MAC- Adresse gegen die Ziel-MAC-Adresse und sendet dann alle ankommenden Ethernet-...
  • Seite 137 Schicht 1 (L1) unverändert wieder an den Sender  zurückgesandt. - L2: Bei einer Loop auf Schicht 2 (L2) des OSI-Modells, tauscht ARGUS die Quell-MAC-Adresse gegen die Ziel-MAC-Adresse und sendet dann alle ankommenden Ethernet-Rahmen zurück. Voreinstellung: L2 ARGUS 155...
  • Seite 138 Anzeige der Ethernet- <Infos> Verbindungsparameter Anzeige der verfügbaren Tests <Test> Ethernet Verbindung stoppen <Stopp>              Loop Parameter ändern, <Einst.> siehe S. 137. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 139 Anzeige des Statusbildschirms. <Status> Während des Loop-Tests (im Anschluss SHDSL) werden die Verbindungs- Statistiken nicht fortgeführt. Erst nach Beenden des Tests speichert ARGUS die Statistiken weiter.  Speichern der Ergebnisse Das Speichern der Ergebnisse des Loop-Tests erfolgt wie bei ADSL, siehe Seite 54.

  • Seite 140: Atm-Tests

    EFM setzen nicht auf ATM. 15.1 VPI/VCI-Scan Beim VPI/VCI Scan überprüft ARGUS, welche VPI/VCI-Kombinationen am Testanschluss aktiv sind: ARGUS sendet für alle möglichen VPI/VCI-Kombinationen ein Testpaket und wartet auf ein Antwortpaket.  Für den VPI/VCI Scan werden folgende im Profil gespeicherte Parameter benötigt (bei bereits aufgebauter xDSL-Verbindung sind die Anschlussparameter, z.
  • Seite 141 ändern Einstellung Erklärung Testparameter: VPI/VCI Scan: Virtual Path Identifier: VPI-Bereich, den ARGUS beim VPI/VCI-Scan überprüft. Bereich: 0 bis 255 Voreinstellung: 0 bis 8 Virtual Channel Identifier:  VCI-Bereich, den ARGUS beim VPI/VCI-Scan überprüft. Bereich: 32 bis 65535 Voreinstellung: 32 bis 48 Anzahl der Scans.

  • Seite 142: Initialisierung

     Initialisierung  Der VPI/VCI Scan startet automatisch.   VPI/VCI Scan  ARGUS zeigt die aktuell getestete VPI/ VCI-Kombination und die zuletzt gefundene aktive VPI/VCI-Kombination (im Beispiel: 1/32) an.  Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden,...
  • Seite 143 15 ATM-Tests  VPI/VCI-Scan Ergebnis   Nach Abschluss des VPI/VCI-Scans zeigt ARGUS die am Testanschluss aktiven VPI/VCI-Kombinationen an.  Anzeige des <Status> Statusbildschirms VPI/VCI-Scan neu starten <Neu>           Ergebnisanzeige verlassen...

  • Seite 144: Atm-Oam-Ping

    15 ATM-Tests 15.2 ATM-OAM-Ping ARGUS überprüft mit einem ATM-OAM-Ping die Verfügbarkeit einzelner ATM-Netzknoten bzw. die Verfügbarkeit eines ATM-Teilnetzes. OAM steht für „Operation, Administration and Maintenance“, es dient zur Überwachung der Datenübertragung bei ATM. Für den ATM-OAM-Ping werden folgende im Profil gespeicherte Parameter benötigt (bei bereits aufgebauter ADSL-Verbindung sind die Anschlussparameter, z.
  • Seite 145 Bereich: VPI: 0 bis 255, VCI: 32 bis 65535 Voreinstellung: VPI: 1, VCI: 32 Anzahl der Testpakete, die ARGUS versendet.  Anzahl Pings Bei Eingabe von 0 sendet ARGUS kontinuierlich, bis der ATM- OAM-Ping manuell abgebrochen wird. Bereich: 1 bis 99999 Voreinstellung: 3...
  • Seite 146 Pings an, siehe S. 145. Der ATM-OAM-Ping Test startet Initialisierung automatisch.  ATM-OAM-Ping  ARGUS zeigt die aktuelle Anzahl der gesendeten Testpakete, die aktuelle Anzahl der Anwortpakete und den VPI/ VCI, auf dem der Ping ausgeführt wird, an.  Anzeige des Statusbildschirms, <Status>...
  • Seite 147 15 ATM-Tests  ATM-OAM-Ping-Ergebnis   Am Ende des ATM-OAM-Pings zeigt ARGUS das Ergebnis automatisch an, bei der Einstellung „endlos“ muss der Test manuell abgebrochen werden:  Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl verlorene Pakete Minimale Paketumlaufzeit Maximale Paketumlaufzeit Durchschnittliche Paketumlaufzeit ...

  • Seite 148: Ip-Tests

    16 IP-Tests 16.1 IP-Ping Beim IP-Ping prüft ARGUS, ob eine Verbindung über Ethernet oder via xDSL über einen DSLAM und das ATM/IP-Netz zum Internet Service Provider (ISP) oder einer anderen Rechner- oder Serveradresse möglich ist. ARGUS sendet an eine vorgegebene IP- Adresse (Gegenstelle) ein Testpaket und wartet anschließend auf ein Antwortpaket.

  • Seite 149: Einstellung

    Parameter editieren  und ändern Einstellung Erklärung Testparameter: IP-Ping: Adresse der Gegenstelle. ARGUS kann maximal 10 IP-Adressen IP Adresse abspeichern. Die abgespeicherten IP-Adressen stehen in allen Profilen zur Verfügung.  ARGUS zeigt die insgesamt zehn zur Verfügung stehenden Speicherplätze für ...

  • Seite 150: Paketgröße

    Großbuchstaben und  @, /, -, . Cursor in der Displayzeile verschieben Eingabe der Anzahl der Testpakete, die ARGUS an die IP-Adresse Anzahl Pings versendet. Bei Eingabe einer 0 sendet ARGUS kontinuierlich, bis der Test manuell abgebrochen wird. Bereich: 1 bis 99999...

  • Seite 151: Fragmentierung

    Router) in mehrere Pakete zerlegt werden. Fragmentierung verboten, d. h. die Testpakete werden ggf. vom Netzwerk (bzw. von Routern) verworfen (ARGUS bekommt keine Antwortpakete). ARGUS bestimmt die maximale Paketgröße des auto Pfades zur Ziel-Adresse (Path-MTU) und zerlegt die Testpakete so, dass die Pakete mit minimaler Verzögerung übertragen werden (keine...
  • Seite 152 B. IP-Ping auswählen  IP-Ping-Parameter <Einst.> ändern, siehe Seite 149.     ARGUS zeigt die im Profil gespeicherten Adressen an. Adresse für den Ping auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 149. <Edit> ...
  • Seite 153 ARGUS zeigt die bisher ermittelten Testergebnisse an und speichert sie wahlweise IP-Ping Ergebnis (automatische Abfrage) ab  (s. Seite 154). Nach Testablauf zeigt ARGUS die Ergebnisse an: Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl wiederholte Pakete Prüfsummenfehler Fehlerhaft empfangene Pakete...
  • Seite 154 Es kann bei Bedarf ein neuer Test gestartet werden. Die xDSL-Verbindung und der Service sind noch aufgebaut (Abbau der Verbindung im Statusbildschirm mit <Stopp> Fehlermeldungen beim IP-Ping Sobald ein Fehler auftritt, zeigt ARGUS eine Fehlermeldung an.  Anzeige des Status- <Status> bildschirms. Beschreibung der Fehlermeldungen siehe Anhang, S.

  • Seite 155: Traceroute

    16 IP-Tests 16.2 Traceroute Beim IP-Traceroute versendet ARGUS Testpakete und zeigt alle Netzknoten (Hops) und deren Antwortzeiten auf dem Weg zur Zieladressse an. Mit diesen Angaben können mögliche Verzögerungen im Netzwerk genau lokalisiert werden. Für den IP-Traceroute werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
  • Seite 156 Maximale Hops verfolgt wird. Bereich: 1 bis 25 Voreinstellung: 25 Anzahl der Versuche einen Netzknoten anzusprechen. Probes Bereich: 1 bis 10 Voreinstellung: 3 Maximale Wartezeit auf die Antwort eines Netzknotens. Timeout Bereich: 0,05 bis 9,9 Sekunden Voreinstellung: 3 Sekunden ARGUS 155...
  • Seite 157 Der Service Data und die ADSL- Verbindung sind aktiv.  Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>   z. B. Traceroute auswählen  Traceroute-Parameter <Einst.> ändern, siehe S. 155.  Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 158 16 IP-Tests ARGUS zeigt die im Profil gespeicherten IP-Adressen bzw. URLs an. Adresse für den Traceroute-Test auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse zum Ändern editieren,  <Edit> Bedienung s. Seite 149. Im Beispiel wird ein Traceroute mit der IP-Version IPv4 durchgeführt. ...
  • Seite 159 16 IP-Tests              Ergebnisanzeige verlassen  Traceroute-Ergebnis speichern siehe auch IP-Ping (siehe Seite 154). Ergebnis speichern? Trace-File zum PC senden (siehe Seite 124). ARGUS 155...

  • Seite 160: Http-Download

    16 IP-Tests 16.3 HTTP-Download Beim HTTP-Download lädt ARGUS die Daten einer Webseite oder eine Datei herunter. ARGUS zeigt die aktuelle „Netto-Downloadrate“, die Nutzdaten der IP-Pakete und nach Abschluss des HTTP-Downloads die Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Für den HTTP-Download werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
  • Seite 161 Download und den FTP-Upload verwendet werden können.         Markiertes Serverprofil editieren.                Markierten Parameter editieren    ARGUS 155...
  • Seite 162 HTTP-, den FTP-Download und den FTP-Upload zur Verfügung profil: stehen. In den Profilen sind alle Parameter für den HTTP-, den FTP- Download und den FTP-Upload zusammengefasst. Eingabe der IP-Adresse oder URL des Servers von dem ARGUS die Server- Datei herunterlädt. Beim Upload-Test: Eingabe des Upload-Ziels  Adresse (Server-Adresse) zu dem ARGUS die Datei sendet....
  • Seite 163 HTTP-Download „nur“ die HTML-Seite. ARGUS wertet den HTML-Code nicht aus, so dass ein eventuell enthaltener Link auf eine „echte“ www-Adresse nicht berücksichtigt wird. ARGUS zeigt in diesem Fall keinen Fehler an, da die HTML-Seite der angegebenen „Quell/Ziel“-Adresse fehlerfei geladen wurde....
  • Seite 164 Profil (s. Seite 40).       Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>  z. B. HTTP-Download auswählen  Anzeige der verfügbaren <Profil> HTTP-Download-Profile, siehe S. 161.  Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 165 Aktuell geladene Bytes  (im Beispiel 59.922 MB) Größe der herunterzuladenen Datei  (im Beispiel 95.367 MB) Aktuelle Ladezeit in h:min:s Verbleibende Ladezeit in h:min:s Anzahl der parallelen Downloads Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden. Testabbruch ARGUS 155...
  • Seite 166 Maximal parallele Downloads Konfigurierte parallele Downloads             Ergebnisanzeige verlassen  HTTP-Download Ergebnis speichern s. Seite 153. Trace-File zum PC senden s. Seite 124. Ergebnis speichern?    ARGUS 155...

  • Seite 167: Ftp-Download

    16 IP-Tests 16.4 FTP-Download Beim FTP-Download lädt ARGUS die Daten einer Datei. ARGUS zeigt die aktuelle Netto- Downloadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto- durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Für den FTP-Download werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
  • Seite 168 Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden. Es sollte deshalb eine möglichst große Datei (in Abhängigkeit der Anschlussgeschwindigkeit) heruntergeladen werden. Liegt die Testdauer unter 10 Sekunden zeigt ARGUS am Ende des Tests keine Datenrate und keine Zeit an. ARGUS 155...
  • Seite 169 Profil (s. Seite 40).        Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>  z. B. FTP-Download  Anzeige der verfügbaren <Profil> FTP-Download-Profile, siehe S. 168.   Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 170 Aktuell geladene Bytes  (im Beispiel 87.458 MB) Zu ladende Gesamtdateigröße  (im Beispiel 95.367 MB) Aktuelle Dauer des Downloads (in h:min:s) Verbleibende Ladezeit Anzahl der parallelen Downloads Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden. Testabbruch ARGUS 155...
  • Seite 171 Zeit für einen Download in h:min:s. Maximale parallele Downloads Konfigurierte parallele Downloads          Ergebnisanzeige verlassen  Ergebnis speichern s. IP-Ping Seite 153. Trace-File zum PC senden siehe Seite 124. Ergebnis speichern? ARGUS 155...

  • Seite 172: Ftp-Upload

    16 IP-Tests 16.5 FTP-Upload Beim FTP-Upload sendet ARGUS die Daten einer Datei zu einem Server. ARGUS zeigt  u. a. die aktuelle Netto-Uploadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Upload-Versuchen) an. Für den FTP-Upload werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
  • Seite 173 Bei Upload-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden. Es sollte deshalb eine möglichst große Datei (in Abhängigkeit der Anschlussgeschwindigkeit) zum Server gesendet werden. Liegt die Testdauer unter 10 Sekunden zeigt ARGUS am Ende des Tests keine Datenrate und keine Zeit an. ARGUS 155...
  • Seite 174      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>   z. B. FTP-Upload    Anzeige der verfügbaren FTP- <Profil> Upload Profile, siehe S. 173. Fortsetzung auf nächster Seite  ARGUS 155...
  • Seite 175 (im Beispiel 84 %) Aktuelle Netto-Uploadrate (im Beispiel 1.685 Mbit/s) Aktuell gesendete Bytes (im Beispiel 667.230 KB) Gesamtdateigröße (im Beispiel 0.953 MB) Aktuelle Dauer des Uploads in h:min:s Verbleibende Sendezeit Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden. Testabbruch ARGUS 155...
  • Seite 176 Dateigröße durchschnittlich benötigte Zeit für einen Upload   Anzeige des Statusbildschirms. <Status> Neuen FTP-Upload starten. <Neu>      Ergebnis speichern s. IP-Ping Seite 153. Trace-File zum PC senden, siehe Ergebnis speichern? Seite 124. ARGUS 155...

  • Seite 177: Ftp-Server

    In der Betriebsart FTP-Server verhält sich ARGUS als Server für FTP-Anfragen. ARGUS bedient in diesem Fall FTP-Download- und FTP-Upload-Anfragen.  Diese Anfragen können von einem zweiten Endgerät (z. B. ein weiterer ARGUS) an einer xDSL- oder Ethernet-Verbindung gesendet werden. Auf diese Weise lässt sich ein Ende-zu-Ende-Durchsatz-Test durchführen und die maximal mögliche Durchsatzrate für diese Verbindung ermitteln....
  • Seite 178 (Server) für den 2. ARGUS aus.  Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden.  ARGUS 1 wartet nun auf eine FTP-Anfrage von einem zweiten Endgerät  (im Beispiel 2. ARGUS). Der IP-Modus ist im Beispiel „statisch“, die IP-Netzmaske defaultmäßig konfiguriert. ARGUS 155...
  • Seite 179 16 IP-Tests ARGUS 2 - FTP-Down-/Upload  Für den ARGUS, der die FTP-Anfrage stellt (im Bsp. FTP-Download) können prinzipiell die gleichen Einstellungen übernommen werden wie bei einem FTP-Download-Test. Netzmaske und eigene IP-Adresse (IP-Modus: statisch) sollten zu den Einstellungen in ARGUS 1 passen.
  • Seite 180 FTP-Download Parameter <Profil> editieren, siehe S. 168.   Serverprofil markieren  (Voreinstellung ist mit gekennzeichnet).       Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 162.   Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 181 Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aus- sagekräftigen Geschwindigkeitswerte ermittelt werden. Es sollte deshalb eine möglichst große Datei (in Abhängigkeit der Anschlussgeschwindigkeit) zum Server gesendet werden. Liegt die Testdauer unter 10 Sekunden zeigt ARGUS am Ende des Tests keine Datenrate und keine Zeit an. ...
  • Seite 182 (im Beispiel 91.367 Mbit/s) Aktuell geladene Bytes (im Beispiel 264.014 MB) Zu ladene Gesamtdateigröße (im Beispiel 1.999 GB) Aktuelle Dauer des Downloads in h:min:s Verbleibende Ladezeit Anzahl der parallelen Downloads Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden. Testabbruch ARGUS 155...
  • Seite 183 Download in h:min:s. Maximale parallele Downloads Konfigurierte parallele Downloads            Ergebnisanzeige verlassen.    Ergebnis speichern s. IP-Ping Seite 153. Trace-File zum PC senden, siehe Seite 124. Ergebnis speichern? ARGUS 155...

  • Seite 184: Anschlussparameter

    17 VoIP-Tests 17 VoIP-Tests ARGUS arbeitet als VoIP-Endgerät mit aktiver Akustik, sodass eine Sprachverbindung aufgebaut werden kann. Als VoIP-Signalisierungs-Protokoll steht SIP (Session Initiation Protocol) zur Verfügung. Der Rufaufbau kann sowohl mit als auch ohne Registrar/Proxy abgewickelt werden. Mit ARGUS können VoIP-Verbindungen (DSL-Telefonie) via xDSL und Ethernet aufgebaut werden.
  • Seite 185   VoIP Account      Es stehen insgesamt 3 benutzerdefinierte VoIP-Profile zur Verfügung.      VoIP Profil editieren. <Edit>  Markiertes Profil editieren      Markierten Parameter editieren ARGUS 155...

  • Seite 186: Einstellung

    Bei verwendetem Registrar  (s. Einstellung Registrar Server auf Seite 186)  Eingabe der Portnummer des Registrar/Proxy Servers, sonst Eingabe der Portnummer der Gegenstelle. Bereich: 0 bis 65535 Voreinstellung: 5060 Authenti- Zusätzliches xTU-R-Passwort zur rechtmäßigen Authentifizierung. fizierung Bedienung s. Seite 121 ARGUS 155...
  • Seite 187 B. an Router anzupassen. Bereich: 0 bis 65535 Voreinstellung:  Start: 10 000  Ende: 20 000 Bei Wahl der Einstellung „ein“ überträgt ARGUS bei  Stille- Sprechpausen keine Sprachpakete.  erkennung Dies kann jedoch hinter einem NAT-Router zu ...
  • Seite 188 Es öffnet sich ein Display mit noch <Einfügen> verfügbaren Sprachcodecs. Ein in diesem Auswahlmenü markierter Sprachcodec wird mit in die Sprachcodec-Liste eingefügt (über dem in der Liste markierten Sprachcodec). Markierten Codec aus der Liste löschen, <Löschen> Codec-Prioritäten übernehmen. ARGUS 155...
  • Seite 189 Verwende STUN: Einstellung ja oder nein. Liegt zwischen dem ARGUS und der nächsten Gegenstelle STUN (Gateway) ein NAT-Router, muss STUN verwendet werden, damit ARGUS ermitteln kann unter welcher IP- Adresse der ARGUS von der Gegenseite sichtbar ist. Voreinstellung: nein STUN Server...
  • Seite 190 Die VLAN-Priorisierung auf Schicht 2 (L2) ist eine Erweiterung des  Layer 2 Ethernet-Headers. VLAN Prio VLAN-Priorisierung der Nutzdaten (RTP). RTP VLAN Bereich: 0 bis 7 Prio Voreinstellung: 0 VLAN-Priorisierung der SIP-Daten (Signalisierung). SIP VLAN Bereich: 0 bis 7 Prio Voreinstellung: 0 ARGUS 155...

  • Seite 191: Voip-Telefonie Starten

    Profil (s. Seite 40).       Dauer der Aktivierung, <Infos> Seite 195 Testauswahl öffnen <Test> Service deaktivieren <Stopp>     z. B. VoIP Ruf auswählen    Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 192 MOS-Wert und zeigt an, ob die Sprachqualität den eingestellten MOS- Sollwert (s. Seite 189) erreicht („OK“ oder „FAIL“). Auch zeigt ARGUS die Einstufung des MOS-Werts nach ITU-T P.800 (im Bsp. Good) an. Zusätzlich wird die Dauer der Ver-bindung und der aktuell verwendete Sprachcodec (im Beispiel G.711 Alaw, s.
  • Seite 193 - RTP Jitter Rx:  Aktueller Jitter  Durchschnittlicher Jitter  Minimaler Jitter  Maximaler Jitter Verlorene RTP-Pakete (Rx)  -  Total, aktuell, Durchschnitt, Min. und  Max. Zurück zum Display „gehender Ruf“ Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 194 (Network Delay): Aktuell, Durchschnitt,  Min., Max. Erscheint die Meldung „keine Daten“, wird RTCP von der Gegenseite nicht unterstützt.  ARGUS zeigt die verfügbaren Codecs der Gegenseite an. Weiter zum Display „gehender Ruf“ Zurück zum Display „MOS-Infos“, <MOS> Ringnavigation. ...
  • Seite 195 <Test> Übersicht. Anzeigen der VoIP-Ruf- <Infos> oder Parameter.   ARGUS zeigt die Dauer des aktiven VoIP Services, sowie das verwendete Protokoll und den Benutzernamen an.  Anzeige der Registrierungs- <SIP> details: Status-Codes, Register- IP, verwendeter Register, Outbound Proxy/SBC und verwendete URI uvm.
  • Seite 196 17 VoIP-Tests ARGUS stellt die SIP-Kommandos im Service VoIP dar. Weitere Infos ((s.Kap. J) VoIP-SIP- Statuscodes Seite 390).     Fügt allen Ereignissen einen <Zeit> Zeitstempel hinzu.       Der Zeitstempel erfolgt von der ARGUS internen System Uhrzeit, siehe S.

  • Seite 197: Voip-Ergebnisse Im Überblick

    Anzeige / Erklärung Log mit Anzeige der ausgetauschten SIP- SIP-Log Methoden und Status-Codes. Im Ergebnisbildschirm Registerstatus zeigt  Registerstatus ARGUS alle wichtigen Registrierungs- und  Registrar-Infos an. Während des Gesprächs / einer Verbindung: Anzeige / Erklärung Aktueller MOS-Wert, aktuell verwendeter MOS-Wert, Sprach-Codec Sprach-Codec.

  • Seite 198: Voip Warten

    17 VoIP-Tests 17.2 VoIP warten Bei dem Test „VoIP warten“ verhält sich ARGUS wie ein VoIP-Telefon. Für „VoIP warten“ müssen die „VoIP Ruf“- (siehe S. S. 186) sowie die „VoIP warten“- Parameter konfiguriert werden: Aufbau des Services.   Das für den xDSL-Verbindungsaufbau gewählte Profil (im Beispiel Profil 1) wird...
  • Seite 199  Für den Test „VoIP“ warten gibt es die  Konfigurationsmöglichkeiten - Automatisch - Echo Test Voreinstellung: Automatisch ARGUS verwendet als eigene Rufnummer den eingetragenen Benutzernamen unter SIP- Parameter, siehe S. 186.  VoIP warten starten Der Service VoIP und die ADSL-...
  • Seite 200 Der Verbindungsabbau erfolgt wie beim IP-Ping. Durch Betätigen der „Abbruch“- Taste wird zunächst jedoch nur die Verbindung abgebaut (falls eine bestanden hat). Die Registrierung von ARGUS am Registrar bleibt jedoch hergestellt  (Service VoIP aktiv), ARGUS bleibt für Anrufer erreichbar (ein kommender Ruf kann abgelehnt oder angenommen werden).

  • Seite 201: Iptv-Tests

    18 IPTV-Tests 18 IPTV-Tests 18.1 IPTV ARGUS fordert einen Datenstrom von einem Server an (ARGUS ersetzt je nach Anschlussart die Settop-Box (STB) bzw. Modem und die STB) und überprüft die Regelmäßigkeit der ankommenden Pakete, den Verlust von Paketen und die Einschalt- bzw.

  • Seite 202: Einstellung

    Ingesamt können bis 250 Kanäle angelegt werden. Mit Hilfe der PC-Software WINplus/WINanalyse kann eine Konfiguration auch komfortabel über den PC erzeugen. Auswahl der TV-Testkanäle für den IPTV-Test. Kanal editieren <Edit> Angabe der Multicast-IP.  Multicast IP Bereich: 0.0.0.0 bis 255.255.255.255 Voreinstellung: 224.0.0.0 ARGUS 155...
  • Seite 203 Bereich: 0 bis 10 000 Voreinstellung: 0 Festlegung der Grenzwerte für die CC-Fehlerrate. CC Fehlerrate Bereich: 0.00 % bis 100.00 % Voreinstellung: 0.10 % Festlegung der Grenzwerte für die Audio Bytes. Audio Bytes Bereich: 0 bis 6 553 600 Voreinstellung: 0 ARGUS 155...
  • Seite 204 Verlustrate Bereich: 0.00 % bis 100.00 % Voreinstellung: 0,00 % Festlegung der Grenzwerte für die RTP-Verlustrate des gesamten Gesamt RTP- Verlustrate Tests. Bereich: 0.00 % bis 100.00 % Voreinstellung: 5.00 % Eingabe eines Profilnamens für das IPTV-Profil. Profilname ARGUS 155...

  • Seite 205: Mehrere Virtual Lines

    18 IPTV-Tests 18.1.1 Mehrere Virtual Lines ARGUS kann bis zu 4 Virtual Lines für den Service IPTV verwenden. Dabei werden die IGMP VL für die Übertragung des IGMP-Protokolls und die Virtual Lines 1-3 für den Empfang der Video-/Audioströme verwendet. ...
  • Seite 206 Seite 116.     Softkeybelegung umschalten  Das markierte Profil wird in <> der Liste um eine Stelle nach unten gesetzt. Das markierte Profil wird in <> der Liste um eine Stelle nach oben gesetzt. ARGUS 155...
  • Seite 207 Profil (s. Seite 40).      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>          Anzeige der IPTV-Profile, siehe <Profil> Seite 202. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 208 Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV-Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Neuen Kanal auswählen <Kanal> Anzeige des Statusbildschirms, <Status>...
  • Seite 209 Anzeige der Testdauer Anzeige des gewählten Sendernamens Anzeige der IP-Adresse des Senders. Anzeige des Ports des Senders. Anzeige der IGMP-Latency (Einschaltzeit des Programms) in ms. Wechsel zu den RTP/UDP- <RTP/UDP> Details, siehe S. 210. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 210 Anzahl der Paket-Verluste während des Tests Wechsel zu den MPEG2 - <MGEP2> Details, siehe S. 211.    Displayanzeige: Anzeige der aktuellen Paket-Verlustrate Anzeige der minimalen Paket-Verlustrate Anzeige der maximalen Paket-Verlustrate Anzeige der durchschnittlichen  Paket-Verlustrate Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 211 S. 213. Wechseln zu den IPTV-Infos, <Infos> siehe S. 209. Displayanzeige: Anzahl der aktuellen MPEG-Pakete Anzahl der minimalen MPEG-Pakete Anzahl der maximalen MPEG-Pakete Anzahl der durchschnittlichem MPEG- Pakete Anzahl der Summe der MPEG-Paketen  Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 212 Minimaler PCR-Jitter in ms Maximaler PCR-Jitter in ms Durchschnittlicher PCR-Jitter in ms       Displayanzeige: Anzahl der aktuellen CC-Fehler Anzahl der minimalen CC-Fehler Anzahl der maximalen CC-Fehler Anzahl der durchschnittlichen CC- Fehler Summe der CC-Fehler ARGUS 155...
  • Seite 213           Anzeige der Codecs und der PIDs. PIDs (Packet Identifier) kennzeichnen Audio, Video und PCR-Komponenten der jeweiligen Programme.  Wechsel zur vorherigen <Vorherige> Übersicht Wechsel zur nächsten Übersicht <Nächste> ARGUS 155...
  • Seite 214 OK/FAIL-Übersicht des IPTV-Tests <OK/FAIL> Displayanzeige: aktuelle Verlustrate (in %) gesamte Verlustrate (in %) Sequenzfehler Latency (in ms) Audio Bytes (in Byte) Video Bytes (in Byte) Sync Error Error Indication PCR Jitter (in ms) CC Fehler CC Fehlerrate (in %) ARGUS 155...
  • Seite 215 Maximaler Delay Factor Durchschnittlicher Delay Factor MLR (Media Loss Rate) während des Tests Anzeige der IPTV-Test-Detail- <Detail> Informationen, siehe S. 209 f. Ergebnisanzeige verlassen  Ergebnis speichern siehe IP-Ping Seite 154. Trace-File zum PC senden (siehe Ergebnis speichern? Seite 124). ARGUS 155...

  • Seite 216: Testparameter

    18 IPTV-Tests 18.2 IPTV-Scan ARGUS überprüft die Verfügbarkeit von TV-Sendern. ARGUS zeigt zusätzlich die Umschaltzeit zwischen den TV-Sendern an. Es können drei benutzerdefinierte „Scan-Profile“ erstellt werden. Für den IPTV-Scan werden folgende im Profil gespeicherte Einstellungen benötigt (bei bereits aufgebauter xDSL- oder Ethernet-Verbindung sind die Anschlussparameter, z. B. der ADSL-Modus und der Sollwert, gesperrt): Protokollunabhängige Parameter:...
  • Seite 217      Markiertes Scan-Profil editieren.                Markierten Parameter editieren  und ändern          ARGUS 155...
  • Seite 218 Ingesamt können bis 250 Kanäle angelegt werden. Mit Hilfe der PC- Software WINplus/WINanalyse kann eine Konfiguration auch komfortabel über den PC erzeugen.  Auswahl der TV-Testkanäle für den IPTV-Scan: ARGUS zeigt zunächst die bereits ausgewählten TV-Kanäle in der eingestellten Reihenfolge an, die beim IPTV-Scan getestet werden. Wurden noch keine Kanäle ausgewählt, ist die Liste...
  • Seite 219 Der markierte Kanal wird in < > der Liste um eine Stelle nach oben gesetzt. Kanalauswahl in angezeigter Reihenfolge übernehmen Version des Management-Protokolls zum An-/Abmelden an einer IGMP Version Multicast-Gruppe (nur für Broadcast-TV). Bereich: 2 bis 3 Voreinstellung: 3 ARGUS 155...
  • Seite 220 Umschaltzeit Die Umschaltzeit ist die Zeitspanne zwischen Anforderung und Eintreffen eines IPTV-Kanals.  Übersteigt die gemessene Umschaltzeit den hier angegebenen Wert, bewertet ARGUS den Test als fehlgeschlagen, Displayanzeige „Fehlge. (Fehlgeschlagen)“. Bereich: 1 bis 25 Sekunden Voreinstellung: 5 Sekunden Eingabe eines Profilnamens für das IPTV-Scan-Profil...

  • Seite 221: Initialisierung

    Profil (s. Seite 40).       Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>        Anzeige der IPTV-Scan-Profile, <Profil> siehe Seite 217. Fortsetzung auf nächster Seite Initialisierung ARGUS 155...
  • Seite 222  Anzeige, ob sich die benötigten Umschaltzeiten der TV-Kanälen innerhalb der eingestellten Zeitspanne (s. S. 220) befinden. Ist die Umschaltzeit über dem eingestellten Wert, zeigt ARGUS im Display „Fehlge.“ an.  Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden.

  • Seite 223: Iptv Passiv

    Client) Anschluss passiv Ethernet Set-Top-Box  (STB)  Statt einem PC oder einer STB, lässt sich auch ein zweiter ARGUS im STB- Betrieb anschließen. Protokollunabhängige Parameter sowie Testparameter-Einstellungen für IPTV passiv, siehe S. 201 f.    ...
  • Seite 224 Routers wird angezeigt. Stoppen des Router-Modes. <Stopp>  Mit dem Cursor den  Service IPTV aus-  wählen und aktivieren.   Der Service IPTV und der Router-Mode sind aktiv und die ADSL-Verbindung ist synchron. Fortsetzung auf nächster Seite ARGUS 155...

  • Seite 225: Warten Auf Stream

    Änderung der einzelnen Parameter, siehe Seite 202.    Initialisierung Initialisierung Initialisierung ARGUS prüft automatisch, ob IPTV- Streams verfügbar sind und zeigt diese   Im Beispiel werden 3 mögliche Streams angezeigt. Aktualisierung der Kanalliste <Aktuali.> Anzeige des Statusbildschirm, <Status>...
  • Seite 226 Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV-Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“.  ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Neuen IPTV-Test starten bzw. einen <Neu>...

  • Seite 227: Vod (Video On Demand)

    18.4 VoD (Video on Demand) ARGUS fordert, in der Betriebsart VoD, einen Datenstrom von einem VoD-Server an. ARGUS ersetzt je nach Anschlussart die STB bzw. das Modem und die STB.  VoD-Dienste werden häufig via RTSP zur Verfügung gestellt, dieses Kontrollprotokoll unterstützt zusätzlich Steuerungsfunktionen.

  • Seite 228: Video-On-Demand

    RTSP, HTTP, FTP, MMS.  Streams Voreinstellung: RTSP Eingabe der Serveradresse von welcher der Stream geladen werden Serveradresse soll. Eingabe über die Zifferntasten. Mit dem rechten Softkey Eingabe umschalten (rechter Softkey ändert seine Bedeutung beim Drücken), siehe Seite 150. ARGUS 155...

  • Seite 229: Jitterbuffer

    Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. PCR Jitter: - Bereich: 0 bis 10 000 ms  - Voreinstellung: 8 ms Continuity Error: - Bereich: 0.0 bis 100 Prozent - Voreinstellung: 0.1 % Eingabe eines Profilnamens für das VoD-Profil. Profilname ARGUS 155...
  • Seite 230 Profil (s. Seite 40).      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>          Anzeige der VoD-Profile, siehe <Profil> Seite 228. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 231 Error an. Werden die konfigurierten Grenzwerte überschritten, wird der VoD- Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden.
  • Seite 232 Wechsel zu den UDP- <UDP> Informationen, siehe Seite 233 Displayanzeige: Anzeige des aktuellen und des maximalen Continuity Errors in % Anzeige des Container-Typs  Displayanzeige: Anzeige der Stream-Pakete Anzeige der Stream-Bytes Anzeige der Stream Cont. Errors Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 233 Durchschnittliche Stream Bitrate Minimale Bitrate Maximale Bitrate Displayanzeige: Empfangene Pakete Maximaler Packet Jitter Aktueller Packet Jitter Wechsel zu den Stream- <Stream> Informationen, siehe Seite 234. Displayanzeige: Empfangene Pakete Maximaler Packet Jitter Aktueller Packet Jitter Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 234 Anzeige der Testdauer die mit OK und FAIL bewertet wurde, sowie des Fehlerstatus.  Die weiteren Testergebnisse werden ab Seite 232 dargestellt. Ergebnisanzeige verlassen  Ergebnis speichern siehe IP-Ping Seite 154. Ergebnis speichern? Trace-File zum PC senden s. Seite 124. ARGUS 155...

  • Seite 235: Betrieb Am Isdn-Anschluss

    Schließen Sie die mitgelieferte Anschlussleitung (S ) an die ARGUS Buchse „BRI/PRI/E1“ bzw. an die Buchse „Line“ (U ) und an Ihren Testanschluss an und schalten Sie ARGUS ein. Abhängig von der zuletzt genutzten Anschlusseinstellung werden verschiedene -Anschluss):  Einschaltdisplays angezeigt (im Beispiel ADSL- und S Menü...

  • Seite 236: Statusanzeige

    Anschluss- Modus (im Beispiel TE Automatisch) wird im Display blau markiert. ARGUS übernimmt den markierten Anschluss- Modus (im Beispiel TE Automatisch). ARGUS startet die Initialisierungsphase und wechselt anschließend in die Statusanzeige. Statusanzeige Statusanzeige s. Seite 238. Wechsel ins Menü ...

  • Seite 237: Nt-Simulation Einer S

    Es erfolgt zunächst der Aufbau der Schicht 1. Während der Aufbauphase der Schicht 1 blinkt die über dem Display befindliche LED „Sync/L1“. Kann Schicht 1 nicht aufgebaut werden, zeigt ARGUS „kein Netz“ an. Bei Betrieb am U -Anschluss kann die Aktivierung der Schicht 1 bis zu 2,5 Minuten dauern.
  • Seite 238 Wird alles fehlerfrei erkannt, zeigt ARGUS den gefundenen Anschluss und den Anschluss- Modus im Display an. Zusätzlich wird eine qualitative Beurteilung des Pegels eingeblendet. ARGUS ermittelt automatisch das Protokoll (sowohl im TE- als auch im NT-Modus) bzw. stellt das manuell eingestellte Protokoll ein (s. Seite 241 Protokoll). Bei einem bilingualen Anschluss stellt sich ARGUS auf das Protokoll DSS1 ein....
  • Seite 239 Wechsel ins Menü ISDN Einstellungen, s. Seite 240 <Einst.>  Es sei noch einmal darauf hingewiesen, dass ARGUS den allgemeinen Busstatus nur einmalig beim Einschalten oder beim erstmaligen Anschließen ermittelt. Der Zustand der ISDN-Protokollstacks Layer 1, 2 und 3 wird dagegen ständig neu ermittelt und angezeigt.

  • Seite 240: Isdn-Einstellungen

    Protokoll markieren.  Automatisch Gewünschtes Protokoll markieren. Das markierte Protokoll (im Beispiel „Automatisch“) wird im Display blau hinterlegt. Das ARGUS übernimmt die markierte voreingestellte Protokoll wird mit Einstellung als Voreinstellung und einem im Display wechselt ins übergeordnete gekennzeichnet. ARGUS Menü.
  • Seite 241 Punkt-Anschluss entweder nur die Anschlussnummer ohne Durchwahl oder die komplette Nummer mit Durchwahl an. Bei „Manuell“ zeigt ARGUS die Durchwahl an. (Ein kommender Ruf wird signalisiert, ARGUS schickt erst bei Annahme der Verbindung die Schicht 3 Nachricht “Alert“. Bis dahin über- mittelte Ziffern der Durchwahl werden im Display angezeigt.)
  • Seite 242 Abschlusswiderstände zugeschaltet Eine Änderung wird nicht gespeichert, sondern gilt nur für die aktuelle Messung. Für erzeugte Rufe im ISDN können sowohl netzseitig (ARGUS Ruf-Parameter im NT-Modus) als auch userseitig (ARGUS im TE-Modus) vier verschiedene Parameter eingestellt werden: 1. Type of number (TON) für das Element CGN (=CGPN) bzw. ...
  • Seite 243 (z. B. für die <A..F> Eingabe von „C“ den Softkey dreimal drücken, für „F“ sechsmal drücken) eingegeben werden. Bei der Einstellung „eigene MSN/DDI“ signalisiert ARGUS im Rufannahme TE-Modus am P-MP-Anschluss nur die Rufe, deren Zieladresse die MSN (beim P-P-Anschluss DDI) des Testanschlusses enthalten.
  • Seite 244 Funktionsauffruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen werden, unabhängig vom Menü in dem ARGUS sich gerade befindet. Innerhalb einer Funktion, bei der ARGUS eine Zifferneingabe erwartet, wird das Drücken der Zifferntaste automatisch als Zifferneingabe bewertet....

  • Seite 245: Bitfehlerratentest

    Sendedaten. Die einzelnen Bitfehler werden aufaddiert und je nach Testverfahren und Testgerät entsprechend der ITU-Richtlinie G.821 bewertet.  ARGUS zählt während des Tests die Bitfehler und berechnet nach Abschluss des Tests die Bitfehlerrate sowie weitere Parameter gemäß der ITU-T G.821. ...

  • Seite 246: Bert-Parameter Einstellen

    Es wird keine Gegenstelle benötigt, da ARGUS eine ISDN-Verbindung zu sich selbst aufbaut. ARGUS benötigt für den Test zwei B-Kanäle. BERT gegen eine Loopbox Es wird eine Loopbox (z. B. ein weiteres Testgerät der ARGUS-Familie auf der fernen Seite) benötigt. Der Test belegt einen B-Kanal. BERT end-to-end Es wird ein fernes Testgerät in Wartebereitschaft benötigt, z.
  • Seite 247 Minute gewählt. Auswahl des Bitmusters für den S - / U -Anschluss, welches Bitmuster S0/Uk0 ARGUS beim BERT zyklisch sendet. Es stehen mehrere fest definierte Bitmuster zur Verfügung.  Voreinstellung: 2 Zusätzlich kann ein frei definierbares 16 Bit langes Bitmuster binär eingegeben werden: Mit den waagerechten Cursortasten...

  • Seite 248: Einzeltests

    Sende- und Empfangsrichtung:  Bitmuster und belegten B-Kanal / Bitrate Synchronizität des Bitmusters  (im Beispiel synchron) Sync. Zeit in h:min:s  (Zeit, in der sich ARGUS auf das Bitmuster aufsynchronisieren kann) LOS-Zähler: Absolute Zahl der Synchronitätsverluste. Synchronitätsverluste treten bei Fehlerraten größer oder gleich 20 %...
  • Seite 249 Bei Erkennung eines Bitfehlers ertönt ein kurzer Fehlerton, bei Synchronisationsverlust ein Dauerton (s. Seite 360 Alarmton), wenn dies vorher eingestellt wurde. Nach Ablauf des BERT zeigt ARGUS den Grund und den Ort des Verbindungsabbaus an. Bei normalem Testverlauf steht an dieser Stelle „Eigen. Auslösen“.
  • Seite 250 Angezeigt wird die absolute Zahl der Synchronitätsverluste. - LOS-Zeit: Dauer des BERT ohne die sync. Zeit  (Zeit, in der sich ARGUS nicht auf das Bitmuster aufsynchronisieren konnte, nachdem ARGUS einmal synchron war) - abs. Fehler: Anzahl der Bitfehler - Rel. Fehler: Bitfehlerrate ...
  • Seite 251 3,84 Bitfehlern (3 Fehler = OK (keine Degraded Minutes), 4 Fehler = NO (Not Ok) (Degraded Minutes) Loss of Synchronize: Synchronitätsverluste treten bei Fehlerraten größer oder gleich 20 % innerhalb einer Sekunde ein. Angezeigt wird die absolute Zahl der Synchronitätsverluste.  ARGUS 155...

  • Seite 252: Bert Speichern

    19 Betrieb am ISDN-Anschluss BERT speichern ARGUS kann die Ergebnisse mehrerer BERTs speichern. ARGUS speichert das Ergebnis zusammen mit dem Datum, der Uhrzeit und der Rufnummmer des Testanschlusses (sofern diese im Kurzwahlspeicher unter eigene Nummer eingetragen ist s. Seite 364) auf dem ersten freien Speicherplatz (s.

  • Seite 253: Bert Warten

       BERT warten „BERT warten“ aktivieren   ARGUS wartet zunächst auf einen Ruf und stellt dann die Verbindung her. Während der Verbindung wird das empfangene Bitmuster ausgewertet und zusätzlich unabhängig hiervon ein Bitmuster eingespeist.  Aufruf des Test-Managers...
  • Seite 254 19 Betrieb am ISDN-Anschluss B-Kanal-Loop Die Betriebsart „B-Kanal-Loop“ (Loop = Schleife) wird für den Bitfehlerratentest gegen eine Loopbox (ARGUS ist in diesem Fall die Loopbox) benötigt. ARGUS im Hauptmenü. Einzeltests    BERT  „B-Kanal-Loop“ aktivieren.  ARGUS wartet auf einen Ruf. Ein kom-...

  • Seite 255: Abfrage Der Dienstmerkmale (Dm)

    19 Betrieb am ISDN-Anschluss 19.5 Abfrage der Dienstmerkmale (DM) ARGUS prüft die Verfügbarkeit von Dienstmerkmalen (DM) am Testanschluss. DM-Abfrage bei 1TR6  ARGUS im Hauptmenü. Einzeltests     Dienstmerkmale  Test starten  DM-Abfrage 1TR6 Anzeige der Testergebnisse:...

  • Seite 256: Testfall Auswählen

    (s. Seite 364). Zur eingetragenen eigenen Rufnummer blättern oder über Tastatur eigene Rufnummer (des Testanschlusses) eingeben. ARGUS testet die Verfügbarkeit der Dienstmerkmale zum Teil mit Hilfe eines Selbstanrufes. Dienst wählen Mit den Cursortasten Dienst auswählen, der für die DM-Abfrage verwendet werden soll....
  • Seite 257 ARGUS testet das DM HOLD durch einen Verbindungsaufbau zu sich selber. CLIP ARGUS prüft nacheinander, ob die 4 DM CLIP, CLIR, COLP und COLR verfügbar sind. Dafür baut ARGUS bis zu 3 Verbindungen zu sich selbst auf. CLIP: Wird die Ruf-Nr. des rufenden Teilnehmers beim gerufenen Teil- nehmer angezeigt?...
  • Seite 258 Bei diesem Testfall wird mit einem fernen Teilnehmer zusammen gearbeitet, dessen Rufnummer eingegeben werden muss. Eine Verbindung ist nötig. ARGUS prüft mit Hilfe eines Selbstanrufes, ob der Testanschluss zu einer geschlossenen Benutzergruppe gehört. Ein kommender Ruf wird sofort umgeleitet. Diese Rufumleitung unterscheidet sich von den anderen Anrufweiterschaltungen insofern, dass die Weiterleitung ausschließlich fallweise (per Anruf) eingeleitet wird und nicht konfiguriert zu...

  • Seite 259: Fehlermeldungen

    Fehlermeldungen Tritt während der DM-Abfrage ein Fehler auf oder ist kein Verbindungsaufbau möglich, zeigt ARGUS den Fehler im Display als Code (z. B. 28) an. Beispiel: Fehler-Code 28 bedeutet „falsche oder ungültige Nummer".  Der folgenden Tabelle ist zu entnehmen, dass es sich um einen Fehler vom Netz handelt, nämlich um eine unvollständige Rufnummer bzw.

  • Seite 260: Dienstetest

    Drei Userspezifische Dienste (s. Seite 243) Userspecified 1 bis 3 Der Test läuft automatisch ab. ARGUS baut für jeden Dienst eine eigene Verbindung zu sich selbst auf (Selbstanruf). Es kommt jedoch nicht zur Verbindung, so dass keine Gebühren anfallen. ...

  • Seite 261: Display Erklärung

    Möglichkeit, den Dienstetest im end-to-end Betrieb durchzuführen. In diesem Fall muss die ferne Rufnummer eines zweiten End- gerätes angegeben werden. ARGUS prüft dann automatisch, ob das ferne Endgerät die Rufe unter den verschiedenen Diensten annehmen kann, d. h. ob die ferne Seite zu diesen Diensten „kompatibel“...

  • Seite 262: X.31-Test

    ARGUS führt wahlweise einen „manuellen X.31-Test“ oder einen „automatischen X.31- Test“ durch: Beim automatischen Test baut ARGUS die D-Kanal-Verbindung und anschließend eine X.31-Verbindung auf. ARGUS baut die Verbindungen automatisch wieder ab und zeigt das Ergebnis an.  Beim manuellen Test baut ARGUS eine D-Kanal-und eine X.31-Verbindung auf, deren Dauer der Anwender (bzw.

  • Seite 263: Packetsize

    Paketanzahl Bereich: 0 bis 65 000 Voreinstellung: 10 Eingabe des im X.31-Test verwendeten TEIs (Terminal Endpoint Identifier) über die Tastatur. Bei Eingabe von ** ermittelt ARGUS automatisch einen TEI.  Bereich: min. 0 bis max. 63 Voreinstellung: ** (automatisch) Eingabe der im X.31-Test verwendeten LCN (Logical Channel Number) über die Tastatur....

  • Seite 264: Ascii-Daten Eingeben

    @, /, -, .   (z. B. für die Eingabe „C“ Zifferntaste 2   dreimal drücken) <AB>12> Eingabe der Großbuchstaben  und @, /, -, . Cursor verschieben Stelle vor dem Cursor löschen <Löschen> ASCII-Daten nicht speichern ARGUS 155...

  • Seite 265: Hex-Daten Eingeben

    DTE-DCE Strecke Ende-zu-Ende: DTE-DTE Flusskontrolle Voreinstellung: Lokal Kodierung für verschiedene Dienstmerkmale. Facilities Es können 3 Facilities gespeichert werden. Bedienung, siehe Nutzerdaten Seite 264. Profilnamen für das X.31-Profil über Tastatur eingeben. ARGUS Profilname zeigt diesen Namen später im Display an. ARGUS 155...

  • Seite 266: Automatischer X.31-Test

    Der „automatische X.31-Test im D-Kanal“ besteht aus zwei Schritten: 1. Schritt: ARGUS testet, ob am ISDN-Testanschluss der Zugang zum X.25-Dienst über den D-Kanal möglich ist. ARGUS prüft nacheinander alle TEIs von 0 bis 63. Alle TEIs, mit denen der X.31-Dienst auf Schicht 2 möglich ist, werden angezeigt.
  • Seite 267 2. Testschritt nicht erfolgreich In diesem Fall zeigt ARGUS den X.31-Cause für das Scheitern (im Beispiel: 13) und einen zugehörigen Diagnostic- Code, falls vorhanden, an (s. Anhang Seite 385).  Ist der X.31-Dienst nicht verfügbar, meldet ARGUS „X.31(D) n. verf.“. ARGUS 155...
  • Seite 268 ARGUS benötigt einen TEI, eine LCN und eine X.31-Nummer (ARGUS verwendet die im X.31-Profil gespeicherten Werte). Wird für den TEI „ “ eingegeben, ermittelt ARGUS automatisch einen TEI. Mit dem ersten TEI, für den X.31 möglich ist, baut ARGUS eine Verbindung auf. ...
  • Seite 269 19 Betrieb am ISDN-Anschluss ARGUS zeigt LCN, TEI, X.31-Nummer und die ausgehandelten Verbindungsparameter an. Senden eines vordefinierten <Data> Datenpaketes Anzeige der L1/L2/L3- <Statistik> Statistiken zu der L2-Statistik blättern <L2> zu der L3-Statistik blättern <L3> Die X.31-Verbindung bleibt so lange aufgebaut, bis der Anwender oder die Gegenseite die Verbindung beendet.

  • Seite 270: Rufumleitungen - Call Forwarding (Cf)

    CF-Abfrage ARGUS prüft, ob für den Testanschluss Rufumleitungen in der Vermittlung eingerichtet sind. ARGUS zeigt die Art (CFU, CFNR oder CFB) und den Dienst der eingerichteten Rufumleitung an. Die Anzeige ist auf maximal 10 Rufumleitungen für alle MSNs begrenzt. Weitere eingerichtete Rufumleitungen zählt ARGUS mit. ARGUS kann die eingerichteten Rufumleitungen aus der Vermittlung löschen.
  • Seite 271 Abfrage der Rufumleitung darüber hinaus negativ, so dass der Eindruck entsteht, es seien keine Rufumleitungen eingerichtet. Bei negativer Quittung benötigt ARGUS deshalb die Eingabe der eigenen MSN. Es erfolgt eine Wiederholung der Abfrage der Rufumleitung MSN-spezifisch. In diesem Fall gilt die Abfrage der Rufumleitung nur für die eingegebene MSN und nicht für den ganzen...

  • Seite 272: Cf-Aktivierung

    19 Betrieb am ISDN-Anschluss CF-Aktivierung Sie können mit ARGUS Rufumleitungen in der Vermittlung einrichten.   ARGUS im Hauptmenü. Einzeltests    CF-Aktivierung   Mit den Cursortasten „Dienst“ für die Dienst wählen Rufumleitung auswählen.  Mit den Cursortasten Typ der Rufumleitung auswählen....

  • Seite 273: Eigene Rufnummer Eingeben

    19 Betrieb am ISDN-Anschluss CF-Löschen ARGUS kann gezielt Rufumleitungen in der Vermittlung löschen.    Einzeltests ARGUS im Hauptmenü.    CF-Löschen   Mit den Cursortasten „Dienst“ für die Dienst wählen Rufumleitung auswählen.  Mit den Cursortasten Typ der Rufumleitung Typ der Rufumleitung wählen...

  • Seite 274: Msn-Abfrage

    19 Betrieb am ISDN-Anschluss 19.9 MSN-Abfrage ARGUS ermittelt am P-MP-Anschluss mit DSS1 Protokoll die MSNs des Testanschlusses. Es werden maximal zehn Rufnummern angezeigt. Abhängig vom Type of Number (TON) zeigt ARGUS die Rufnummern in verschiedenen Versionen an: nur die MSN (ohne Vorwahl)...

  • Seite 275: Automatische Durchführung Mehrerer Tests

    Messzeit und Fehlerschwellwert für den BERT s. Seite 246) überprüft werden.   Mit der Software ARGUS WINplus / WINanalyse können die Testergebnisse auf einem PC gespeichert werden. Dort erstellt WINplus / WINanalyse ein ausführliches Messprotokoll, welches sich anschließend ausdrucken, verschicken oder archivieren lässt....
  • Seite 276 Eigene Rufnummer eingeben Anschlüssen mit DSS1-Protokoll muss zusätzlich eine ferne Rufnummer eingegeben werden.  Dienst wählen Dienst auswähIen (wird für den DM-Test und BERT benötigt). Automatischen  Testlauf starten Während des Testlaufs zeigt ARGUS den aktuell durchgeführten Einzeltest an. ARGUS 155...

  • Seite 277: Test Beenden

    „alter“ Datensatz auf diesem Speicherplatz bleibt erhalten. Wechsel ins  übergeordnete Menü    Einzeltest überspringen:  Ein Einzeltest kann übersprungen werden: ARGUS führt z. B. gerade den Dienstetest durch.         ...
  • Seite 278 19 Betrieb am ISDN-Anschluss Test fortsetzen:  ARGUS kann einen unterbrochenen Einzeltest fortsetzen: ARGUS führt im Beispiel den Dienstetest durch.          Einzeltest unterbrechen  Test fortsetzen     ARGUS wiederholt den ...

  • Seite 279: Verbindung

    19 Betrieb am ISDN-Anschluss 19.11 Verbindung ARGUS kann für folgende Dienste eine Verbindung aufbauen:   Dienst Displayanzeige Sprache Sprache Datenfernübertragung DFU 64kBit Audio 3.1 kHz 3.1 kHz audio Audio 7 kHz 7 kHz audio Datenfernübertragung mit Tönen und Anzeige...

  • Seite 280: Einzelwahl

    B-Kanal über Zifferntasten eingeben. ARGUS schlägt den zuletzt verwendeten B-Kanal vor. Bei Eingabe eines neuen  B-Kanals zuerst drücken. Bei <Löschen> Eingabe von * wählt ARGUS einen beliebigen freien B-Kanal aus. ARGUS zeigt an, ob der B-Kanal verfügbar ist.  Verbindungsaufbau ...
  • Seite 281 - Anzeige Gebühreninformation: Werden die Gebühren nicht als Gebühreneinheiten, sondern direkt als Währung übermittelt, zeigt ARGUS den aktuellen Betrag an. Erfolgt die Gebührenanzeige im DSS1 nicht entsprechend der Norm DIN ETS 300182, sondern mittels des Informationselementes DISPLAY (DSP), zeigt ARGUS die Zeichenkette dieser DISPLAY-Nachricht an.
  • Seite 282 19 Betrieb am ISDN-Anschluss Blockwahl (Gehender Ruf) Bei Blockwahl überträgt ARGUS die komplette Wahlinformation zusammenhängend in einem Block.  ARGUS im Hauptmenü Einzeltests    Verbindung Öffnen der <Ruf- nummer> Rufnummerneingabe Blockwahl    Kurzwahlspeicher öffnet sich (s. S. 364)....

  • Seite 283: Wahlwiederholung Oder Letzter Anrufer

    19 Betrieb am ISDN-Anschluss Wahlwiederholung (Gehender Ruf) + Letzter Anrufer (Kommender Ruf) ARGUS baut eine Verbindung mit der von ihm zuletzt gewählten Rufnummer oder mit zuletzt gekommenen Rufnummer auf.   Einzeltests ARGUS im Hauptmenü  Verbindung Öffnen der <Ruf-...

  • Seite 284: Kommender Ruf

    Kommender Ruf Ein kommender Ruf kann jederzeit, auch während eines laufenden Tests (z. B. BERT), angenommen werden (s. Seite 292). ARGUS signalisiert einen kommenden Ruf durch ein akustisches Signal und durch eine Display-Anzeige. Am P-MP-Anschluss können Sie mit der Funktion Rufannahme (s. Seite 243) einstellen, dass ARGUS nur kommende Rufe signalisiert, die an die als eigene Rufnummer eingestellte MSN adressiert sind.

  • Seite 285: Abbau Der Verbindung

    19 Betrieb am ISDN-Anschluss Gebühreninformation im NT-Modus: Im NT-Modus speist ARGUS bei kommenden Rufen Gebühren gemäß funktionalem DSS1 als Einheiten (Units) und als Währung (Currency) in Euro ein. Abbau der Verbindung         ...
  • Seite 286 Universalgrund für „protocol error class“ interworking err Universalgrund für „interworking class“  Weitere Causes werden nicht im Klartext, sondern als Dezimalzahl angezeigt (siehe “CAUSE-Meldungen im Protokoll 1TR6” auf Seite 381 und “ARGUS-Fehlermeldungen (DSS1 / 1TR6)” auf Seite 383). ARGUS 155...
  • Seite 287 Eingabe einer Ziffernfolge und durch Senden dieser Ziffernfolge innerhalb eines DSS1- spezifischen Protokollelements. Dieses sogenannte Keypad-Element wird in eine SETUP- Nachricht eingebettet. Die Erfolgskontrolle erfolgt entweder akustisch (Handset) oder über spezielle Protokollelemente (Cause). Diese Causes werden vom ARGUS angezeigt.  ...

  • Seite 288: Zeitmessungen

    - Laufzeit der Daten - Laufzeitdifferenz der Daten in zwei B-Kanälen. Verbindungsaufbauzeit ARGUS erzeugt im TE-Betrieb einen gehenden Ruf und ermittelt die Zeit zwischen gesendetem SETUP und empfangenem ALERT oder CONN. ARGUS baut die Verbindung automatisch ab, sobald die Messung beendet ist.
  • Seite 289 19 Betrieb am ISDN-Anschluss Laufzeit ARGUS stellt eine Verbindung zu sich selbst (Selbstanruf) oder zu einer fernen Loopbox her und misst die Laufzeit der Daten im gewählten B-Kanal. Die Messung (Dauermessung) muss manuell beendet werden.  ARGUS im Hauptmenü. Einzeltests ...
  • Seite 290 19 Betrieb am ISDN-Anschluss Interchannel delay ARGUS stellt zwei getrennte Verbindungen zu einer fernen Loopbox her. Die Loopbox sendet die B-Kanal-Daten jeweils im gleichen Kanal wieder zurück. ARGUS misst die Laufzeit der Daten in beiden B-Kanälen und ermittelt die Laufzeitdifferenz (Interchannel delay).

  • Seite 291: Verwaltung Mehrerer Tests Am Isdn-Anschluss

    19 Betrieb am ISDN-Anschluss 19.13 Verwaltung mehrerer Tests am ISDN-Anschluss ARGUS kann mehrere Tests bzw. „Verbindungen“ gleichzeitig und unabhängig voneinander starten. Während eines Telefonats kann beispielsweise gleichzeitig ein BERT durchgeführt werden. Die einzelnen Tests bzw. „Verbindungen“ belegen jeweils Ressourcen. ...

  • Seite 292: Neuen Starten

    Gewünschten Test auswählen  Bitfehlerratentest (z. B. Bitfehlerratentest)  BERT starten, die Verbindung ist noch aufgebaut.  Bedienung BERT siehe Seite 248.      Wechsel zum Test-Manager. „Verbindung gehend“ markieren. Verbindung gehend Wechsel ins Verbindungsfenster ARGUS 155...
  • Seite 293 Verbindungen/ gestartet Tests Wird ein Test oder eine Verbindung beendet, wechselt ARGUS zum Test-Manager, sofern noch ein weiterer Test oder eine Verbindung im Hintergrund läuft. Einige Tests belegen so viele Ressourcen, dass sie nicht in beliebigen Kombinationen mit anderen Tests gestartet werden können. ARGUS zeigt dies mit einer Displaymeldung „Test zur Zeit nicht möglich“...

  • Seite 294: Umschalten Zwischen Parallelen Tests / Verbindungen

    Die Bedienung wird am Beispiel „Annahme eines kommenden Rufes während eines BERT“ erklärt. ARGUS signalisiert einen kommenden Ruf sowohl im Display als auch akustisch  (s. Seite 279). Der Ruf kann unabhängig vom gerade durchgeführten BERT angenommen werden. Falls die Funktionen „B-Kanal-Loop“ oder „BERT warten“ aktiviert sind, erfolgt die Annahme des Rufes automatisch.
  • Seite 295 19 Betrieb am ISDN-Anschluss Alle laufenden Tests oder Verbindungen beenden  ARGUS im Hauptmenü. Test-Manager    Test-Manager öffnen Direkter Aufruf des Test-Managers <TM> oder im Menü Einzeltests, bei aufgebauter Verbindung oder während eines Tests.    ...

  • Seite 296: L1-Status Am S -Anschluss

    19 Betrieb am ISDN-Anschluss 19.14 L1-Status am S -Anschluss ARGUS zeigt den aktuellen Zustand der Schicht 1 an: Welche Signale empfängt die Gegenseite und welche Signale empfängt ARGUS selbst?  ARGUS im Hauptmenü. L1-Status    ARGUS zeigt den Zustand der Schicht 1 bzw.

  • Seite 297: Monitor

    ARGUS nimmt alle D-Kanal-Signale des S -Anschlusses auf und sendet die D-Kanal- Signale über die USB-Schnittstelle an einen angeschlossenen PC auf dem die Software ARGUS WINplus oder WINanalyse laufen muss. Der Bus und die Schicht 1 werden vom Monitoring nicht beeinflusst. ...
  • Seite 298 ARGUS durchsucht die gesendeten D-Kanal-Signale nach einem SETUP. Wird ein SETUP erkannt, erscheint der Softkey <Ruf>   ARGUS zeigt die Rufparameter des zuletzt empfangenen SETUPs an.  Anzeige Rufparameter Displayanzeige: Rufrichtung (N -> U für Netz -> User) Belegter B-Kanal...
  • Seite 299 19 Betrieb am ISDN-Anschluss Passives Mithören bei nicht aktivem Monitoring  ARGUS im Hauptmenü. Anschluss    S0-Interface S0-Interface     Monitor Monitor    Stausanzeige Stausanzeige Monitoring nicht aktiv!  <Menü>    Mithören ...

  • Seite 300: Festverbindung Am Isdn-Anschluss

    Kanal mit der Gegenstelle telefoniert werden, für einen genaueren Test sollte jedoch der Bitfehlerratentest durchgeführt werden.   Für beide Seiten der Festverbindung muss der gleiche Kanal eingestellt werden.  Telefonie  ARGUS im Hauptmenü. Anschluss    S0-Interface  ...

  • Seite 301: Aufbau Der Festverbindung

    Beim Bitfehlerratentest sind verschiedene Varianten möglich: Im einfachsten Fall wird auf der fernen Seite eine B-Kanal-Loop eingerichtet, Parametereinstellung s. Seite 246. Nach Auswahl des Test-Kanals (B-Kanal oder D-Kanal) sendet ARGUS das Prüfmuster, empfängt es wieder und wertet es entsprechend aus....
  • Seite 302 Anzeige während des BERT: Bitmuster und belegter Kanal Synchronizität des Bitmusters  (im Beispiel synchron) Sync. Zeit in h:min:s  Zeit, in der sich ARGUS auf das Bitmuster aufsynchronisieren kann. LOS: Synchronitätsverluste treten bei Fehlerraten größer oder gleich 20 % innerhalb einer Sekunde auf.
  • Seite 303 19 Betrieb am ISDN-Anschluss Loopbox ARGUS kann bei einer Festverbindung als Loopbox eingerichtet werden.  ARGUS im Hauptmenü. Einzeltests    Bitfehlerratentest     B-Kanal-Loop   Kanal-Auswahl: Es wird entweder ein B-Kanal (Kanal- B-Kanal Auswahl Auswahl: B-Kanal) oder alle B-Kanäle und der D-Kanal (Kanal-Auswahl: Alle framed) geloopt....
  • Seite 304 19 Betrieb am ISDN-Anschluss Zeitmessungen  Laufzeit ARGUS misst die Laufzeit der Daten im gewählten B-Kanal. Empfängt ARGUS nach ungefähr 13 Sekunden keine Daten im B-Kanal, wird „keine Loop“ angezeigt.  Die Messung (Dauermessung) muss manuell beendet werden.  ARGUS im Hauptmenü....
  • Seite 305 19 Betrieb am ISDN-Anschluss Interchannel delay ARGUS sendet die B-Kanal-Daten zu einer Loopbox und diese schickt sie jeweils im gleichen Kanal wieder zurück. ARGUS misst die Laufzeit der Daten in beiden B-Kanälen und ermittelt die Laufzeitdifferenz (Interchannel delay). Empfängt ARGUS nach ungefähr 13 Sekunden keine Daten im B-Kanal, wird „keine Loop“...

  • Seite 306: Pegelmessung Am Isdn-Anschluss

    19 Betrieb am ISDN-Anschluss 19.17 Pegelmessung am ISDN-Anschluss Pegelmessung am S -Anschluss Pegelmessung Gegenseite ARGUS misst den Pegel des empfangenen Nutzsignals und die Phantomspeisung. Die Messung wird ständig aktualisiert.  ARGUS im Hauptmenü. Pegelmessung     Gegenseite ...
  • Seite 307 19 Betrieb am ISDN-Anschluss Pegelmessung anderer TE  ARGUS (in der Betriebsart TE) misst den Pegel eines parallel angeschlossenen Endgerätes. ARGUS verhält sich in diesem Fall passiv. Das Endgerät muss Schicht 1 aktiviert haben. ARGUS aktualisiert die Messung ständig.  ARGUS im Hauptmenü....

  • Seite 308: Ergebnis Pegelmessung

    Messung der Speisespannung an U  ARGUS im Hauptmenü. Pegelmessung     Speisung Uk0  Messung starten  Ergebnis Pegelmessung ARGUS zeigt den Wert der Speisung an. Die Messung wird ständig aktualisiert. Pegelmessung beenden.  Wechsel ins Menü Pegelmesssung. ARGUS 155...

  • Seite 309: Betrieb Am A/B-Anschluss

    Wechselspannung führen. 20.1 a/b-Schnittstelle einstellen Schließen Sie die mitgelieferte Anschlussleitung an die ARGUS-Buchse „Line“ und an Ihren analogen Testanschluss an und schalten Sie ARGUS ein. Abhängig von der zuletzt genutzten Anschlusseinstellung des ARGUS werden verschiedene Einschaltdisplays angezeigt (im Beispiel S - und a/b-Anschluss): Menü...
  • Seite 310 ARGUS übernimmt den markierten Anschluss- Modus. Es öffnet sich die Statusanzeige. Statusanzeige  ARGUS zeigt die Spannung im Leerlauf mit „nicht belegt“ an. Positive Spannung: Polung an a+; an b-  (rote Leitung an a, schwarze Leitung an b) Negative Spannung: Polung an a-; an b+ Das Einstellungsmenü...
  • Seite 311 Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen: Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen werden, unabhängig vom Menü in dem ARGUS sich gerade befindet. Innerhalb einer Funktion, bei der ARGUS eine Zifferneingabe erwartet, wird das Drücken der Zifferntaste automatisch als Zifferneingabe bewertet....

  • Seite 312: A/B-Einstellungen

    20.2 a/b-Einstellungen Die Einstellung der folgenden „Analog-Parameter“ ist möglich. Die Voreinstellungen können jederzeit wiederhergestellt werden (s. Seite 363). Die Änderung eines Parameters wird an einem Beispiel beschrieben: ARGUS in der Statusanzeige ARGUS im Hauptmenü „Einstellungen“ markieren „Analog“ markieren Fortsetzung auf nächster Seite...
  • Seite 313 Display gekennzeichnet. Wechsel ins übergeordnete Menü ohne eine Änderung zu übernehmen. ARGUS verwendet weiterhin die Voreinstellung.       ARGUS übernimmt das markierte  Wahlverfahren als Voreinstellung.  Wechsel ins übergeordnete Menü.      ...

  • Seite 314: Einstellung

    DTMF (Dual-tone multi-frequency / Mehrfrequenzwahlverfahren)  für Skandinavien und die Niederlande. ARGUS erkennt automatisch, ob ein CLIP über DTMF mit Polaritätsumkehr verwendet wird und stellt sich darauf ein (z. B. Niederlande). Voreinstellung: FSK Einstellung der drei Parameter Pegel, Dauer und Zeichenabstand DTMF-Parameter der im a/b-Betrieb generierten DTMF-Signale.

  • Seite 315: Voreinstellung

    Mit den Cursortasten den Wert anheben bzw. absenken: Im Bereich 40 - 200 ms: 10 ms Schritte Im Bereich 200 - 300 ms: 20 ms Schritte Im Bereich 300 - 1000 ms: 100 ms Schritte Voreinstellung der Parameter wiederherstellen (s. Seite 363). ARGUS 155...

  • Seite 316: Verbindung Am A/B-Anschluss

    20 Betrieb am a/b-Anschluss 20.3 Verbindung am a/b-Anschluss Gehender Ruf ARGUS baut eine Verbindung zu einem anderen Endgerät auf. Handelt es sich bei dem Endgerät um ein Telefon, kann mit dem im ARGUS integrierten Sprechweg (Mikrofon und Hörkapsel) oder über Headset gesprochen werden.

  • Seite 317: A/B-Monitor

    20.4 a/b-Monitor Die Funktion a/b-Monitor ist eine hochohmige Mithörmöglichkeit ohne Beeinflussung der Schnittstelle. Über das integrierte Handset oder das Headset kann ein Gespräch mitgehört werden, ohne dass ARGUS auf dieser Schnittstelle sendet oder diese beeinflusst.  ARGUS im Hauptmenü. Anschluss ...

  • Seite 318: Pegelmessung Am A/B-Anschluss

    20 Betrieb am a/b-Anschluss 20.5 Pegelmessung am a/b-Anschluss ARGUS misst den Spannungspegel im Normalfall und im Fall „belegt“ (Amtsleitung).  Pegelmessung ARGUS im Hauptmenü.   Messung starten  ARGUS zeigt die Spannung auf der 2- Draht-Analogleitung (rote Leitung an „a“, schwarze Leitung an „b“), den Pegel der...
  • Seite 319 20 Betrieb am a/b-Anschluss ARGUS 155...

  • Seite 320: Pesq

    Analog-, einer xDSL-Schnittstelle oder an Ethernet durch. Der PESQ-Test steht nur für die Schnittstellen zur Verfügung, die zuvor freigeschaltet worden sind (z. B. ISDN-Option). Die PESQ-Analyse wird nicht direkt im ARGUS, sondern auf einem Server („PESQ- Server“) durchgeführt. Dieser verfügt über eine eigene Rufnummer. ARGUS wird direkt am zu testenden Teilnehmeranschluss angeschlossen und sendet oder loopt eine ...
  • Seite 321 Einstellung Erklärung PESQ: Loop: Beurteilung der Sende- und Empfangsrichtung. Mode ARGUS empfängt die Sprachkonserve vom Server und loopt diese zurück zum Server. Senden: Beurteilung der Senderichtung. ARGUS sendet die gespeicherte Sprachkonserve zum Server. Eingabe der Serverrufnummer für den PESQ-Test an der analogen Rufnummer a/b Schnittstelle.

  • Seite 322: Pesq-Test Am Xdsl- Oder Ethernet-Anschluss Via Voip

    Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 40).                   Anzeige der PESQ- <Einst.> Einstellungen, siehe S. 321. Fortsetzung auf nächster Seite ARGUS 155...
  • Seite 323 21 PESQ Synchronisation  ARGUS wählt die in den PESQ- mit dem PESQ-Server Parametern unter „VoIP-Ziel“ eingetragene Rufnummer an. ARGUS wählt hier nicht die im VoIP-Profil hinterlegten Zielrufnummern.          Testergebnis:  ARGUS zeigt den eingestellten Modus...

  • Seite 324: Pesq-Test Am Isdn-Anschluss

    B-Kanal vor. Bei Eingabe eines neuen B- Kanals zuerst drücken. Bei <Löschen> Eingabe von * wählt ARGUS einen freien B-Kanal aus. ARGUS zeigt an, ob der B- Kanal verfügbar ist.  ARGUS wählt die in den PESQ- Auswahl des PESQ- Servers Parametern unter „Rufnummer ISDN“...

  • Seite 325: Pesq-Test Am A/B-Anschluss

    21 PESQ Testergebnis: ARGUS zeigt den eingestellten Modus (im Beispiel ARGUS Loop) und den ermittelten PESQ-Wert nach ITU-T P.862, sowie den daran angelehnten MOS (LQO = Listening Quality Objective) nach ITU-T P.800.1 an.  Die PESQ-Qualitätsskala reicht von +4,5 (ausgezeichnet) bis -0,5 (mangelhaft)....

  • Seite 326: Kupfertests

    ARGUS unterstützt dabei mit verschieden Hilfsmitteln, wie z. B. der Zoom- oder der Cursor-Funktion. 22.1 R-Messung ARGUS wird über die Buchse „Line“ an die Prüfpunkte angeschlossen und führt  kontinuierlich eine Widerstandsmessung durch und zeigt diese in Echtzeit an. ...
  • Seite 327 Leitung schliessen. Es wird dem spezifischen Widerstand gerechnet. Der Schleifenwiderstand wäre doppelt so groß, als beim spezifischen Widerstand 120 km, beträgt der Schleifenwiderstand 240 km.  ARGUS erzeugt einen Signalton bei einem Widerstand < 20  Signalton deaktieren <> ARGUS 155...

  • Seite 328: Rc-Prüfung

    22 Kupfertests 22.2 RC-Prüfung ARGUS führt eine Widerstandsprüfung (Schleife) und eine Kapazitätsprüfung (offen) durch. ARGUS wird über die Buchse „Line“ an die Prüfpunkte angeschlossen. ARGUS einschalten.  Die Anschlussleitung muss für die RC-Prüfung spannungsfrei sein! ARGUS im Hauptmenü. Anschluss ...
  • Seite 329 Bei Erkennung einer offenen  Leitung (Widerstand unendlich), ermittelt ARGUS die Kapazität.  ARGUS zeigt den Widerstand an. Die Kapazität wird nicht angezeigt, weil es sich im Beispiel um eine Schleife handelt. Auch bestimmt ARGUS die ungefähre Leitungslänge, z. B. bis zum nächsten vorhandenen Kurzschluss, abhängig vom...

  • Seite 330: Line-Monitor

    22 Kupfertests 22.3 Line-Monitor Mit dem Line-Monitor führt ARGUS auf der angeschlossenen Leitung eine Analyse in  Echtzeit durch. Der hochohmige Line-Monitor lässt sich dabei z. B. auf eine bestehende Verbindung zwischen Modem und DSLAM schalten.  Die Darstellung der Ergebnisse kann dabei wahlweise im Zeit- oder im Frequenzbereich (FFT) erfolgen....
  • Seite 331  Neben den gewollten Signalen wie dem DSL-Spektrum oder den Handshaketönen, lassen sich mit dem Line-Monitor auch ungewollte Signale wie z. B. temporäre Störer (Echtzeitbe- trieb) oder Auffälligkeiten im Rauschen (gegenüber dem Grundrauschen) detektieren.  Anschlussbeispiel ohne Probe: ARGUS 155...
  • Seite 332 Zur optimalen Detektion verschiedener Signale ist die Funktion zur Einstellung der Ver- stärkung (y-Achse) in Verbindung mit der Verringerung des dargestellten Frequenzbereichs (x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung  (-26 dB) im Frequenzbereich bis 3 MHz). Messbereich: -130 bis +10 dBm/Hz.

  • Seite 333: Grafik-Funktionen

    <Zoom(x)++> Abschnitt des Graphen (100%) Noch nicht gezoomt! Kehrt <Zoom(x)--> um und macht <Zoom(x)++> die Vergrößerung rückgängig. Mittels lässt sich die Bedeutung der Softkeys umschalten und zwischen x-Achsen- Zoom und y-Achsen-Zoom auswählen, s. Seite 46 und Seite 47. ARGUS 155...
  • Seite 334 Im Messbereich lassen sich Frequenzbe- reich (x) und Verstärkung (y) einstellen. Hat man den Messbereich ausgeblendet um mit dem Cursor oder mit dem Zoom zu arbeiten, lässt er sich wieder einblenden:   <Menü> oder Messbereich wieder einblenden ARGUS 155...
  • Seite 335 Der Line-Monitor ist hochohmig: Eingangsimpendanz: 3,6 k Eingangskapazität: 20 pF  Für bestimmte Messungen jedoch kann es auch beim Line-Monitor erforderlich sein, zusätzlich einen hochohmigen Tast- kopf (ARGUS Active Probe) zu verwen- den.    ARGUS Active Probe II: Eingangsimpendanz: 70 k...
  • Seite 336 Schwellwert liegt, versucht ARGUS darauf automatisch zu triggern um das Signal optimal im Zeitbereich  darzustellen.  Das Triggersymbol ist grün.  Liegt kein Signal an oder ist der Pegel zu gering, ist das Triggersymbol rot. ARGUS triggert nicht. ARGUS 155...
  • Seite 337 Ist das Signal am Eingang des Line-Moniors zu groß oder ist die Verstärkung im Frequenz-  oder Zeitbereich zu groß eingestellt, wird die Eingangsstufe des Line-Monitors übersteuert. In diesem Fall zeigt ARGUS im Display ein Clipping-Symbol an . Das angezeigte Signal wird im Frequenz- wie auch im Zeitbereich abgeschnitten. Abhilfe kann eine Verringerung der Verstärkung bringen.

  • Seite 338: Active Probe

    22 Kupfertests 22.4 Active Probe Die ARGUS Active Probe ist ein aktiver hochohmige Tastkopf mit dem man sich passiv auf eine bestehende Verbindung aufschalten kann ohne diese zu stören.  Trotz der Hochohmigkeit der Probe kann es zum Aufschaltzeitpunkt zu kurzzeitigen Verbindungsabbrüchen bei bestehenden Kommunikations-...

  • Seite 339: Active Probe Ii Starten (Am Bsp. Vom Line-Monitor)

    22 Kupfertests 22.4.2 Active Probe II anschließen ARGUS wird über die Buchse „Line“ und die USB-A-Schnittstelle (Host) mit der Active Probe II verbunden. Über die USB-Host-Schnittstelle wird die Active Probe vom ARGUS mit einer Speisespannung von 5 V versorgt. Die Active Probe wird an die zu untersuchende Leitung (im Bsp. Active Probe II, zwischen Modem und DSLAM) über ein möglichst kurzes Anschlusskabel (<...
  • Seite 340 Probe-Menü direkt öffnen.   Soll die Probe verwendet werden, ist die Einstellung „ja“ zu wählen. ARGUS schaltet dann die Speise- spannung an der USB-A-Schnittstelle ein und zieht die von der Active Probe verursachte zusätzliche Dämpfung automatisch von den Messerergebnis- sen ab....
  • Seite 341 Probe-Eingang Zifferntaste zwischen symmetrisch und asymmetrisch umschalten.          Mit dem Wechsel zum Modus  asymmetrisch stellt ARGUS mögliche Störer und das Rauschen auf der Leitung dar. Das Nutzsignal wird ausgeblendet. ARGUS 155...

  • Seite 342: Tdr

    Reflexion einer zweiten Störstelle stark verfälschen kann. Häufig ist keine zweite Störstelle auf der Leitung vorhanden. ARGUS erzeugt bei ca. 3 m eine Reflexion. Um kurze Leitungen genau zu messen und um diese Reflexion zu vermeiden, empfiehlt es sich z. B. ein 5 m langes Anschlusskabel zu verwenden.
  • Seite 343 Die Impulslaufzeit wird für viele Kabeltypen auch in V/2 angegeben. Minimum: 45.0 m/μs Maximum: 149.7 m/μs  Voreinstellung: 100.0 m/μs Die Auswahl die Ausbreitungsgeschwindigkeit als VoP oder V/2 zu editieren, wird gespeichert. Name des Kabeltyps eingeben. Name Voreinstellung: Kabeltyp 1 ARGUS 155...

  • Seite 344: Tdr Starten

    Anschluss ARGUS im Hauptmenü.   Kupfertests Kupfertest auswählen    ARGUS in der Statusanzeige. Eine Gleichspannung auf der Leitung wird angezeigt.    Wechseln in die Einstellungen <Einst.> für die Kabeltypenliste, siehe S. 342. Wechsel ins Hauptmenü...
  • Seite 345 Funktion zur Einstellung der Verstärkung (y-Achse) in Verbindung mit der Verringerung / Vergrößerung der Reichweite (x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung (-26 dB) bei einer Reichweite von 1500 Metern.  Gain-Y: Einstellung der Verstärkung:...

  • Seite 346: Grafik-Funktionen

    Vergrößert den mittleren <Zoom(x)++> Abschnitt des Graphen (100%) Noch nicht gezoomt! Kehrt <Zoom(x)--> um und macht <Zoom(x)++> die Vergrößerung rückgängig. Fortsetzung auf Die y-Achse bleibt beim zoomen immer nächster Seite auf 100 %. Ein y-Achsen Zoom steht nicht zur Verfügung. ARGUS 155...
  • Seite 347 Die Zoom-Funktion und die Cursor-Funktion lassen sich auch in Kombination verwenden. Es lässt sich z. B. leichter ein bestimmter Wert mit dem Cursor ausmessen, wenn man vorher in einen bestimmten Bereich hineingezoomt hat. Die Startposition des Cursors kann dabei aber variieren. ARGUS 155...
  • Seite 348  Höhe: Die Impulshöhe legt den Pegel in Volt fest mit dem ARGUS den Impuls auf die Leitung gibt. Voreingestellt ist ein Wert von 5 V, der Pegel lässt sich auf 20 V erhöhen. Grundsätzlich empfiehlt sich mit zunehmender Leitungslänge die Impulshöhe zu steigern. ...
  • Seite 349  Kabeltyp/VoP:  Der absolute VoP-Wert muss immer kleiner als 1 sein. Im ARGUS wird er aber in Prozent angegeben. In einem Kabel mit einem VoP-Wert von 0,7 breitet sich ein Signal mit 70 % der Lichtgeschwindigkeit ) aus. ...

  • Seite 350: Beispiele

    22 Kupfertests 22.5.4 Beispiele Folgende ideale Signalformen können bei der Interpretation der im ARGUS angezeigten Reflexionsantworten hilfreich sein.  Beispiele:  offenes Kabel Der reflektierte Impuls ist positiv. Es kön- nen keine benachbarten Störstellen oder das ferne Ende der Leitung gesehen werden.
  • Seite 351        Feuchte In das Kabel eingedrungene Feuchte wirkt auf die Reflexion wie eine Stichleitung. Der Bereich zwischen negativer und posi- tiver Reflexion erscheint allerdings erhe- blich verrauschter als bei einer gewöhnliche Stichleitung. ARGUS 155...
  • Seite 352 Abschirmung Eine gebrochende oder offene Leitungs- schirmung kann detektiert werden, wenn man die a-Ader und die b-Ader über einen Kontakt mit dem ARGUS und die Schir- mung über den zweiten verbindet. Die Reflexion verhält sich wie bei einer offenen Leitung....

  • Seite 353: Testergebnisse

    23 Testergebnisse 23 Testergebnisse Die gespeicherten Testergebnisse werden entweder im ARGUS-Display oder auf dem PC angezeigt. Die Ergebnisse können zum PC gesendet werden, dort erstellt die Software WINplus / WINanalyse u. a. ein ausführliches Messprotokoll. ARGUS speichert die Testergebnisse zusammen mit dem Datum, der Uhrzeit (ARGUS interne Uhrzeit s.

  • Seite 354: Testergebnis Speichern

          ARGUS speichert das Testergebnis auf dem ersten freien Speicherplatz. Sind schon alle Speicherplätze belegt, muss manuell ein Speicherplatz zum Überschreiben ausgewählt werden.  ARGUS schlägt als Speichername entweder AMP_1, AMP_2, AMP_3 usw.

  • Seite 355: Anzeige Der Gespeicherten Testergebnisse

    23.3 Testergebnis an den PC senden Zur Visualisierung und Archivierung der Testergebnisse auf dem PC können die Testergebnisse zum PC gesendet werden. Schließen Sie ARGUS (ARGUS-Buchse  „USB-B“) mit dem mitgelieferten Kabel an die Schnittstelle Ihres PCs an und starten Sie die Software WINplus oder WINanalyse.

  • Seite 356: Testergebnis Löschen

    Seite 363 “Parameter auf Werkseinstellung zurücksetzen”.  23.5 Alle Testergebnisse an den PC senden ARGUS sendet alle gespeicherten Testergebnisse zum angeschlossenen PC. Schließen Sie ARGUS an Ihren PC an und starten Sie ARGUS WINplus oder WINanalyse.   Testergebnisse ARGUS im Hauptmenü...

  • Seite 357: Alle Testergebnisse Löschen

    23 Testergebnisse 23.6 Alle Testergebnisse löschen ARGUS löscht alle gespeicherten Testergebnisse aus dem internen Speicher.   Testergebnisse ARGUS im Hauptmenü   Ein gespeichertes Testergebnis 1 AMP_1 auswählen (im Beispiel Auswahl des Testergebnisses mit dem Speichernamen AMP_1).  Alle löschen ...

  • Seite 358: Argus-Einstellungen

    Die Daten werden so lange zum PC gesendet bis ARGUS PC-Verbindung einm. ausgeschaltet wird (Blinken der LED „PC“). Beim erneuten Einschalten ist der Tracemodus wieder ausgestellt. Kann ARGUS die Daten nicht fehlerfrei zum PC senden, blinkt die LED „PC“ im 5 Hz-Takt (5 mal pro Sekunde). ARGUS 155...

  • Seite 359: Geräte-Einstellungen

    Zeilen wechseln. Die eingetragene Uhrzeit läuft mit der eingebauten Echtzeituhr des ARGUS solange die Stromversorgung nicht unterbrochen wird. Bei einem ausgeschalteten ARGUS ohne Akkus läuft die Uhr einige Tage über die interne Pufferung weiter. Die Uhrzeit ist undefiniert, sobald die Pufferung erschöpft ist muss sie neu eingestellt werden.

  • Seite 360: Einschaltton

    (sehr leise) und erhöht mit jedem Klingeln die Lautstärke um eine Stufe bis die Endlautstärke (sehr laut) erreicht ist. ARGUS erzeugt in verschiedenen Situationen Alarmtöne, z. B. sobald Alarmton ein Bitfehler im BERT auftritt oder ARGUS an einem xDSL-Anschluss synchronisiert hat sowie bei hochlaufenden Fehlerzählern. kurz - lang Erfolgreiche Synchronisierung lang - kurz Synchronitätsverlust...

  • Seite 361: Einstellungen Sichern / Wiederherstellen

    24 ARGUS-Einstellungen 24.3 Einstellungen sichern / wiederherstellen Mit ARGUS können alle Einstellungen (Rufnummern-Kurzwahlspeicher, PPP-Benutzer- name, PPP-Passwort, IP-Adressen, Profilnamen, User spezifische Dienste, Keypad-Infos, usw.) gesichert und bei Bedarf wieder hergestellt werden. Einstellungen sichern  Einstellungen  ARGUS im Hauptmenü.  ...
  • Seite 362 Wählen Sie Einstellungen wiederherstellen. Wiederherstellen der gesicherten Einstellungen. Wurden keine Einstellungen gesichert, hat die Funktion die gleiche Wirkung, wie „Rücksetzen auf Werkseinstellungen“, siehe S. 363. Ein Sicherheitskennwort Jetzt wiederherstellen? wird nicht benötigt. Die gesicherten Einstellungen werden <Ja> wiederhergestellt. ARGUS 155...

  • Seite 363: Parameter Auf Werkseinstellung Zurücksetzen

    24 ARGUS-Einstellungen 24.4 Parameter auf Werkseinstellung zurücksetzen ARGUS setzt alle Einstellungen auf die Werksteinstellungen zurück. Die Kurzwahlspeicher der Rufnummern, PPP-Benutzername, PPP-Passwort, IP- Adressen, Profilnamen, User spezifische Dienste, Keypad-Infos und alle im ARGUS gespeicherten Testergebnisse werden gelöscht.  Einstellungen  ...

  • Seite 364: Abspeichern Von Rufnummern Im Kurzwahlspeicher

    Nummer zu speichern. Bei Eingabe einer eigenen Rufnummer mit Durchwahl (Betrieb des ARGUS an einem Anlagenanschluss) ist Folgendes zu beachten: Die Durchwahl wird von der Anschlussnummer durch ein „#“ getrennt. Beim gehenden Ruf verwendet ARGUS als Zieladresse (CDPN bzw. DAD) die gesamte Rufnummer (ohne „#“) und als Absenderadresse (CGPN bzw.

  • Seite 365: Verwendung Des Akkupacks

    ARGUS lädt den Akkupack automatisch auf, sobald ARGUS bei angeschlossenem Steckernetzteil ausgeschaltet wird und die Akku-Spannung zu niedrig ist. Während des Ladevorgangs zeigt ARGUS im Display „Akku laden“ an. Längeres Drücken der Power- Taste schaltet ARGUS aus, bevor die Akkus aufgeladen sind. ARGUS bleibt nach vollständiger Ladung des Akkupacks eingeschaltet.

  • Seite 366: Akku Laden

    25 Verwendung des Akkupacks Akku laden ARGUS zeigt den aktuellen Zustand des Akkus im Display grafisch an, sofern kein Netzteil angeschlossen ist. Im Display blinkt ein Akkusymbol, wenn noch eine Gangreserve von ca. 8 Minuten (abhängig von der Betriebsart) vorhanden ist. Während dieser Zeit sind Tonstörungen sowie in extremen Fällen Fehlfunktionen nicht auszuschließen.

  • Seite 367: Firmware-Update

    26 Firmware-Update 26 Firmware-Update Es besteht die Möglichkeit kostenlose Firmware-Dateien aus dem Internet unter www.argus.info/service herunter und anschließend in den ARGUS zu laden. Öffnen Sie die Internetseite www.argus.info:  Klicken Sie auf den Menüpunkt „Service“ (hier blau markiert) in der Navigationsleiste.
  • Seite 368 Das Update von ARGUS darf unter keinen Umständen im Akku-Betrieb durch- geführt werden. ARGUS ist erst an das Steckernetzteil anzuschließen, bevor die Update-Datei vom PC in den ARGUS geladen wird. Es wird ein ARGUS-USB- Kabel für das Update benötigt (USB-Kabel mit Mini-USB-Stecker). Vor einem Update sollten die Konfiguration und die Messprotokolle auf einem PC gesichert werden.

  • Seite 369: Anhang

    (dt. Übermittlung der Tarifeinheiten am Ende der Verbindung) Anschlusspunkt Linie Available Second ASCII American Standard Code for Information Interchange Asynchronous Transfer Mode ATU-R ADSL Transceiver Unit - Remote Auto-MDI-X Automatic Medium Dependent Interface Crossing Average (dt. Durchschnitt) Anrufweiterschaltung (1TR6) ARGUS 155...
  • Seite 370 (dt. Unterdrückung der Rufnummernanzeige des Anrufers) Central Office (dt. Vermittlungsseite) Codec Coder-Decoder COLP Connected Line Identification Presentation (dt. Rufnummernanzeige des gerufenen Teilnehmers) COLR Connected Line Identification Restriction (dt. Unterdrückung der Rufnummernanzeige des gerufenen Teilnehmers) CONN CONNect Message CONN ACK CONNect ACKnowledge Message ARGUS 155...
  • Seite 371 Endgeräteauswahlziffer (1TR6) Explicit Call Transfer (dt. Umlegen bzw. gezielte Rufumleitung) E-DSS1 European Digital Subscriber Signalling System Number 1 Ethernet in the First Mile (Protokoll s. IEEE 802.3ah) Error Free Seconds Europäische Gemeinschaft Event Information Table ElektroG Elektro- und Elektronikgerätegesetz ARGUS 155...
  • Seite 372 High-Level Data Link Control HDSL High bit rate digital subscriber line Header Error Checksum Hexadezimal High Layer Compatibility HLOG Amplitudenanteil der Übertragungsfunktion pro Ton HOLD Call Hold (dt. Makeln) HRX-Wert Hypothetischer Referenzwert HTTP Hypertext Transfer Protocol Hauptverteiler Hertz (Einheit: elektrische Frequenz) ARGUS 155...
  • Seite 373 Liquid Crystal Display (dt. Flüssigkristallbildschirm) Logical Channel Number (dt. Kanalnummer bei X.25) Link Control Protocol Lichtemittierende Diode Low Layer Compatibility Loss of Synchronize LOSWS Loss of Sync Word Seconds Leitungsqualifizierung Listening Quality Objective Meter Media Access Control Megabyte Mbit/s Megabit pro Sekunde ARGUS 155...
  • Seite 374 Private Automatic Branch Exchange  PABX (dt. TK-Anlage, Teilnehmervermittlungsanlage) PADI PPPoE Active Discovery Initiation PADO PPPoE Active Discovery Offer PADR PPPoE Active Discovery Request PADS PPPoE Active Discovery Session confirmation PADT PPPoE Active Discovery Termination Puls amplituden modulation Password Authentication Protocol ARGUS 155...
  • Seite 375 REL COMPL RELease COMPLete Message Request for Comments Registered Jack (genormte Buchse) RoHS Restriction of hazardous substances Router RTCP Real-Time Control Protocol Real-Time Transport Protocol RTSP Real-Time Streaming Protocol Received (dt. empfangen) Sekunde -Schnittstelle (Anschluss an einen S -Bus) ARGUS 155...
  • Seite 376 TErminal, Terminal Equipment Terminal Endpoint Identifier Tel31 Telefonie 3,1 kHz Tel7k Telefonie 7 kHz Test Manager Type of Number Type of Service Terminal Portability (dt. Umstecken am Bus) Technical Specification (dt. Technische Spezifikation) Teletext Transceived (dt. gesendet) User Datagram Protocol ARGUS 155...
  • Seite 377 VDSL Transceiver Unit - Remote Wide Area Network WEEE Waste Electrical and Electronic Equipment xDSL Sammelbegriff für verschiedene DSL-Varianten xTU-C xDSL Transceiver Unit - Central Office xTU-R xDSL Transceiver Unit - Remote Scheinwiderstand z. B. zum Beispiel Zwischenregenerator ARGUS 155...

  • Seite 378: B) Vendor Identification Numbers

    27 Anhang B) Vendor identification numbers Kürzel Hersteller ALCB Alcatel (STMicroelectronics) ANDV Analog Devices BDCM Broadcom GSPN Globespan IKNS Ikanos IFTN Infineon META Metanoia STMI STMicroelectronics TSTS Texas Instruments ARGUS 155...

  • Seite 379: Cause-Meldungen Im Protokoll Dss1

    Universalgrund für „service unspecified or option not  Service or option not available available class“ (Dummy) Bearer capability not implemented Basisdienst wird nicht unterstützt Channel type not implemented Kanaltyp wird nicht unterstützt Requested facility not implemented Angefordertes Dienstmerkmal wird nicht unterstützt ARGUS 155...
  • Seite 380 Message not compatible with call Nachricht in dieser Phase nicht zulässig state Fehlerbehandlungsroutine wegen Ablauf eines Timers  Recovery on timer expired gestartet Protocol error, unspecified Universalgrund für „protocol error class“ (Dummy) Interworking, unspecified Universalgrund für „interworking class“ (Dummy) ARGUS 155...

  • Seite 381: Cause-Meldungen Im Protokoll 1Tr6

    An ein Endgerät in der Aufbauphase einer ankommenden Verbindung: Die Verbindung ist bereits von einem anderen Endgerät am Bus angenommen Network congestion Engpass im Netz, z. B. gassenbesetzt, kein Konferenzsatz frei. Remote user initiated Vom fernen Ende (Tln oder Vst) abgelehnt bzw. ausgelöst. ARGUS 155...
  • Seite 382 Die Nachricht USER INFO wird lokal zurückgewiesen. Dieser Cause wird in der Nachricht CON angegeben. Längenangabe (=0) Normales Auslösen (z. B. in REL als Antwort auf DISC vom Tln oder beim Dienstwechsel in einer DISC): Befehl an das Endgerät, den B-Kanal freizugeben. ARGUS 155...

  • Seite 383: E) Argus-Fehlermeldungen (Dss1 / 1Tr6)

    27 Anhang E) ARGUS-Fehlermeldungen (DSS1 / 1TR6) Fehler Verursacher Beschreibung Nummer Netz Dies ist kein in DSS1 oder 1TR6 definierter Grund. Er kann aber an TK-Anlagen für norm. Auslösen auftreten. 1 bis 127 Netz DSS1- oder 1TR6-Gründe. ARGUS Bei der Dienstmerkmalabfrage ist ein Fehler aufgetreten....
  • Seite 384 X.31 Schicht 3-Test wurde nicht ausgeführt. Der Fehler kann nur im Messprotokoll vorkommen. X.31 Diagnostic (nur bei Cause kleiner als 256) 0 bis 255 Netz Siehe ISO 8208: 1987(E) Abbildung 14a Seite 121 Abbildung 14b Seite 123ff. Und/oder CCITT Recommendation X.25, Annex E ARGUS 155...

  • Seite 385: F) Fehlermeldung: Ppp-Verbindung

    Echo-Anfragen an die Gegenstelle geschickt werden.) Verbindungsende durch Abbruch von der Gegenstelle. PPP-Verb.-Ende Abbruch des PPP-Verbindungsaufbaus, da Rückkopplung PPP-Rückkoppl. entdeckt wurde. Authentifizierungsfehler: Benutzername oder Passwort falsch und PPP Anmeld.Fehler durch Gegenstelle abgelehnt. Keine PADO-Pakete empfangen. PADO Timeout Keine PADS-Pakete empfangen PADS Timeout ARGUS 155...

  • Seite 386: Fehlermeldung: Download-Test

    Fehler im Header der angeforderten HTTP-Datei. http Headerfehl. Fehler beim FTP-Download: Datei oder Verzeichnis nicht ftp Datei n vorh vorhanden. Unbekannte Host-Adresse. unbek.Adresse Mögliche Ursachen: Fehler bei Adresseingabe, DNS-Auflösung funktioniert nicht oder Netzwerk nicht erreichbar. Unbekannter Download-Fehler unbek.DL-Fehler ARGUS 155...

  • Seite 387: H) Http-Statuscodes

    Anfrage-Methode des Client wird vom Server nicht erlaubt. Das angefragte Dokumente ist in einem vom Client nicht unterstützten  Format. Die Anfrage ist nur über eine Authentifizierung bei einem Proxy möglich. Die Anfrage des Client wurde innerhalb der vom Server vorgegebenen Zeit nicht vollständig gestellt. ARGUS 155...
  • Seite 388 Der Server ist überlastet und kann die Anfrage des Client momentan nicht bearbeiten. Die Anfrage des Client an einen Gateway oder Proxy wurde nicht innerhalb einer vorgegebenen Zeit beantwortet. Die HTTP-Version in der Anfrage des Client wird vom Server nicht unterstützt. ARGUS 155...

  • Seite 389: Allgemeine Fehlermeldungen

    Protok. n. mögl. unterstützt. Unbekannter Fehler aufgetreten. Unbek. Fehler Kein PPP-Verbindungsaufbau möglich. Keine PPP Verb. Testabbruch durch Benutzer. Test abgebrochen Fehler beim Start des Ping-Tests. Pingstart-Fehler Unerwarteter Abbruch der PPP-Verbindung. Fehler: PPP Verb Unerwarteter Abbruch des Ping-Tests. Pingende-Fehler ARGUS 155...

  • Seite 390: J) Voip-Sip-Statuscodes

    ARGUS: Code-Nr. Trying Es wird versucht eine Verbindung zu erstellen. Ringing Es klingelt an der Gegenstelle. Call Being Forwarded Anruf wird weitergeleitet. Call Queued Anruf ist in Warteschleife. Session Progress Der Verbindungsaufbau läuft. Alles OK. Accepted Verbindung akzeptiert. ARGUS 155...
  • Seite 391 Weiterleitungsschleife erkannt. Too Many Hops Zu viele Weiterleitungen. Address Incomplete SIP-Adresse unvollständig / fehlerhaft. Ambiguous SIP-Adresse nicht eindeutig erkennbar. Busy Here Teilnehmer ist belegt. Request Terminated Anfrage abgebrochen. Not Acceptable Here Ungültiger Anrufversuch. Request Pending Anfrage wartet. Undecipherable Dechiffrierungsfehler. ARGUS 155...
  • Seite 392 SIP-Message ist zu groß für UDP. TCP ist zu nutzen. Busy Everywhere Die Gegenstelle ist an allen Endgeräten belegt. Declined Die Gegenstelle hat den Anrufversuch abgelehnt. Does Not Exist Anywhere Teilnehmer existiert nicht mehr. Not Acceptable Unzulässiger SIP-Request. ARGUS 155...

  • Seite 393: Software-Lizenzen

    27 Anhang K) Software-Lizenzen Die ARGUS-Firmware enthält Code aus sogenannten „Open Source“-Paketen, die unter verschiedenen Lizenzen (GPL, LGPL, MIT, BSD, usw.) veröffentlich sind.  – – Weitere Infos finden Sie insofern mitbestellt auf der in der Lieferung enthaltenen CD- ROM (siehe Software_License.htm) oder im Internet auf der Seite ...

  • Seite 394: L) Index

    Schnittstelle auswählen ..................32 Sollwert ......................... 36 Statusanzeige ....................... 32 Unterstützte Standards ..................17 Verbindungsabbau ....................54 Verbindungsaufbau ....................40 Aggregation-Phase ....................... 93 Akku laden ....................13, 14, 24, 365 Akkupack ........................12 aktives Laden ..................13, 14, 365 ARGUS 155...
  • Seite 395 Wahlverfahren .....................314 Anhang ........................369 Anschluss ADSL ........................31 Analog ......................23, 309 Ethernet ......................23, 104 ISDN ......................23, 235 Kupfer ........................23 oben ........................23 S0 ........................23, 237 S2M ........................23 SHDSL ........................80 SHDSL-n-Draht .....................23 Uk0 ........................23, 237 unten ........................23 VDSL ........................64 xDSL ........................23 ARGUS 155...
  • Seite 396 Beispiel ........................21 Kurzanleitung ......................18 Betriebstemperatur ......................16 Bits/Ton ........................45, 71 B-Kanal-Test ........................237 BRAS-Statistiken ......................125 BRI/PRI/E1 ......................16, 17, 235 Bridge Tap ........................51 Faustformel ......................51 HLOG ........................51 Bridge/Router ................57, 61, 74, 77, 97, 100 Einstellungen .................57, 61, 74, 77, 97, 100 ARGUS 155...
  • Seite 397 Downloadrate ......................165, 170 DSCP ...........................190 DTMF-Einstellungen ....................189 Dual ..........................122 Duplex Halb- ........................107 Voll- ........................107 Echtzeituhr ........................25 Eingabe ........................354 Einleitung .........................7 Einschaltton .........................360 Elec.length@1MHz ......................73 Elektrische Länge ......................73 ElektroG .........................13 elektromagnetische Verträglichkeit ................13, 16 EN60950-1 ........................16 Encapsulation ......................120 energiesparender Modus ....................13 ARGUS 155...
  • Seite 398 GHS Mode A ......................... 83 GHS Mode D ........................ 83 Grafikboxen ........................ 112 Grafik-Funktionen ....................... 133 Grenzfrequenz ......................69 Großbuchstaben ......................150 Großschreibung ......................121 Grundpaket ........................1 Handshake ......................83, 93 Hauptmenü ....................27, 236, 310 Headset ........................16 ARGUS 155...
  • Seite 399 Konfiguration .................128 IP-Statistiken .......................125 IP-Tests ........................148 IPTV ..........................130 Aktuelle RTP- Verlustrate ..................204 Audio Bytes ......................203 CC Fehler ......................203 CC Fehlerrate ......................203 Error Indication ....................203 Gesamt RTP- Verlustrate ..................204 Grenzwerte ......................203 IGMP Latency ......................203 IGMP Version ......................203 Jitterbuffer ......................229 ARGUS 155...
  • Seite 400 B-Kanal-Loop ...................... 254 B-Kanal-Test ....................... 236 Blockwahl ......................282 Buskonfiguration ....................238 Busstatus ......................239 CAUSE-Meldungen ..................379, 381 CF-Abfrage ......................270 CF-Aktivierung ....................272 CF-Löschen ......................273 CLIP no Screening ....................258 CUG-Index ......................243 Dienste ........................ 243 ARGUS 155...
  • Seite 401 Pegel- und Spannungsbeurteilung ..............239 Pegelmessung .....................306 Präfix ........................244 Protokoll ......................241 Rufannahme ......................243 Ruf-Parameter .....................242 Rufumleitungen ....................270 S0-Abschluss ......................242 Schnittstelle auswählen ..................235 Sprach-Codec .....................243 Statusanzeige ......................236 Taktung .......................241 TE Simulation ......................237 Test-Manager ..................135, 254, 291 unterstütze Standards ...................17 Verbindungsaufbau .....................279 Verbindungsaufbauzeit ..................288 ARGUS 155...
  • Seite 402 Leitungslänge ......................329 Leitungsstörung ...................... 45, 71 Linebuchse ........................17 Line-Monitor ......................328, 330 Anschlussbeispiel ....................331 Clipping ....................... 337 Cursor ......................... 333 Frequenzbereich ....................332 Grafik-Funktionen ....................333 Line-Monitor-starten .................... 330 Messbereich ....................... 334 Start / Stop ......................337 ARGUS 155...
  • Seite 403 NAT ein / aus .........................77 Network Delay ......................197 Network Timing Reference (NTR) .................82 Netzmaske ........................123 Netzteil ...........................16 Anschluss ......................23 Spezifikation ......................12 OAM ..........................144 OAM-Zelltyp .........................145 Option Funktion ........................1 Schnittstelle ......................1 Software ......................360 Oszilloskop ........................336 Outbound Proxy ......................186 Output Power .....................52, 72, 92 ARGUS 155...
  • Seite 404 Offene Leitung ....................329 Rechte ..........................2 Reg. Expire ......................... 187 Registrar ........................186 Relative capacity ..................... 52, 72 Remote Port ........................ 186 Resync ........................53, 73 R-Faktor ......................184, 193 R-Messung ......................... 326 RoHS-Konformität ......................16 RoHS-Richtlinie ......................13 ARGUS 155...
  • Seite 405 4-Draht ......................84, 94 6-Draht ......................84, 94 8-Draht ......................84, 94 Annex A .........................82 Annex A/F auto ......................82 Annex B .........................82 Annex B/G auto .....................82 Annex F .........................82 Annex G ........................82 Anschluss-Modus ..................80, 86, 101 Anschlussparameter ....................82 Anzeige Verbindungsparameter ................90 ATM ........................80 ARGUS 155...
