ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
SCREEN ALFA-ZIP, SCREEN ALFA PLUS-ZIP
Ausmessung des Screenrollos ALFA-ZIP a ALFA PLUS-ZIP

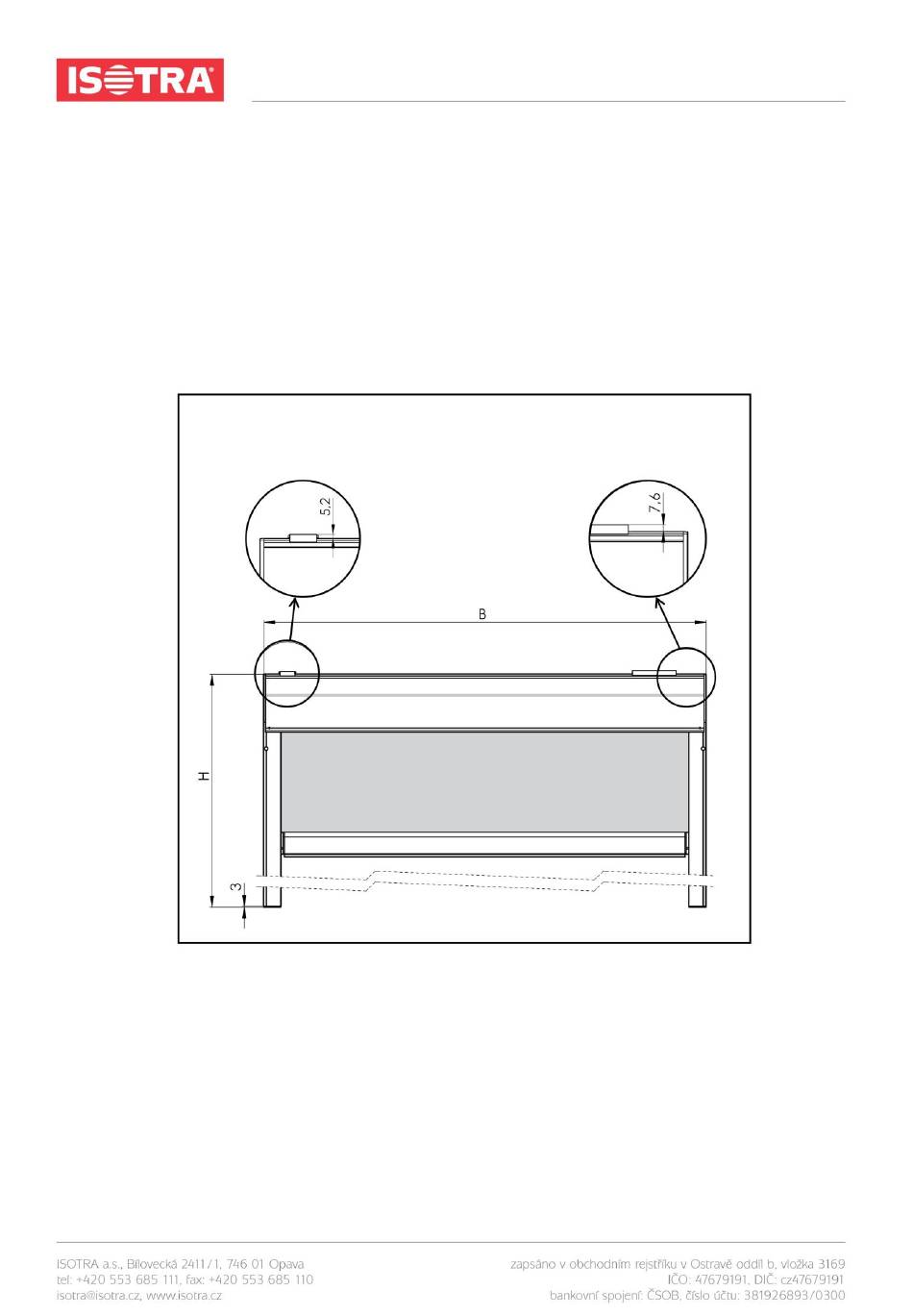

Endgültige Breite B = Abstand zwischen den Seitenteilen
Endgültige Höhe H = Höhe inkl. der Box und der End-Teile der Führungsleisten (die Dicke der End-Teile der
Führungsleisten = 2 mm), der Halter Wand/Decke und das Montageprofil sind davon ausgenommen.
Montageprofil
Halter Wand/Decke
Gültigkeit der Anleitung: 19.3.2025
