Motorkabel; Motordrehrichtungsprüfung - Danfoss VLT Refrigeration Drive FC 103 Produkthandbuch

Installation
95
[3.7]

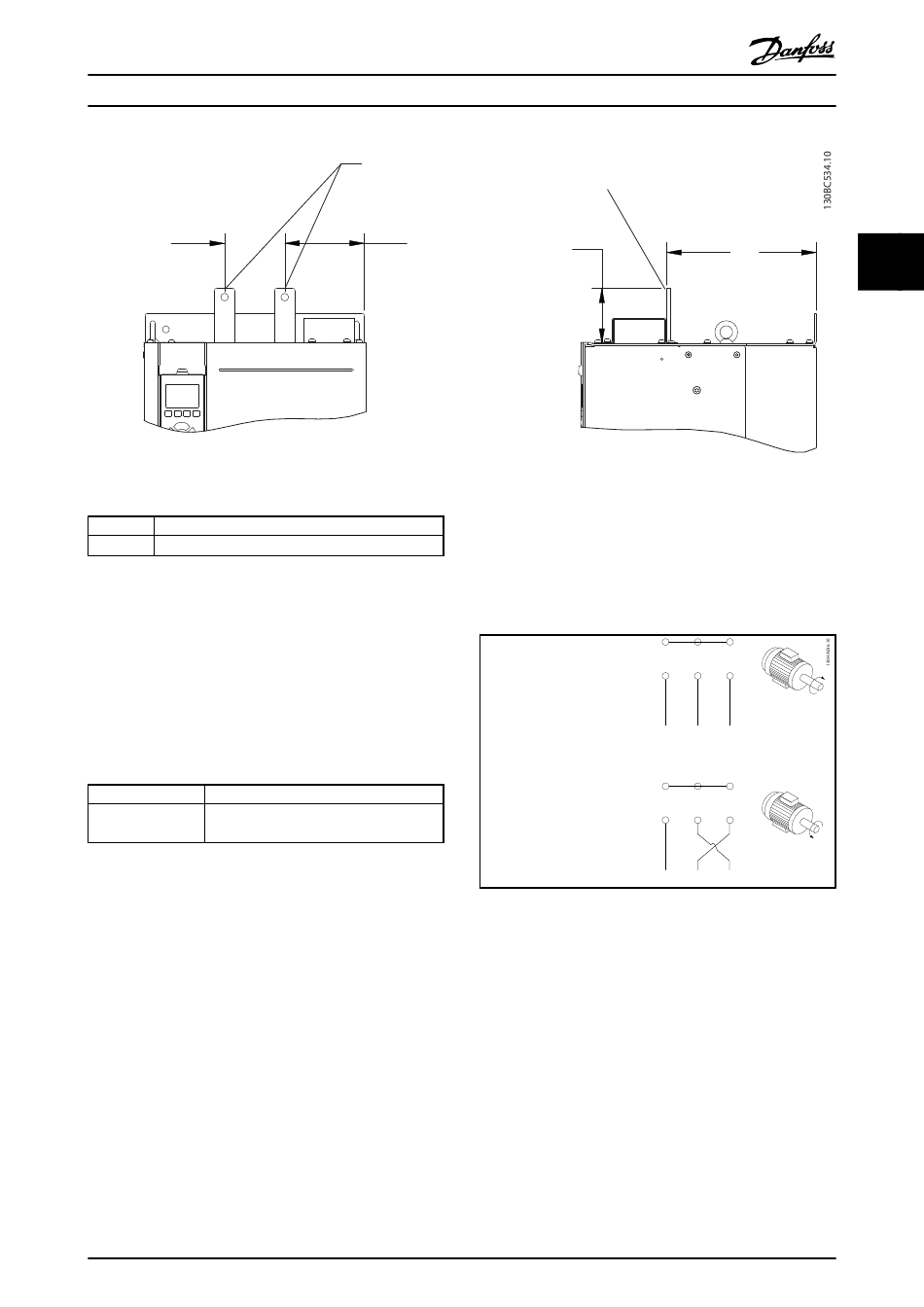

Abbildung 2.12 Zwischenkreiskopplungs- und Regen-Klemmen, D4h
1 Vorderansicht
2 Seitenansicht
Tabelle 2.5

2.4.4 Motorkabel

Sie müssen den Motor an die Klemmen U/T1/96, V/T2/97,
W/T3/98 anschließen; das Erdungskabel gehört an Klemme
99. Sie können alle Arten dreiphasiger Standard-Asynchron-
motoren mit einem Frequenzumrichter verwenden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
Klemmen-Nr. Funktion
96, 97, 98, 99 Netz U/T1, V/T2, W/T3
Masse (Erde)
Tabelle 2.6
®
VLT Refrigeration Drive Produkthandbuch
1
126
[4.9]
®
MG16J103 - VLT ist eine eingetragene Marke von Danfoss
2
75
[3.0]
2.4.5 Motordrehrichtungsprüfung
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von 4-10 Motor Drehrichtung ändern.
•
Klemme U/T1/96
angeschlossen an Phase U
•
Klemme V/T2/97
angeschlossen an Phase V
•
Klemme W/T3/98
angeschlossen an Phase W
Tabelle 2.7
Eine Motordrehrichtungsprüfung können Sie über
1-28 Motordrehrichtungsprüfung und die am Display
gezeigten Schritte durchführen.
190
[7.5]
U V W
96 97 98
U V W
96 97 98
19
2 2
