Installation

2.4.4 Motorkabel

Sie müssen den Motor an die Klemmen U/T1/96, V/T2/97,
W/T3/98 anschließen; das Erdungskabel gehört an Klemme
99. Sie können alle Arten dreiphasiger Standard-Asynchron-
2 2 motoren mit einem Frequenzumrichter verwenden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
Klemmen-Nr.
96, 97, 98, 99
Tabelle 2.5
2.4.5 Motordrehrichtungsprüfung
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von 4-10 Motor Drehrichtung ändern.
•
Klemme U/T1/96
angeschlossen an Phase U
•
Klemme V/T2/97
angeschlossen an Phase V
•
Klemme W/T3/98
angeschlossen an Phase W
Tabelle 2.6
Eine Motordrehrichtungsprüfung können Sie über
1-28 Motordrehrichtungsprüfung und die am Display
gezeigten Schritte durchführen.

2.4.6 Netzanschluss

•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
•
Die Querschnitte der zu verwendenden Kabel
sollten Sie in Übereinstimmung mit den
geltenden Elektroinstallationsvorschriften wählen.
•
Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 2.23).
28
®
VLT
Produkthandbuch
Funktion
Netz U/T1, V/T2, W/T3
Masse (Erde)
U V W
96 97 98
U V W
96 97 98
MG34U203 - VLT
Automation Drive Baugröße D
1

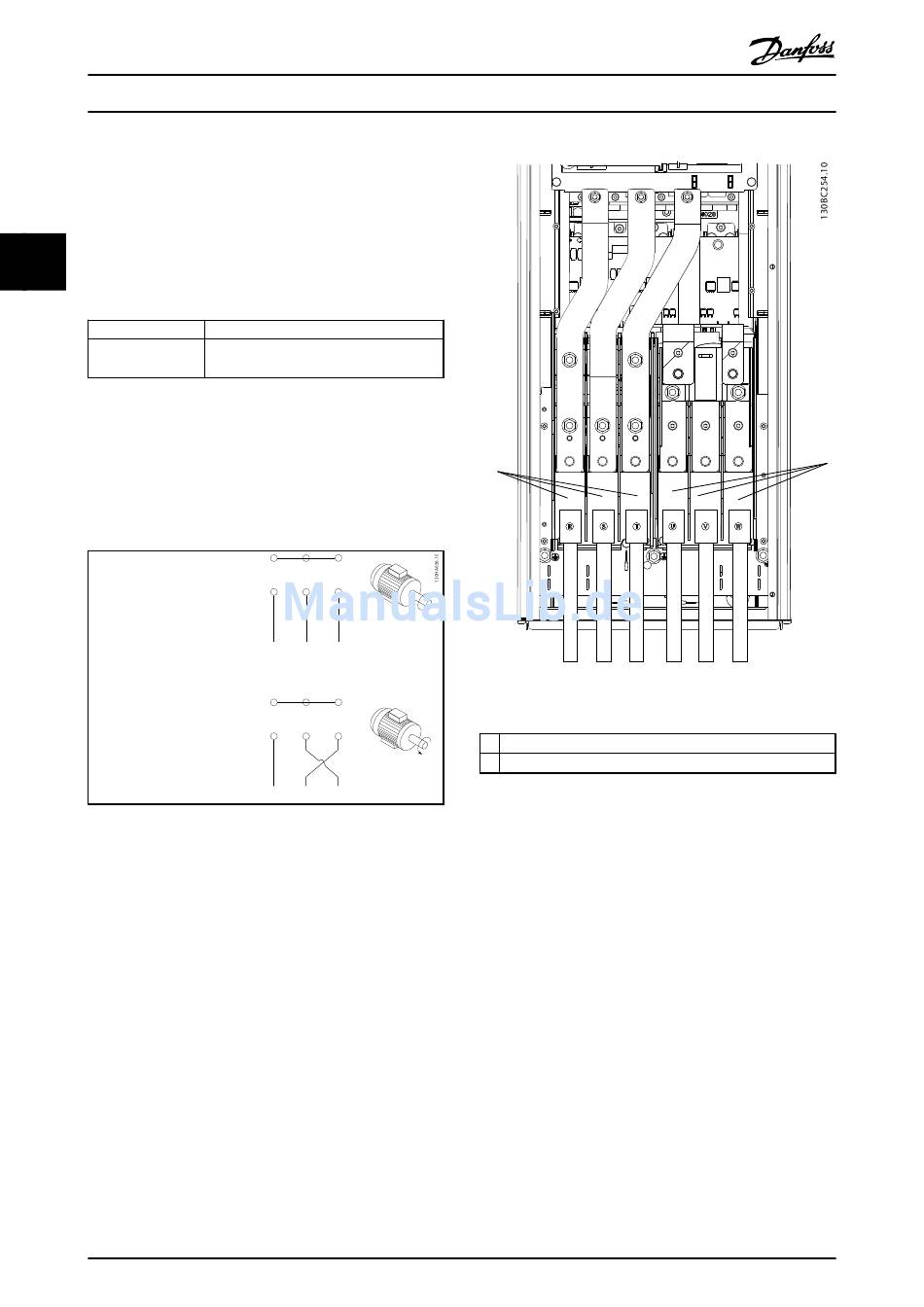

Abbildung 2.23 Netzanschluss
1 Netzanschluss
2 Motoranschluss
Tabelle 2.7
•
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in diesem Handbuch.
•
Sie können alle Frequenzumrichter an einem IT-
Netz oder einem geerdeten Versorgungsnetz
betreiben. Versorgt ein IT-Netz, eine potenzialfreie
Dreieckschaltung oder ein TT/TN-S Netz mit
geerdetem Zweig (geerdete Dreieckschaltung)
den Frequenzumrichter, so stellen Sie den EMV-
Schalter über 14-50 EMV-Filter auf AUS. In der
Position AUS sind die internen EMV-Filterkonden-
satoren zwischen Rahmen und Zwischenkreis
abgeschaltet, um Schäden am Zwischenkreis zu
vermeiden und die Erdkapazität gemäß IEC
61800-3 zu verringern.
®
