Inbetriebnahme (COMpact 5200R/5500R)
TK-Anlage um- oder aufrüsten
Warnung: Das Berühren spannungsführender Leiterbahnen oder
Telefonanschlüsse kann zu einem lebensgefährlichen elektrischen Schlag führen.
Die TK-Anlage enthält auch außerhalb des Netzteils gefährliche Spannungen (z. B.
Klingelspannungen). Die Arbeit an aktiven, berührungsgefährlichen Teilen ist nur nach
Herstellung eines spannungsfreien Zustands zulässig. Auch das Arbeiten in der Nähe von
aktiven Teilen ist nur zulässig, wenn diese Teile spannungsfrei oder gegen direktes
Berühren geschützt sind.
• Ziehen Sie den Netzstecker der TK-Anlage. Trennen Sie die Geräte auch von
zusätzlichen Stromquellen (z. B. USV), sofern vorhanden.
• Warten Sie mindestens 3 Minuten auf die Entladung der Kondensatoren im Gerät.
Achtung: Elektrostatische Aufladungen können empfindliche Bauteile zerstören.
• Leiten Sie elektrostatische Aufladungen von sich ab, bevor Sie die Platinen mit
den Händen oder dem Werkzeug berühren. Berühren Sie zu diesem Zweck einen
möglichst geerdeten, metallischen Gegenstand, z. B. die Erdungsklemme der TK-
Anlage oder das Gehäuse eines PCs.
Wichtig: Bevor Sie ein COMpact 2BRI-Modul einstecken, nehmen Sie zunächst die am
Modul notwendigen Port-Einstellungen vor (Betriebsarten und Abschlusswiderstände).
Der ganz linke Steckplatz (A) ist exklusiv für das im Lieferumfang enthaltene COMpact
CPU-Modul vorgesehen. Der ganz rechte Steckplatz (4) ist reserviert für zukünftige
Erweiterungen.

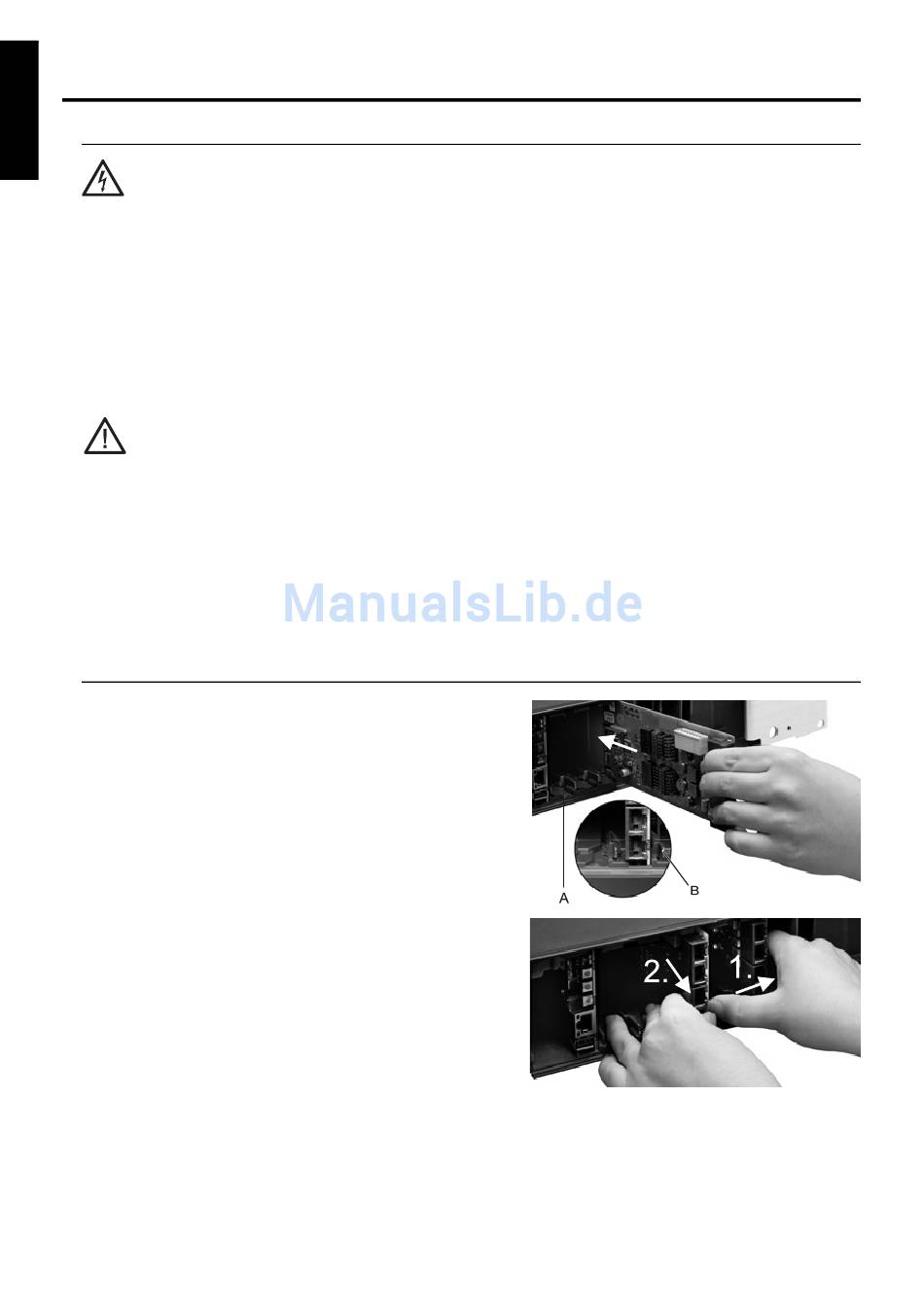

Modul einstecken
1. Führen Sie das Modul mit der Bauteilseite nach
links zwischen den Platinenführungen (A) ein.
2. Drücken Sie das Modul nach hinten, bis die
Platinenverriegelung (B) einrastet.
Modul herausziehen
1. Lösen Sie z. B. mit dem rechten Daumen die
Platinenverriegelung.
2. Ziehen Sie mit der anderen Hand das Modul
heraus.
