Messa in funzione (COMpact 5200)
• Attendere lo scaricamento dei condensatori del dispositivo per almeno tre minuti.
Attenzione: le cariche elettrostatiche possono distruggere i componenti sensibili.
•Prima di toccare le schede con le mani o con un utensile, dissipare l'elettricità
statica accumulata sulla propria persona. A tale scopo toccare un oggetto metallico
possibilmente collegato a terra, per es. il morsetto di terra del centralino o il case di un
PC.
Importante: prima di inserire un modulo 2BRI COMpact eseguire le impostazioni porta
richieste sul modulo stesso (modalità di funzionamento e resistenze terminali).
Lo slot più a sinistra (A) è destinato esclusivamente al modulo CPU COMpact in dotazione.
Lo slot più a destra (4) è riservato per ampliamenti futuri.

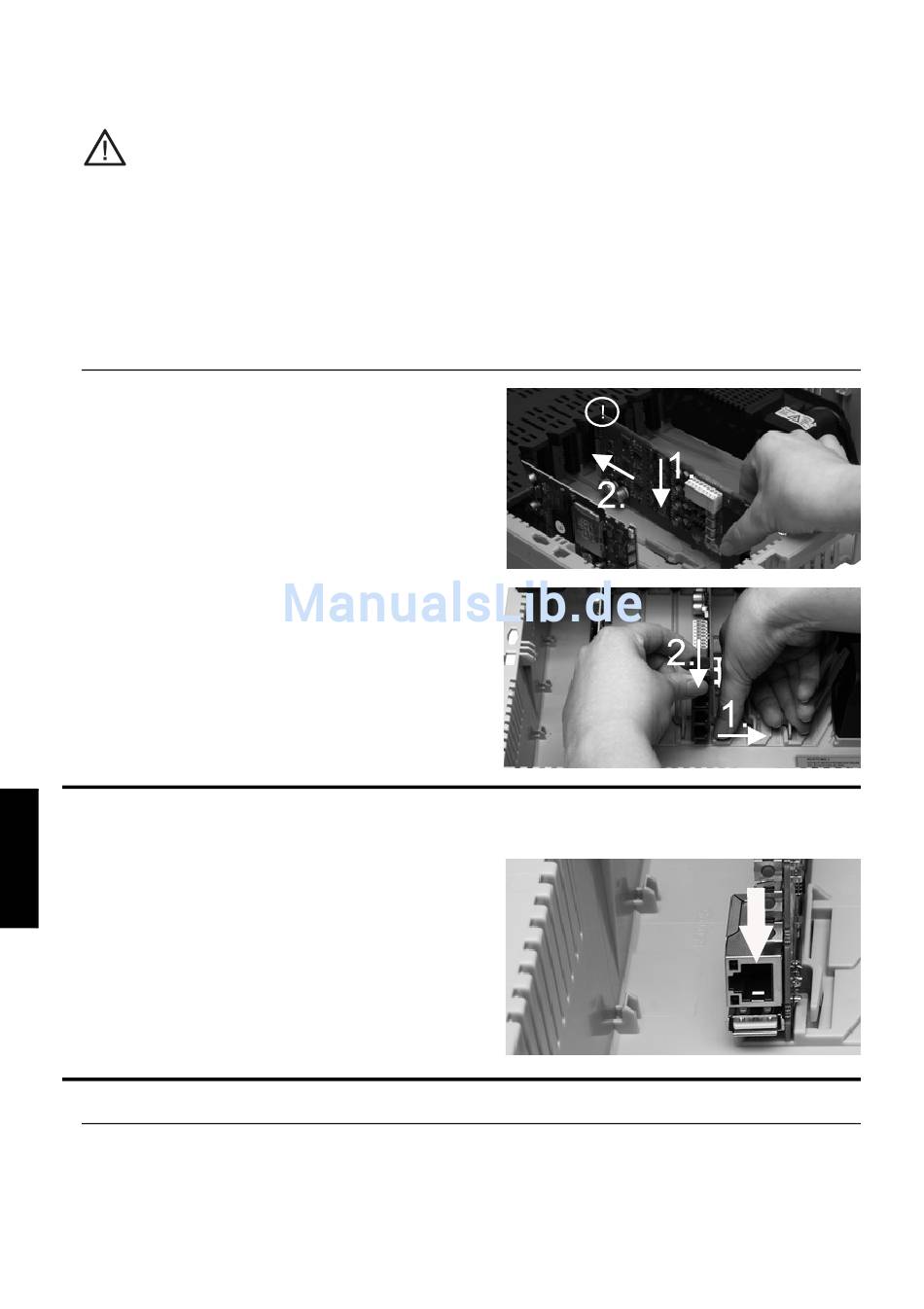

Inserimento del modulo
1. Introdurre il modulo nelle apposite guide per
schede con il lato equipaggiato rivolto verso
sinistra. Anche nella copertura è presente
una guida per schede.
2. Premere il modulo verso l'alto fino a che il
fermo non scatta in posizione.
Estrazione del modulo
1. Sganciare il fermo della scheda per es. con il
pollice.
2. Con l'altra mano estrarre il modulo tirandolo
verso il basso.

Collegamento del PC

Requisiti:
• presa di rete libera direttamente sul PC o nella
rete del PC
1. Inserire un'estremità del cavo di rete in
dotazione in una presa di rete del PC o della
rete.
2. Inserire l'altra estremità del cavo di rete nella
presa RJ-45 del modulo CPU.

Chiusura dell'involucro

Nota: I collegamenti necessari per la prima messa in funzione (collegamento al PC/alla
rete ed event. collegamento di alcuni terminali) devono essere eseguiti prima della
