Uruchomienie centrali (COMpact 5200R/5500R)
Ważne: Przed włożeniem modułu COMpact 2BRI należy najpierw dokonać wymaganych
ustawień portów modułu (tryby pracy i rezystory terminujące).
Skrajny slot z lewej strony (slot A) jest przeznaczony wyłącznie dla modułu COMpact CPU,
który jest w zakresie dostawy. Skrajny slot z prawej strony (slot 4) jest zarezerwowany do
przyszłych rozszerzeń.

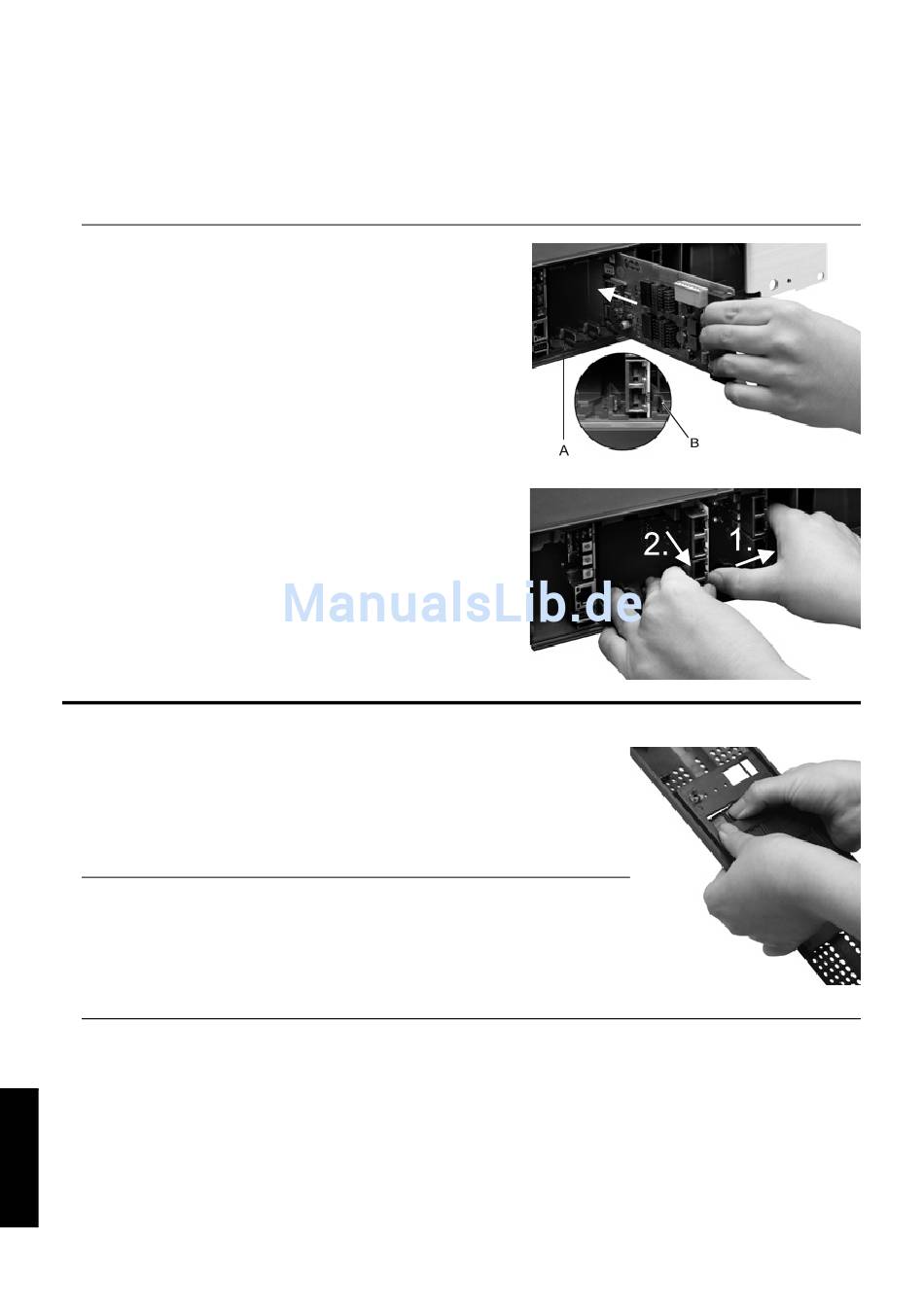

Wkładanie modułu
1. Wprowadź moduł między prowadnice płyty (A)
tak, aby elementy elektroniczne modułu były po
lewej stronie.
2. Wciśnij moduł do tyłu, aż blokada płyty (B) się
zatrzaśnie.
Wyjmowanie modułu
1. Zwolnij blokadę płyty, np. prawym kciukiem.
2. Drugą ręką wyciągnąć moduł.

Zamykanie obudowy

Wymagania:
• Śrubokręt (krzyżowy)
1. Usuń zaślepki z miejsc, w których zostały włożone moduły.
Wypchnij zaślepki np. kciukami z wewnątrz na zewnątrz.
Wskazówka: Wypchnięte zaślepki można zawsze powtórnie
zastosować. W przypadku modułu COMpact 2FXO, który ma
tylko dwa gniazda RJ-45 można złamać zaślepkę w połowie,
gdzie jest przygotowane miejsce prawidłowego złamania, i
zastosować powtórnie połowę zaślepki.
2. Załóż płytę czołową na obudowę.
3. Zamocuj płytę czołową za pomocą czterech przeznaczonych do tego śrub.
