Ingebruikname (COMpact 5200)

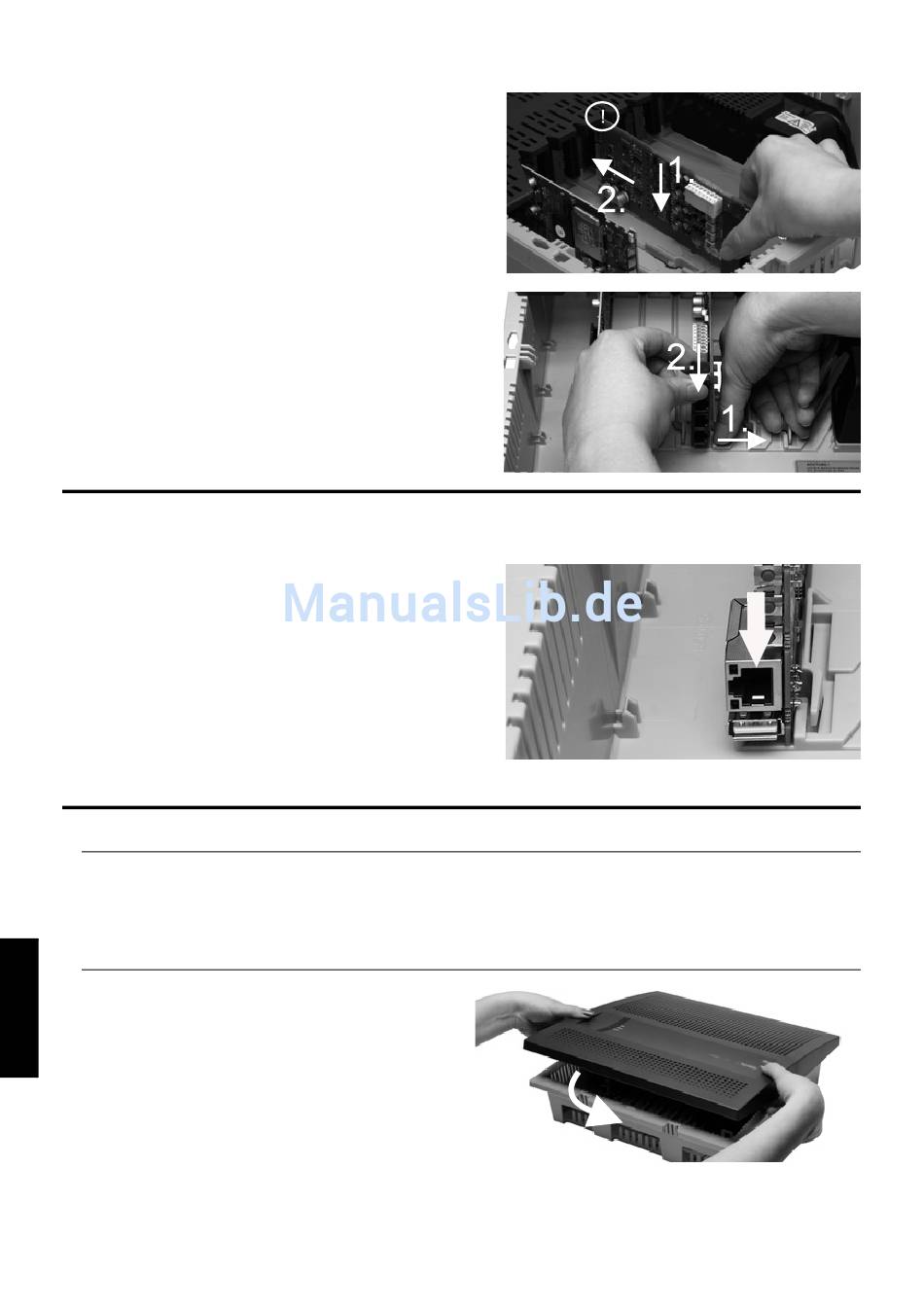

Module plaatsen
1. Plaats de module met de componenten aan
de linkerkant tussen de printkaartgeleidingen.
Let daarbij ook op de printkaartgeleiding aan
de afdekking.
2. Druk de module naar boven, tot de
printkaartvergrendeling vastklikt.
Module uittrekken
1. Maak bijvoorbeeld met de rechterduim de
printkaartvergrendeling los.
2. Trek met de andere hand de module naar
beneden toe uit.

PC aansluiten

Voorwaarden:
• Vrije netwerkbus direct op de PC of in het
netwerk van de PC
1. Steek een uiteinde van de meegeleverde
netwerkkabel in een netwerkbus van de PC of
het netwerk.
2. Steek het andere uiteinde van de
netwerkkabel in de RJ45-bus op de CPU-
module.

Behuizing sluiten

Opmerking: De voor de eerste ingebruikname noodzakelijk aansluitwerkzaamheden
(aansluiting op PC/netwerk en eventueel aansluiting van enkele eindapparaten) moeten
nog voor het sluiten van de behuizing worden uitgevoerd of door aansluiten en uitvoeren
van een aansluitkabel worden voorbereid.
Voorwaarden:
• Na de installatie correct in de kabelruimte
geïnstalleerde kabels
1. Plaats het deksel op de bovenste rand op
de behuizing.
2. Druk het deksel aan de onderste rand op
de behuizing tot deze vastklikt.
188
COMpact 5200/5200R/5500R - Gebruikshandleiding V02 01/2018
