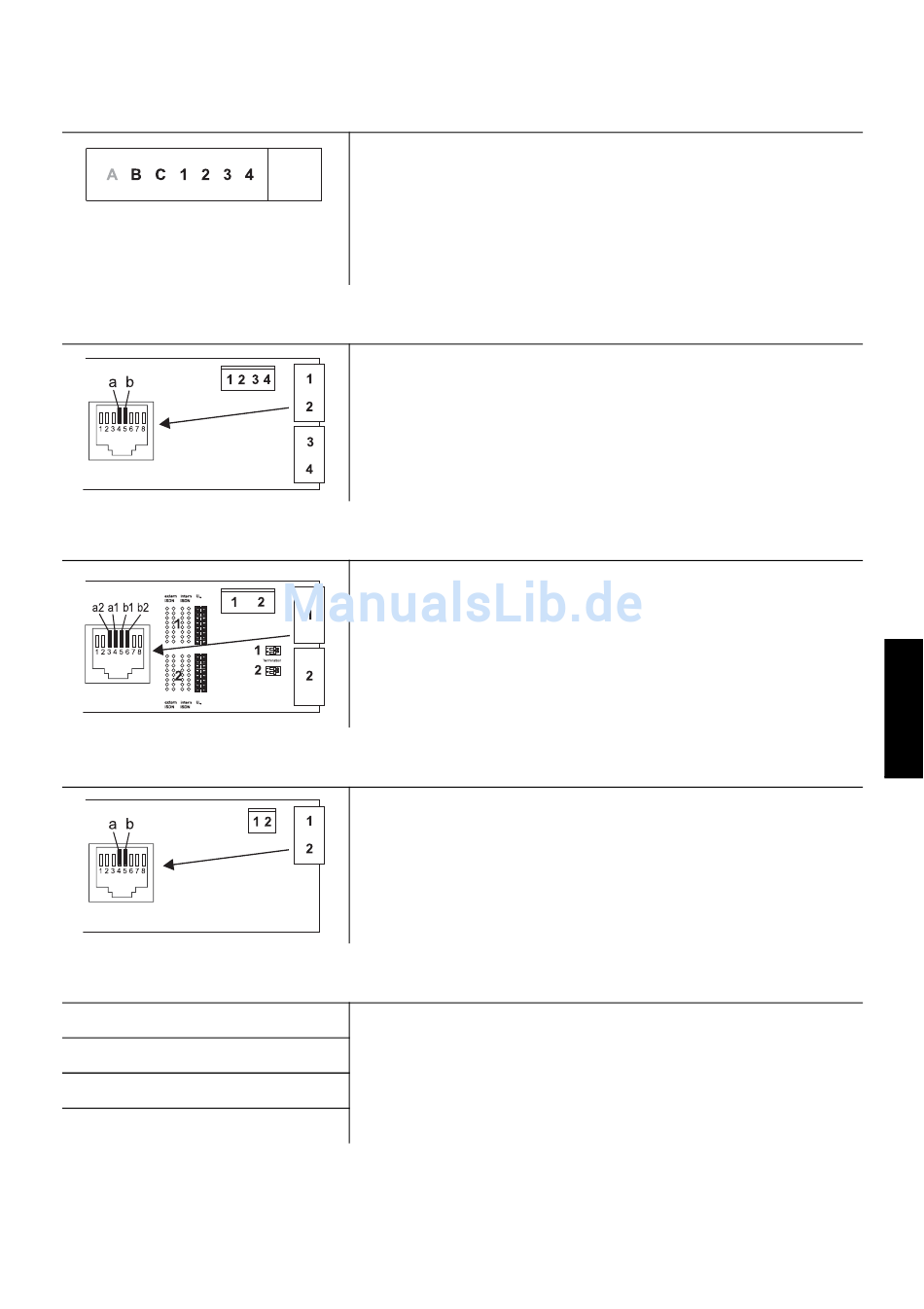

Possibilités d'extension sur le périphérique de base
Possibilités de connexion sur le module COMpact 4FXS
Possibilités de connexion sur le module COMpact 2BRI
Possibilités de connexion sur le module COMpact 2FXO
Extensions supplémentaires
Interphone
Relais/Acteur
Entrée du signal
Sortie du signal
COMpact 5200/5200R/5500R - Notice d'utilisation V02 01/2018
5 slots variables (slot B, C, 1, 2, 3) pour les modules :
• Module COMpact 4FXS
• Module COMpact 2BRI
• Module COMpact 2FXO
1 slot (Slot 4) réservé aux extensions futures
4 ports analogiques internes (1, 2, 3, 4), raccordement par
connecteur RJ-45 ou connexion à borne à ressort (2 fils)
2 ports RNIS (1, 2), raccordement par connecteur RJ-45
ou connexion à borne à ressort (à 4 fils S
avec pontets commutables au choix S
interne et U interne
P0
avec interrupteurs DIP à résistances terminales
commutables
2 ports analogiques externes (1, 2), raccordement par
connecteur RJ-45 ou connexion à borne à ressort (2 fils)
Le système de télécommunication ne peut faire l'objet
d'une extension que par le raccordement d'accessoires
compatibles au niveau du port Ethernet et du port
analogique.
Informations importantes
, à 2 fils U
0 P0
externe, S
0 0
