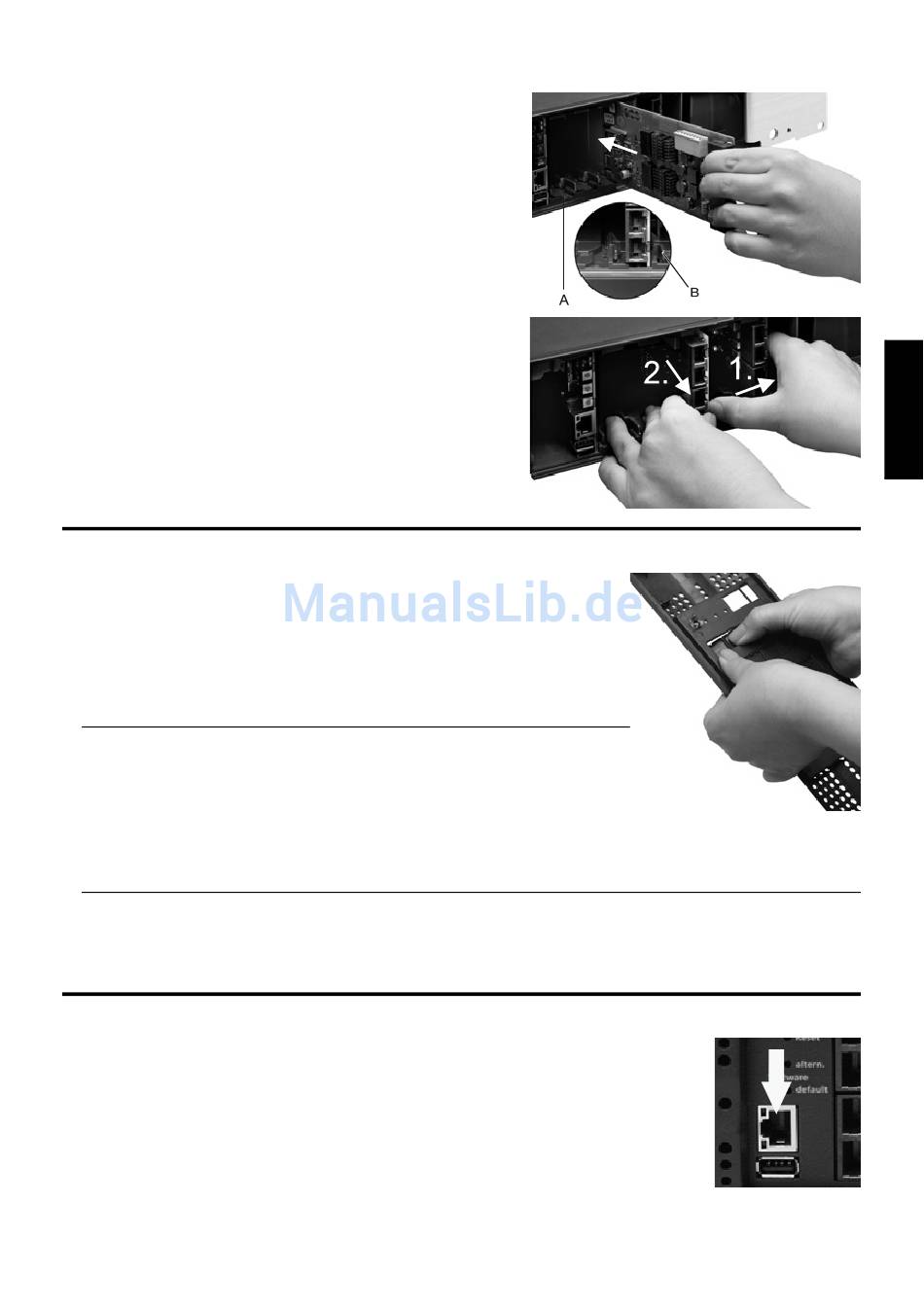

Insertar el módulo
1. Introduzca el módulo con el lado de los
componentes orientado hacia la izquierda,
pasando entre las guías para placas (A).
2. Presione el módulo hacia atrás hasta que encaje
el cierre de enclavamiento de la placa (B).
Extraer el módulo
1. Suelte el bloqueo que fija la posición de la placa,
por ejemplo con el pulgar derecho.
2. Retire el módulo con la otra mano.

Cerrar la carcasa

Requisitos:
• Destornillador (de estrella)
1. Retire las placas ciegas de las posiciones donde se han
insertado módulos. Extráigalas presionando con el pulgar
desde dentro hacia fuera.
Nota: Las placas ciegas que se han extraído presionando se
pueden volver a insertar en cualquier momento. Para un
módulo COMpact 2FXO equipado solamente con dos
conexiones RJ-45 se puede poner una placa ciega rota por su
parte central (por el punto de rotura controlada) e instalar de
nuevo la otra mitad de la placa ciega.
2. Vuelva a colocar la chapa frontal de la carcasa.
3. Fije la chapa frontal con los cuatro tornillos correspondientes.

Conectar el PC

Requisitos:
• Un puerto de red libre en el PC o en la red en la que esté integrado el PC
1. Conecte un extremo del cable de red en un puerto de red del PC o de
la red.
2. Conecte el otro extremo del cable de red al puerto RJ-45 que
incorpora el módulo CPU.
