Mise en service COMpact 5200R/5500R
Attention: Des charges électrostatiques peuvent détruire les composants
sensibles.
• Déchargez-vous des charges électrostatiques avant de toucher les circuits avec les
mains ou avec un outil. Pour cela, touchez un objet métallique si possible relié à la terre,
par ex. la borne de terre du système de télécommunication ou le corps d'un PC.
Important: Avant de raccorder un module COMpact 2BRI, paramétrez d'abord le port du
module nécessaire (type de fonctionnement et résistances terminales).
Le slot situé complètement à gauche (A) est prévu exclusivement pour le module CPU
COMpact fourni. Le slot situé complètement à droite (4) est réservé aux extensions
futures.

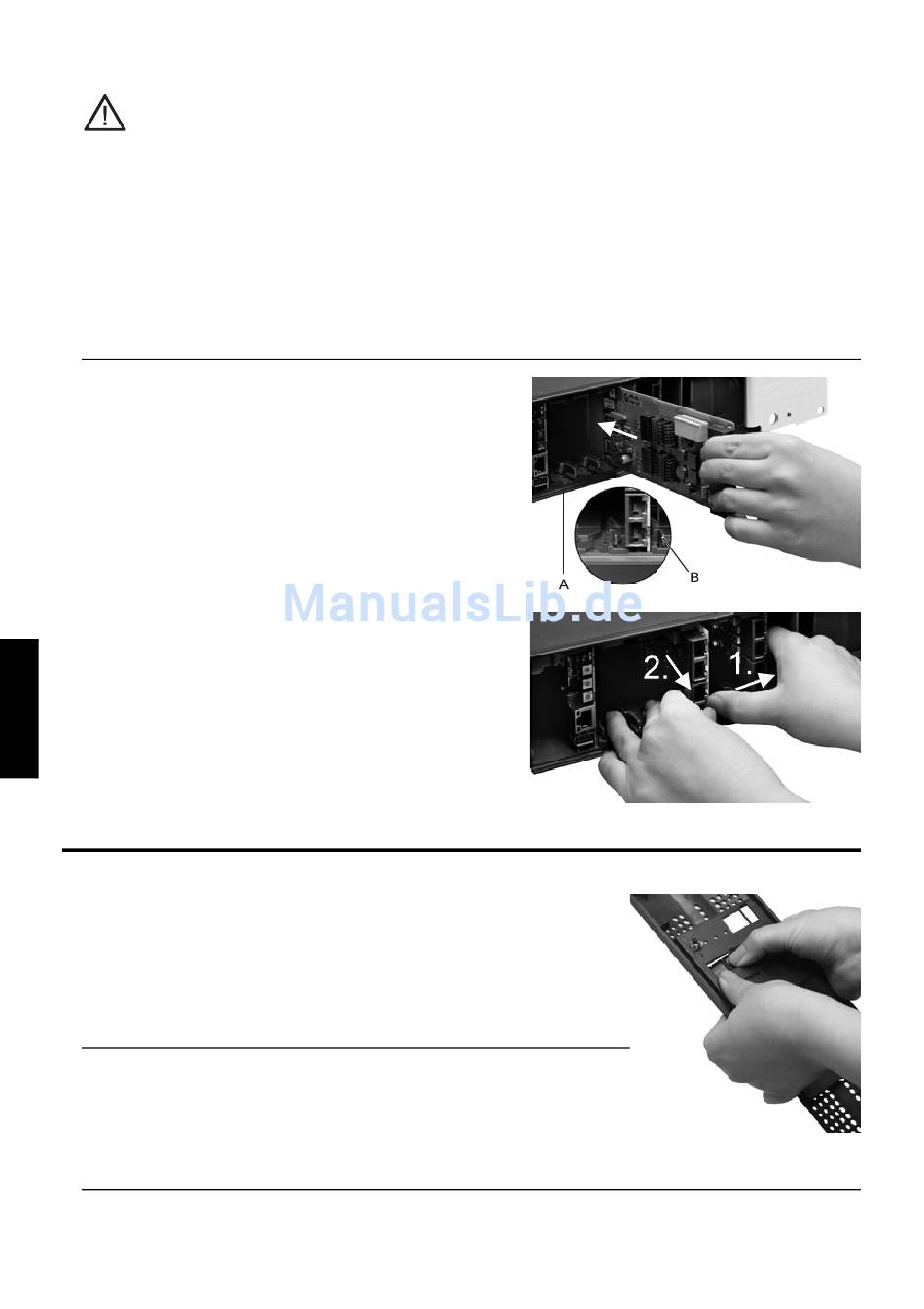

Brancher le module
1. Placez le module avec le côté du composant
vers la gauche entre les rails du circuit (A).
2. Appuyez le module vers l'arrière jusqu'à ce que
le verrouillage du circuit (B) s'enclenche.
Débrancher le module
1. Avec le pouce droit par ex., relâchez le
verrouillage du circuit.
2. Avec l'autre main, retirez le module.
Fermer le boîtier
Prérequis :
• Tournevis (cruciforme)
1. Retirez les caches factices aux endroits où des modules vont
être mis en place. Appuyez sur ceux-ci de l'intérieur vers
l'extérieur par ex. avec votre pouce.
Remarque: Les caches factices retirés peuvent être réutilisés à
tout moment. Pour un module COMpact 2FXO avec deux
connecteurs RJ-45 uniquement, un cache factice peut être
brisé en deux au niveau de la marque et un demi-cache peut
être utilisé.
