Mise en service COMpact 5200R/5500R
• Éviter la proximité d'appareils qui émettent un champ électromagnétique ou y sont
sensibles (par ex. les récepteurs radio, les radios mobiles, les radios-amateurs, les
téléphones mobiles, les systèmes DECT, etc.).
• Protégez l'appareil de la saleté, de la poussière et de la condensation.
Prérequis :
• 4 vis
• Raccordements disponibles directement à proximité du lieu de montage :
– Prise avec mise à la terre 230 V facilement accessible
– Boîte de jonction/NTBA de l'exploitant de réseaux ; pour des distances plus importantes,
il est nécessaire de faire passer un câble entre les appareils
– Ligne de terre (barre d'équipotentialité de l'installation domestique ou conducteur de
protection)
1.
Faites glisser le boîtier dans la baie châssis.
2.
Fixez le boîtier au-dessus des crochets de fixation droit et gauche à l'aide de quatre vis.

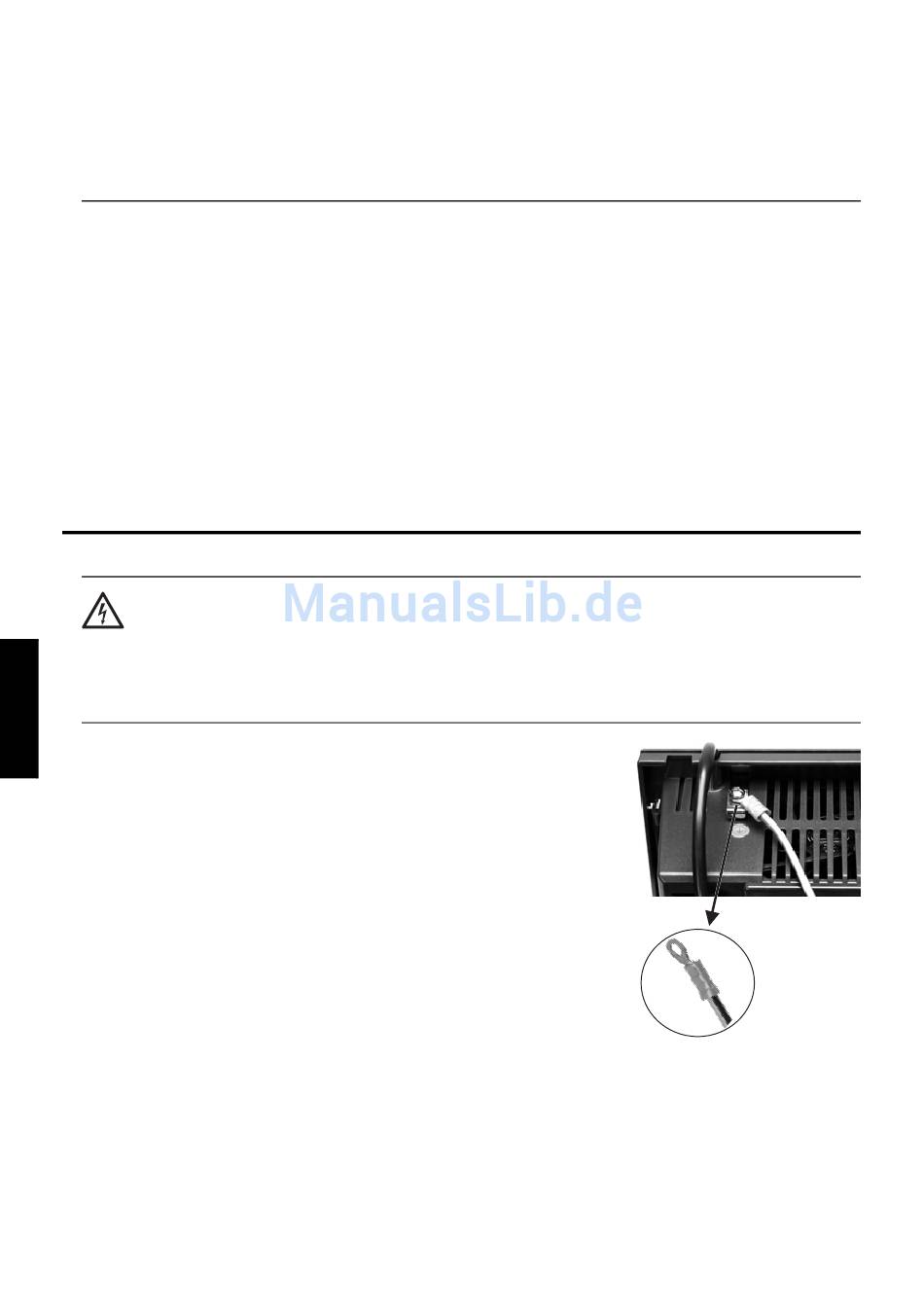

Connexion avec la terre

Avertissement: Toucher des circuits ou lignes téléphoniques sous tension peut
entraîner une électrocution mortelle.
• Pour le raccordement des bornes de terre du système de télécommunication à la barre
d'équipotentialité de l'installation domestique ou au conducteur de protection, seule une
installation fixe est autorisée, des raccords avec prises ne sont pas autorisés.
Prérequis :
• Tournevis (cruciforme)
• Ligne de raccordement avec une section de câble de 2,5 mm
au moins
• Œillet (cosse de câble en forme d'anneau : isolé ou non) avec
au moins 4 mm et au maximum 6 mm de diamètre intérieur
• Ligne de terre disponible directement à proximité du lieu de
montage (barre d'équipotentialité de l'installation domestique
ou conducteur de protection)
1.
Fixez la ligne de raccordement à la barre d'équipotentialité
de l'installation domestique ou au conducteur de protection.
2.
Faites passer la ligne de raccordement par l'arrière du
boîtier du système de télécommunication.
3.
Équipez la ligne de raccordement avec l'œillet et fixez-la à la borne de terre du système
de télécommunication.
134
COMpact 5200/5200R/5500R - Notice d'utilisation V02 01/2018
