Umlenkventil mit Motor (System 1, 7, 8, 9, 11, 12)

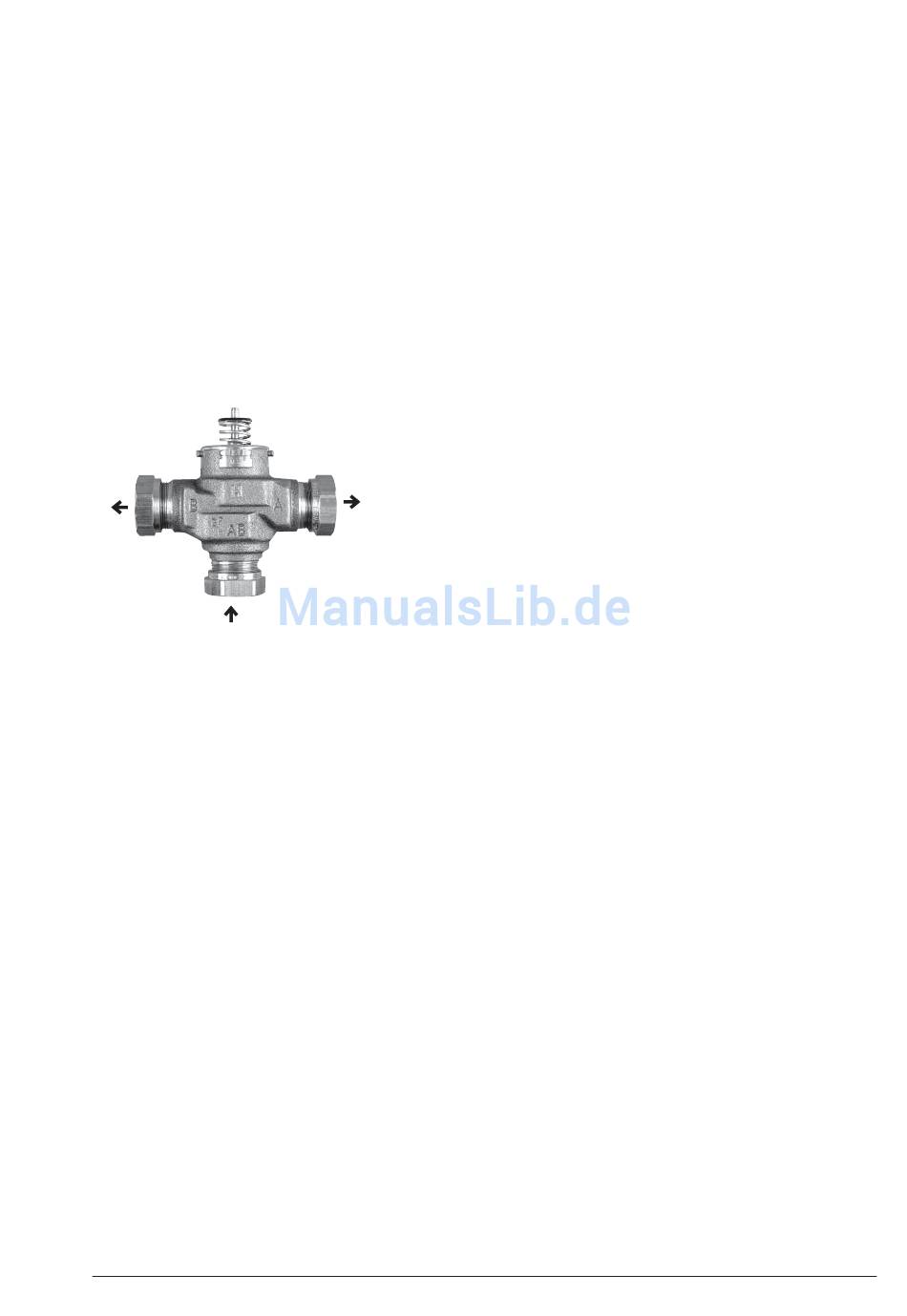

Die Abbildung entspricht der Prinzipzeichnung System 1 mit Mischer (in die
gleiche Richtung drehen). Das Ventil ist hier ohne Motor abgebildet.
Ventil
Messing Klemmring Ø22 mm. Motor: 230 V 1~, 7 Sekunden Laufzeit. Das
im Lieferumfang enthaltene Umlenkventil wird gemäss Prinzipzeichnung
angeschlossen. Beachten Sie die Buchstabenbezeichnungen an den Ven-
tilanschlüssen und deren Entsprechungen auf der Prinzipzeichnung.
System 1
Rohranschluss
AB wird an den Kessel angeschlossen
wird an Heizsystemrücklauf/Wärmepumpe angeschlossen
A
Wird an Heizsystem/Tank für Heizsystem angeschlossen
B
B
AB
Stellung AB A
Das Umlenkventil führt im Sommer den Durchfl uss am Heizsystem vorbei ,
da in den Heizkörpern kein Bedarf für Warmwasser besteht. Nur Aufwärmen
von Warmwasser.
Stellung AB B
In dieser Stellung besteht Aufwärmbedarf des Heizssystems.
In der Heizperiode nimmt das Ventil diese Stellung ein.
Elektrischer Warmwasserbereiter (nur System 1, mit Mischer)
Es muss ein elektrischer Warmwasserbereiter an das System angeschlos-
sen werden. Der Warmwasserbereiter muss in Reihe und im Anschluss an
den Warmwasserbereiter/die Warmwasserbatterie des vorhandenen Kessels
angeschlossen werden.
Wenn die CLWi mit fl iessender Kondensierung arbeitet (geringe Wassertem-
peraturen, wenn der Wärmebedarf gering ist) reicht die Warmwasserkapa-
zität des vorhandenen Kessels nicht aus (vor allem Frühlingende und Herb-
stanfang). Das Wasser, das von der Zusatzheizung der Wärmepumpe vom
elektrischen Wasserwärmer auf die gewünschte (eingestellte) Temperatur
vorgeheizt wird.
Die Grösse des Wasserwärmers kann nach Bedarf gewählt werden. Bei
normalem Wasserverbrauch wird ein Warmwasserbereiter von ca.100 Litern
empfohlen.
