3.2

Anschluss

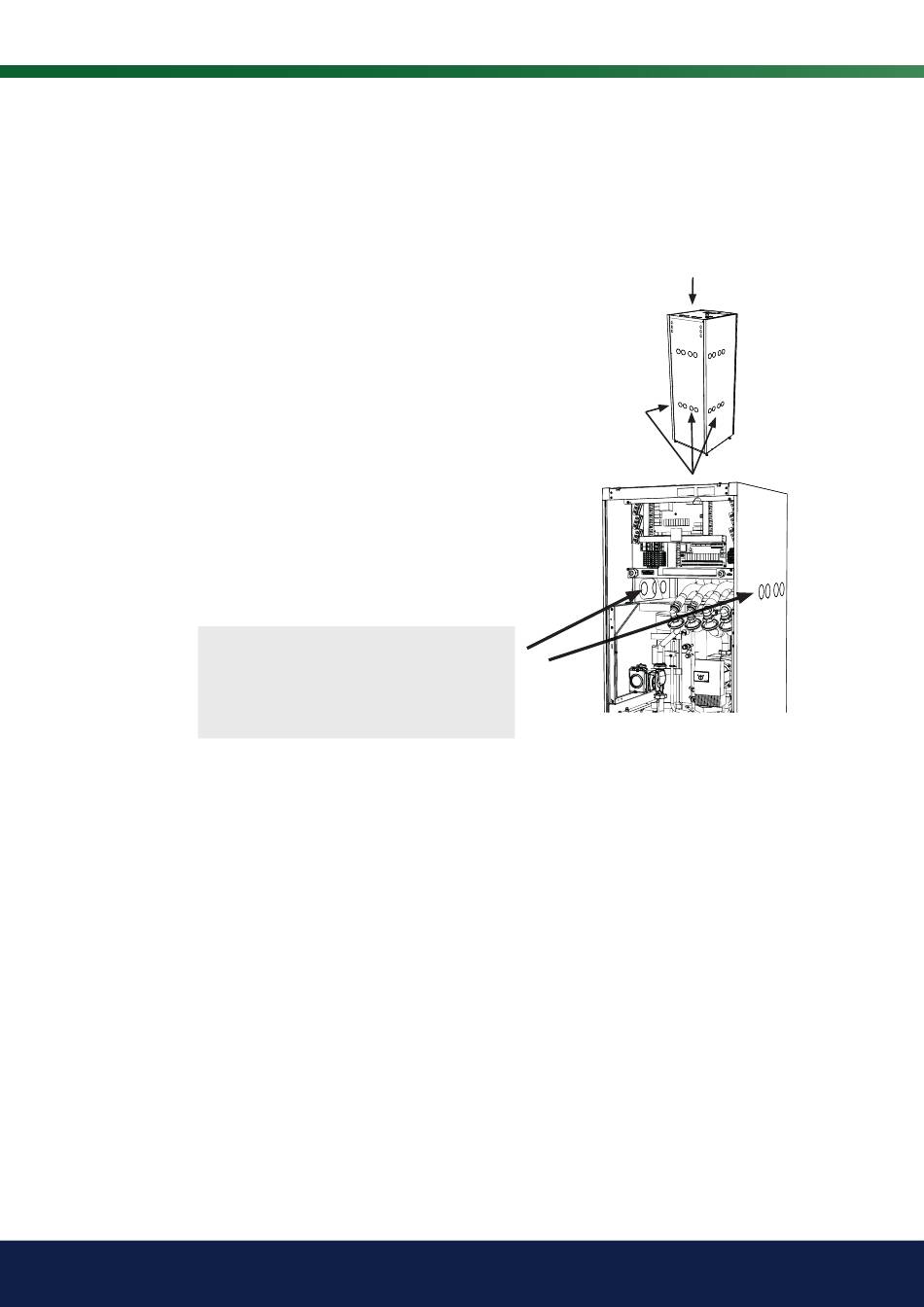

Der Anschluss kann rechts, links, oben oder hinten an der Wärmepumpe
erfolgen. Brechen Sie die entsprechende Durchführung an der Seite aus, an
der die Schläuche angeschlossen werden sollen. Nachdem eine Öffnung in
der Abdeckplatte hergestellt wurde, nehmen Sie die Installation wie folgt vor:
1. Um die Schläuche zu schützen, befestigen Sie die Schutzkante
rund um die Öffnung in der Verkleidung. Passen Sie die Länge der
Schutzkante an die Öffnung an.
2. Führen Sie die Schläuche durch die Öffnung in den seitlichen
Abdeckplatten und schließen Sie sie an. Versichern Sie sich, dass die
Isolierung den Soleanschluss vollständig abdeckt, um Reifbildung und
Kondensation zu vermeiden.
3. Installieren Sie dann das Kollektorsystem.
Sie können den Vorlauf auch an der einen und den Rücklauf an der anderen
Seite anschließen. Die Abmessungen finden Sie im Abschnitt „Details
zu Abmessungen". Die Leitung zwischen der Wärmepumpe und dem
Solekreislauf sollte einen Durchmesser von mind. Ø35 mm aufweisen.
Wenn ein Kollektor angeschlossen
!
wird, muss die Durchführung mit
der beiliegenden Randleiste isoliert
werden, um zu verhindern, dass sie
am Kabel scheuert.
18 CTC EcoPart i425-i435 Pro
