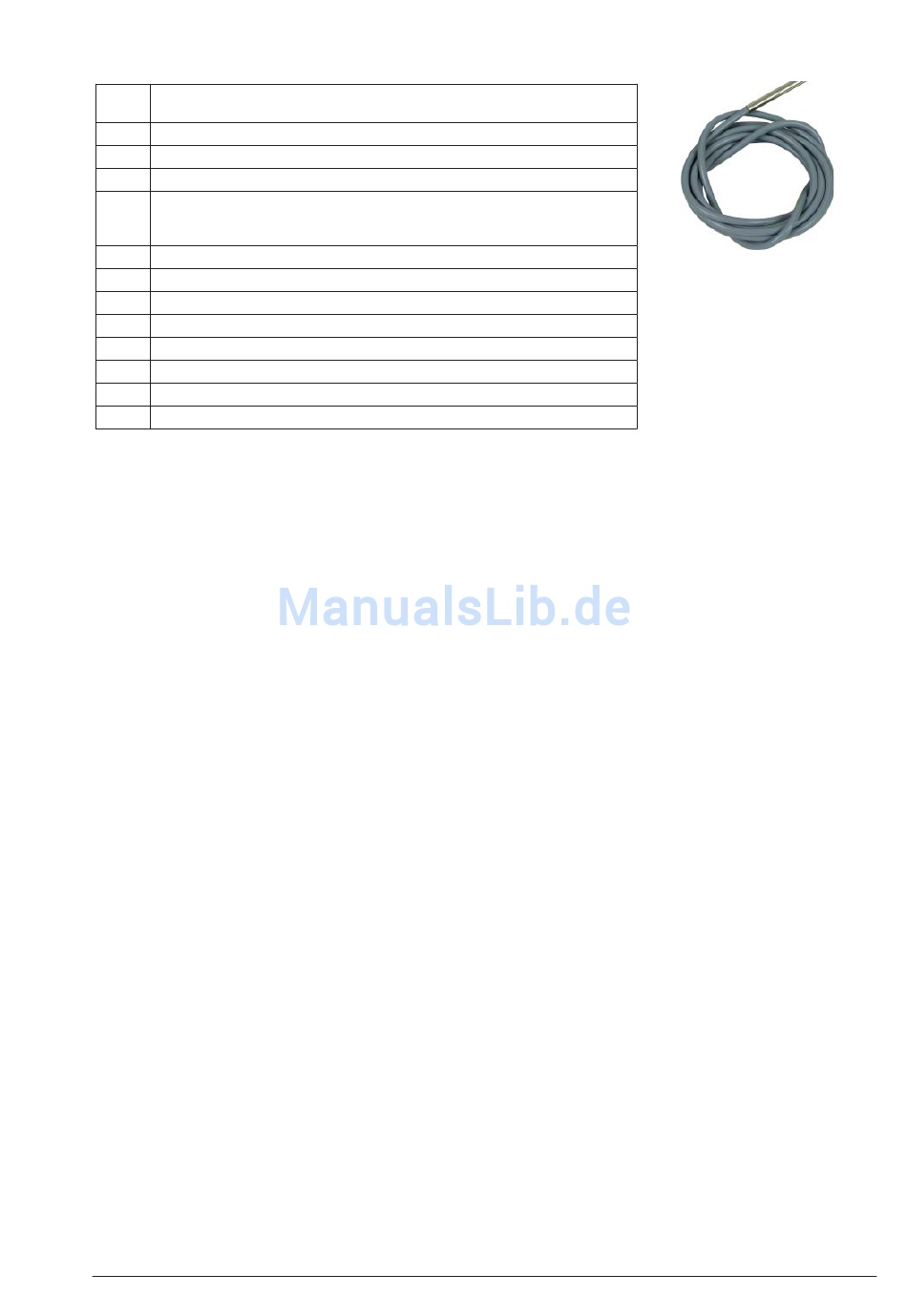

Vorlauffühler FR
Sys-
Platzierung
tem
1
Am Rohr nach der Heizkreispumpe aber vor dem Umlenkventil.
2
Am Rohr nach dem Elektrokessel.
3
Am Rohr des Speichertanks.
4
Am Vorlauf an das Heizsystem.
Anm. Wenn ein externer Kessel als Zusatzheizung benutzt wird, muss der Füh-
ler nach dem Kessel, am Vorlauf an das Heizsystem, montiert werden.
5
Wird nicht angeschlossen.
6
Am Rohr nach Mischventil 1 und Heizkreispumpe.
7
Am Rohr nach dem Umlenkventil mit Kennzeichnung B, zum Heizsystem.
8
Wird nicht angeschlossen.
9
Am Rohr nach dem Mischventil und der Heizkreispumpe, zum Heizsystem.
10
Am Rohr nach dem Mischventil und der Heizkreispumpe, zum Heizsystem.
11
Am Rohr nach dem Mischventil und der Heizkreispumpe, zum Heizsystem.
12
Am Rohr nach dem Mischventil und der Heizkreispumpe, zum Heizsystem.
Der Fühler erkennt die Temperatur, die zu den Heizkörpern geleitet wird.
Der Fühler ist mit einem 2 m langen Anschlusskabel versehen. Wenn das
Kabel zu kurz ist, kann es verlängert werden. Das Kabel wird in die CLWi an
Anschlussklemme B11 und B12 angeschlossen.
Der Vorlauffühler wird mit Kabelbindern oder Ähnlichem am Rohr befestigt.
Die Spitze des Fühlers erkennt die Temperatur, daher muss diese gut am
Rohr anliegen. Der Fühler muss isoliert werden, damit die Umgebungstem-
peratur nicht die Messung beeinfl usst. Verwenden Sie Kontaktpaste, um eine
optimale Funktion sicherzustellen.
Vorlauffühler 2 B1.1 (nur System 6, 11, 12)
Platzierung: am Rohr nach Mischventil 2 (Y1.1) und Heizkreispumpe
M2.1.Der Fühler wird an Anschlussklemme Pos. C3 und C4 angeschlossen.
Ack. Fühler untere B4u (nur System 5, 6, 10)
Platzierung: im unteren Teil des Speichertanks.
Der Fühler wird an Anschlussklemme Pos. B1 und B2 angeschlossen.
Ack. Fühler obere B4o (nur System 5, 6, 8, 9, 10, 12)
Platzierung: im oberen Teil des Speichertanks.
Der Fühler wird an Anschlussklemme Pos. B3 und B4 angeschlossen.
Warmwasserfühler B5 (nur System 7, 8, 9, 11, 12)
Platzierung: am Warmwasserbereiter.
Der Fühler wird an den Anschlussklemmen Pos. C5 und C6 angeschlossen.
Grenzschalter Mischventil (nur System 10)
Wenn System 10 gewählt ist, muss ein bivalentes Mischventil mit Grenz-
schalter verwendet werden.
Der Grenzschalter wird an Anschlussklemme Pos. C1 und C2 angeschlossen.
