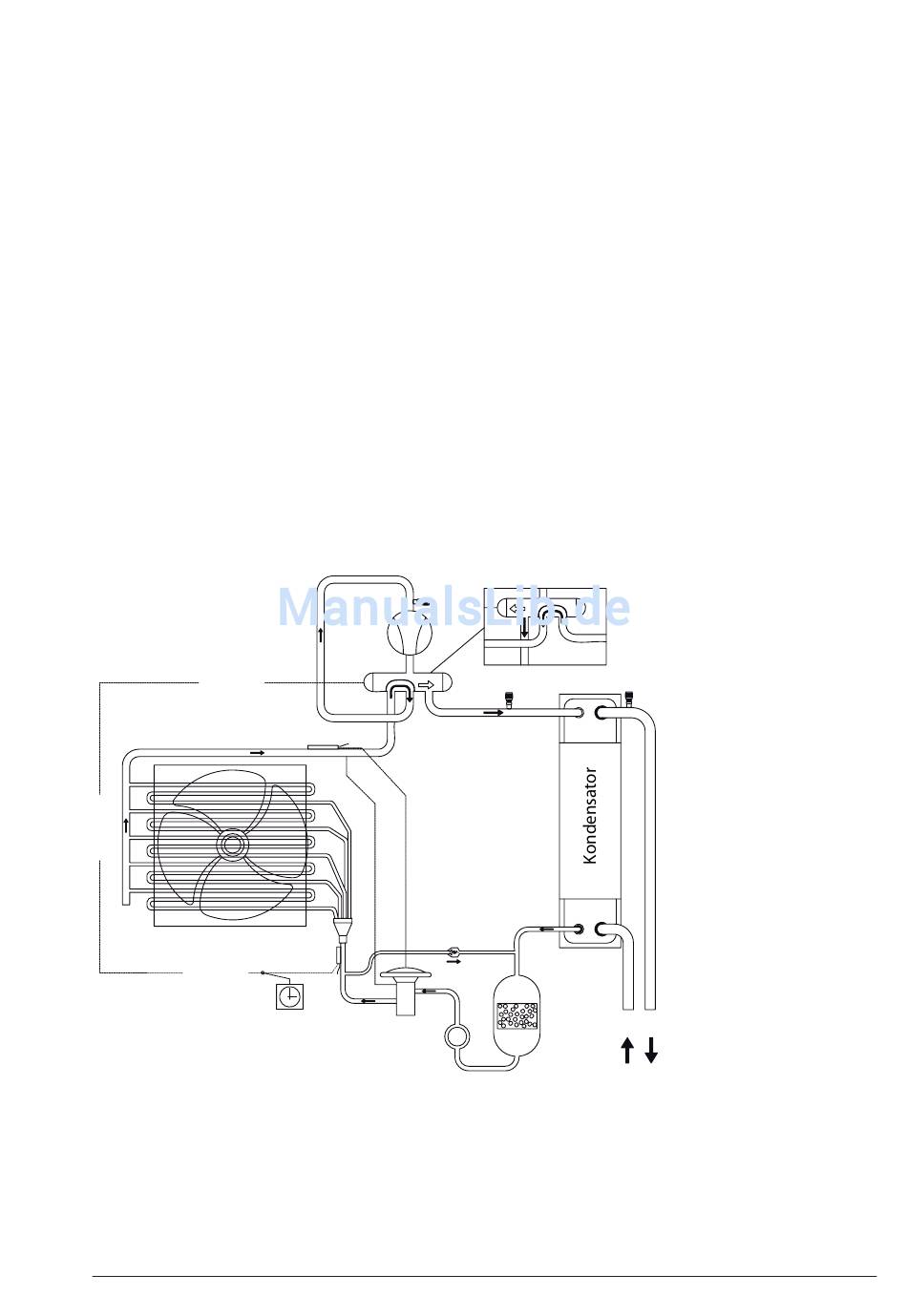

Funktionsprinzip Wärmepumpe
Ein heruntergekühltes, fl üssiges Kältemittel wird zum Wärmeaustauscher
(Verdampfer) der Wärmepumpe geführt.
Durch das Temperaturgefälle, nimmt das Kältemittel Energie aus der Um-
welt auf und geht dabei in den gasförmigen Zustand über.
Im Kompressor wird das gasförmige Kältemittel wieder zusammengepresst.
Durch den Druck erfolgt eine Temperaturerhöhung.
Ein zweiter Wärmeaustauscher (Kondensator), transportiert diese Wärme in
das Heizsystem; das Kältemittel wird wieder verfl üssigt.
Das Kältemittel kann durch den Schauglas mit Feuchtigkeitsindikator beo-
bachtet werden.
Der Kältemitteldruck und temperatur wird wieder im Expansionsventil redu-
ziert.
Sinkt die Aussentemperatur unter zirca 5 °C, beginnt das in der Luft enthal-
tene Wasser sich als Eis am Verdampfer der Wärmepumpe abzusetzen. Die
Abtauvorrichtung der CLWi sorgt automatisch vor, dass der Verdampfer
abgetaut wird. Die temperaturgesteuerte Abtauvorrichtung funktioniert nach
dem Umkehrprinzip (Kreislaufumkehr). Sehen Sie die alternative Strömun-
gsrichtung durch den 4-weg-ventil.
Bulb Rückschl. ventil
Ventilator
Verdampfer
JLB Abtauung
Kompressor
4-weg-
Ventil
Rückschlag-
ventil
1 St.
Expansions-
ventil
Schau-
glas
Pos. Abtauung
Rückl. Vorl.
Filter-
trockner
Allgemeine Information
CTC CLWi
5
