161 506 38
2007-06-29

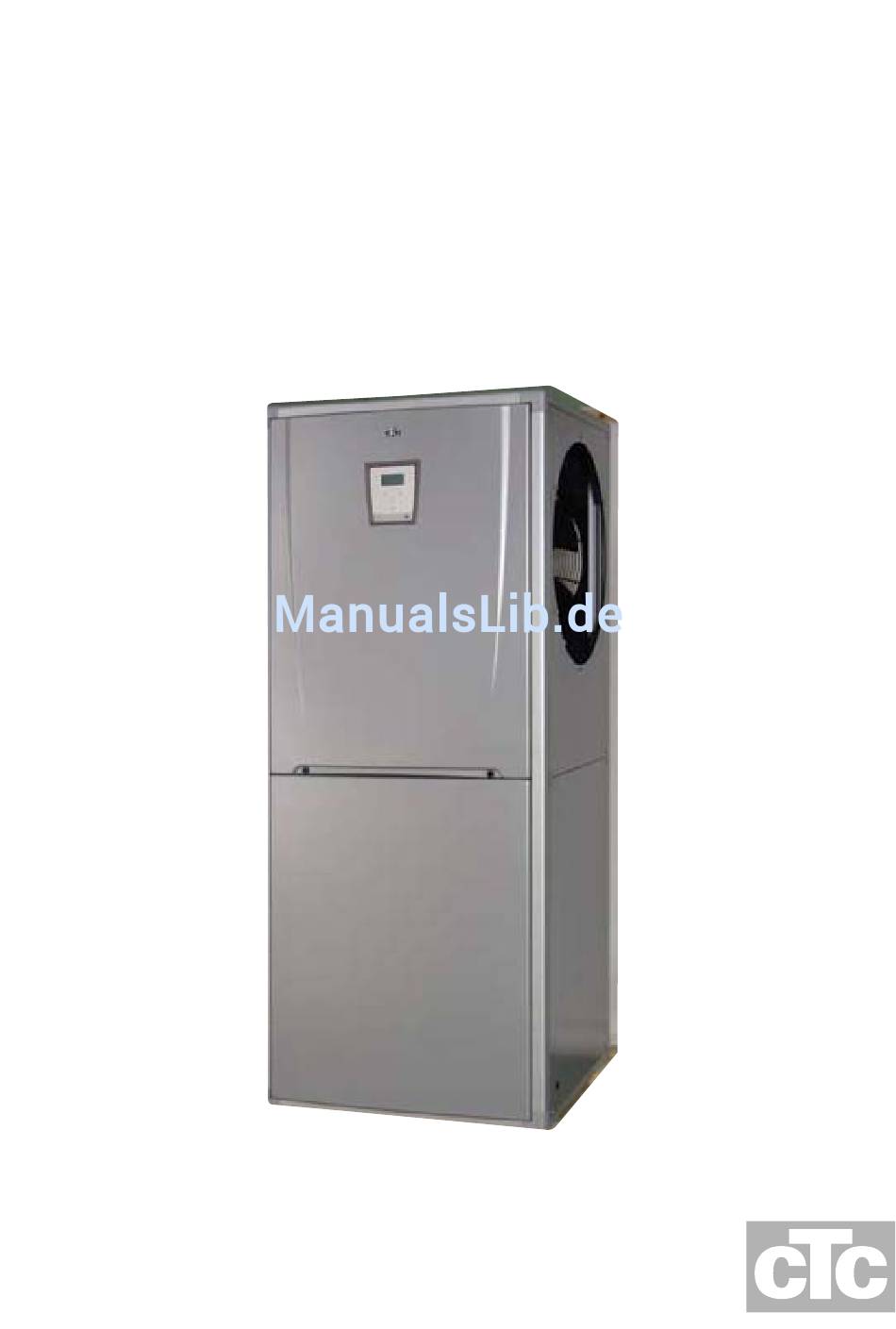

Installations- und Betriebsanleitung
CTC CLWi
Luft/Wasser Wärmepumpe
Model 9 / 6,5 13 / 8,5 15 / 10,5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CTC CLWi 9

Inhaltszusammenfassung für CTC CLWi 9

  • Seite 1 161 506 38 2007-06-29 Installations- und Betriebsanleitung CTC CLWi Luft/Wasser Wärmepumpe Model 9 / 6,5 13 / 8,5 15 / 10,5...

  • Seite 2: Inhaltsverzeichnis

    Die Frontabdeckung Wächseln ..............53 Varianten der Aufstellungsmöglichkeiten ............54 Rohranschluss ....................57 Elektroinstallation ..................72 Erste Inbetriebnahme ................... 83 Schaltplan CLWi 9, 13 .................. 85 Schaltplan CLWi 15 ..................87 Technische Daten ..................89 Abmessungen....................90 Druckfehler vorbehalten. Recht auf Konstruktionsänderungen vorbehalten.

  • Seite 3: Willkommen

    CTC CLWi Willkommen! Herzlichen Glückwunsch! Mit der CTC Luft/Wasser Wärmepumpe für Innenaufstellung (CLWi) haben Sie sich für ein Gerät entschieden, das höchste Qualitätsansprüche erfüllt. Auf den folgenden Seiten fi nden Sie Hinweise zur Nutzung der Wärmepumpe. Ein Kapitel wendet sich an den Hausbesitzer und eines an den Installateur.

  • Seite 4: Wichtige Hinweise

    CTC CLWi Wichtige Hinweise! Kontrollieren Sie bei Lieferung und Installation vor allem Folgendes: • Die CLWi muss aufrecht stehend transportiert werden. • Entfernen Sie die Verpackung und stellen Sie sicher, dass die Wärme- pumpe nicht beim Transport beschädigt wurde. Setzen Sie das Trans- portunternehmen direkt über Transportschäden in Kenntnis.

  • Seite 5: Funktionsprinzip Wärmepumpe

    CTC CLWi Funktionsprinzip Wärmepumpe Ein heruntergekühltes, fl üssiges Kältemittel wird zum Wärmeaustauscher (Verdampfer) der Wärmepumpe geführt. Durch das Temperaturgefälle, nimmt das Kältemittel Energie aus der Um- welt auf und geht dabei in den gasförmigen Zustand über. Im Kompressor wird das gasförmige Kältemittel wieder zusammengepresst.

  • Seite 6: Konstruktion Clwi

    CTC CLWi Konstruktion CLWi Die CLWi ist augerüstet mit den volgenden Features: Ausführung In Modulbauweise mit selbsttragendem eloxiertem Alurahme und abnehm- barer schallisolierten Verschalung. Farbe grau. Verstellbare Füsse für eine optimale Ausrichtung. Flexible Anschlüsse für Vor- und Rücklauf AG 1”.

  • Seite 7: Position Der Komponenten

    CTC CLWi Position der Komponenten Die folgende Figur zeigt die Position der Hauptkomponenten der CLWi. Ventilator Verdampfer 4-weg-ventil Kondensator Vorlauf (im Figur nicht schaubar) Rücklauf El.schrank Kondensat- Kompressor ablaufschlauch Speicher El. Einsatz Filtertrockner (Schauglas im Figur nicht schaubar) Allgemeine Information...

  • Seite 8: Systemlösungen

    2. System ohne Mischer mit externem Heizkessel Zum Anschluss an einen vorhandenen Kessel ohne Mischer, aber mit auto- matisch gleitender Wärmeregelung (z. B. CTC Electronic). Das System wird mit automatischer und gleitender Kondensation betrieben. Die Regelung startet den vorhandenen Kessel nur bei Bedarf.
  • Seite 9 CTC CLWi 6. System mit Mischer mit Tank und Untermischventil Zum Anschluss der CLWi an einen Tank, Mischventil und Untermischven- tilsystem. Das System wird mit automatischer und gleitender Kondensation betrieben. Die Regelung startet die Zusatzheizung nur bei Bedarf. Warmwasser wird separat bereitet.

  • Seite 10: Heizkurve Des Hauses

    CTC CLWi Heizkurve des Hauses Die Heizkurve ist ein entscheidender Faktor bei der Regelung, da diese Einstellung der Regelung meldet, wie gross der Temperaturbedarf Ihres Hauses bei verschiedenen Aussentemperaturen ist. Es ist wichtig, dass die Heizkurve richtig eingestellt wird, um optimale Funktion und Wirtschaftlich- keit zu erzielen.

  • Seite 11: Einstellung

    CTC CLWi Beispiel: Eine Steilheit von 50 bedeutet, dass die Vorlauftemperatur 50 °C beträgt, wenn die Aussentemperatur bei –15 °C liegt und die Einstellung auf 0 ges- tellt wird. Wenn die Regelung auf +5 gestellt wird, erhöht sich die Tempera- tur auf 55 ºC.
  • Seite 12 CTC CLWi Geeignete Grundwerte Bei der Installation lässt sich selten direkt eine exakte Heizkurveneinstellung erreichen. Die folgenden Werte dienen jedoch als nützlicher Ausgangspunkt für eine Feineinstellung. Heizkörper mit kleinen Wärme abstrahlenden Flächen erfordern eine höhere Vorlauftemperatur. Wenn die Grundwerte Wenn die Grundwerte Menü:...

  • Seite 13: Funktionsweise Der Regelung

    CTC CLWi Funktionsweise der Regelung Auf der übersichtlichen Bedienkonsole werden alle Einstellungen vorge- nommen. Hier erhalten Sie ausserdem Informationen zu Betrieb und Tem- peraturen. Die Informationen werden im angezeigt. Über wenige Display Tasten und Menüs erreichen Sie auf einfache Weise alle Informationen.

  • Seite 14: Übersicht Menüs Der Clwi

    CTC CLWi Übersicht Menüs der CLWi Zeit einstellen Wochentag Zeit 00:00 Raumtemp. + (52) ● ● ● ● Aktuelle Betriebsinfo Status Zusatzheizung Aussen °C WW. Temp. °C Vorlauf °C 20 (23) Speich. Tank 30/29(29) WP Vorl. °C 20(55) Rad Rückla. °C 27 (30) Kälteträger...
  • Seite 15 CTC CLWi Funktionskontrolle Kompr. Wochenprogramm Gebläse ▲06 ▼- - ▲- - ▼22 Mischventil ▲06 ▼- - ▲- - ▼22 Umlenkventil Rad/WW ▲06 ▼- - ▲- - ▼22 Zusatzheizung ▲06 ▼- - ▲- - ▼22 Ladepumpe ▲06 ▼- - ▲- - ▼23 Heizkreispumpe ▲08 ▼- - ▲- - ▼23...

  • Seite 16: Detaillierte Menübeschreibung

    CTC CLWi Detaillierte Menübeschreibung Werkseinstellungen Das Gerät wird mit werkseitigen Voreinstellungen ausgeliefert, die für ein normales Haus mit normalem Heizsystem ausgelegt sind. Diese Werte las- sen sich bei Bedarf auf einfache Weise ändern. Die Heizkreisparameter sind dabei besonders zu kontrollieren. Wenden Sie sich für die korrekten Werte an Ihren Installateur.

  • Seite 17: Menü Zeiteinstellung

    CTC CLWi Fachmann Dieses Menü enthält zwei Untermenüs: ein Menü für alle auszuführenden Grundeinstellungen und ein Menü für das Servicepersonal. Sie müssen ”Ein” im Menü ”Betrieb” wählen, Betrieb Sie wählen Ein, wenn das Heizsystem Wärme produzieren soll, oder Stand- wenn das Heizsystem Wärme produzieren soll.
  • Seite 18 CTC CLWi Menü Aktuelle Betriebsinfo Aktuelle Betriebsinfo Aktuelle Betriebsinfo (wird direkt über das Hauptmenü Status Status aufgerufen) Zusatzheizung Zusatzheizung Dieses Menü zeigt die aktuellen Temperaturen und Betriebsdaten des Pro- Aussen °C Aussen °C WW. Temp. °C WW. Temp. °C dukts und des Systems an. Die Werte in Klammern sind entweder gewünsch- Vorlauf °C...
  • Seite 19 CTC CLWi Speich. Tank 32/30 (35) Zeigt die Temperatur des oberen/unteren Teils des Speichertanks an, wenn ein System ohne Vorlauffühler aber mit Tankfühlern B4o/B4u gewählt wurde. WP Vorl. °C 20 (55) Zeigt die Temperatur des Wassers an, das aus der Wärmepumpe strömt (Vor- lauffühler FR2) und in Klammern die Max.
  • Seite 20 CTC CLWi Heizkreispumpe 2 Ein Zeigt den Betriebsmodus von Heizkreispumpe 2 an (nur System 6). Ein: Heizkreispumpe 2 ist in Betrieb. Aus: Heizkreispumpe 2 steht still. Vorl. 2 °C 20 (35) System 6, 11, 12. Zeigt die Wassertemperatur an, die zum Umlenkventil 2 strömt (nur für Systeme, in denen Vorlauffühler 2 B1.1 angeschlossen ist).

  • Seite 21: Menü Nachtabsenkung

    CTC CLWi Drücken Sie in diesem Menü auf „OK“, um den Wert auf Null zu stellen. Kompressor Totale Betrieb h 3250 Zeigt die Gesamtzeit an, die der Kompressor in Betrieb war. Betrieb/24 h h min 14:32 Zeigt die Betriebszeit des Kompressors in den letzten 24 Stunden an. Ein neuer Wert wird einmal pro Tag gespeichert und angezeigt.

  • Seite 22: Menü Wochenprogramm (Nachtabsenkung/Wochenprogramm)

    CTC CLWi Menü Nachtabsenkung für System mit Mischer 2 Nachtabsenkung Nachtabsenkung Aktiviert Aktiviert Nein Nein (System 6, 11, 12) Wochenprogramm Wochenprogramm Vorlauf red °C Vorlauf red °C – Vorl. red 2 °C Wochenprogramm Wochenprogramm Vorlauf red 2 Vorlauf red 2 Hier wird eingestellt, wie weit die Temperatur während des Absenkzeitraums...

  • Seite 23: Menü Fachmann (Wird Direkt Über Das Hauptmenü Aufgerufen)

    CTC CLWi Beispiel: Absenken Sonntag 18:00 Erhöhen Mittwoch 16:00 Absenken Donnerstag 21:00 Erhöhen Freitag 16:00 Menü Fachmann Fachmann Fachmann (wird direkt über das Hauptmenü aufgerufen) Einstellungen Einstellungen Dieses Menü enthält zwei Untermenüs: ”Einstellungen” wird vom Installa- Service Service teur und Anwender benutzt, das Menü ”Wartung” dient der Fehlersuche.
  • Seite 24 CTC CLWi Korr. Systemdiff °C 9 I/A. Korrektur der Systemdifferenz. (Keine Funktion bei System Speich.) Das System steuert bei WP-Betrieb die Rücklauftemperatur der Heizkörper, und in den anderen Betriebsmodi die Vorlauftemperatur der Heizkörper. Der Temperaturabfall (Differenz zwischen Vor- und Rücklauftemperatur) ist je nach Jahreszeit, Heizkörperfl...
  • Seite 25 CTC CLWi Ein Grund für die Deaktivierung des Aussenfühlers beim Betrieb ist z. B. eine nur schwer auszuführende Anbringung, separate Wohnbereiche, eine Fussbodenheizung mit separater Raumregelung oder eine vorübergehende Abschaltung aufgrund einer Beheizung mit Kachelofen oder Kamin. Auch bei deaktiviertem Fühler ist die Alarm-LED aktiv.

  • Seite 26: Menü Wartung

    CTC CLWi maximal zulässige Wassertemperatur schrittweise herabgesetzt. (Maximal 55 °C bei –10 °C. Bei –15 °C maximal 48 °C.) Ferienbetrieb aus (Keine Funktion bei System Speich.) A. Wird eine dauerhafte Nachtabsenkung gewünscht, z. B. im Urlaub, kann die Anzahl der Urlaubstage hier eingestellt werden. Max. Tagesanzahl: Es können bis zu 250 Tage eingestellt werden.

  • Seite 27: Gespeicherte Alarme (Fachmann/Wartung/Alarminfo)

    CTC CLWi Gespeicherte Alarme (Fachmann/Wartung/Alarminfo) Alarm Gespeicher Alarm Gespeicher Letzter Alarm Letzter Alarm Hier können die gespeicherten Alarme eingesehen werden. Pressostat Hochdruck Pressostat Hochdruck Frühere Alarm Frühere Alarm Aussenfühler Aussenfühler Letzter Alarm Vorlauffühler Vorlauffühler Zeigt den letzten, registrierten Alarm an.
  • Seite 28 CTC CLWi Kompr Aus Kompressortest. Bei einem Kompressorstart läuft ebenfalls das Gebläse mit hoher Drehzahl an (bei Flüssigkeit/Wasser-Wärmepumpen startet die Kälte- trägerpumpe). Aus: Der Kompressor ist abgeschaltet Ein: Kompressor und Gebläse laufen an. Gebläse Aus Test von Gebläse/Kälteträgerpumpe. Aus: Gebläse/Kälteträgerpumpe sind abgeschaltet.
  • Seite 29 CTC CLWi Menü Funktionskontrolle Spezial Spezial Verzögerung Verzögerung (Fachmann/Wartung/Werkseinst. codiert/Spezial.) Sommerbetr. Min. Sommerbetr. Min. Hier können im Bedarfsfall die Verzögerungszeiten geändert werden. WP Betrieb Min. WP Betrieb Min. Zusatz Min. Zusatz Min. Sommerbetr. Min. 120 Zeitliche Verzögerung, bis das Steuersystem auf Sommerbetrieb (nur War- mwasser) umstellt.
  • Seite 30 CTC CLWi Hauskurve Überbegriff für die Heizkurven des Hauses. Die Hauskurve besteht aus einer Steilheit und einer Einstellung, die zusammen angeben, welche Temperatu- ren das Haus bei unterschiedlichen Aussentemperaturen benötigt. Steilheit C 50 Hier wird die Vorlauftemperatur zu den Heizkörpern bei einer Aussentem- peratur von –15 °C eingestellt.

  • Seite 31: Menü Einstellung Warmwasserladung

    CTC CLWi Menü Einstellung Warmwasserladung Einst. WW Einst. WW WW Start °C WW Start °C (nur für Systeme 7, 8, 9, 11, 12) WW max. Zeit WW max. Zeit (Fachmann/Einstellungen/Einst.Speich.) WW Start °C 40 Einstellung der Starttemperatur der Warmwasserladung. Die Einstellung gilt nur für Systeme, in denen der Warmwasserbereiter B5 verwendet wird.

  • Seite 32: Betrieb Und Wartung

    CTC CLWi Betrieb und Wartung Wenn der Installateur Ihre neue Anlage installiert hat, müssen Sie gemein- sam kontrollieren, ob die Anlage voll funktionstauglich ist. Lassen Sie sich vom Installateur Stromschalter, Bedienelemente und Sicherungen erklären, damit Sie mit der Funktionsweise und dem Wartungsbedarf der Anlage ver- traut sind.

  • Seite 33: System 1 - System Mit Mischer Mit Externem Heizkessel

    CTC CLWi System 1 - System mit Mischer mit externem Heizkessel WW – Sommerbetrieb, kein Wärmebedarf Wenn die Aussentemperatur über einen Zeitraum von mehr als zwei Stun- den höher war als der eingestellte Wert GEBÄUDEHEIZ. AUS °C, geht die Steuerung auf Betriebsmodus WW (Sommerbetrieb) über.
  • Seite 34 CTC CLWi • Die Innenraumtemperatur in Kombination mit der Aussentemperatur und der gewählten Heizkurve bestimmen, welche Temperatur das Mischventil ansteuern soll. Die Wärmepumpe wird von der Rücklauftemperatur auf ihren Maximalwert gebracht. Der grösste Teil des Warmwassers wird im Kessel erwärmt. Wird Holz verbrannt, beeinfl...

  • Seite 35: System 2 - System Ohne Mischer Mit Externem Heizkessel

    CTC CLWi System 2 - System ohne Mischer mit externem Heizkessel WW – Sommerbetrieb, kein Wärmebedarf Wenn die Aussentemperatur über einen Zeitraum von mehr als zwei Stun- den höher war als der eingestellte Wert GEBÄUDEHEIZ. AUS °C, geht die Steuerung auf BetriebsmodusWW (Sommerbetrieb) über. Das bedeutet, dass die Wärmepumpe abgeschaltet wird.

  • Seite 36: Funktion

    CTC CLWi ZUSATZ – Wärmebedarf Winter, nur externe Wärmequelle. Die Wärmepumpe CLWi bleibt bei einer Aussentemperatur von –15 °C stehen. Wenn es kälter ist, wird der Kompressor angehalten und Haus und Warm- wasser werden nur vom Kessel erwärmt. Die Wärmepumpe hält auch an, wenn die Temperatur im System zu hoch ist (z.

  • Seite 37: System 4 - Ohne Mischer Mit Regelung Der Zusatzheizung

    CTC CLWi System 4 - Ohne Mischer mit Regelung der Zusatzheizung Die CLWi arbeitet vollautomatisch. Das Steuersystem schaltet Zusatzhei- zung zu, wenn dies erforderlich ist und schaltet die Heizung während der Sommermonate ab. Wärme Aus – Sommerbetrieb, kein Wärmebedarf Wenn die Aussentemperatur über einen Zeitraum von mehr als zwei Stunden höher war als der eingestellte Wert Gebäudeheiz.

  • Seite 38: System Mit Mischer Mit Tank Und Untermischventil

    CTC CLWi Der Kompressor in der Wärmepumpe wird über die Temperatur im Tank gesteuert. Der obere Fühler im Tank steuert, wenn der Kompressor startet, der untere Fühler steuert, wenn der Kompressor stehen bleibt. Die Innen- raumtemperatur in Kombination mit der Aussentemperatur und der gewähl- ten Heizkurve bestimmen, welche Tanktemperatur die Wärmepumpe ansteu-...

  • Seite 39: System Ohne Mischer Mit Warmwasserladung

    CTC CLWi Die Wärmepumpe dient als Hauptheizquelle und die Zusatzheizung wird nach Bedarf ein- und ausgestellt. Zusatz – Wärmebedarf Winter, nur Zusatzheizung Der Kompressor wird bei einer Aussentemperatur von –15 °C angehalten und Tank und Heizsystem werden nur von der Zusatzheizung geheizt.

  • Seite 40: System Ohne Mischer Mit Tank Und Warmwasserladung

    CTC CLWi Zusatz – Nur Zusatzheizung Der Kompressor wird bei einer Aussentemperatur von –15 °C angehalten und das Heizsystem wird nur von der Zusatzheizung geheizt. Die Wärmepumpe hält auch an, wenn die Temperatur im Heizsystem zu hoch ist (z. B. wenn das Heizsystem unterdimensioniert ist).

  • Seite 41: System Mit Mischer Mit Tank Und Warmwasserladung

    CTC CLWi Zusatz – Wärmebedarf Winter, nur Zusatzheizung Der Kompressor wird bei einer Aussentemperatur von –15 °C angehalten und das Heizsystem wird nur von der Zusatzheizung geheizt. Die Wärmepumpe hält auch an, wenn die Temperatur im Heizsystem zu hoch ist (z. B. wenn das Heizsystem unterdimensioniert ist).

  • Seite 42: System Mit Mischer Mit Tank

    CTC CLWi Zusatz – Wärmebedarf Winter, nur Zusatzheizung Der Kompressor wird bei einer Aussentemperatur von –15 °C angehalten und das Heizsystem wird nur von der Zusatzheizung geheizt. Die Wärmepumpe hält auch an, wenn die Temperatur im Heizsystem zu hoch ist (z. B. wenn das Heizsystem unterdimensioniert ist).

  • Seite 43: System Mit Mischer Mit Warmwasserladung Und Untermischventil

    CTC CLWi Rückgang von Status Zusatz WP auf ausschliesslich Wärmepumpenbe- trieb, WP Wenn das Mischventil geschlossen ist, so dass die Wärme während der in Menü Verzögerung Zusatz eingestellten Zeit nicht vom Kessel genommen wurde, geht die Steuerung zurück auf Status: WP und der Kessel wird abge- schaltet.

  • Seite 44: System Mit Mischer Mit Untermischventilsystem, Tank Und Warmwasserladung

    CTC CLWi Zusatz – Wärmebedarf Winter, nur Zusatzheizung Der Kompressor wird bei einer Aussentemperatur von –15 °C angehalten und das Heizsystem wird nur von der Zusatzheizung geheizt. Die Wärmepumpe hält auch an, wenn die Temperatur im Heizsystem zu hoch ist (z. B. wenn das Heizsystem unterdimensioniert ist).
  • Seite 45 CTC CLWi Zusatz – Wärmebedarf Winter, nur Zusatzheizung Der Kompressor wird bei einer Aussentemperatur von –15 °C angehalten und das Heizsystem wird nur von der Zusatzheizung geheizt. Die Wärmepumpe hält auch an, wenn die Rücklauftemperatur im System zu hoch ist (z. B. wenn das Heizsystem unterdimensioniert ist).

  • Seite 46: Fehlersuche/Geeignete Massnahmen

    Anlage eingerichtet hat. Wenn dieser ermittelt, dass es sich um einen Material- oder Herstellungsfehler handelt, nimmt er zwecks Kontrolle und Behebung der Störung Kontakt mit CTC auf. Geringer Durchfl uss im Heizsystem Im Steuersystem von CLWi gibt es eine Funktion zur Überwachung des Durchfl...

  • Seite 47: Informations- Und Alarmtexte

    CTC CLWi Informations- und Alarmtexte Informationstexte Dieser Text wird jedes Mal während der ersten Betriebsstunde des Moduls Wasser aufgefüllt? Wasser aufgefüllt? angezeigt, nachdem die Spannungsversorgung eingeschaltet wurde. Die Bestätigen Sie mit OK Bestätigen Sie mit OK Funktionen starten erst, nachdem bestätigt wird, dass Wasser aufgefüllt wurde.
  • Seite 48 CTC CLWi Alarmtexte Der Kompressormotor im Modul muss in die richtige Richtung laufen. Beim Alarm Alarm Falsche Phasenfolge Kompressor Falsche Phasenfolge Kompressor Einschalten der Stromversorgung kontrolliert das System, ob der Kompres- sor Temperatur an das Heissgasrohr abgibt. Wenn nicht, läuft der Kompres- sor rückwärts.

  • Seite 49: Sonstige Informationen

    CTC CLWi Sonstige Informationen Sommerkellerwärme Häufi g wird im Keller/Hobbyraum/Badezimmer auch während der Sommer- monate eine gewisse Grundwärme gewünscht, um feuchte, muffi ge Luft zu vermeiden. Hierzu stellen Sie die CLWi unter „geringste erlaubte Vorlauf- temperatur“ auf eine geeignete Tempratur ein (15–65 °C).
  • Seite 50 CTC CLWi Wenn zwei Absenkzeiträume in einer Woche gewünscht werden, werden diese in chronologischer Reihenfolge programmiert. Beispiel: Senken Sonntag 18.00 Erhöhen Mittwoch 16.00 Senken Donnerstag 21.00 Erhöhen Freitag 16.00 Für den Hausbesitzer...

  • Seite 51: Für Den Installateur

    CTC CLWi Für den Installateur Dieses Kapitel richtet sich an den Verantwortlichen für eine oder mehrere der erforderlichen Installationen, damit die CLWi gemäss den Vorstellungen des Hausbesitzers funktioniert. Nehmen Sie sich Zeit, um dem Hausbesitzer alle Funktionen, Absperrhähne, Hebel und Einstellungen vorzuführen sowie eventuelle Fragen zu beant- worten.

  • Seite 52: Der Ventilatorposition Wächseln

    CTC CLWi Der Ventilatorposition Wechseln Der Ventilator ist wahlweise auf zwei verschiedene Seiten möglich. Um die Seite des Ventilators und der oberen Seitenabdeckung zu wech- seln, müssen Sie folgende Schritte tun, sehen Sie das Bild unten: Machen Sie die Anlage spannungsfrei.

  • Seite 53: Die Frontabdeckung Wächseln

    CTC CLWi Die Frontabdeckung Wechseln Die Frontabdeckung der CLWi ist wechselbar. Um die Front- und Seitenab- deckung zu wechseln, müssen Sie folgende Schritte tun, sehen Sie das Bild unten: Machen Sie die Anlage spannungsfrei. Nehmen Sie die beiden Plastikverschalungen der Frontabdeckung ab.

  • Seite 54: Varianten Der Aufstellungsmöglichkeiten

    CTC CLWi Varianten der Aufstellungsmöglichkeiten Es ist möglich,die CLWi folgenderweise aufzustellen (9 Varianten): Variante S10 Variante S10 Aufstellung rechte Ecke Aufstellung rechte Ecke Luftansaug rechte Seite Luftansaug rechte Seite Ausblas hinten Ausblas hinten Front vorne Front vorne Front Front Variante S11...
  • Seite 55 CTC CLWi Variante S20 Variante S20 Aufstellung rechte Ecke Aufstellung rechte Ecke Luftansaug rechts Luftansaug rechts Ausblas hinten Ausblas hinten Front links Front links Variante S21 Variante S21 Aufstellung linke Ecke Aufstellung linke Ecke Luftansaug hinten Luftansaug hinten Ausblas links...
  • Seite 56 CTC CLWi Variante S30 Aufstellung rechte Ecke Luftansaug rechts Ausblas links Front vorne Front Variante S31 Aufstellung linke Ecke Luftansaug rechts Ausblas links Front vorne Front Variante S32 Aufstellung gleiche Wand Luftansaug rechts Ausblas links Front vorne Front Für den Installateur...

  • Seite 57: Rohranschluss

    CTC CLWi Rohranschluss Der Rohranschluss ist wahlweise an der linken Seite (Alternativ 1) und an der Hinterseite (Alternativ 2) der CLWi möglich und fi ndet an folgenden Punkten statt: Alternativ 2 Alternativ 1 (Anschluss, Hinten) (Anschluss, Linke Seite) Vorlauf, 1” Aussengewinde Höhe ab f.Bo = 820 mm...
  • Seite 58 CTC CLWi Perforation; Bleche und Isolation Das Blech und die Isolation der Abdeckung muss auf verschiedene Weise perforiert werden, abhängig von der Anschlusseite (Alternativ 1 und 2). Sehen Sie das Bild auf der vorigen Seite. Isolation Die Isolation der beiden unteren Abdeckungen können auf 4 verschiedene Weise perforiert werden (drücken Sie die folgende vorperforierte Teile (mit...
  • Seite 59 CTC CLWi Blech Die Bleche der beiden unteren Abdeckungen können auf 4 verschiedene Weise perforiert werden (drücken Sie die folgende vorperforierte Teile (mit schwarz markiert) aus: Alternativ 1 Linke Seite Hinten Alternativ 2 Linke Seite Hinten Für den Installateur...

  • Seite 60: Anschluss An Das System

    Kessel ein automatisches Steuersystem mit Aussenfühler und/oder Raumfühler hat, die den Vorlauf steuern. Bei dem vorhandenen Kessel kann es sich z. B. um CTC Electronic oder CTC Master handeln. Die CLWi startet und stoppt den Kessel nach Bedarf. System 3: Speicher/Pool Dieses System dient ausschliesslich der Ladung eines Tanks oder Pools und ist nicht zum Aufheizen von Gebäuden geeignet, mit oder ohne Mischventil.
  • Seite 61 CTC CLWi System 6: System mit Mischer mit Tank und Untermischventil Dieses System wird gewählt, wenn die CLWi an einen Tank angeschlossen werden soll, um den Betrieb der Wärmepumpe für Durchfl ussprobleme im Heizsystem weniger anfällig zu machen und wenn das Heizkörperwasser auf zwei Heizsysteme verteilt werden soll.
  • Seite 62 CTC CLWi System 11: System mit Mischer mit Warmwasserladung und Untermisch- ventil Dieses System wird gewählt, wenn die CLWi an einen vorhandenen Kessel angeschlossen werden soll und wenn ein Warmwasserbereiter geladen und ein Untermischventil gesteuert werden soll. Der Warmwasserbereiter muss so dimensioniert sein, dass er die Leistung der Wärmepumpe aufnimmt und für...

  • Seite 63: Prinzipzeichnung System 1, System Mit Mischer

    CTC CLWi Prinzipzeichnung System 1, System mit Mischer Heizsystem Erklärungen Vorlauffühler 1 (Heizkörper) B1.1 Vorlauffühler System 2 Aussenfühler B4o Speicherfühler oben B4u Speicherfühler unten Warmwasserfühler B13 Raumfühler ELP Elektrokessel Zusatzheizung Heizkreispumpe M2.1 Heizkreispumpe System 2 Wärmepumpe (EcoAir oder EcoPart) WWB Warmwasserbereiter (Nachwärmer)

  • Seite 64: Prinzipzeichnung System 3, System Mit Ackumulator

    CTC CLWi Prinzipzeichnung System 3, System mit Ackumulator Ladesystem Ladesystem Speicher Pool ALT PLAC Pool- Pool pumpe Erklärungen Vorlauffühler 1 (Heizkörper) B1.1 Vorlauffühler System 2 Aussenfühler B4o Speicherfühler oben B4u Speicherfühler unten Warmwasserfühler B13 Raumfühler ELP Elektrokessel Zusatzheizung Heizkreispumpe M2.1 Heizkreispumpe...
  • Seite 65 CTC CLWi Prinzipzeichnung System 5 Prinzipzeichnung System 6 M2.1 B1.1 Y1.1 Für den Installateur...
  • Seite 66 CTC CLWi Prinzipzeichnung System 7 Prinzipzeichnung System 8 Für den Installateur...
  • Seite 67 CTC CLWi Prinzipzeichnung System 9 Prinzipzeichnung System 10 Für den Installateur...
  • Seite 68 CTC CLWi Prinzipzeichnung System 11 M2.1 M2.1 B1.1 B1.1 Y1.1 Y1.1 Prinzipzeichnung System 12 B1.1 B1.1 Y1.1 Y1.1 Für den Installateur...

  • Seite 69: Mischventil Und Mischventilmotor

    CTC CLWi Mischventil und Mischventilmotor (System 1, 6, 9, 11, 12) Auf den Abbildungen sind die verschiedenen Montagemöglichkeiten zu sehen, je nachdem, auf welche Art das System am besten in das aktuelle System passt. Beachten Sie die Bedeutung der Anschlüsse und wie die Skala gedreht wird.

  • Seite 70: Bivalentes Mischventil Und Mischventilmotor

    CTC CLWi Der Mischventilmotor wird am Ventil im Einklang mit den Anweisungen montiert, die im Lieferumfang des Motors enthalten sind. Bei Inbetriebnahme des Systems kontrollieren, ob der Motor das Ventil in die richtige Richtung dreht (Öffnungs- bzw. Schliessignal). Dies lässt sich auf einfache Art im Menü...

  • Seite 71: Umlenkventil Mit Motor (System 1, 7, 8, 9, 11, 12)

    CTC CLWi Umlenkventil mit Motor (System 1, 7, 8, 9, 11, 12) Die Abbildung entspricht der Prinzipzeichnung System 1 mit Mischer (in die gleiche Richtung drehen). Das Ventil ist hier ohne Motor abgebildet. Ventil Messing Klemmring Ø22 mm. Motor: 230 V 1~, 7 Sekunden Laufzeit. Das im Lieferumfang enthaltene Umlenkventil wird gemäss Prinzipzeichnung...
  • Seite 72 CTC CLWi System 7, 8, 9, 11, 12 Rohranschluss AB wird an die Wärmepumpe angeschlossen wird an Warmwasserbereiter angeschlossen wird an Heizsystem/Tank für Heizsystem angeschlossen Stellung AB->A Das Umlenkventil steht in einer Stellung, in der die Wärmepumpe oder die Zusatzheizung Warmwasser laden. In dieser Stellung ist der Relaisausgang zum Umlenkventil spannungsführend.

  • Seite 73: Elektroinstallation

    Motors: den kleinen Hebel an der Motorhalterung am Ventil eindrücken und Motor drehen. Zusatz, externe Wärmequelle (vorhandener Kessel) wird nicht in System 3 verwendet, oder wenn CTC EcoMiniEl am Relaisaus- gang 230 V 1N~ angeschlossen ist. Mit externer Wärmequelle ist die Aufheizvorrichtung (Zusatzheizung) des Kessels gemeint.
  • Seite 74 1 muss die Heizkre- 230 V 1N~ ispumpe mit Dauer- ispumpe mit Dauer- Anschluss an Anschlussklemme: spannung angeschlossen spannung angeschlossen werden und nicht an CTC werden und nicht an CTC Phase: Pol A3 EcoLogic. EcoLogic. Nullleiter: Pol N Erde: Pol PE Kontrollieren Sie, ob die Pumpe korrekt angeschlossen ist, indem Sie diese im Menü...
  • Seite 75 CTC CLWi In System 6 wird die Heizkreispumpe 2 an die Pole A8, N und PE ang- eschlossen. In den anderen Systemen (11, 12) mit Untermischventil wird die Heizkreispumpe 2 parallel mit der Heizkreispumpe 1 an die Pole A3, N und PE angeschlossen.

  • Seite 76: Schutzkleinspannung (Fühler)

    CTC CLWi Schutzkleinspannung (Fühler) Der Fühler wird gemäss Prinzipzeichnung montiert. Nachfolgend werden die Fühler beschrieben. Raumfühler (RG) Anschluss an Raumfühlerkabel: CLWi: Raumfühler: Anschlussklemme Nr. B8 Nr. 1 Anschlusskl.-Nr. GND Nr. 2 Anschlusskl.-Nr. B9 Nr. 4 Der Raumfühler muss im Gebäude an einem offenen Platz mit guter Luft- zirkulation montiert werden, an dem eine massgebliche Temperatur erwartet werden kann (nicht in der Nähe von Wärme- oder Kältequellen).
  • Seite 77 CTC CLWi Vorlauffühler FR Sys- Platzierung Am Rohr nach der Heizkreispumpe aber vor dem Umlenkventil. Am Rohr nach dem Elektrokessel. Am Rohr des Speichertanks. Am Vorlauf an das Heizsystem. Anm. Wenn ein externer Kessel als Zusatzheizung benutzt wird, muss der Füh- ler nach dem Kessel, am Vorlauf an das Heizsystem, montiert werden.
  • Seite 78 CTC CLWi Nachtabsenkung/EW-Sperre In Menü Fachmann/Einstellungen/Fernbedienung wird NA für Nachtabsen- kung und EW für EW-Sperre gewählt, je nachdem, welche Funktion gewünscht wird. Wenn EW gewählt wird, werden Kompressor und Zusatzheizung blockiert, wenn NA gewählt wird, wird die Vorlauf-/Raumtemperatur auf den einges- tellten Wert gesenkt.

  • Seite 79: Kompressorsteuerkarte

    CTC CLWi Kompressorsteuerkarte Die Abdeckung des Elektroschrankes befi ndet sich hinter der unteren Frontabdeckung der CLWi. Der Kompressor, Ventilator und Druckwächter sind an die Kompressorkarte im Elektroschrank angeschlossen. Die Information wird von der Kom- pressorkarte zur Displaykarte gesendet. Menübeschreibung Wenn die Taste ”OK” 3 s gedrückt wird, kehrt das System von der Normalanzeige zum Menü...
  • Seite 80 CTC CLWi Elektroschrank Die folgende Figur zeigt die Position der Hauptkomponenten des Elek- troschrankes. Relaiskarte Display Aufkleber Thermostate Schütz Platine Anschlussklemmen Anschlussklemmen Für den Installateur...
  • Seite 81 CTC CLWi Anschlussklemme, X1 L1 L2 L3 N PE 1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18 400 V 3N~ Kleinspannung Ausrüstung Pol-Nr. Anmerkung Ausrüstung Pol-Nr. Anmerkung Druckwächter ND Netzanschluss Druckwächter HD Heissgasfühler...

  • Seite 82: Für Den Installateur

    CTC CLWi Anschlussklemme, Platine Anschlussklemme, Anschluss an Pumpen, Mischer, Ventile und mögl. Signal an einen externen Kessel (Zusatzheizung). 230 V 1N~ Anschlussklemme, Anschluss an Fühler. Kleinspannung / Low voltage Kleinspannung / Low voltage 230 V 1N~ Ausrüstung Pol-Nr. Anmerkung Ausrüstung Pol-Nr.
  • Seite 83 CTC CLWi Fühlerfehler Wenn die CLWi einen Fühlerfehler anzeigt, kontrollieren, ob der Fühler, der im unter gewählten System verwendet Fachmann/Einstellungen/Systemtyp wird, korrekt angeschlossen ist. Fühler Anschluss- klemme CLWi Speich. 1 (B4u) B1, B2 Speich. 2 (B4o) B3, B4 Raum (B13)

  • Seite 84: Erste Inbetriebnahme

    CTC CLWi Erste Inbetriebnahme Die CTC CLWi kann ohne Installation eines Raumfühlers in Betrieb genom- men werden, in diesem Fall reguliert die eingestellte Kurve die Wärme. Deaktivieren Sie die Funktion Raumfühler im Menü Fachmann/Einstell- ungen. Der Fühler kann jedoch immer für die Alarmdiodenfunktion montiert werden.

  • Seite 85: Kontrolle Der Installation

    CTC CLWi Betriebsmodus bei Inbetriebnahme. Wenn die CLWi zum ersten Mal in Betrieb genommen wird, ist der Kom- pressor im Menü: Fachmann->Einstellungen Zeile: Wärmepumpe->gesperrt. Daher startet die CLWi in Aktuelle Betriebsinfo->Status: Zusatz. Wenn der Kompressor erlaubt ist, startet die CLWi imStatus WP.

  • Seite 86: Schaltplan Clwi 9, 13

    CTC CLWi Schaltplan CLWi 9, 13 DISPLAY NET CABLE K3-CONTACTOR E11-RESERV HEAT IMMERSION HEATER THERMOSTAT PCB CONTROLLER ACK SENSOR LOWER ACK SENSOR UPPER PLEASE NOTE: PRINCIPAL DRAWING ONLY! SMOKE GAS SENSOR TRANS- FORMER EXTERNAL CONTROLLER LARM 230V 15 V ROOM SENSOR...
  • Seite 87 CTC CLWi PE N 200/203 K2-CONTACTOR K1-CONTACTOR IMMERSION HEATER SAFTY THERMOSTAT 10/11 20/21 33/34 E10-SAFTY THERMOSTAT IMMERSION HEATER 6 KW BROWN SOFT 3 KW STARTER ENDSLEEVE BLACK LARM IN 100 LARM UT COMPRESSOR Für den Installateur...

  • Seite 88: Schaltplan Clwi 15

    CTC CLWi Schaltplan CLWi 15 DISPLAY NET CABLE K3-CONTACTOR E11-RESERV HEAT IMMERSION HEATER THERMOSTAT PCB CONTROLLER ACK SENSOR LOWER ACK SENSOR UPPER PLEASE NOTE: PRINCIPAL DRAWING ONLY! SMOKE GAS SENSOR TRANS- FORMER EXTERNAL CONTROLLER LARM 15 V 230V ROOM SENSOR...
  • Seite 89 CTC CLWi PE N K2-CONTACTOR 200/203 K1-CONTACTOR IMMERSION HEATER SAFTY THERMOSTAT 10/11 20/21 33/34 E10-SAFTY THERMOSTAT IMMERSION HEATER SOFTSTARTER TRAFO 6 KW LARM IN BROWN LARM UT 100/107 3 KW ENDSLEEVE BLACK K4 CONTAKTOR K5 CONTAKTOR PE L1 L2 COMPRESSOR...

  • Seite 90: Technische Daten

    CTC CLWi Technische Daten Typ/Bezeichnung Einheit CLWi 9 CLWi 13 CLWi 15 Heizleistung A2/W35/30 8,4 (momentan / 7,5 (total) Heizleistung A-10/W45/40 Kein EN 14511 Prüfpunkt Heizleistung A-7/W45/40 6,4 (momentan / 5,9 (total) Heizwassertemp min/max °C 20 / 55 Volumenstrom Kondensator (dt 7°C)

  • Seite 91: Abmessungen

    CTC CLWi Abmessungen Für den Installateur...
