  • Seite 1 162 106 26-1 2015-08-21 Nachhaltige Energielösungen weltweit Installations-, Wartungs- und Bedienungsanleitung CTC EcoAir 500M Modulierende Luft/Wasser-Wärmepumpe...
  • Seite 3 Installations- und Wartungsanleitung 162 106 26-1 2015-08-21 CTC EcoAir 500M Modulierende Luft/Wasser-Wärmepumpe...
  • Seite 4: Inhaltsverzeichnis

    Aufstellung der Wärmepumpe __________________________ Vorbereitung und Abfluss _______________________________ Kondenswasser _____________________________________________ Rohrinstallation __________________________________________________ Rohranschluss ______________________________________________ Beispiel für den Anschluss an einen CTC EcoZenith i250 L __________________________________________________________ Umwälzpumpe – Wärmeträger _________________________ Druckdifferenzdiagramm CTC EcoAir 510M _______ Druckdifferenzdiagramm CTC EcoAir 520M _______ Elektrische Installation...
  • Seite 5: Allgemeine Informationen

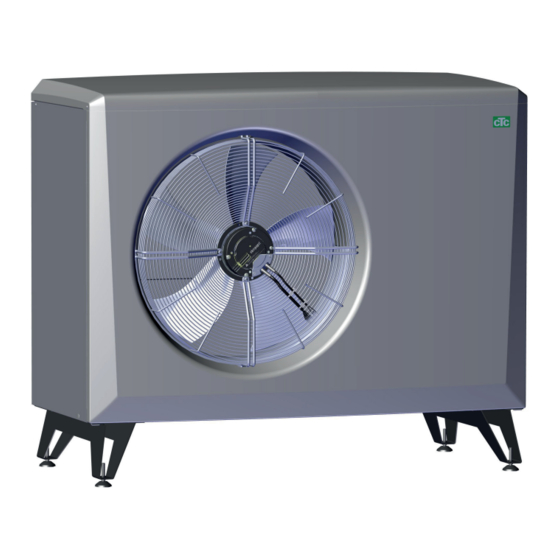

    Ihrem Haus nutzt. Die Wärmepumpe funktioniert mit Wärmepumpe und der Ladepumpe erfolgt über den Außentemperaturen bis -22°C. CTC EcoZenith i250. Die CTC EcoAir 500M ist für hohe Leistungen bei Die CTC EcoAir 500M muss an den CTC EcoZenith geringem Schallpegel ausgelegt. Die Wärmepumpe i250 angeschlossen werden.
  • Seite 6: Checkliste

    Installations- und Wartungshandbuch an den Kunden ausgehändigt. † Heizsystem prüfen und auffüllen † Informationen über Feineinstellung † Störungshinweise. † Funktionsprüfung der montierten Sicherheitsventile † Informationen zur Vorgehensweise bei der Fehlerregistrierung. † ______________________________________ ______________________________________ Datum / Kunde Datum / Installateur CTC EcoAir 500M...
  • Seite 7: Wichtig - Bitte Nicht Vergessen

    • Stellen Sie sicher, dass die Umwälzpumpe adäquat für die Wasserförderung zur Wärmepumpe ausgelegt ist. • CTC EcoAir 520M darf nicht über den CTC EcoZenith i250 bestromt werden. Der Anlage ist ein Sicherungsautomat vorzuschalten. • Die CTC EcoAir 500M darf nur im Innenbereich an den CTC EcoZenith i250 angeschlossen werden.
  • Seite 8: Sicherheitsvorschriften

    • Vor jedweden Arbeiten am Gerät muss der allpolige Sicherheitsschalter ausgeschaltet werden. • Ist bereits ein Erdschlussnetztrennschalter vorhanden, muss auch die CTC EcoAir mit einem eigenen Erdschlussnetztrennschalter mit Ein-/Aus- Verzögerung versehen werden. • Das Produkt darf nicht mit Wasser gespült werden.
  • Seite 9 Allgemeine Informationen CTC EcoAir 500M...
  • Seite 10: Technische Daten

    * Der angegebene Schallpegel ist ein Richtwert, da dieser Wert sowohl von der Drehzahl des Kompressors und des Ventilators als auch von der Umgebung beeinflusst wird. Der obere Wert entspricht 100% reflektierendem Boden und Wänden (glatter Beton). Werte gemäß EN12102 bei A7/W35. CTC EcoAir 500M...
  • Seite 11: Abmessungen

    Allgemeine Informationen Abmessungen Kondensatwanne G1-¼" CTC EcoAir 510M CTC EcoAir 520M 1155 1285 1245 1375 1080 1180 Ø28 Ø28 CTC EcoAir 500M...
  • Seite 12: Kältemittelsystem

    Allgemeine Informationen Kältemittelsystem Kältemittelsystem CTC EcoAir 510M Ventilator Verdampfer Luft Abtaufühler (B16) Sauggasfühler (B22) Fühler Niederdruck (B10) Kompressor Heißgasfühler (B21) Hochdruckpressostat 10. Fühler Hochdruck (B100) 11. Vierwegeventil 12. Kondensator 13. Vorlauffühler (B1) 14. Rücklauffühler (B7) 15. Trockenfilter 16. Schrader 17. Expansionsventil 18.
  • Seite 13: Betriebsbereich

    Allgemeine Informationen Betriebsbereich Die Steuerung für die CTC EcoAir 500M überwacht das System und gewährleistet, dass der Betriebsbereich nicht überschritten wird. Die Abbildung zeigt den Betriebsbereich bei 50 U/s. rps. Vorlauf Cº Außentemperatur Cº CTC EcoAir 500M...
  • Seite 14: Anordnung Der Komponenten

    Allgemeine Informationen Anordnung der Komponenten Anordnung der Komponenten CTC EcoAir 510M CTC EcoAir 500M...
  • Seite 15 Allgemeine Informationen Anordnung der Komponenten CTC EcoAir 510M EMI-Filter 16. Vorlauffühler Ventilator 17. Entlüftungsnippel/Wasser Frequenzumwandler 18. Expansionsventil Abtaufühler im Verdampfer 19. Anschlusskasten Typenschild mit Seriennummer usw. 20. Kommunikation Kompressor 21. Heißgasfühler Hochdruckpressostat 22. Kommunikationsanschluss Sauggasfühler 23. Außensensor Fühler Hochdruck 24. Einspeisung Gerät 10.
  • Seite 16: Anordnung Der Komponenten Ctc Ecoair 520M

    Allgemeine Informationen Anordnung der Komponenten CTC EcoAir 520M CTC EcoAir 500M...
  • Seite 17 Allgemeine Informationen Anordnung der Komponenten CTC EcoAir 520M EMI-Filter 16. Vorlauffühler Ventilator 17. Entlüftungsnippel/Wasser Frequenzumwandler 18. Expansionsventil Abtaufühler im Verdampfer 19. Anschlusskasten Typenschild mit Seriennummer usw. 20. Kommunikation Kompressor 21. Heißgasfühler Hochdruckpressostat 22. Kommunikationsanschluss Sauggasfühler 23. Außensensor Fühler Hochdruck 24. Einspeisung Gerät 10.
  • Seite 18: Montage

    Gabelstaplers oder Hebebändern, die rund um die Palette angebracht werden, erfolgen. HINWEIS! Nur anwenden, sofern die Verpackung noch nicht entfernt wurde. • CTC EcoAir 520M darf nicht über den CTC EcoZenith i250 bestromt werden. • Der Anlage ist ein Sicherungsautomat vorzuschalten.
  • Seite 19: Aufstellung Der Wärmepumpe

    Allgemeine Informationen Aufstellung der Wärmepumpe • Die CTC EcoAir 500M wird in der Regel an einer Außenwand >0.4 m aufgestellt. • Die CTC EcoAir 500M verfügt über eine werkseitig installierte >1 m >0.4 m Kondensatwanne, von der das Kondenswasser in eine unterirdischen Abwasserleitung, einen Wasserabzugskanal an der Oberfläche, in ein...
  • Seite 20: Vorbereitung Und Abfluss

    Maßen des Pumpengestells entspricht. • Blöcke mit einer Wasserwaage ausrichten. • Blöcke für optimalen Abfluss mit Schotter umgeben. Feuchtigkeitssperre, 451/551 mm Mittenabstand 1155/1285 mm Feuchtigkeitssperre, zum Hausfundament. Betonblöcke 1285 1285 Grober Schotter, ca. 70-100 cm tief. CTC EcoAir 500M...
  • Seite 21: Kondenswasser

    Anschlussdurchmesser: 42 mm. • Als Frostschutz sollte ein Heizkabel (als Zubehörteil erhältlich) in der Rohrleitung verlegt werden. Das Heizkabel wird im elektrischen Schaltschrank der CTC EcoAir 500M angeschlossen. (Von einem konzessionierten Elektriker unter Beachtung der einschlägigen Vorschriften durchführen lassen). • Bei unterkellerten Häusern empfiehlt es sich, das Kondenswasser zu einem im Haus gelegenen Ablauf zu führen (Verlegung gemäß...
  • Seite 22: Rohrinstallation

    Rohranschluss • Mindestabmessungen Rohrleitungen: CTC EcoAir 510M mit 22 mm Kupferrohr bzw. CTC EcoAir 520M mit 28 mm Kupferrohr mit der Wärmepumpe verbinden. Bei hohem Druckabfall durch lange Rohrleitungen etc. kann die Zirkulationspumpe (G11) durch CTC Artikel-Nr. 586988301 (15-75 130) ersetzt werden, um den Durchflussanforderungen gerecht zu werden.
  • Seite 23: Beispiel Für Den Anschluss An Einen Ctc Ecozenith I250 L

    Allgemeine Informationen Beispiel für den Anschluss an einen CTC EcoZenith i250 L An der rechten hinteren Kante des CTC EcoZenith i250 L sind Rohrleitungen für den Anschluss der Wärmepumpe vorgesehen. Der untere Anschluss der Wärmepumpe wird mit dem rechten Anschluss verbunden (von vorne gesehen), damit Wasser zur Wärmepumpe gepumpt wird.
  • Seite 24: Umwälzpumpe - Wärmeträger

    Allgemeine Informationen Umwälzpumpe – Wärmeträger Die Pumpe befördert die Wärme von der EcoAir zum CTC EcoZenith. Bei Außentemperaturen unter + 2°C läuft die Pumpe zum Schutz vor Einfrieren im Dauerbetrieb. Wurde das Produkt in einem Umfeld installiert, in dem es zu Stromausfällen kommen kann, empfiehlt es sich, für die Ladepumpe einen...
  • Seite 25: Elektrische Installation

    Verzögerung versehen werden. Elektrische Installation 400 V 3N~ Die CTC EcoAir 500M ist an ein Netz mit 400 V 3N~ 50 Hz anzuschließen und mit einer Schutzerde zu versehen. Das Produkt wird mit einem 2 m langen werkseitig vormontierten Stromkabel geliefert.
  • Seite 26: Schaltplan 400 V 3N~ (A3)

    Allgemeine Informationen Schaltplan 400 V 3N~ (A3) CTC EcoAir 500M...
  • Seite 27 Allgemeine Informationen CTC EcoAir 500M...
  • Seite 28: Schaltplan 400 V 3N~ (A4)

    Allgemeine Informationen Schaltplan 400 V 3N~ (A4) CTC EcoAir 500M...
  • Seite 29: Teileliste

    Allgemeine Informationen Teileliste Platine Display (CTC EcoZenith) Relais/Hauptplatine WP-Steuerplatine Frequenzumwandler Vorlauffühler Rücklauffühler Außensensor Abtaufühler Heißgasfühler Sauggasfühler B100 Fühler Hochdruck B101 Fühler Niederdruck Kondensator Kompressor (1-phasig) Kondensator Kompressorheizung Heizung Kondensatwanne Heizkabel (optional) Sicherung (optional) allpoliger Schalter Hochdruckpressostat Spule Kompressor Ventilator Reihenklemme...
  • Seite 30: Sensordaten

    Allgemeine Informationen Givare 22kΩ, framledning/ retur 2,5m CTC EcoAir 105-125, EcoEl, Excellent II CTC EcoHeat, EcoLogic, EcoZenith Sensordaten nslutning av CTC EcoFlex, EasyFlex, V40 Lambda * 378 583742308 6210120 394:- NTC 22 kΩ Heißgasfühler Sauggasfühler NTC 22 kΩ Heißgasfühler Sauggasfühler gas sensor NTC 22 kΩ...
  • Seite 31: Erstinbetriebnahme

    Schalten Sie die Stromversorgung für die Wärmepumpe ein, indem Sie den Betriebsschalter (Hauptschalter) einschalten. Kontrollieren Sie, nach Erwärmung des Systems, ob alle Anschlüsse dicht sind, die einzelnen Systeme entlüftet wurden, die Wärme in das System eingespeist wird und alle angeschlossenen Warmwasserhähne mit Warmwasser versorgt werden. CTC EcoAir 500M...
  • Seite 32: Betrieb Und Wartung

    Tagen (abhängig vom Systemtyp) und füllen Sie bei Bedarf Wasser nach. Abtauung Die CTC EcoAir 500M verfügt über eine Heißgas-Abtauvorrichtung. Die Wärmepumpe überprüft laufend, ob abgetaut werden muss und startet ggf. den Abtauvorgang, hält den Ventilator an und schaltet das Vierwegeventil, damit das heiße Gas zum Verdampfer geführt wird.
  • Seite 33 Griffs an der Abdeckplatte und Herausziehen gereinigt und kontrolliert werden. Kondensatwanne und -ablauf Die EcoAir kann mit einem Heizkabel, das als Zubehör erhältlich ist, ausgestattet werden. Das Kabel wird am Ablauf der Kondensatwanne installiert, um ein Einfrieren desselben zu vermeiden. CTC EcoAir 500M...
  • Seite 34: Fehlersuche / Behebungsmaßnahmen

    Allgemeine Informationen 7. Fehlersuche / Behebungsmaßnahmen Die CTC EcoAir 500M ist für einen zuverlässigen Betrieb, höchsten Komfort und eine lange Lebensdauer konzipiert. Im Folgenden finden Sie verschiedene Tipps, die Ihnen im Falle einer Fehlfunktion weiterhelfen können. Im Falle eines Fehlers sollten Sie sich stets mit dem Fachbetrieb in Verbindung setzen, der Ihnen die Wärmepumpe installiert hat.
  • Seite 35: Konformitätserklärung

    Försäkran om överensstämmelse Déclaration de conformité Konformitätserklärung Declaration of conformity Konformitätserklärung Enertech AB Box 313 S-341 26 LJUNGBY försäkrar under eget ansvar att produkten, confi rme sous sa responsabilité exclusive que le produit, declare under our sole responsibility that the product, erklären in alleiniger Verantwortung, dass das Produkt, Modell EA510M+EZi250 Modell EA520M...
  • Seite 40 Enertech AB. PO Box 309 SE-341 26 Ljungby Schweden. www.ctc.se, www.ctc-heating.com...
