Inhaltszusammenfassung für CTC EcoZenith C 530
- Seite 1 161 506 73-4 2015-11-16 Providing sustainable energy solutions worldwide Installations-, Wartungs- und Bedienungsanleitung CTC EcoZenith C 530 l 510 WICHTIGER HINWEIS VOR DER VERWENDUNG SORGFÄLTIG LESEN FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN...
- Seite 3 Installations- und Wartungshandbuch 161 506 73-4 2015-11-16 CTC EcoZenith C 530 l 510...
-
Seite 4: Inhaltsverzeichnis
Inhalt FÜR DEN EIGENTÜMER Willkommen __________________________________________________________________ Wichtig - nicht vergessen! ___________________________________________ Sicherheitsanleitungen ________________________________________________ Heißwasser ___________________________________________________________ CTC EcoZenith C 530 Aufbau _____________________________ CTC EcoZenith 510 Aufbau ________________________________ Betrieb und Wartung _________________________________________ Sicherheitsventil _______________________________________________ Entleeren des Tanks _________________________________________ Betriebsstopp __________________________________________________ Geräuschprobleme ___________________________________________ FÜR DEN INSTALLATIONSTECHNIKER... -
Seite 5: Für Den Eigentümer

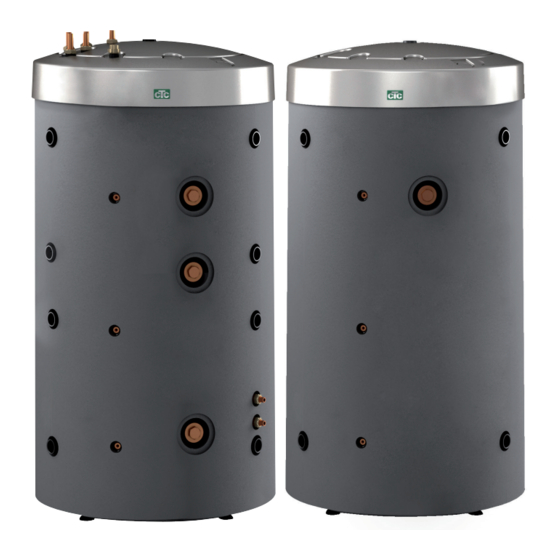

Für den Eigentümer Für den Eigentümer Willkommen Sie sind nun der Eigentümer eines CTC EcoZenith C 530 oder CTC EcoZenith 510. CTC EcoZenith C 530 ist ein Puffertank mit einem Volumen von über 500 Litern und hat neben anderen Funktionen eingebaute Solar- und Heißwasserspulen zum Beispiel für den Gebrauch als erster Tank in einem... -
Seite 6: Wichtig - Nicht Vergessen
Befolgen Sie die folgenden Sicherheitsanleitungen, wenn Sie mit dem CTC EcoZenith C 530 und 510 umgehen, installieren und verwenden: • Spülen Sie den CTC EcoZenith C 530 und 510 nicht mit Wasser ab. • Wenn Sie das Gerät mit Tragösen oder Ähnlichem verwenden, stellen Sie sicher, dass das Hubgerät, Bolzenösen und andere Teile nicht... -
Seite 7: Heißwasser
Für den Eigentümer Heißwasser Der CTC EcoZenith C 530 enthält insgesamt etwa 40 Meter gerippte Kupferspulen zum Heizen des Wassers. Diese heizen das Wasser durch den tiefer liegenden Tank vor und leiten es durch den oberen Tank, damit auf die Endtemperatur erhöht werden kann. -
Seite 8: Ctc Ecozenith C 530 Aufbau
Heizquellen wie an elektrische, Gas-, Öl- oder Pellets- Boiler angeschlossen werden. Gerippte Spule für Heißwasser Die Wärme eines Holz-Boilers CTC EcoZenith C 530 ist mit einer wird ebenfalls in diesen Teil großzügig bemessenen, gerippten eingeführt. Die Verbindungen sind Kupferspule ausgestattet; es ist... -
Seite 9: Ctc Ecozenith 510 Aufbau
Anbringen von Heizpatronen vorbereitet (Heizpatronen sind Zubehör) Verbindungen Die Verbindungen sind symmetrisch und an beiden Seiten Isolierung das Tanks angebracht. Der Tank ist mit 90 mm dickem, umspritzten Polyurethan-Schaum isoliert, um den Wärmeverlust zu minimieren. CTC EcoZenith C 530 l 510... -
Seite 10: Betrieb Und Wartung
Für den Eigentümer 4. Betrieb und Wartung Sobald Ihr neuer CTC EcoZenith C 530 oder 510 installiert wurde, sollten Sie zusammen mit dem Installationstechniker sicher stellen, dass die Installation optimal ist. Lassen Sie sich vom Techniker zeigen, wie er funktioniert und wie er gewartet werden muss. -
Seite 11: Für Den Installationstechniker
Transport Transportieren Sie das Gerät bis zum Aufstellungsort, bevor Sie die Verpackung entfernen. Behandeln Sie den CTC EcoZenith C 530 und 510 auf eine der folgenden Weisen: • Gabelstapler • Huböse, welche sich im Sockel in der Mitte oben am Tank befindet. - Seite 12 Für den Installationstechniker Auspacken Sobald sich der CTC EcoZenith C 530 oder 510 am Aufstellungsort befinden, kann die Verpackung entfernt werden. Achten Sie darauf, dass das Gerät nicht während des Transports beschädigt wurde. Informieren Sie den Frachtführer über jeglichen Transportschaden. Achten Sie auch darauf, dass die Lieferung komplett ist und mit der unten stehenden Liste übereinstimmt.
- Seite 13 Befestigung der hinteren Isolierung und oberen Haube Die Abschnitte der hinteren Isolierung und die obere Haube sollten angebracht werden, bevor der CTC EcoZenith C 530 oder 510 vor eine Wand oder in eine Ecke gestellt wird, damit Rohr und elektrische Leitungen angeschlossen werden können.
- Seite 14 Bringen Sie den Plastikaufsatz vorne an und kippen Sie ihn nach hinten, damit er unter dem Bedienteil des Mischventils fixiert werden kann. Stecken Sie die 4 mitgelieferten zinkgrauen Schrauben in die vorbereiteten Löcher. Achten Sie darauf, dass der Aufsatz an der Vorderseite ausgerichtet ist. CTC EcoZenith C 530 l 510...
-
Seite 15: Rohrinstallation
Expansionsrohr. Entleerungsventil Bringen Sie das Entleerungsventil (separat verpackt) an eine der niedrigeren Verbindungen CTC EcoZenith C 530 / 510 an. Der Adapter für dies liegt in der Verpackung. Das Entleerungsventil kann auch an ein niedrig liegendes Rohr angeschlossen werden. Manometer– Systemdruck Bringen Sie einen Manometer an das Expansionsrohr oder an das Rücklaufrohr des Radiators an. -
Seite 16: Technische Daten
Maximaler Betriebsdruck - Tank Maximaler Betriebsdruck - Heißwasserspule Heißwasserspule (gerippt) 2 x 18,6 Heißwasserspulenkreislauf (gerippt) Solarspule (gerippt) Druckabfalldiagramm - Heißwasserspulen Tryckfallsdiagram varmvattenslingor Fluss [L/Min] Flöde [l/min] Tryckfallsdiagram solslinga Druckabfalldiagramm - Solarspule Fluss [L/Min] Flöde [l/min] CTC EcoZenith C 530 l 510... -
Seite 17: Abmessungen
Isolierung, G 1” int) Expansionsgefäß/Oberer Ansch./ Heizpatronenanschluss, G 2” int Hubsockel, G 1 1/4” int 10. Heizpatronenanschluss, G 2” int Heizpatronenanschluss, G 2” int 11. Tasche für Temperatursensor, Ø6,5 mm 11. Tasche für Temperatursensor, Ø6,5 mm CTC EcoZenith C 530 l 510... -
Seite 18: Konformitätserklärung
EN 10 204, 3.1B:2005 EN 15614-1:2004 EN 60335-1, 2-21 EN 10 025-1, -2, S 235 Jr-G2:2004 EN 1418 EN 50366:2002, +A1 Detailed ecodesign information can be downloaded at: www.ctc.se/ecodesign Ljungby 2015-09-02 Joachim Carlsson Technical Manager CTC EcoZenith C 530 l 510... - Seite 20 Enertech AB. P.O Box 309 SE-341 26 Ljungby Sweden. www.ctc.se, www.ctc-heating.com...
