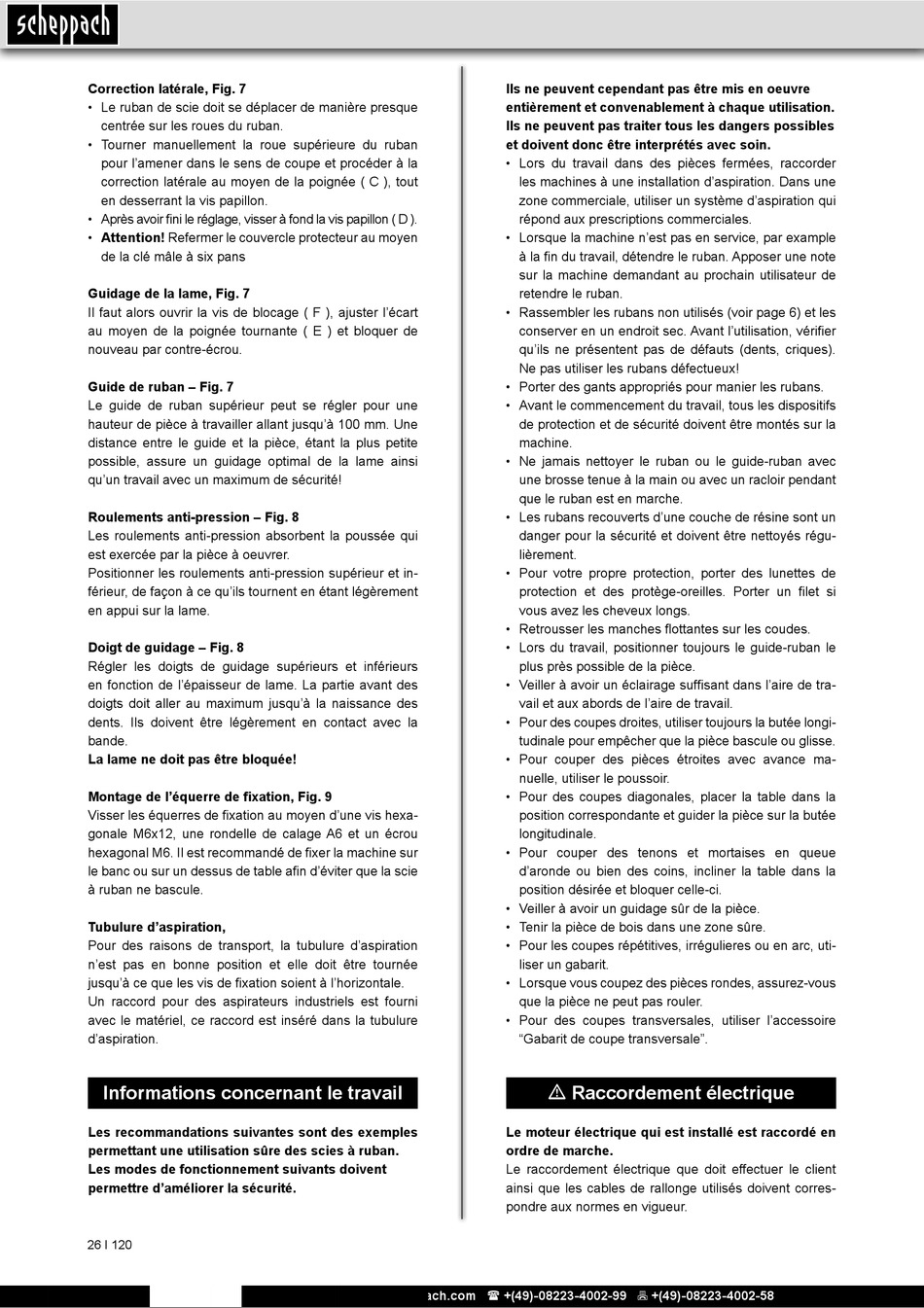

Correction latérale, Fig. 7
• Le ruban de scie doit se déplacer de manière presque
centrée sur les roues du ruban.
• Tourner manuellement la roue supérieure du ruban
pour l'amener dans le sens de coupe et procéder à la
correction latérale au moyen de la poignée ( C ), tout
en desserrant la vis papillon.
• Après avoir fini le réglage, visser à fond la vis papillon ( D ).
• Attention! Refermer le couvercle protecteur au moyen
de la clé mâle à six pans
Guidage de la lame, Fig. 7
Il faut alors ouvrir la vis de blocage ( F ), ajuster l'écart
au moyen de la poignée tournante ( E ) et bloquer de
nouveau par contre-écrou.
Guide de ruban – Fig. 7
Le guide de ruban supérieur peut se régler pour une
hauteur de pièce à travailler allant jusqu'à 100 mm. Une
distance entre le guide et la pièce, étant la plus petite
possible, assure un guidage optimal de la lame ainsi
qu'un travail avec un maximum de sécurité!
Roulements anti-pression – Fig. 8
Les roulements anti-pression absorbent la poussée qui
est exercée par la pièce à oeuvrer.
Positionner les roulements anti-pression supérieur et in-
férieur, de façon à ce qu'ils tournent en étant légèrement
en appui sur la lame.
Doigt de guidage – Fig. 8
Régler les doigts de guidage supérieurs et inférieurs
en fonction de l'épaisseur de lame. La partie avant des
doigts doit aller au maximum jusqu'à la naissance des
dents. Ils doivent être légèrement en contact avec la
bande.
La lame ne doit pas être bloquée!
Montage de l'équerre de fixation, Fig. 9
Visser les équerres de fixation au moyen d'une vis hexa-
gonale M6x12, une rondelle de calage A6 et un écrou
hexagonal M6. Il est recommandé de fixer la machine sur
le banc ou sur un dessus de table afin d'éviter que la scie
à ruban ne bascule.
Tubulure d'aspiration,
Pour des raisons de transport, la tubulure d'aspiration
n'est pas en bonne position et elle doit être tournée
jusqu'à ce que les vis de fixation soient à l'horizontale.
Un raccord pour des aspirateurs industriels est fourni
avec le matériel, ce raccord est inséré dans la tubulure
d'aspiration.
Informations concernant le travail
Les recommandations suivantes sont des exemples
permettant une utilisation sûre des scies à ruban.
Les modes de fonctionnement suivants doivent
permettre d'améliorer la sécurité.
26 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Ils ne peuvent cependant pas être mis en oeuvre
entièrement et convenablement à chaque utilisation.
Ils ne peuvent pas traiter tous les dangers possibles
et doivent donc être interprétés avec soin.
• Lors du travail dans des pièces fermées, raccorder
les machines à une installation d'aspiration. Dans une
zone commerciale, utiliser un système d'aspiration qui
répond aux prescriptions commerciales.
• Lorsque la machine n'est pas en service, par example
à la fin du travail, détendre le ruban. Apposer une note
sur la machine demandant au prochain utilisateur de
retendre le ruban.
• Rassembler les rubans non utilisés (voir page 6) et les
conserver en un endroit sec. Avant l'utilisation, vérifier
qu'ils ne présentent pas de défauts (dents, criques).
Ne pas utiliser les rubans défectueux!
• Porter des gants appropriés pour manier les rubans.
• Avant le commencement du travail, tous les dispositifs
de protection et de sécurité doivent être montés sur la
machine.
• Ne jamais nettoyer le ruban ou le guide-ruban avec
une brosse tenue à la main ou avec un racloir pendant
que le ruban est en marche.
• Les rubans recouverts d'une couche de résine sont un
danger pour la sécurité et doivent être nettoyés régu-
lièrement.
• Pour votre propre protection, porter des lunettes de
protection et des protège-oreilles. Porter un filet si
vous avez les cheveux longs.
• Retrousser les manches flottantes sur les coudes.
• Lors du travail, positionner toujours le guide-ruban le
plus près possible de la pièce.
• Veiller à avoir un éclairage suffisant dans l'aire de tra-
vail et aux abords de l'aire de travail.
• Pour des coupes droites, utiliser toujours la butée longi-
tudinale pour empêcher que la pièce bascule ou glisse.
• Pour couper des pièces étroites avec avance ma-
nuelle, utiliser le poussoir.
• Pour des coupes diagonales, placer la table dans la
position correspondante et guider la pièce sur la butée
longitudinale.
• Pour couper des tenons et mortaises en queue
d'aronde ou bien des coins, incliner la table dans la
position désirée et bloquer celle-ci.
• Veiller à avoir un guidage sûr de la pièce.
• Tenir la pièce de bois dans une zone sûre.
• Pour les coupes répétitives, irrégulieres ou en arc, uti-
liser un gabarit.
• Lorsque vous coupez des pièces rondes, assurez-vous
que la pièce ne peut pas rouler.
• Pour des coupes transversales, utiliser l'accessoire
"Gabarit de coupe transversale".
m Raccordement électrique
Le moteur électrique qui est installé est raccordé en
ordre de marche.
Le raccordement électrique que doit effectuer le client
ainsi que les cables de rallonge utilisés doivent corres-
pondre aux normes en vigueur.
