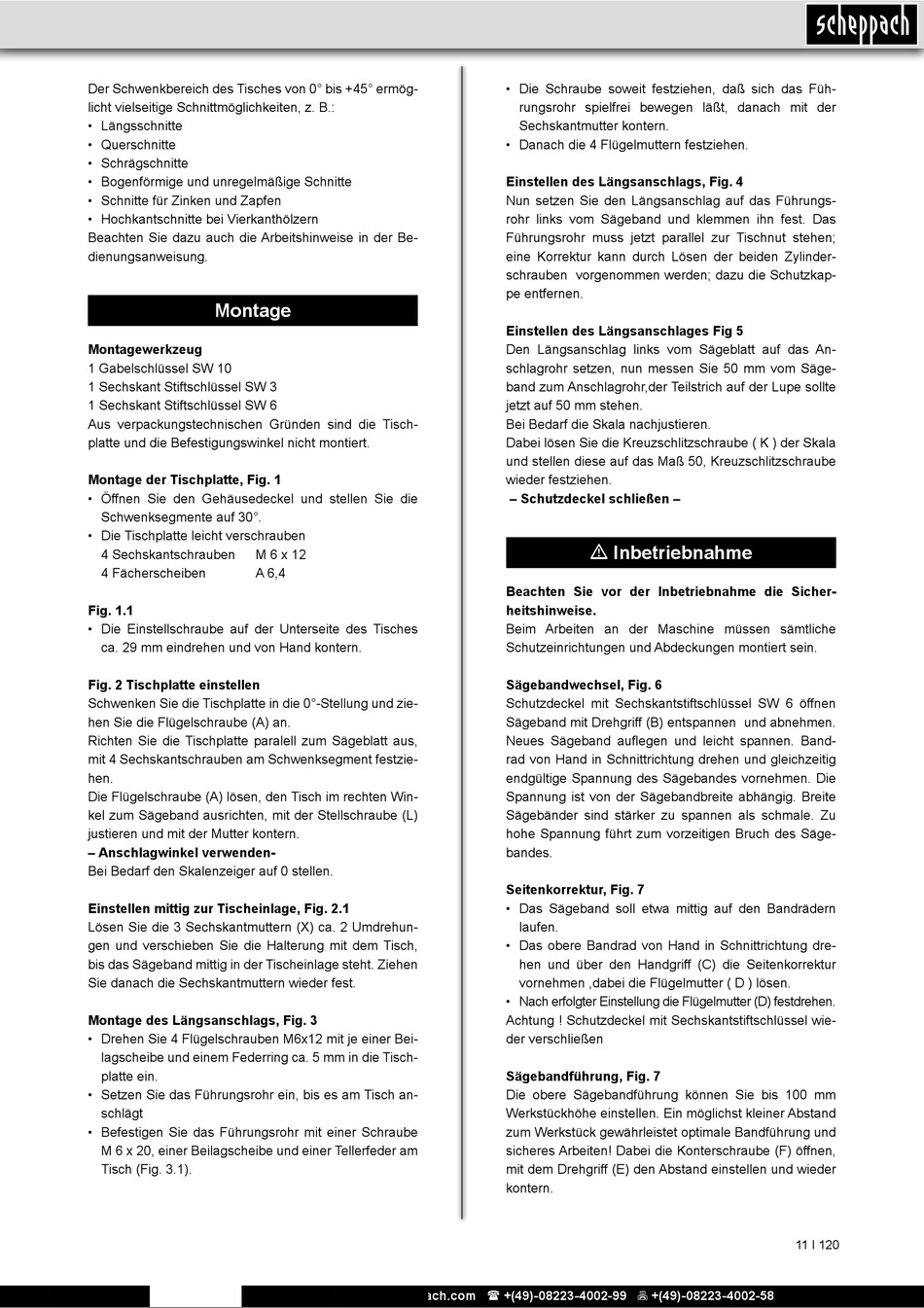

Montage - Scheppach 1901501901 Originalbetriebsanleitung

Der Schwenkbereich des Tisches von 0° bis +45° ermög-
licht vielseitige Schnittmöglichkeiten, z. B.:
• Längsschnitte
• Querschnitte
• Schrägschnitte
• Bogenförmige und unregelmäßige Schnitte
• Schnitte für Zinken und Zapfen
• Hochkantschnitte bei Vierkanthölzern
Beachten Sie dazu auch die Arbeitshinweise in der Be-
dienungsanweisung.

Montage

Montagewerkzeug
1 Gabelschlüssel SW 10
1 Sechskant Stiftschlüssel SW 3
1 Sechskant Stiftschlüssel SW 6
Aus verpackungstechnischen Gründen sind die Tisch-
platte und die Befestigungswinkel nicht montiert.
Montage der Tischplatte, Fig. 1
• Öffnen Sie den Gehäusedeckel und stellen Sie die
Schwenksegmente auf 30°.
• Die Tischplatte leicht verschrauben
4 Sechskantschrauben M 6 x 12
4 Fächerscheiben A 6,4
Fig. 1.1
• Die Einstellschraube auf der Unterseite des Tisches
ca. 29 mm eindrehen und von Hand kontern.
Fig. 2 Tischplatte einstellen
Schwenken Sie die Tischplatte in die 0°-Stellung und zie-
hen Sie die Flügelschraube (A) an.
Richten Sie die Tischplatte paralell zum Sägeblatt aus,
mit 4 Sechskantschrauben am Schwenksegment festzie-
hen.
Die Flügelschraube (A) lösen, den Tisch im rechten Win-
kel zum Sägeband ausrichten, mit der Stellschraube (L)
justieren und mit der Mutter kontern.
– Anschlagwinkel verwenden-
Bei Bedarf den Skalenzeiger auf 0 stellen.
Einstellen mittig zur Tischeinlage, Fig. 2.1
Lösen Sie die 3 Sechskantmuttern (X) ca. 2 Umdrehun-
gen und verschieben Sie die Halterung mit dem Tisch,
bis das Sägeband mittig in der Tischeinlage steht. Ziehen
Sie danach die Sechskantmuttern wieder fest.
Montage des Längsanschlags, Fig. 3
• Drehen Sie 4 Flügelschrauben M6x12 mit je einer Bei-
lagscheibe und einem Federring ca. 5 mm in die Tisch-
platte ein.
• Setzen Sie das Führungsrohr ein, bis es am Tisch an-
schlägt
• Befestigen Sie das Führungsrohr mit einer Schraube
M 6 x 20, einer Beilagscheibe und einer Tellerfeder am
Tisch (Fig. 3.1).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Die Schraube soweit festziehen, daß sich das Füh-
rungsrohr spielfrei bewegen läßt, danach mit der
Sechskantmutter kontern.
• Danach die 4 Flügelmuttern festziehen.
Einstellen des Längsanschlags, Fig. 4
Nun setzen Sie den Längsanschlag auf das Führungs-
rohr links vom Sägeband und klemmen ihn fest. Das
Führungsrohr muss jetzt parallel zur Tischnut stehen;
eine Korrektur kann durch Lösen der beiden Zylinder-
schrauben vorgenommen werden; dazu die Schutzkap-
pe entfernen.
Einstellen des Längsanschlages Fig 5
Den Längsanschlag links vom Sägeblatt auf das An-
schlagrohr setzen, nun messen Sie 50 mm vom Säge-
band zum Anschlagrohr,der Teilstrich auf der Lupe sollte
jetzt auf 50 mm stehen.
Bei Bedarf die Skala nachjustieren.
Dabei lösen Sie die Kreuzschlitzschraube ( K ) der Skala
und stellen diese auf das Maß 50, Kreuzschlitzschraube
wieder festziehen.
– Schutzdeckel schließen –
m Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicher-
heitshinweise.
Beim Arbeiten an der Maschine müssen sämtliche
Schutzeinrichtungen und Abdeckungen montiert sein.
Sägebandwechsel, Fig. 6
Schutzdeckel mit Sechskantstiftschlüssel SW 6 öffnen
Sägeband mit Drehgriff (B) entspannen und abnehmen.
Neues Sägeband auflegen und leicht spannen. Band-
rad von Hand in Schnittrichtung drehen und gleichzeitig
endgültige Spannung des Sägebandes vornehmen. Die
Spannung ist von der Sägebandbreite abhängig. Breite
Sägebänder sind stärker zu spannen als schmale. Zu
hohe Spannung führt zum vorzeitigen Bruch des Säge-
bandes.
Seitenkorrektur, Fig. 7
• Das Sägeband soll etwa mittig auf den Bandrädern
laufen.
• Das obere Bandrad von Hand in Schnittrichtung dre-
hen und über den Handgriff (C) die Seitenkorrektur
vornehmen ,dabei die Flügelmutter ( D ) lösen.
• Nach erfolgter Einstellung die Flügelmutter (D) festdrehen.
Achtung ! Schutzdeckel mit Sechskantstiftschlüssel wie-
der verschließen
Sägebandführung, Fig. 7
Die obere Sägebandführung können Sie bis 100 mm
Werkstückhöhe einstellen. Ein möglichst kleiner Abstand
zum Werkstück gewährleistet optimale Bandführung und
sicheres Arbeiten! Dabei die Konterschraube (F) öffnen,
mit dem Drehgriff (E) den Abstand einstellen und wieder
kontern.
