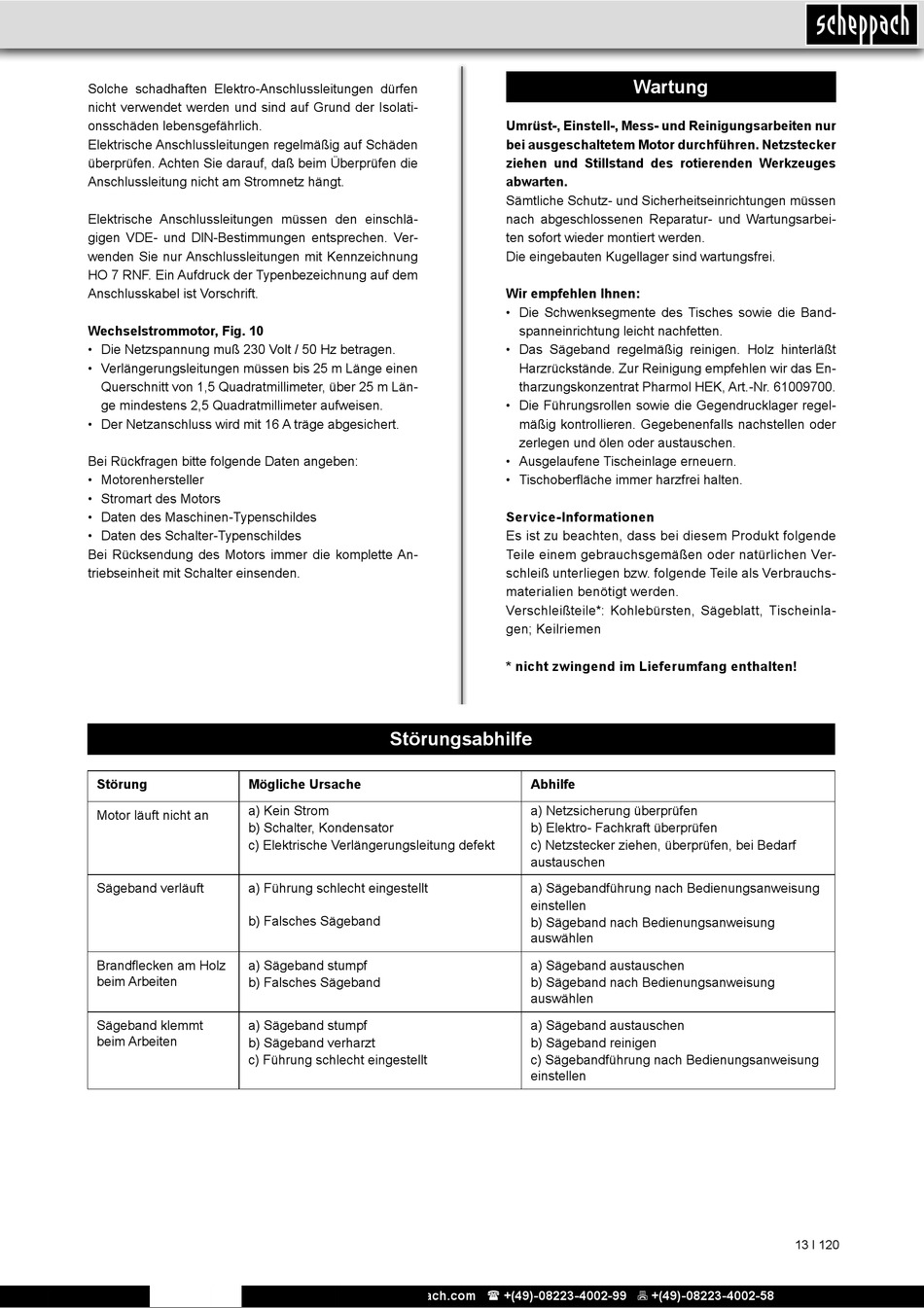

Solche schadhaften Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind auf Grund der Isolati-
onsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, daß beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DlN-Bestimmungen entsprechen. Ver-
wenden Sie nur Anschlussleitungen mit Kennzeichnung
HO 7 RNF. Ein Aufdruck der Typenbezeichnung auf dem
Anschlusskabel ist Vorschrift.
Wechselstrommotor, Fig. 10
• Die Netzspannung muß 230 Volt / 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen
Querschnitt von 1,5 Quadratmillimeter, über 25 m Län-
ge mindestens 2,5 Quadratmillimeter aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Schalter-Typenschildes
Bei Rücksendung des Motors immer die komplette An-
triebseinheit mit Schalter einsenden.
Störung Mögliche Ursache
a) Kein Strom
Motor läuft nicht an
b) Schalter, Kondensator
c) Elektrische Verlängerungsleitung defekt
Sägeband verläuft a) Führung schlecht eingestellt
b) Falsches Sägeband
Brandflecken am Holz a) Sägeband stumpf
beim Arbeiten
b) Falsches Sägeband
Sägeband klemmt a) Sägeband stumpf
beim Arbeiten
b) Sägeband verharzt
c) Führung schlecht eingestellt
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur
bei aus ge schaltetem Motor durchführen. Netzstecker
ziehen und Stillstand des rotierenden Werkzeuges
abwarten.
Sämtliche Schutz- und Sicherheitseinrichtungen müssen
nach abgeschlossenen Reparatur- und Wartungsarbei-
ten sofort wieder montiert werden.
Die eingebauten Kugellager sind wartungsfrei.
Wir empfehlen Ihnen:
• Die Schwenksegmente des Tisches sowie die Band-
spanneinrichtung leicht nachfetten.
• Das Sägeband regelmäßig reinigen. Holz hinterläßt
Harzrückstände. Zur Reinigung empfehlen wir das En-
tharzungskonzentrat Pharmol HEK, Art.-Nr. 61009700.
• Die Führungsrollen sowie die Gegendrucklager regel-
mäßig kontrollieren. Gegebenenfalls nachstellen oder
zerlegen und ölen oder austauschen.
• Ausgelaufene Tischeinlage erneuern.
• Tischoberfläche immer harzfrei halten.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgende
Teile einem gebrauchsgemäßen oder natürlichen Ver-
schleiß unterliegen bzw. folgende Teile als Verbrauchs-
materialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinla-
gen; Keilriemen
* nicht zwingend im Lieferumfang enthalten!
Störungsabhilfe
Abhilfe
a) Netzsicherung überprüfen
b) Elektro- Fachkraft überprüfen
c) Netzstecker ziehen, überprüfen, bei Bedarf
austauschen
a) Sägebandführung nach Bedie nungs an weisung
einstellen
b) Sägeband nach Bedienungsanweisung
auswählen
a) Sägeband austauschen
b) Sägeband nach Bedienungsanweisung
auswählen
a) Sägeband austauschen
b) Sägeband reinigen
c) Sägebandführung nach Bedienungsan weisung
einstellen

Wartung
