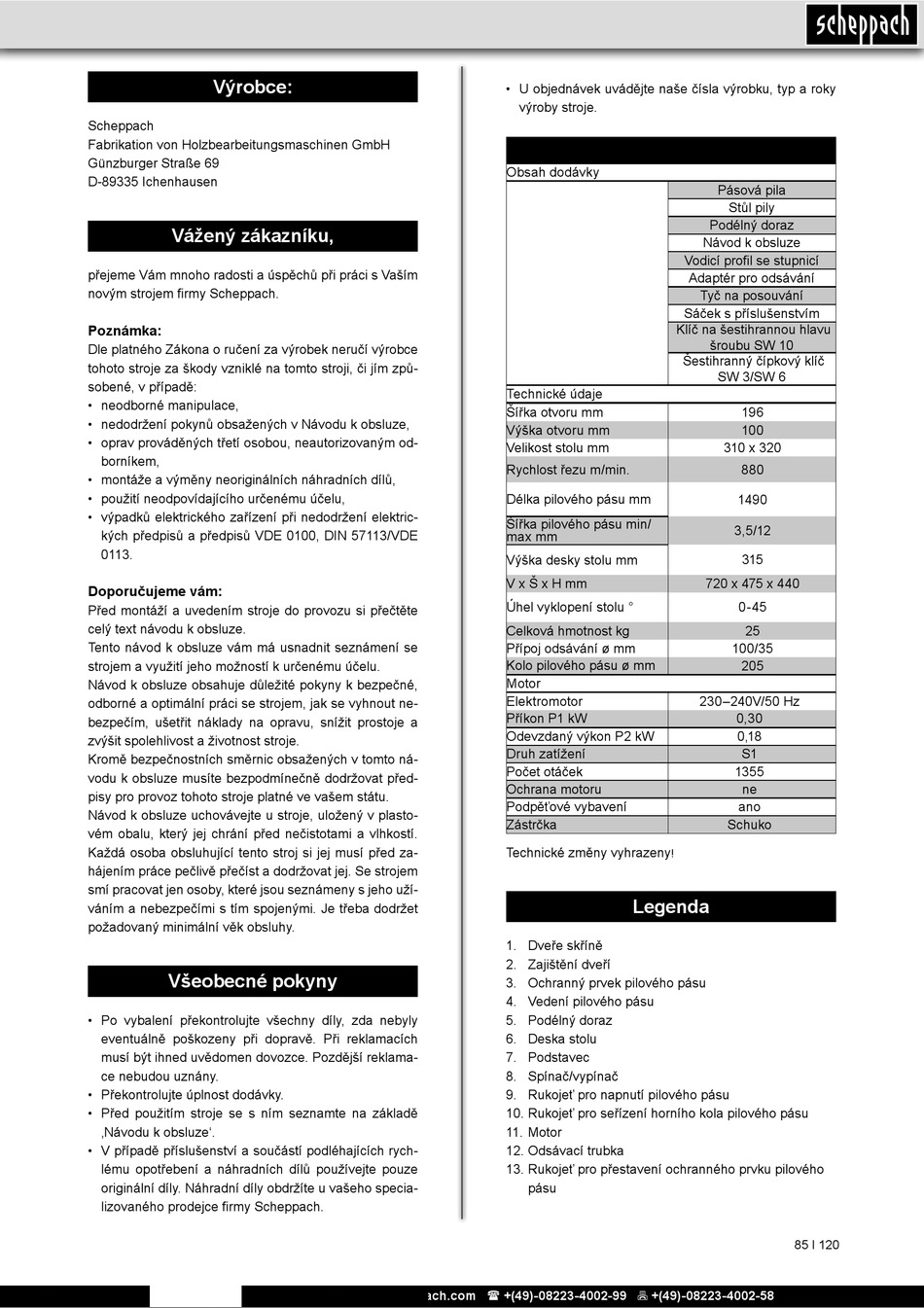

Vážený Zákazníku; Všeobecné Pokyny - Scheppach 1901501901 Originalbetriebsanleitung

Výrobce:
Scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku,
přejeme Vám mnoho radosti a úspěchů při práci s Vaším
novým strojem firmy Scheppach.
Poznámka:
Dle platného Zákona o ručení za výrobek neručí výrobce
tohoto stroje za škody vzniklé na tomto stroji, či jím způ-
sobené, v případě:
• neodborné manipulace,
• nedodržení pokynů obsažených v Návodu k obsluze,
• oprav prováděných třetí osobou, neautorizovaným od-
borníkem,
• montáže a výměny neoriginálních náhradních dílů,
• použití neodpovídajícího určenému účelu,
• výpadků elektrického zařízení při nedodržení elektric-
kých předpisů a předpisů VDE 0100, DIN 57113/VDE
0113.
Doporučujeme vám:
Před montáží a uvedením stroje do provozu si přečtěte
celý text návodu k obsluze.
Tento návod k obsluze vám má usnadnit seznámení se
strojem a využití jeho možností k určenému účelu.
Návod k obsluze obsahuje důležité pokyny k bezpečné,
odborné a optimální práci se strojem, jak se vyhnout ne-
bezpečím, ušetřit náklady na opravu, snížit prostoje a
zvýšit spolehlivost a životnost stroje.
Kromě bezpečnostních směrnic obsažených v tomto ná-
vodu k obsluze musíte bezpodmínečně dodržovat před-
pisy pro provoz tohoto stroje platné ve vašem státu.
Návod k obsluze uchovávejte u stroje, uložený v plasto-
vém obalu, který jej chrání před nečistotami a vlhkostí.
Každá osoba obsluhující tento stroj si jej musí před za-
hájením práce pečlivě přečíst a dodržovat jej. Se strojem
smí pracovat jen osoby, které jsou seznámeny s jeho uží-
váním a nebezpečími s tím spojenými. Je třeba dodržet
požadovaný minimální věk obsluhy.
Všeobecné pokyny
• Po vybalení překontrolujte všechny díly, zda nebyly
eventuálně poškozeny při dopravě. Při reklamacích
musí být ihned uvědomen dovozce. Pozdější reklama-
ce nebudou uznány.
• Překontrolujte úplnost dodávky.
• Před použitím stroje se s ním seznamte na základě
‚Návodu k obsluze'.
• V případě příslušenství a součástí podléhajících rych-
lému opotřebení a náhradních dílů používejte pouze
originální díly. Náhradní díly obdržíte u vašeho specia-
lizovaného prodejce firmy Scheppach.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• U objednávek uvádějte naše čísla výrobku, typ a roky
výroby stroje.
Obsah dodávky
Klíč na šestihrannou hlavu
Technické údaje
Šířka otvoru mm
Výška otvoru mm
Velikost stolu mm
Rychlost řezu m/min.
Délka pilového pásu mm
Šířka pilového pásu min/
max mm
Výška desky stolu mm
V x Š x H mm
Úhel vyklopení stolu °
Celková hmotnost kg
Přípoj odsávání ø mm
Kolo pilového pásu ø mm
Motor
Elektromotor
Příkon P1 kW
Odevzdaný výkon P2 kW
Druh zatížení
Počet otáček
Ochrana motoru
Podpěťové vybavení
Zástrčka
Technické změny vyhrazeny
!
Legenda
1. Dveře skříně
2. Zajištění dveří
3. Ochranný prvek pilového pásu
4. Vedení pilového pásu
5. Podélný doraz
6. Deska stolu
7. Podstavec
8. Spínač/vypínač
9. Rukojeť pro napnutí pilového pásu
10. Rukojeť pro seřízení horního kola pilového pásu
11. Motor
12. Odsávací trubka
13. Rukojeť pro přestavení ochranného prvku pilového
pásu
Pásová pila
Stůl pily
Podélný doraz
Návod k obsluze
Vodicí profil se stupnicí
Adaptér pro odsávání
Tyč na posouvání
Sáček s příslušenstvím
šroubu SW 10
Šestihranný čípkový klíč
SW 3/SW 6
196
100
310 x 320
880
1490
3,5/12
315
720 x 475 x 440
0-45
25
100/35
205
230–240V/50 Hz
0,30
0,18
S1
1355
ne
ano
Schuko
85 І 120
