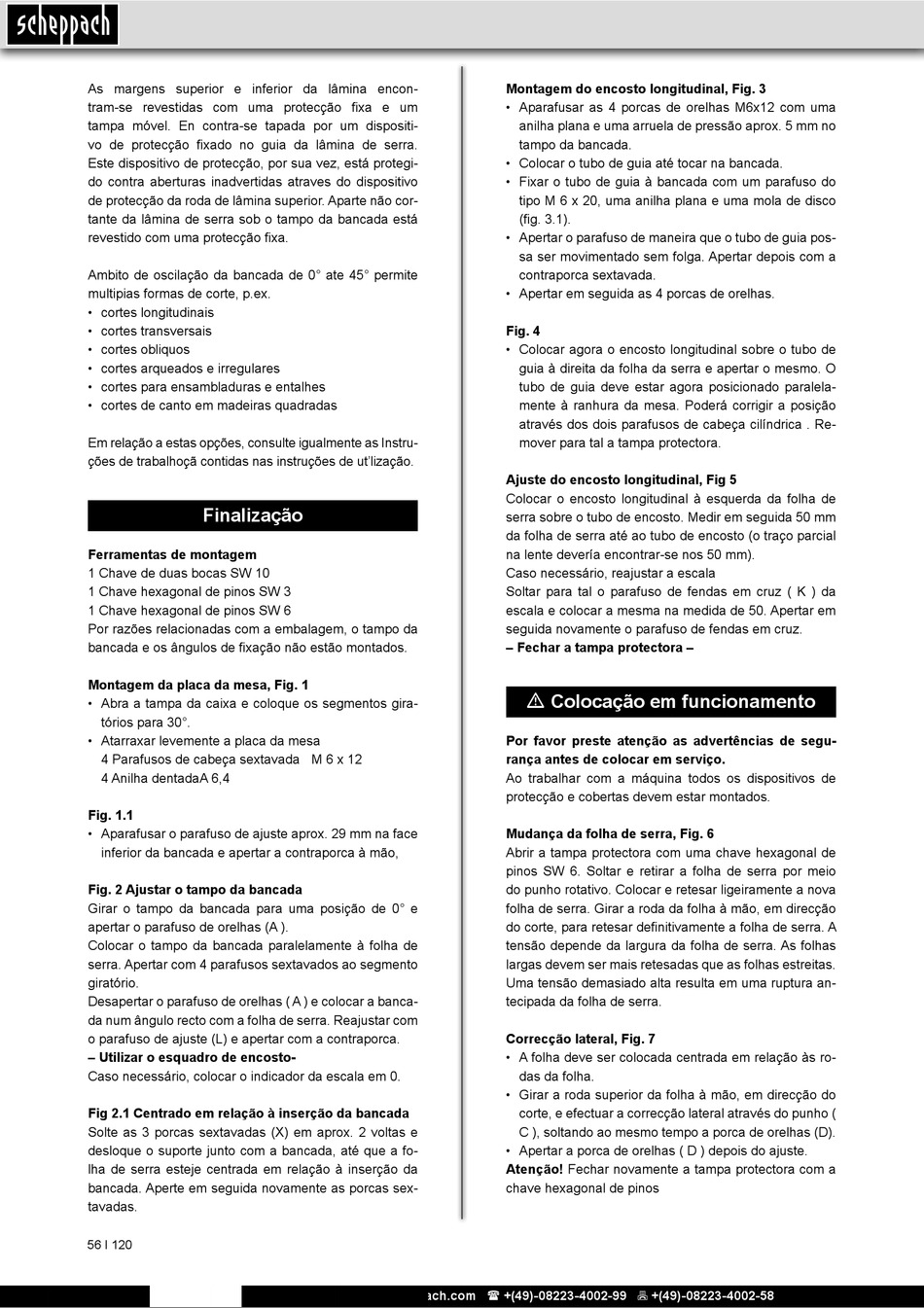

As margens superior e inferior da lâmina encon-
tram-se revestidas com uma protecção fixa e um
tampa móvel. En contra-se tapada por um dispositi-
vo de protecção fixado no guia da lâmina de serra.
Este dispositivo de protecção, por sua vez, está protegi-
do contra aberturas inadvertidas atraves do dispositivo
de protecção da roda de lâmina superior. Aparte não cor-
tante da lâmina de serra sob o tampo da bancada está
revestido com uma protecção fixa.
Ambito de oscilação da bancada de 0° ate 45° permite
multipias formas de corte, p.ex.
• cortes longitudinais
• cortes transversais
• cortes obliquos
• cortes arqueados e irregulares
• cortes para ensambladuras e entalhes
• cortes de canto em madeiras quadradas
Em relação a estas opções, consulte igualmente as Instru-
ções de trabalhoçã contidas nas instruções de ut'lização.
Finalização
Ferramentas de montagem
1 Chave de duas bocas SW 10
1 Chave hexagonal de pinos SW 3
1 Chave hexagonal de pinos SW 6
Por razões relacionadas com a embalagem, o tampo da
bancada e os ângulos de fixação não estão montados.
Montagem da placa da mesa, Fig. 1
• Abra a tampa da caixa e coloque os segmentos gira-
tórios para 30°.
• Atarraxar levemente a placa da mesa
4 Parafusos de cabeça sextavada M 6 x 12
4 Anilha dentada A 6,4
Fig. 1.1
• Aparafusar o parafuso de ajuste aprox. 29 mm na face
inferior da bancada e apertar a contraporca à mão,
Fig. 2 Ajustar o tampo da bancada
Girar o tampo da bancada para uma posição de 0° e
apertar o parafuso de orelhas (A ).
Colocar o tampo da bancada paralelamente à folha de
serra. Apertar com 4 parafusos sextavados ao segmento
giratório.
Desapertar o parafuso de orelhas ( A ) e colocar a banca-
da num ângulo recto com a folha de serra. Reajustar com
o parafuso de ajuste (L) e apertar com a contraporca.
– Utilizar o esquadro de encosto-
Caso necessário, colocar o indicador da escala em 0.
Fig 2.1 Centrado em relação à inserção da bancada
Solte as 3 porcas sextavadas (X) em aprox. 2 voltas e
desloque o suporte junto com a bancada, até que a fo-
lha de serra esteje centrada em relação à inserção da
bancada. Aperte em seguida novamente as porcas sex-
tavadas.
56 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Montagem do encosto longitudinal, Fig. 3
• Aparafusar as 4 porcas de orelhas M6x12 com uma
anilha plana e uma arruela de pressão aprox. 5 mm no
tampo da bancada.
• Colocar o tubo de guia até tocar na bancada.
• Fixar o tubo de guia à bancada com um parafuso do
tipo M 6 x 20, uma anilha plana e uma mola de disco
(fig. 3.1).
• Apertar o parafuso de maneira que o tubo de guia pos-
sa ser movimentado sem folga. Apertar depois com a
contraporca sextavada.
• Apertar em seguida as 4 porcas de orelhas.
Fig. 4
• Colocar agora o encosto longitudinal sobre o tubo de
guia à direita da folha da serra e apertar o mesmo. O
tubo de guia deve estar agora posicionado paralela-
mente à ranhura da mesa. Poderá corrigir a posição
através dos dois parafusos de cabeça cilíndrica . Re-
mover para tal a tampa protectora.
Ajuste do encosto longitudinal, Fig 5
Colocar o encosto longitudinal à esquerda da folha de
serra sobre o tubo de encosto. Medir em seguida 50 mm
da folha de serra até ao tubo de encosto (o traço parcial
na lente devería encontrar-se nos 50 mm).
Caso necessário, reajustar a escala
Soltar para tal o parafuso de fendas em cruz ( K ) da
escala e colocar a mesma na medida de 50. Apertar em
seguida novamente o parafuso de fendas em cruz.
– Fechar a tampa protectora –
m Colocação em funcionamento
Por favor preste atenção as advertências de segu-
rança antes de colocar em serviço.
Ao trabalhar com a máquina todos os dispositivos de
protecção e cobertas devem estar montados.
Mudança da folha de serra, Fig. 6
Abrir a tampa protectora com uma chave hexagonal de
pinos SW 6. Soltar e retirar a folha de serra por meio
do punho rotativo. Colocar e retesar ligeiramente a nova
folha de serra. Girar a roda da folha à mão, em direcção
do corte, para retesar definitivamente a folha de serra. A
tensão depende da largura da folha de serra. As folhas
largas devem ser mais retesadas que as folhas estreitas.
Uma tensão demasiado alta resulta em uma ruptura an-
tecipada da folha de serra.
Correcção lateral, Fig. 7
• A folha deve ser colocada centrada em relação às ro-
das da folha.
• Girar a roda superior da folha à mão, em direcção do
corte, e efectuar a correcção lateral através do punho (
C ), soltando ao mesmo tempo a porca de orelhas (D).
• Apertar a porca de orelhas ( D ) depois do ajuste.
Atenção! Fechar novamente a tampa protectora com a
chave hexagonal de pinos
