Hersteller:
Scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten
mit Ihrer neuen scheppach Maschine.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatz
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung
der elektrischen Vorschriften und VDEBestimmungen
0100, DIN 57113 / VDE0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetriebnahme den
gesamten Text der Bedienungsanweisung durch.
Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre
Maschine kennenzulernen und ihre bestimmungsgemäßen
Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanweisung enthält wichtige Hinweise, wie
Sie mit der Maschine sicher, fachgerecht und wirtschaftlich
arbeiten, und wie Sie Gefahren vermeiden, Reparaturko-
sten sparen, Ausfallzeiten verringern und die Zuverlässig-
keit und Lebensdauer der Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie
nungsanweisung müssen Sie unbedingt die für den Be
trieb der Maschine geltenden Vorschriften Ihres Landes
beachten.
Die Bedienungsanweisung, in einer Plastikhülle geschützt
vor Schmutz und Feuchtigkeit, bei der Maschine aufbe-
wahren. Sie muss von jeder Bedienungsperson vor Auf
nah me der Arbeit gelesen und sorgfältig beachtet werden.
An der Maschine dürfen nur Personen arbeiten, die im
Ge brauch der Maschine unterwiesen und über die damit
verbundenen Gefahren unterrichtet sind. Das geforderte
Mindestalter ist einzuhalten.
Allgemeine Hinweise
• Überprüfen Sie nach dem Auspacken alle Teile auf even
tuelle Transportschäden. Bei Beanstandungen muss so
fort der Zubringer verständigt werden. Spätere Reklama-
tionen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Bedie
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß und Er
satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei
Ihrem scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so
wie Typ und Baujahr des Gerätes an.
Basa 1.0
Lieferumfang
Bedienungsanweisung
Führungsprofil mit Skala
Adapter für Absaugung
Sechskantschlüssel SW 10
Sechskantstiftschlüssel SW 3/SW 6
Technische Daten
Durchlassbreite
mm
Durchlasshöhe mm
Tischgröße mm
Schnittgeschwin-
digkeit m/min.
Sägebandlänge
mm
Sägebandbreite
min/max mm
Höhe bis
Tischplatte mm
H x B x T mm
Schwenkbereich
des Tisches °
Gesamtgewicht kg
Absaugung
Anschluß ø mm
Bandrad ø mm
Motor
Elektromotor
Aufnahmeleistung
P1 kW
Abgabeleistung
P2 kW
Betriebsart
Drehzahl
Motorschutz
Unterspannungs-
auslösung
Stecker
Technische Änderungen vorbehalten!

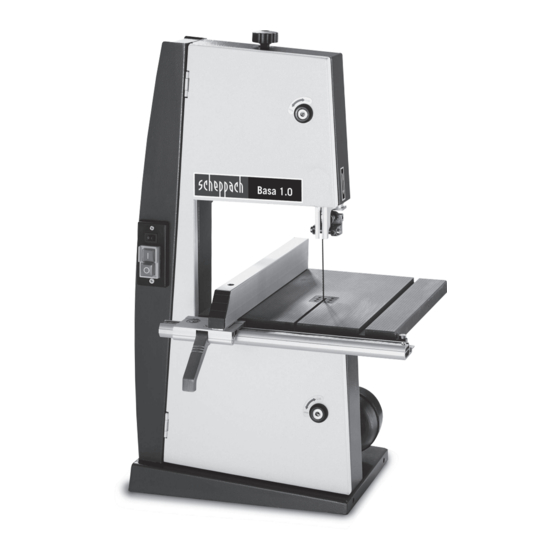

Legende
1
Gehäusetür
2
Türverriegelung
3
Sägebandschutzeinrichtung
4
Sägebandführung
5
Längsanschlag
6
Tischplatte
7
Gestell
8
Ein/Ausschalter
9
Griff für Sägebandspannung
10 Einstellgriff für oberes Bandrad
11 Motor
12 Absaugstutzen
13 Verstellgriff für die Sägebandschutzeinrichtung
Geräuschkennwerte nach EN ISO 3744.
Die angegebenen Werte sind Emissionswerte und müssen
damit nicht zugleich auch sichere Arbeitswerte darstel-
len. Obwohl es eine Korrelation zwischen Emissions- und
Immissionspegel gibt, kann daraus nicht zuverlässig ab-
geleitet werden, ob zusätzliche Vorsichtsmaßnahmen not-
Bandsäge
Sägetisch
Längsanschlag
Schiebestock
Beipackbeutel
195
100
300 x 300
850
1490
3,5/12
310
720 x 475 x 440
0-45
25
100/35
205
230–240V/50 Hz
0,30
0,18
S1
1355
nein
ja
Schuko
deutsch 3
