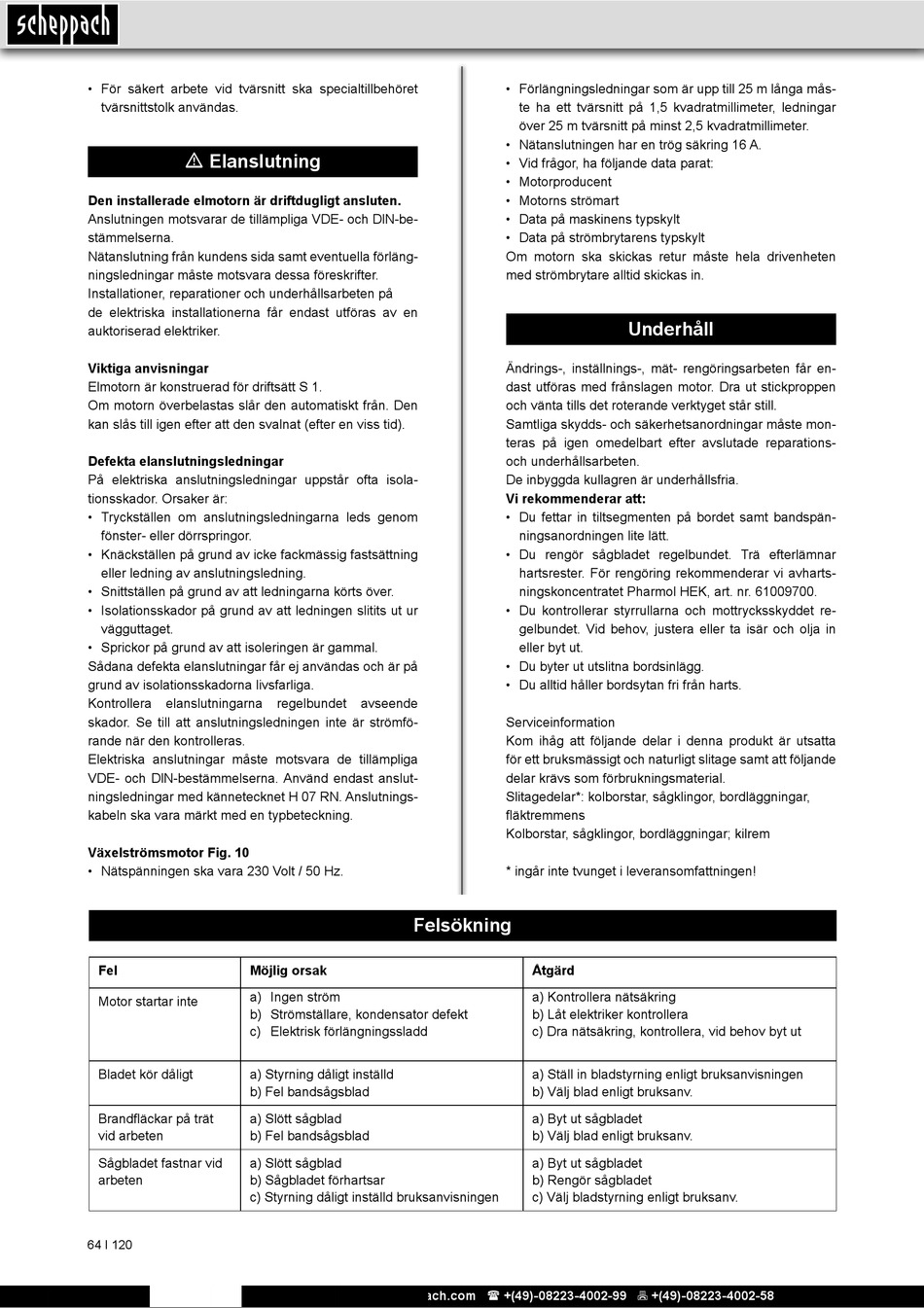

Scheppach 1901501901 Originalbetriebsanleitung Seite 64

• För säkert arbete vid tvärsnitt ska specialtillbehöret
tvärsnittstolk användas.
m Elanslutning
Den installerade elmotorn är driftdugligt ansluten.
Anslutningen motsvarar de tillämpliga VDE- och DlN-be-
stämmelserna.
Nätanslutning från kundens sida samt eventuella förläng-
ningsledningar måste motsvara dessa föreskrifter.
Installationer, reparationer och underhållsarbeten på
de elektriska installationerna får endast utföras av en
auktoriserad elektriker.
Viktiga anvisningar
Elmotorn är konstruerad för driftsätt S 1.
Om motorn överbelastas slår den automatiskt från. Den
kan slås till igen efter att den svalnat (efter en viss tid).
Defekta elanslutningsledningar
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador. Orsaker är:
• Tryckställen om anslutningsledningarna leds genom
fönster- eller dörrspringor.
• Knäckställen på grund av icke fackmässig fastsättning
eller ledning av anslutningsledning.
• Snittställen på grund av att ledningarna körts över.
• Isolationsskador på grund av att ledningen slitits ut ur
vägguttaget.
• Sprickor på grund av att isoleringen är gammal.
Sådana defekta elanslutningar får ej användas och är på
grund av isolationsskadorna livsfarliga.
Kontrollera elanslutningarna
skador. Se till att anslutningsledningen inte är strömfö-
rande när den kontrolleras.
Elektriska anslutningar måste motsvara de tillämpliga
VDE- och DlN-bestämmelserna. Använd endast anslut-
ningsledningar med kännetecknet H 07 RN. Anslutnings-
kabeln ska vara märkt med en typbeteckning.
Växelströmsmotor Fig. 10
• Nätspänningen ska vara 230 Volt / 50 Hz.
Fel Möjlig orsak
a) Ingen ström
Motor startar inte
b) Strömställare, kondensator defekt
c) Elektrisk förlängningssladd
Bladet kör dåligt a) Styrning dåligt inställd
b) Fel bandsågsblad
Brandfläckar på trät a) Slött sågblad
vid arbeten b) Fel bandsågsblad
Sågbladet fastnar vid a) Slött sågblad
arbeten b) Sågbladet förhartsar
c) Styrning dåligt inställd bruksanvisningen
64 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
regelbundet avseende
Felsökning
• Förlängningsledningar som är upp till 25 m långa mås-
te ha ett tvärsnitt på 1,5 kvadratmillimeter, ledningar
över 25 m tvärsnitt på minst 2,5 kvadratmillimeter.
• Nätanslutningen har en trög säkring 16 A.
• Vid frågor, ha följande data parat:
• Motorproducent
• Motorns strömart
• Data på maskinens typskylt
• Data på strömbrytarens typskylt
Om motorn ska skickas retur måste hela drivenheten
med strömbrytare alltid skickas in.
Underhåll
Ändrings-, inställnings-, mät- rengöringsarbeten får en-
dast utföras med frånslagen motor. Dra ut stickproppen
och vänta tills det roterande verktyget står still.
Samtliga skydds- och säkerhetsanordningar måste mon-
teras på igen omedelbart efter avslutade reparations-
och underhållsarbeten.
De inbyggda kullagren är underhållsfria.
Vi rekommenderar att:
• Du fettar in tiltsegmenten på bordet samt bandspän-
ningsanordningen lite lätt.
• Du rengör sågbladet regelbundet. Trä efterlämnar
hartsrester. För rengöring rekommenderar vi avharts-
ningskoncentratet Pharmol HEK, art. nr. 61009700.
• Du kontrollerar styrrullarna och mottrycksskyddet re-
gelbundet. Vid behov, justera eller ta isär och olja in
eller byt ut.
• Du byter ut utslitna bordsinlägg.
• Du alltid håller bordsytan fri från harts.
Serviceinformation
Kom ihåg att följande delar i denna produkt är utsatta
för ett bruksmässigt och naturligt slitage samt att följande
delar krävs som förbrukningsmaterial.
Slitagedelar*: kolborstar, sågklingor, bordläggningar,
fläktremmens
Kolborstar, sågklingor, bordläggningar; kilrem
* ingår inte tvunget i leveransomfattningen!
Åtgärd
a) Kontrollera nätsäkring
b) Låt elektriker kontrollera
c) Dra nätsäkring, kontrollera, vid behov byt ut
a) Ställ in bladstyrning enligt bruksanvisningen
b) Välj blad enligt bruksanv.
a) Byt ut sågbladet
b) Välj blad enligt bruksanv.
a) Byt ut sågbladet
b) Rengör sågbladet
c) Välj bladstyrning enligt bruksanv.
