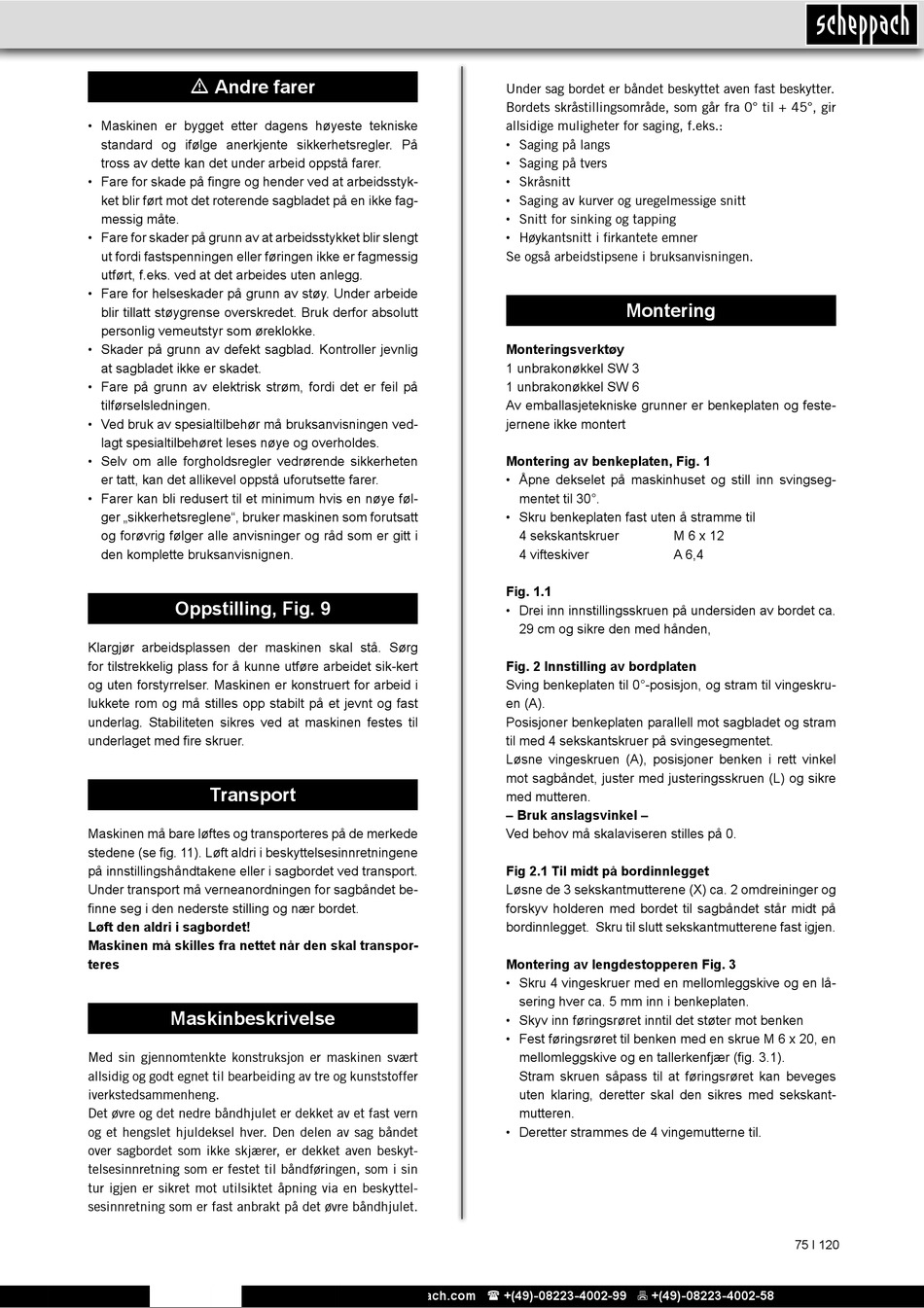

Andre Farer - Scheppach 1901501901 Originalbetriebsanleitung

m Andre farer
• Maskinen er bygget etter dagens høyeste tekniske
standard og ifølge anerkjente sikkerhetsregler. På
tross av dette kan det under arbeid oppstå farer.
• Fare for skade på fingre og hender ved at arbeidsstyk-
ket blir ført mot det roterende sagbladet på en ikke fag-
messig måte.
• Fare for skader på grunn av at arbeidsstykket blir slengt
ut fordi fastspenningen eller føringen ikke er fagmessig
utført, f.eks. ved at det arbeides uten anlegg.
• Fare for helseskader på grunn av støy. Under arbeide
blir tillatt støygrense overskredet. Bruk derfor absolutt
personlig vemeutstyr som øreklokke.
• Skader på grunn av defekt sagblad. Kontroller jevnlig
at sagbladet ikke er skadet.
• Fare på grunn av elektrisk strøm, fordi det er feil på
tilførselsledningen.
• Ved bruk av spesialtilbehør må bruksanvisningen ved-
lagt spesialtilbehøret leses nøye og overholdes.
• Selv om alle forgholdsregler vedrørende sikkerheten
er tatt, kan det allikevel oppstå uforutsette farer.
• Farer kan bli redusert til et minimum hvis en nøye føl-
ger „sikkerhetsreglene", bruker maskinen som forutsatt
og forøvrig følger alle anvisninger og råd som er gitt i
den komplette bruksanvisnignen.
Oppstilling, Fig. 9
Klargjør arbeidsplassen der maskinen skal stå. Sørg
for tilstrekkelig plass for å kunne utføre arbeidet sik-kert
og uten forstyrrelser. Maskinen er konstruert for arbeid i
lukkete rom og må stilles opp stabilt på et jevnt og fast
underlag. Stabiliteten sikres ved at maskinen festes til
underlaget med fire skruer.
Transport
Maskinen må bare løftes og transporteres på de merkede
stedene (se fig. 11). Løft aldri i beskyttelsesinnretningene
på innstillingshåndtakene eller i sagbordet ved transport.
Under transport må verneanordningen for sagbåndet be-
finne seg i den nederste stilling og nær bordet.
Løft den aldri i sagbordet!
Maskinen må skilles fra nettet når den skal transpor-
teres
Maskinbeskrivelse
Med sin gjennomtenkte konstruksjon er maskinen svært
allsidig og godt egnet til bearbeiding av tre og kunststoffer
iverkstedsammenheng.
Det øvre og det nedre båndhjulet er dekket av et fast vern
og et hengslet hjuldeksel hver. Den delen av sag båndet
over sagbordet som ikke skjærer, er dekket aven beskyt-
telsesinnretning som er festet til båndføringen, som i sin
tur igjen er sikret mot utilsiktet åpning via en beskyttel-
sesinnretning som er fast anbrakt på det øvre båndhjulet.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Under sag bordet er båndet beskyttet aven fast beskytter.
Bordets skråstillingsområde, som går fra 0° til + 45°, gir
allsidige muligheter for saging, f.eks.:
• Saging på langs
• Saging på tvers
• Skråsnitt
• Saging av kurver og uregelmessige snitt
• Snitt for sinking og tapping
• Høykantsnitt i firkantete emner
Se også arbeidstipsene i bruksanvisningen.
Montering
Monteringsverktøy
1 unbrakonøkkel SW 3
1 unbrakonøkkel SW 6
Av emballasjetekniske grunner er benkeplaten og feste-
jernene ikke montert
Montering av benkeplaten, Fig. 1
• Åpne dekselet på maskinhuset og still inn svingseg-
mentet til 30°.
• Skru benkeplaten fast uten å stramme til
4 sekskantskruer M 6 x 12
4 vifteskiver A 6,4
Fig. 1.1
• Drei inn innstillingsskruen på undersiden av bordet ca.
29 cm og sikre den med hånden,
Fig. 2 Innstilling av bordplaten
Sving benkeplaten til 0°-posisjon, og stram til vingeskru-
en (A).
Posisjoner benkeplaten parallell mot sagbladet og stram
til med 4 sekskantskruer på svingesegmentet.
Løsne vingeskruen (A), posisjoner benken i rett vinkel
mot sagbåndet, juster med justeringsskruen (L) og sikre
med mutteren.
– Bruk anslagsvinkel –
Ved behov må skalaviseren stilles på 0.
Fig 2.1 Til midt på bordinnlegget
Løsne de 3 sekskantmutterene (X) ca. 2 omdreininger og
forskyv holderen med bordet til sagbåndet står midt på
bordinnlegget. Skru til slutt sekskantmutterene fast igjen.
Montering av lengdestopperen Fig. 3
• Skru 4 vingeskruer med en mellomleggskive og en lå-
sering hver ca. 5 mm inn i benkeplaten.
• Skyv inn føringsrøret inntil det støter mot benken
• Fest føringsrøret til benken med en skrue M 6 x 20, en
mellomleggskive og en tallerkenfjær (fig. 3.1).
Stram skruen såpass til at føringsrøret kan beveges
uten klaring, deretter skal den sikres med sekskant-
mutteren.
• Deretter strammes de 4 vingemutterne til.
