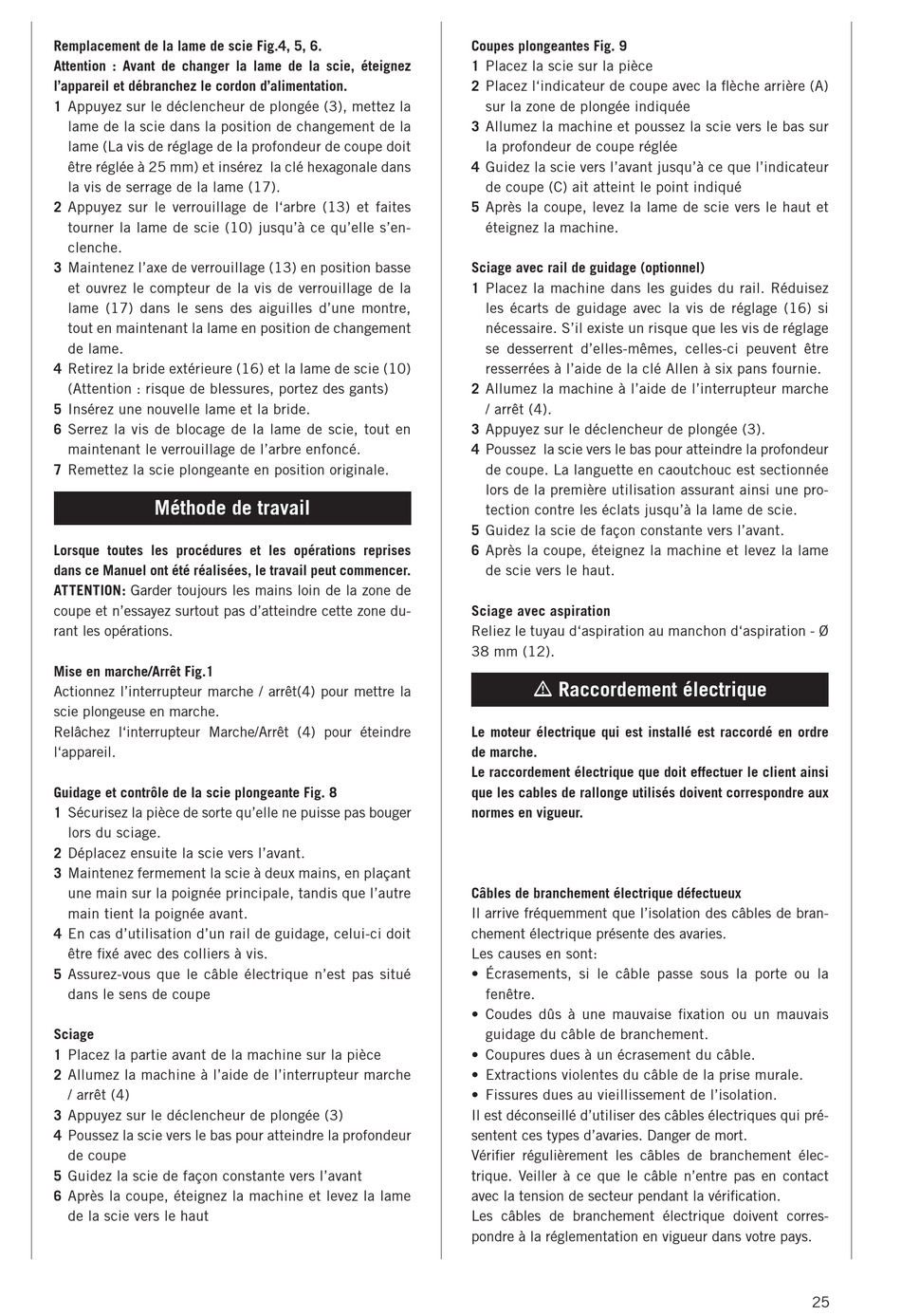

Remplacement de la lame de scie Fig.4, 5, 6.
Attention : Avant de changer la lame de la scie, éteignez
l'appareil et débranchez le cordon d'alimentation.
1 Appuyez sur le déclencheur de plongée (3), mettez la
lame de la scie dans la position de changement de la
lame (La vis de réglage de la profondeur de coupe doit
être réglée à 25 mm) et insérez la clé hexagonale dans
la vis de serrage de la lame (17).
2 Appuyez sur le verrouillage de l'arbre (13) et faites
tourner la lame de scie (10) jusqu'à ce qu'elle s'en-
clenche.
3 Maintenez l'axe de verrouillage (13) en position basse
et ouvrez le compteur de la vis de verrouillage de la
lame (17) dans le sens des aiguilles d'une montre,
tout en maintenant la lame en position de changement
de lame.
4 Retirez la bride extérieure (16) et la lame de scie (10)
(Attention : risque de blessures, portez des gants)
5 Insérez une nouvelle lame et la bride.
6 Serrez la vis de blocage de la lame de scie, tout en
maintenant le verrouillage de l'arbre enfoncé.
7 Remettez la scie plongeante en position originale.
Méthode de travail
Lorsque toutes les procédures et les opérations reprises
dans ce Manuel ont été réalisées, le travail peut commencer.
ATTENTIoN: Garder toujours les mains loin de la zone de
coupe et n'essayez surtout pas d'atteindre cette zone du-
rant les opérations.
Mise en marche/Arrêt Fig.1
Actionnez l'interrupteur marche / arrêt(4) pour mettre la
scie plongeuse en marche.
Relâchez l'interrupteur Marche/Arrêt (4) pour éteindre
l'appareil.
Guidage et contrôle de la scie plongeante Fig. 8
1 Sécurisez la pièce de sorte qu'elle ne puisse pas bouger
lors du sciage.
2 Déplacez ensuite la scie vers l'avant.
3 Maintenez fermement la scie à deux mains, en plaçant
une main sur la poignée principale, tandis que l'autre
main tient la poignée avant.
4 En cas d'utilisation d'un rail de guidage, celui-ci doit
être fixé avec des colliers à vis.
5 Assurez-vous que le câble électrique n'est pas situé
dans le sens de coupe
Sciage
1 Placez la partie avant de la machine sur la pièce
2 Allumez la machine à l'aide de l'interrupteur marche
/ arrêt (4)
3 Appuyez sur le déclencheur de plongée (3)
4 Poussez la scie vers le bas pour atteindre la profondeur
de coupe
5 Guidez la scie de façon constante vers l'avant
6 Après la coupe, éteignez la machine et levez la lame
de la scie vers le haut
Coupes plongeantes Fig. 9
1 Placez la scie sur la pièce
2 Placez l'indicateur de coupe avec la flèche arrière (A)
sur la zone de plongée indiquée
3 Allumez la machine et poussez la scie vers le bas sur
la profondeur de coupe réglée
4 Guidez la scie vers l'avant jusqu'à ce que l'indicateur
de coupe (C) ait atteint le point indiqué
5 Après la coupe, levez la lame de scie vers le haut et
éteignez la machine.
Sciage avec rail de guidage (optionnel)
1 Placez la machine dans les guides du rail. Réduisez
les écarts de guidage avec la vis de réglage (16) si
nécessaire. S'il existe un risque que les vis de réglage
se desserrent d'elles-mêmes, celles-ci peuvent être
resserrées à l'aide de la clé Allen à six pans fournie.
2 Allumez la machine à l'aide de l'interrupteur marche
/ arrêt (4).
3 Appuyez sur le déclencheur de plongée (3).
4 Poussez la scie vers le bas pour atteindre la profondeur
de coupe. La languette en caoutchouc est sectionnée
lors de la première utilisation assurant ainsi une pro-
tection contre les éclats jusqu'à la lame de scie.
5 Guidez la scie de façon constante vers l'avant.
6 Après la coupe, éteignez la machine et levez la lame
de scie vers le haut.
Sciage avec aspiration
Reliez le tuyau d'aspiration au manchon d'aspiration - Ø
38 mm (12).
m Raccordement électrique
Le moteur électrique qui est installé est raccordé en ordre
de marche.
Le raccordement électrique que doit effectuer le client ainsi
que les cables de rallonge utilisés doivent correspondre aux
normes en vigueur.
Câbles de branchement électrique défectueux
Il arrive fréquemment que l'isolation des câbles de bran-
chement électrique présente des avaries.
Les causes en sont:
• Écrasements, si le câble passe sous la porte ou la
fenêtre.
• Coudes dûs à une mauvaise fixation ou un mauvais
guidage du câble de branchement.
• Coupures dues à un écrasement du câble.
• Extractions violentes du câble de la prise murale.
• Fissures dues au vieillissement de l'isolation.
Il est déconseillé d'utiliser des câbles électriques qui pré-
sentent ces types d'avaries. Danger de mort.
Vérifier régulièrement les câbles de branchement élec-
trique. Veiller à ce que le câble n'entre pas en contact
avec la tension de secteur pendant la vérification.
Les câbles de branchement électrique doivent corres-
pondre à la réglementation en vigueur dans votre pays.
