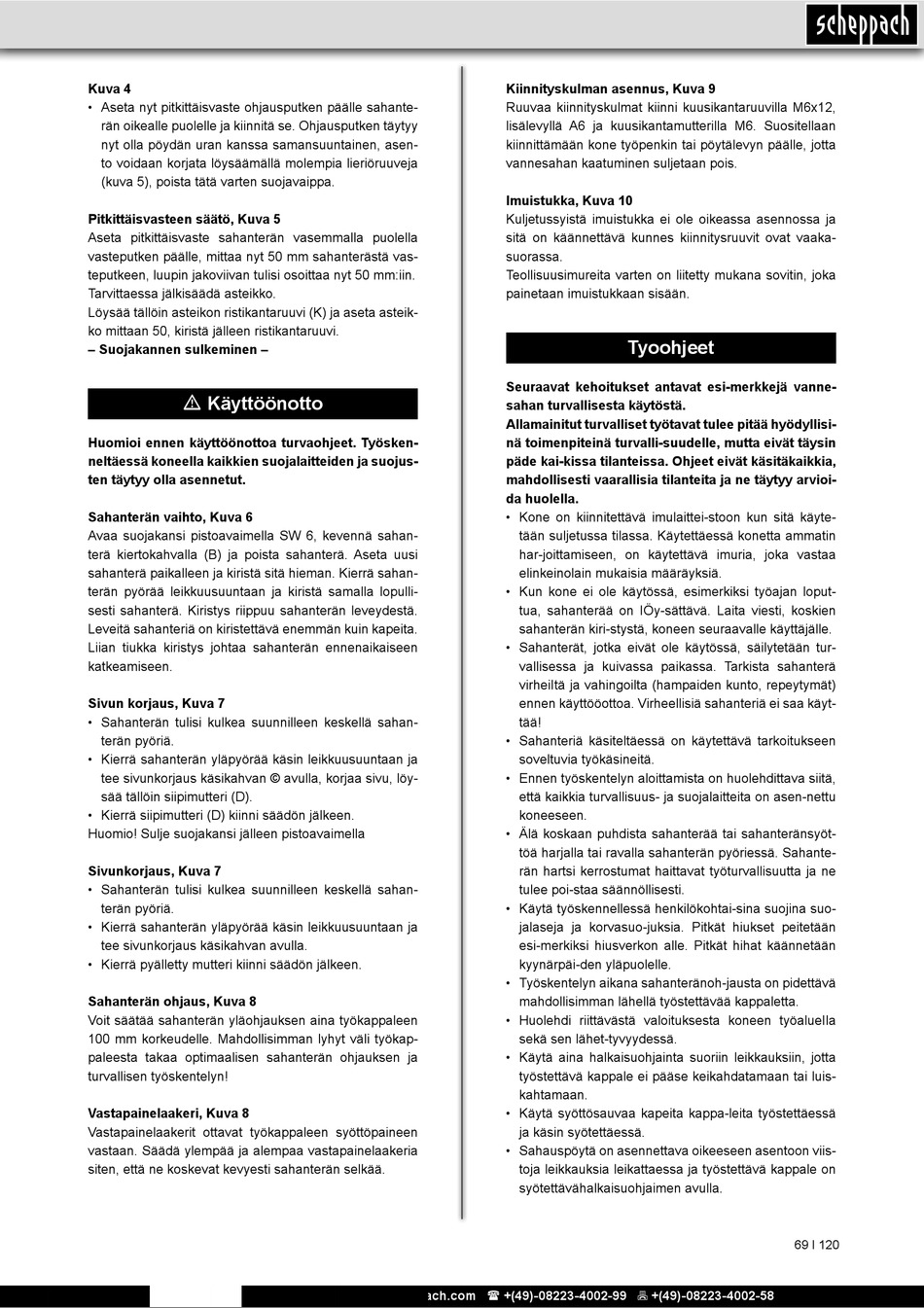

Kuva 4
• Aseta nyt pitkittäisvaste ohjausputken päälle sahante-
rän oikealle puolelle ja kiinnitä se. Ohjausputken täytyy
nyt olla pöydän uran kanssa samansuuntainen, asen-
to voidaan korjata löysäämällä molempia lieriöruuveja
(kuva 5), poista tätä varten suojavaippa.
Pitkittäisvasteen säätö, Kuva 5
Aseta pitkittäisvaste sahanterän vasemmalla puolella
vasteputken päälle, mittaa nyt 50 mm sahanterästä vas-
teputkeen, luupin jakoviivan tulisi osoittaa nyt 50 mm:iin.
Tarvittaessa jälkisäädä asteikko.
Löysää tällöin asteikon ristikantaruuvi (K) ja aseta asteik-
ko mittaan 50, kiristä jälleen ristikantaruuvi.
– Suojakannen sulkeminen –
m Käyttöönotto
Huomioi ennen käyttöönottoa turvaohjeet. Työsken-
neltäessä koneella kaikkien suojalaitteiden ja suojus-
ten täytyy olla asennetut.
Sahanterän vaihto, Kuva 6
Avaa suojakansi pistoavaimella SW 6, kevennä sahan-
terä kiertokahvalla (B) ja poista sahanterä. Aseta uusi
sahanterä paikalleen ja kiristä sitä hieman. Kierrä sahan-
terän pyörää leikkuusuuntaan ja kiristä samalla lopulli-
sesti sahanterä. Kiristys riippuu sahanterän leveydestä.
Leveitä sahanteriä on kiristettävä enemmän kuin kapeita.
Liian tiukka kiristys johtaa sahanterän ennenaikaiseen
katkeamiseen.
Sivun korjaus, Kuva 7
• Sahanterän tulisi kulkea suunnilleen keskellä sahan-
terän pyöriä.
• Kierrä sahanterän yläpyörää käsin leikkuusuuntaan ja
tee sivunkorjaus käsikahvan © avulla, korjaa sivu, löy-
sää tällöin siipimutteri (D).
• Kierrä siipimutteri (D) kiinni säädön jälkeen.
Huomio! Sulje suojakansi jälleen pistoavaimella
Sivunkorjaus, Kuva 7
• Sahanterän tulisi kulkea suunnilleen keskellä sahan-
terän pyöriä.
• Kierrä sahanterän yläpyörää käsin leikkuusuuntaan ja
tee sivunkorjaus käsikahvan avulla.
• Kierrä pyälletty mutteri kiinni säädön jälkeen.
Sahanterän ohjaus, Kuva 8
Voit säätää sahanterän yläohjauksen aina työkappaleen
100 mm korkeudelle. Mahdollisimman lyhyt väli työkap-
paleesta takaa optimaalisen sahanterän ohjauksen ja
turvallisen työskentelyn!
Vastapainelaakeri, Kuva 8
Vastapainelaakerit ottavat työkappaleen syöttöpaineen
vastaan. Säädä ylempää ja alempaa vastapainelaakeria
siten, että ne koskevat kevyesti sahanterän selkää.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Kiinnityskulman asennus, Kuva 9
Ruuvaa kiinnityskulmat kiinni kuusikantaruuvilla M6x12,
lisälevyllä A6 ja kuusikantamutterilla M6. Suositellaan
kiinnittämään kone työpenkin tai pöytälevyn päälle, jotta
vannesahan kaatuminen suljetaan pois.
Imuistukka, Kuva 10
Kuljetussyistä imuistukka ei ole oikeassa asennossa ja
sitä on käännettävä kunnes kiinnitysruuvit ovat vaaka-
suorassa.
Teollisuusimureita varten on liitetty mukana sovitin, joka
painetaan imuistukkaan sisään.
Tyoohjeet
Seuraavat kehoitukset antavat esi-merkkejä vanne-
sahan turvallisesta käytöstä.
Allamainitut turvalliset työtavat tulee pitää hyödyIIisi-
nä toimenpiteinä turvalli-suudelle, mutta eivät täysin
päde kai-kissa tilanteissa. Ohjeet eivät käsitäkaikkia,
mahdollisesti vaarallisia tilanteita ja ne täytyy arvioi-
da huolella.
• Kone on kiinnitettävä imulaittei-stoon kun sitä käyte-
tään suljetussa tilassa. Käytettäessä konetta ammatin
har-joittamiseen, on käytettävä imuria, joka vastaa
elinkeinolain mukaisia määräyksiä.
• Kun kone ei ole käytössä, esimerkiksi työajan loput-
tua, sahanterää on IÖy-sättävä. Laita viesti, koskien
sahanterän kiri-stystä, koneen seuraavalle käyttäjälle.
• Sahanterät, jotka eivät ole käytössä, säilytetään tur-
vallisessa ja kuivassa paikassa. Tarkista sahanterä
virheiItä ja vahingoilta (hampaiden kunto, repeytymät)
ennen käyttööottoa. Virheellisiä sahanteriä ei saa käyt-
tää!
• Sahanteriä käsiteltäessä on käytettävä tarkoitukseen
soveltuvia työkäsineitä.
• Ennen työskentelyn aloittamista on huolehdittava siitä,
että kaikkia turvallisuus- ja suojalaitteita on asen-nettu
koneeseen.
• Älä koskaan puhdista sahanterää tai sahanteränsyöt-
töä harjalla tai ravalla sahanterän pyöriessä. Sahante-
rän hartsi kerrostumat haittavat työturvallisuutta ja ne
tulee poi-staa säännöllisesti.
• Käytä työskennellessä henkilökohtai-sina suojina suo-
jalaseja ja korvasuo-juksia. Pitkät hiukset peitetään
esi-merkiksi hiusverkon alle. Pitkät hihat käännetään
kyynärpäi-den yläpuolelle.
• Työskentelyn aikana sahanteränoh-jausta on pidettävä
mahdollisimman lähellä työstettävää kappaletta.
• Huolehdi riittävästä valoituksesta koneen työalueIla
sekä sen lähet-tyvyydessä.
• Käytä aina halkaisuohjainta suoriin leikkauksiin, jotta
työstettävä kappale ei pääse keikahdatamaan tai luis-
kahtamaan.
• Käytä syöttösauvaa kapeita kappa-leita työstettäessä
ja käsin syötettäessä.
• Sahauspöytä on asennettava oikeeseen asentoon viis-
toja leikkauksia leikattaessa ja työstettävä kappale on
syötettävähalkaisuohjaimen avulla.
