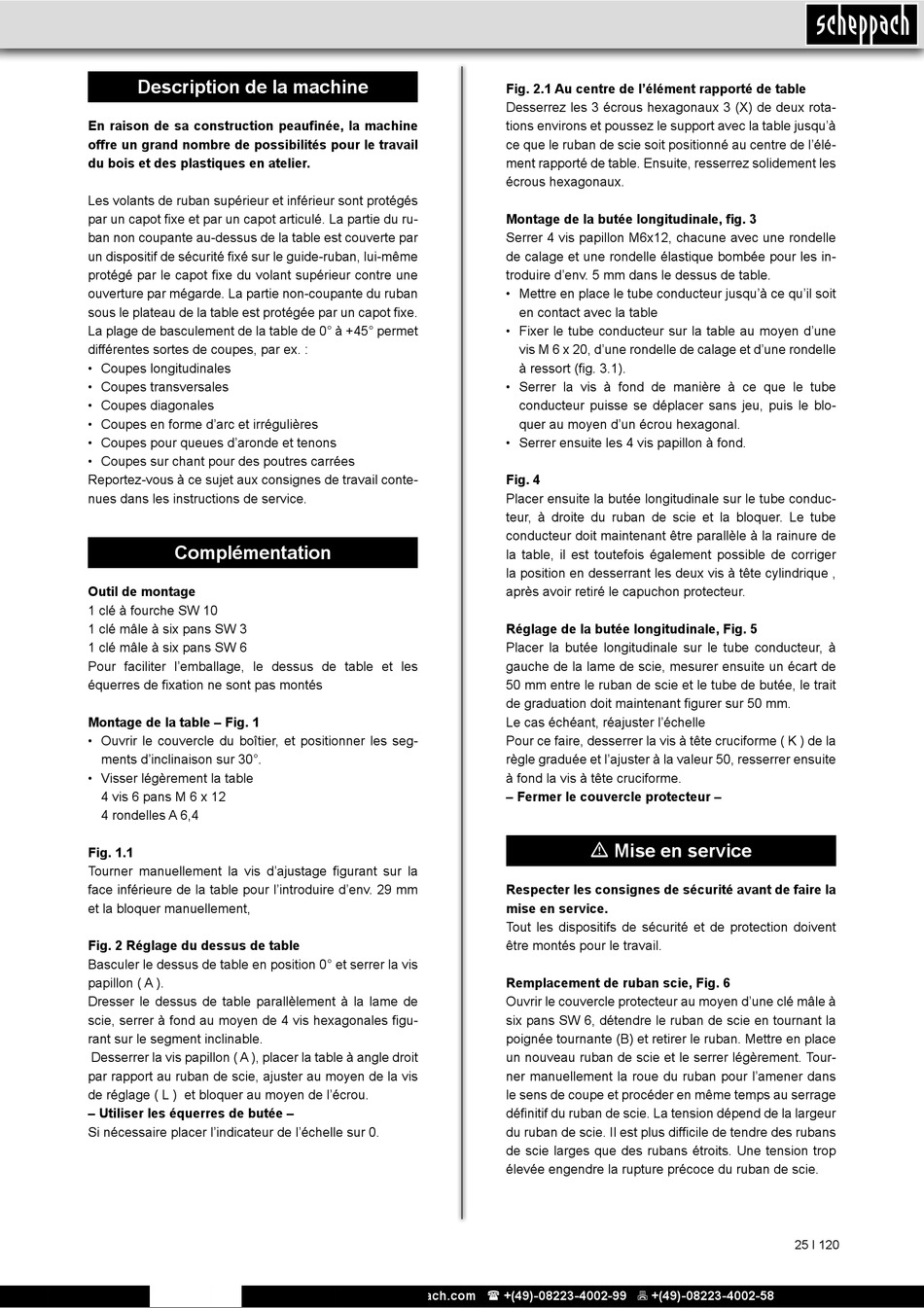

Description de la machine

En raison de sa construction peaufinée, la machine
offre un grand nombre de possibilités pour le travail
du bois et des plastiques en atelier.
Les volants de ruban supérieur et inférieur sont protégés
par un capot fixe et par un capot articulé. La partie du ru-
ban non coupante au-dessus de la table est couverte par
un dispositif de sécurité fixé sur le guide-ruban, lui-même
protégé par le capot fixe du volant supérieur contre une
ouverture par mégarde. La partie non-coupante du ruban
sous le plateau de la table est protégée par un capot fixe.
La plage de basculement de la table de 0° à +45° permet
différentes sortes de coupes, par ex. :
• Coupes longitudinales
• Coupes transversales
• Coupes diagonales
• Coupes en forme d'arc et irrégulières
• Coupes pour queues d'aronde et tenons
• Coupes sur chant pour des poutres carrées
Reportez-vous à ce sujet aux consignes de travail conte-
nues dans les instructions de service.
Complémentation
Outil de montage
1 clé à fourche SW 10
1 clé mâle à six pans SW 3
1 clé mâle à six pans SW 6
Pour faciliter l'emballage, le dessus de table et les
équerres de fixation ne sont pas montés
Montage de la table – Fig. 1
• Ouvrir le couvercle du boîtier, et positionner les seg-
ments d'inclinaison sur 30°.
• Visser légèrement la table
4 vis 6 pans M 6 x 12
4 rondelles A 6,4
Fig. 1.1
Tourner manuellement la vis d'ajustage figurant sur la
face inférieure de la table pour l'introduire d'env. 29 mm
et la bloquer manuellement,
Fig. 2 Réglage du dessus de table
Basculer le dessus de table en position 0° et serrer la vis
papillon ( A ).
Dresser le dessus de table parallèlement à la lame de
scie, serrer à fond au moyen de 4 vis hexagonales figu-
rant sur le segment inclinable.
Desserrer la vis papillon ( A ), placer la table à angle droit
par rapport au ruban de scie, ajuster au moyen de la vis
de réglage ( L ) et bloquer au moyen de l'écrou.
– Utiliser les équerres de butée –
Si nécessaire placer l'indicateur de l'échelle sur 0.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Fig. 2.1 Au centre de l'élément rapporté de table
Desserrez les 3 écrous hexagonaux 3 (X) de deux rota-
tions environs et poussez le support avec la table jusqu'à
ce que le ruban de scie soit positionné au centre de l'élé-
ment rapporté de table. Ensuite, resserrez solidement les
écrous hexagonaux.
Montage de la butée longitudinale, fig. 3
Serrer 4 vis papillon M6x12, chacune avec une rondelle
de calage et une rondelle élastique bombée pour les in-
troduire d'env. 5 mm dans le dessus de table.
• Mettre en place le tube conducteur jusqu'à ce qu'il soit
en contact avec la table
• Fixer le tube conducteur sur la table au moyen d'une
vis M 6 x 20, d'une rondelle de calage et d'une rondelle
à ressort (fig. 3.1).
• Serrer la vis à fond de manière à ce que le tube
conducteur puisse se déplacer sans jeu, puis le blo-
quer au moyen d'un écrou hexagonal.
• Serrer ensuite les 4 vis papillon à fond.
Fig. 4
Placer ensuite la butée longitudinale sur le tube conduc-
teur, à droite du ruban de scie et la bloquer. Le tube
conducteur doit maintenant être parallèle à la rainure de
la table, il est toutefois également possible de corriger
la position en desserrant les deux vis à tête cylindrique ,
après avoir retiré le capuchon protecteur.
Réglage de la butée longitudinale, Fig. 5
Placer la butée longitudinale sur le tube conducteur, à
gauche de la lame de scie, mesurer ensuite un écart de
50 mm entre le ruban de scie et le tube de butée, le trait
de graduation doit maintenant figurer sur 50 mm.
Le cas échéant, réajuster l'échelle
Pour ce faire, desserrer la vis à tête cruciforme ( K ) de la
règle graduée et l'ajuster à la valeur 50, resserrer ensuite
à fond la vis à tête cruciforme.
– Fermer le couvercle protecteur –
m Mise en service
Respecter les consignes de sécurité avant de faire la

mise en service.

Tout les dispositifs de sécurité et de protection doivent
être montés pour le travail.
Remplacement de ruban scie, Fig. 6
Ouvrir le couvercle protecteur au moyen d'une clé mâle à
six pans SW 6, détendre le ruban de scie en tournant la
poignée tournante (B) et retirer le ruban. Mettre en place
un nouveau ruban de scie et le serrer légèrement. Tour-
ner manuellement la roue du ruban pour l'amener dans
le sens de coupe et procéder en même temps au serrage
définitif du ruban de scie. La tension dépend de la largeur
du ruban de scie. Il est plus difficile de tendre des rubans
de scie larges que des rubans étroits. Une tension trop
élevée engendre la rupture précoce du ruban de scie.
