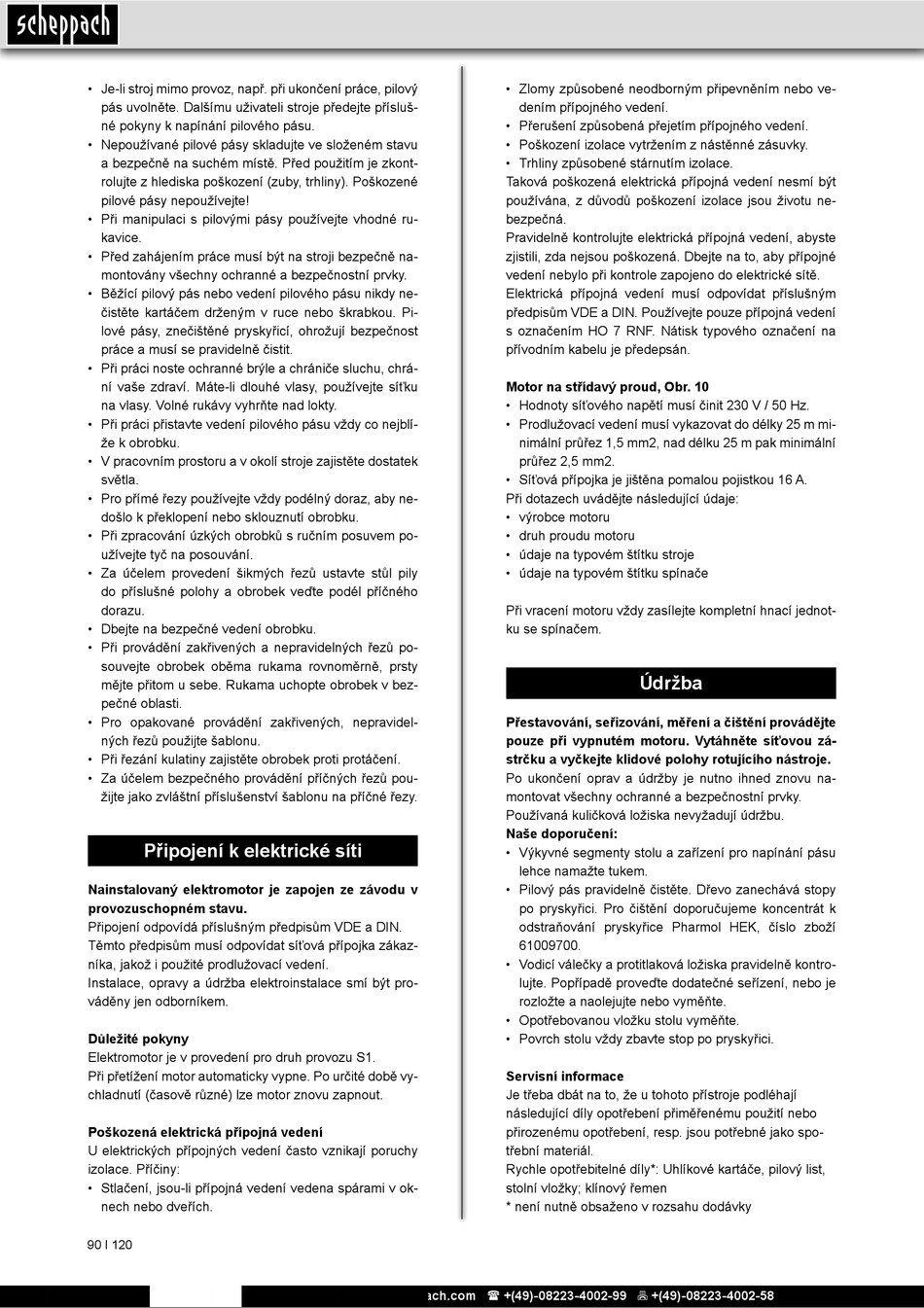

• Je-li stroj mimo provoz, např. při ukončení práce, pilový
pás uvolněte. Dalšímu uživateli stroje předejte přísluš-
né pokyny k napínání pilového pásu.
• Nepoužívané pilové pásy skladujte ve složeném stavu
a bezpečně na suchém místě. Před použitím je zkont-
rolujte z hlediska poškození (zuby, trhliny). Poškozené
pilové pásy nepoužívejte!
• Při manipulaci s pilovými pásy používejte vhodné ru-
kavice.
• Před zahájením práce musí být na stroji bezpečně na-
montovány všechny ochranné a bezpečnostní prvky.
• Běžící pilový pás nebo vedení pilového pásu nikdy ne-
čistěte kartáčem drženým v ruce nebo škrabkou. Pi-
lové pásy, znečištěné pryskyřicí, ohrožují bezpečnost
práce a musí se pravidelně čistit.
• Při práci noste ochranné brýle a chrániče sluchu, chrá-
ní vaše zdraví. Máte-li dlouhé vlasy, používejte síťku
na vlasy. Volné rukávy vyhrňte nad lokty.
• Při práci přistavte vedení pilového pásu vždy co nejblí-
že k obrobku.
• V pracovním prostoru a v okolí stroje zajistěte dostatek
světla.
• Pro přímé řezy používejte vždy podélný doraz, aby ne-
došlo k překlopení nebo sklouznutí obrobku.
• Při zpracování úzkých obrobků s ručním posuvem po-
užívejte tyč na posouvání.
• Za účelem provedení šikmých řezů ustavte stůl pily
do příslušné polohy a obrobek veďte podél příčného
dorazu.
• Dbejte na bezpečné vedení obrobku.
• Při provádění zakřivených a nepravidelných řezů po-
souvejte obrobek oběma rukama rovnoměrně, prsty
mějte přitom u sebe. Rukama uchopte obrobek v bez-
pečné oblasti.
• Pro opakované provádění zakřivených, nepravidel-
ných řezů použijte šablonu.
• Při řezání kulatiny zajistěte obrobek proti protáčení.
• Za účelem bezpečného provádění příčných řezů pou-
žijte jako zvláštní příslušenství šablonu na příčné řezy.
Připojení k elektrické síti
Nainstalovaný elektromotor je zapojen ze závodu v
provozuschopném stavu.
Připojení odpovídá příslušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zákaz-
níka, jakož i použité prodlužovací vedení.
Instalace, opravy a údržba elektroinstalace smí být pro-
váděny jen odborníkem.
Důležité pokyny
Elektromotor je v provedení pro druh provozu S1.
Při přetížení motor automaticky vypne. Po určité době vy-
chladnutí (časově různé) lze motor znovu zapnout.
Poškozená elektrická přípojná vedení
U elektrických přípojných vedení často vznikají poruchy
izolace. Příčiny:
• Stlačení, jsou-li přípojná vedení vedena spárami v ok-
nech nebo dveřích.
90 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Zlomy způsobené neodborným připevněním nebo ve-
dením přípojného vedení.
• Přerušení způsobená přejetím přípojného vedení.
• Poškození izolace vytržením z nástěnné zásuvky.
• Trhliny způsobené stárnutím izolace.
Taková poškozená elektrická přípojná vedení nesmí být
používána, z důvodů poškození izolace jsou životu ne-
bezpečná.
Pravidelně kontrolujte elektrická přípojná vedení, abyste
zjistili, zda nejsou poškozená. Dbejte na to, aby přípojné
vedení nebylo při kontrole zapojeno do elektrické sítě.
Elektrická přípojná vedení musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná vedení
s označením HO 7 RNF. Nátisk typového označení na
přívodním kabelu je předepsán.
Motor na střídavý proud, Obr. 10
• Hodnoty síťového napětí musí činit 230 V / 50 Hz.
• Prodlužovací vedení musí vykazovat do délky 25 m mi-
nimální průřez 1,5 mm2, nad délku 25 m pak minimální
průřez 2,5 mm2.
• Síťová přípojka je jištěna pomalou pojistkou 16 A.
Při dotazech uvádějte následující údaje:
• výrobce motoru
• druh proudu motoru
• údaje na typovém štítku stroje
• údaje na typovém štítku spínače
Při vracení motoru vždy zasílejte kompletní hnací jednot-
ku se spínačem.
Údržba
Přestavování, seřizování, měření a čištění provádějte
pouze při vypnutém motoru. Vytáhněte síťovou zá-
strčku a vyčkejte klidové polohy rotujícího nástroje.
Po ukončení oprav a údržby je nutno ihned znovu na-
montovat všechny ochranné a bezpečnostní prvky.
Používaná kuličková ložiska nevyžadují údržbu.
Naše doporučení:
• Výkyvné segmenty stolu a zařízení pro napínání pásu
lehce namažte tukem.
• Pilový pás pravidelně čistěte. Dřevo zanechává stopy
po pryskyřici. Pro čištění doporučujeme koncentrát k
odstraňování pryskyřice Pharmol HEK, číslo zboží
61009700.
• Vodicí válečky a protitlaková ložiska pravidelně kontro-
lujte. Popřípadě proveďte dodatečné seřízení, nebo je
rozložte a naolejujte nebo vyměňte.
• Opotřebovanou vložku stolu vyměňte.
• Povrch stolu vždy zbavte stop po pryskyřici.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spo-
třební materiál.
Rychle opotřebitelné díly*: Uhlíkové kartáče, pilový list,
stolní vložky; klínový řemen
* není nutně obsaženo v rozsahu dodávky
