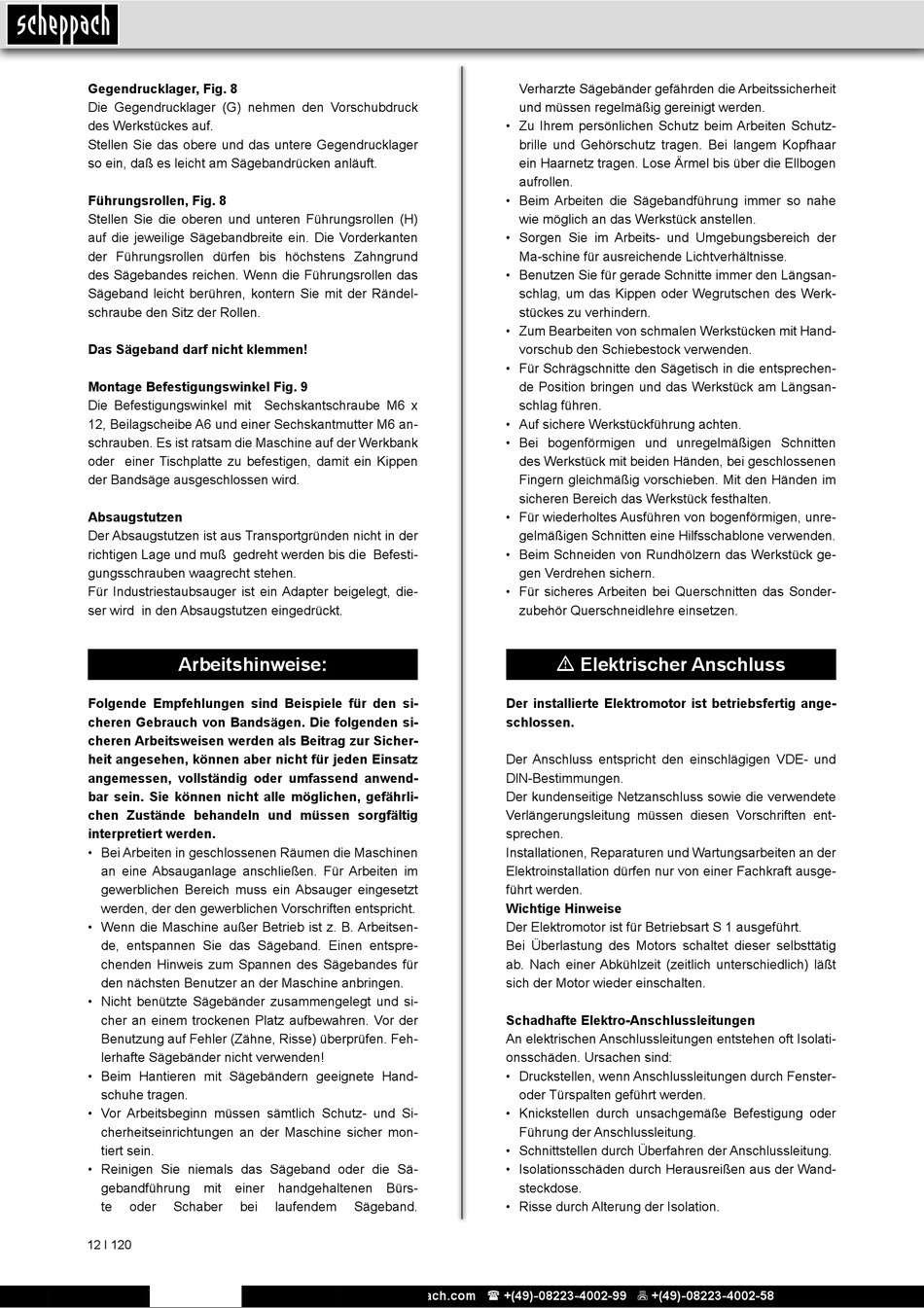

Gegendrucklager, Fig. 8
Die Gegendrucklager (G) nehmen den Vorschubdruck
des Werkstückes auf.
Stellen Sie das obere und das untere Gegendrucklager
so ein, daß es leicht am Sägebandrücken anläuft.
Führungsrollen, Fig. 8
Stellen Sie die oberen und unteren Führungsrollen (H)
auf die jeweilige Sägebandbreite ein. Die Vorderkanten
der Führungsrollen dürfen bis höchstens Zahngrund
des Sägebandes reichen. Wenn die Führungsrollen das
Sägeband leicht berühren, kontern Sie mit der Rändel-
schraube den Sitz der Rollen.
Das Sägeband darf nicht klemmen!
Montage Befestigungswinkel Fig. 9
Die Befestigungswinkel mit Sechskantschraube M6 x
12, Beilagscheibe A6 und einer Sechskantmutter M6 an-
schrauben. Es ist ratsam die Maschine auf der Werkbank
oder einer Tischplatte zu befestigen, damit ein Kippen
der Bandsäge ausgeschlossen wird.
Absaugstutzen
Der Absaugstutzen ist aus Transportgründen nicht in der
richtigen Lage und muß gedreht werden bis die Befesti-
gungsschrauben waagrecht stehen.
Für Industriestaubsauger ist ein Adapter beigelegt, die-
ser wird in den Absaugstutzen eingedrückt.
Arbeitshinweise:
Folgende Empfehlungen sind Beispiele für den si-
cheren Gebrauch von Bandsägen. Die folgenden si-
cheren Arbeitsweisen werden als Beitrag zur Sicher-
heit angesehen, können aber nicht für jeden Einsatz
angemessen, vollständig oder umfassend anwend-
bar sein. Sie können nicht alle möglichen, gefährli-
chen Zustände behandeln und müssen sorgfältig
interpretiert werden.
• Bei Arbeiten in geschlossenen Räumen die Maschinen
an eine Absauganlage anschließen. Für Arbeiten im
gewerblichen Bereich muss ein Absauger eingesetzt
werden, der den gewerblichen Vorschriften entspricht.
• Wenn die Maschine außer Betrieb ist z. B. Arbeitsen-
de, entspannen Sie das Sägeband. Einen entspre-
chenden Hinweis zum Spannen des Sägebandes für
den nächsten Benutzer an der Maschine anbringen.
• Nicht benützte Sägebänder zusammengelegt und si-
cher an einem trockenen Platz aufbewahren. Vor der
Benutzung auf Fehler (Zähne, Risse) überprüfen. Feh-
lerhafte Sägebänder nicht verwenden!
• Beim Hantieren mit Sägebändern geeignete Hand-
schuhe tragen.
• Vor Arbeitsbeginn müssen sämtlich Schutz- und Si-
cherheitseinrichtungen an der Maschine sicher mon-
tiert sein.
• Reinigen Sie niemals das Sägeband oder die Sä-
gebandführung mit einer handgehaltenen Bürs-
te oder Schaber bei
12 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
laufendem Sägeband.
Verharzte Sägebänder gefährden die Arbeitssicherheit
und müssen regelmäßig gereinigt werden.
• Zu Ihrem persönlichen Schutz beim Arbeiten Schutz-
brille und Gehörschutz tragen. Bei langem Kopfhaar
ein Haarnetz tragen. Lose Ärmel bis über die Ellbogen
aufrollen.
• Beim Arbeiten die Sägebandführung immer so nahe
wie möglich an das Werkstück anstellen.
• Sorgen Sie im Arbeits- und Umgebungsbereich der
Ma-schine für ausreichende Lichtverhältnisse.
• Benutzen Sie für gerade Schnitte immer den Längsan-
schlag, um das Kippen oder Wegrutschen des Werk-
stückes zu verhindern.
• Zum Bearbeiten von schmalen Werkstücken mit Hand-
vorschub den Schiebestock verwenden.
• Für Schrägschnitte den Sägetisch in die entsprechen-
de Position bringen und das Werkstück am Längsan-
schlag führen.
• Auf sichere Werkstückführung achten.
• Bei bogenförmigen und unregelmäßigen Schnitten
des Werkstück mit beiden Händen, bei geschlossenen
Fingern gleichmäßig vorschieben. Mit den Händen im
sicheren Bereich das Werkstück festhalten.
• Für wiederholtes Ausführen von bogenförmigen, unre-
gelmäßigen Schnitten eine Hilfsschablone verwenden.
• Beim Schneiden von Rundhölzern das Werkstück ge-
gen Verdrehen sichern.
• Für sicheres Arbeiten bei Querschnitten das Sonder-
zubehör Querschneidlehre einsetzen.
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen.
Der Anschluss entspricht den einschlägigen VDE- und
DlN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Installationen, Reparaturen und Wartungsarbeiten an der
Elektroinstallation dürfen nur von einer Fachkraft ausge-
führt werden.
Wichtige Hinweise
Der Elektromotor ist für Betriebsart S 1 ausgeführt.
Bei Überlastung des Motors schaltet dieser selbsttätig
ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt
sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Isolati-
onsschäden. Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster-
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
• Risse durch Alterung der Isolation.
