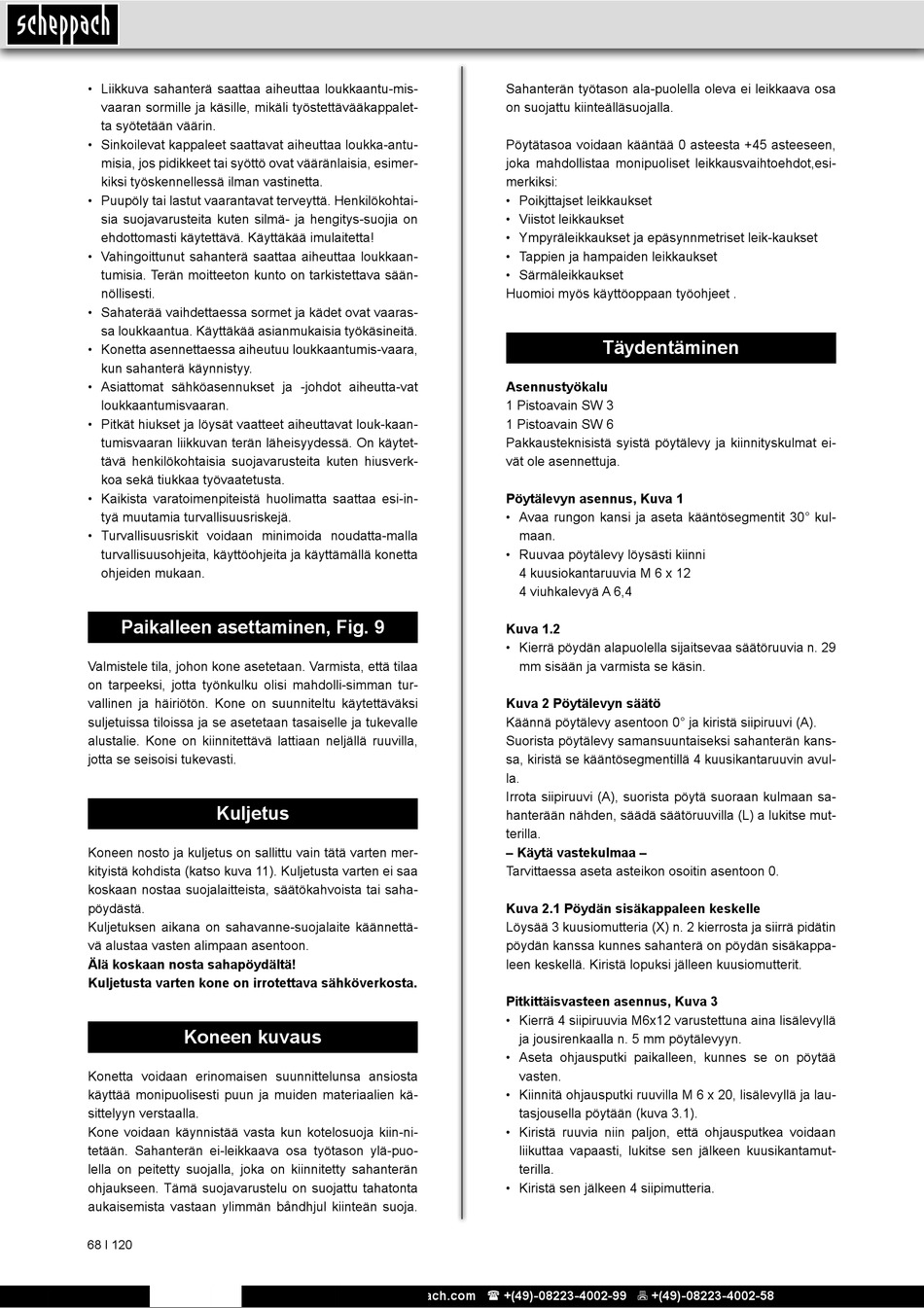

• Liikkuva sahanterä saattaa aiheuttaa loukkaantu-mis-
vaaran sormille ja käsille, mikäli työstettävääkappalet-
ta syötetään väärin.
• Sinkoilevat kappaleet saattavat aiheuttaa loukka-antu-
misia, jos pidikkeet tai syöttö ovat vääränlaisia, esimer-
kiksi työskennellessä ilman vastinetta.
• Puupöly tai lastut vaarantavat terveyttä. Henkilökohtai-
sia suojavarusteita kuten silmä- ja hengitys-suojia on
ehdottomasti käytettävä. Käyttäkää imulaitetta!
• Vahingoittunut sahanterä saattaa aiheuttaa loukkaan-
tumisia. Terän moitteeton kunto on tarkistettava sään-
nöllisesti.
• Sahaterää vaihdettaessa sormet ja kädet ovat vaaras-
sa loukkaantua. Käyttäkää asianmukaisia työkäsineitä.
• Konetta asennettaessa aiheutuu loukkaantumis-vaara,
kun sahanterä käynnistyy.
• Asiattomat sähköasennukset ja -johdot aiheutta-vat
loukkaantumisvaaran.
• Pitkät hiukset ja löysät vaatteet aiheuttavat louk-kaan-
tumisvaaran liikkuvan terän läheisyydessä. On käytet-
tävä henkilökohtaisia suojavarusteita kuten hiusverk-
koa sekä tiukkaa työvaatetusta.
• Kaikista varatoimenpiteistä huolimatta saattaa esi-in-
tyä muutamia turvallisuusriskejä.
• Turvallisuusriskit voidaan minimoida noudatta-malla
turvallisuusohjeita, käyttöohjeita ja käyttämällä konetta
ohjeiden mukaan.
Paikalleen asettaminen, Fig. 9
Valmistele tila, johon kone asetetaan. Varmista, että tilaa
on tarpeeksi, jotta työnkulku olisi mahdolli-simman tur-
vallinen ja häiriötön. Kone on suunniteltu käytettäväksi
suljetuissa tiloissa ja se asetetaan tasaiselle ja tukevalle
alustalie. Kone on kiinnitettävä lattiaan neljällä ruuvilla,
jotta se seisoisi tukevasti.
Kuljetus
Koneen nosto ja kuljetus on sallittu vain tätä varten mer-
kityistä kohdista (katso kuva 11). Kuljetusta varten ei saa
koskaan nostaa suojalaitteista, säätökahvoista tai saha-
pöydästä.
Kuljetuksen aikana on sahavanne-suojalaite käännettä-
vä alustaa vasten alimpaan asentoon.
Älä koskaan nosta sahapöydältä!
Kuljetusta varten kone on irrotettava sähköverkosta.

Koneen kuvaus

Konetta voidaan erinomaisen suunnittelunsa ansiosta
käyttää monipuolisesti puun ja muiden materiaalien kä-
sittelyyn verstaalla.
Kone voidaan käynnistää vasta kun kotelosuoja kiin-ni-
tetään. Sahanterän ei-leikkaava osa työtason ylä-puo-
lella on peitetty suojalla, joka on kiinnitetty sahanterän
ohjaukseen. Tämä suojavarustelu on suojattu tahatonta
aukaisemista vastaan ylimmän båndhjul kiinteän suoja.
68 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Sahanterän työtason ala-puolella oleva ei leikkaava osa
on suojattu kiinteälläsuojalla.
Pöytätasoa voidaan kääntää 0 asteesta +45 asteeseen,
joka mahdollistaa monipuoliset leikkausvaihtoehdot,esi-
merkiksi:
• Poikjttajset leikkaukset
• Viistot leikkaukset
• Ympyräleikkaukset ja epäsynnmetriset leik-kaukset
• Tappien ja hampaiden leikkaukset
• Särmäleikkaukset
Huomioi myös käyttöoppaan työohjeet .
Täydentäminen
Asennustyökalu
1 Pistoavain SW 3
1 Pistoavain SW 6
Pakkausteknisistä syistä pöytälevy ja kiinnityskulmat ei-
vät ole asennettuja.
Pöytälevyn asennus, Kuva 1
• Avaa rungon kansi ja aseta kääntösegmentit 30° kul-
maan.
• Ruuvaa pöytälevy löysästi kiinni
4 kuusiokantaruuvia M 6 x 12
4 viuhkalevyä A 6,4
Kuva 1.2
• Kierrä pöydän alapuolella sijaitsevaa säätöruuvia n. 29
mm sisään ja varmista se käsin.
Kuva 2 Pöytälevyn säätö
Käännä pöytälevy asentoon 0° ja kiristä siipiruuvi (A).
Suorista pöytälevy samansuuntaiseksi sahanterän kans-
sa, kiristä se kääntösegmentillä 4 kuusikantaruuvin avul-
la.
Irrota siipiruuvi (A), suorista pöytä suoraan kulmaan sa-
hanterään nähden, säädä säätöruuvilla (L) a lukitse mut-
terilla.
– Käytä vastekulmaa –
Tarvittaessa aseta asteikon osoitin asentoon 0.
Kuva 2.1 Pöydän sisäkappaleen keskelle
Löysää 3 kuusiomutteria (X) n. 2 kierrosta ja siirrä pidätin
pöydän kanssa kunnes sahanterä on pöydän sisäkappa-
leen keskellä. Kiristä lopuksi jälleen kuusiomutterit.
Pitkittäisvasteen asennus, Kuva 3
• Kierrä 4 siipiruuvia M6x12 varustettuna aina lisälevyllä
ja jousirenkaalla n. 5 mm pöytälevyyn.
• Aseta ohjausputki paikalleen, kunnes se on pöytää
vasten.
• Kiinnitä ohjausputki ruuvilla M 6 x 20, lisälevyllä ja lau-
tasjousella pöytään (kuva 3.1).
• Kiristä ruuvia niin paljon, että ohjausputkea voidaan
liikuttaa vapaasti, lukitse sen jälkeen kuusikantamut-
terilla.
• Kiristä sen jälkeen 4 siipimutteria.
