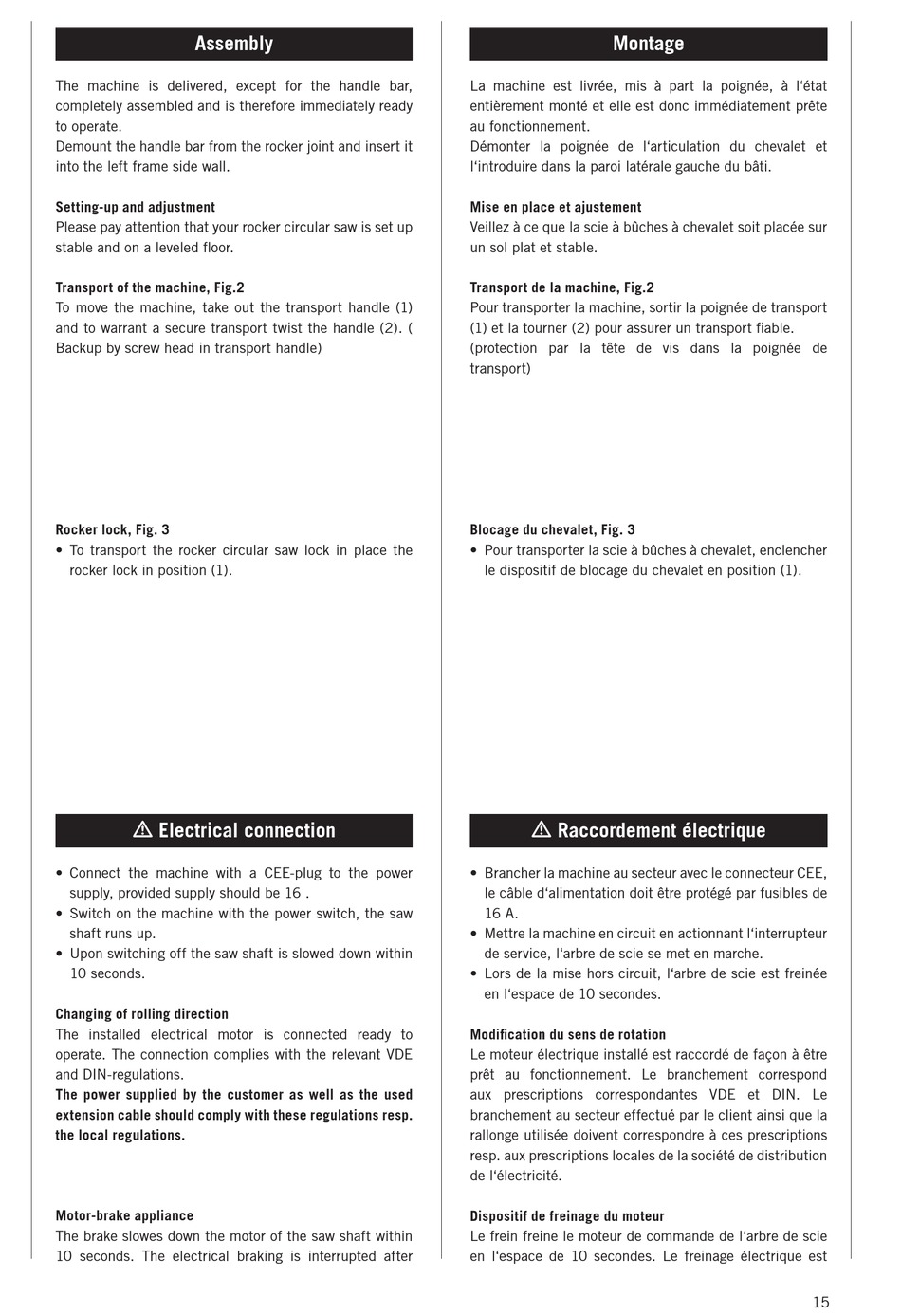

Assembly
The machine is delivered, except for the handle bar,
completely assembled and is therefore immediately ready
to operate.
Demount the handle bar from the rocker joint and insert it
into the left frame side wall.
Setting-up and adjustment
Please pay attention that your rocker circular saw is set up
stable and on a leveled floor.
Transport of the machine, Fig.2
To move the machine, take out the transport handle (1)
and to warrant a secure transport twist the handle (2). (
Backup by screw head in transport handle)
Rocker lock, Fig. 3
• To transport the rocker circular saw lock in place the
rocker lock in position (1).
Electrical connection
• Connect the machine with a CEE-plug to the power
supply, provided supply should be 16 .
• Switch on the machine with the power switch, the saw
shaft runs up.
• Upon switching off the saw shaft is slowed down within
10 seconds.
Changing of rolling direction
The installed electrical motor is connected ready to
operate. The connection complies with the relevant VDE
and DIN-regulations.
The power supplied by the customer as well as the used
extension cable should comply with these regulations resp.
the local regulations.
Motor-brake appliance
The brake slowes down the motor of the saw shaft within
10 seconds. The electrical braking is interrupted after
Montage
La machine est livrée, mis à part la poignée, à l'état
entièrement monté et elle est donc immédiatement prête
au fonctionnement.
Démonter la poignée de l'articulation du chevalet et
l'introduire dans la paroi latérale gauche du bâti.
Mise en place et ajustement
Veillez à ce que la scie à bûches à chevalet soit placée sur
un sol plat et stable.
Transport de la machine, Fig.2
Pour transporter la machine, sortir la poignée de transport
(1) et la tourner (2) pour assurer un transport fiable.
(protection par la tête de vis dans la poignée de
transport)
Blocage du chevalet, Fig. 3
• Pour transporter la scie à bûches à chevalet, enclencher
le dispositif de blocage du chevalet en position (1).
Raccordement électrique
• Brancher la machine au secteur avec le connecteur CEE,
le câble d'alimentation doit être protégé par fusibles de
16 A.
• Mettre la machine en circuit en actionnant l'interrupteur
de service, l'arbre de scie se met en marche.
• Lors de la mise hors circuit, l'arbre de scie est freinée
en l'espace de 10 secondes.
Modification du sens de rotation
Le moteur électrique installé est raccordé de façon à être
prêt au fonctionnement. Le branchement correspond
aux prescriptions correspondantes VDE et DIN. Le
branchement au secteur effectué par le client ainsi que la
rallonge utilisée doivent correspondre à ces prescriptions
resp. aux prescriptions locales de la société de distribution
de l'électricité.
Dispositif de freinage du moteur
Le frein freine le moteur de commande de l'arbre de scie
en l'espace de 10 secondes. Le freinage électrique est
15
