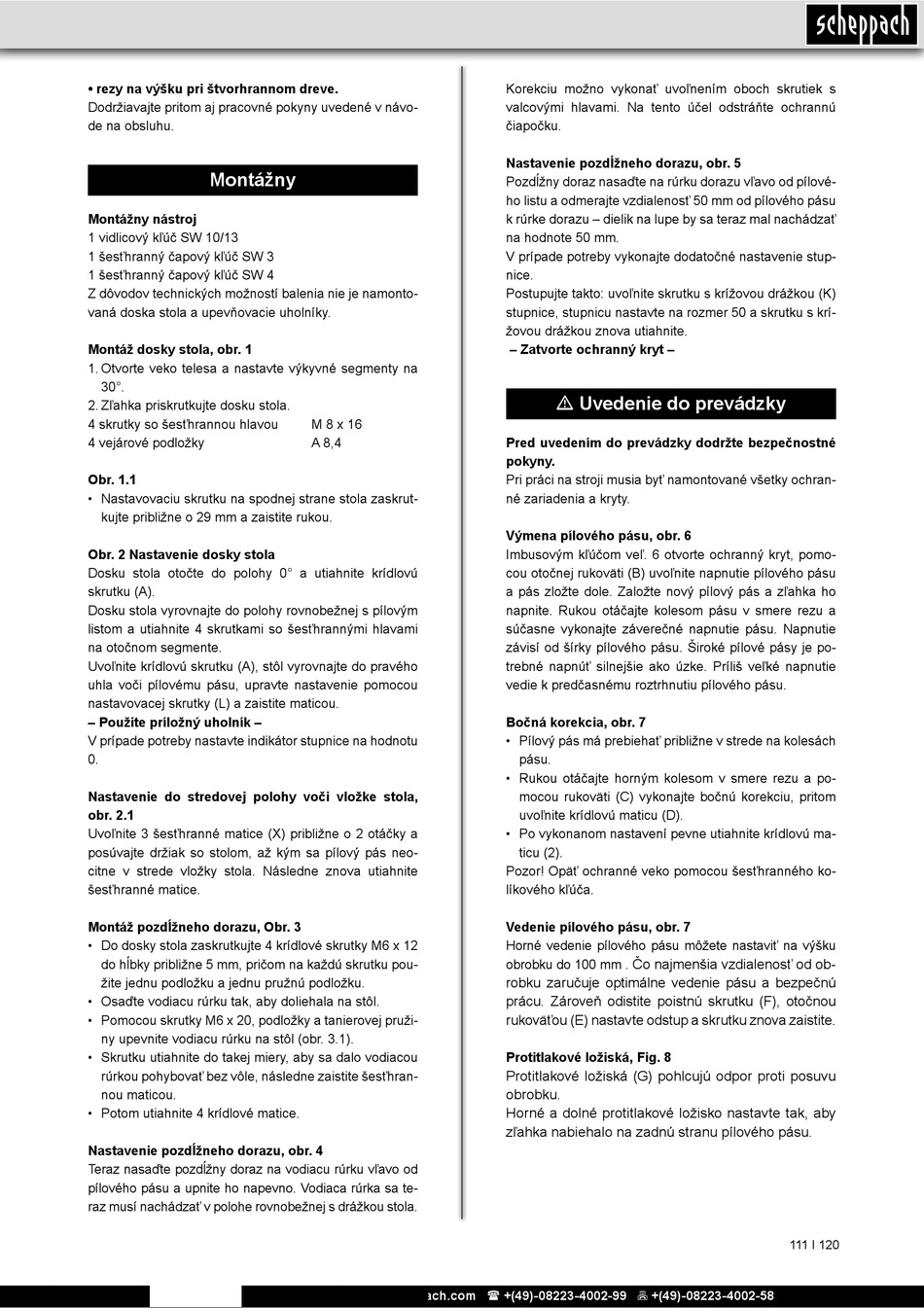

• rezy na výšku pri štvorhrannom dreve.
Dodržiavajte pritom aj pracovné pokyny uvedené v návo-
de na obsluhu.
Montážny
Montážny nástroj
1 vidlicový kľúč SW 10/13
1 šesťhranný čapový kľúč SW 3
1 šesťhranný čapový kľúč SW 4
Z dôvodov technických možností balenia nie je namonto-
vaná doska stola a upevňovacie uholníky.
Montáž dosky stola, obr. 1
1. Otvorte veko telesa a nastavte výkyvné segmenty na
30°.
2. Zľahka priskrutkujte dosku stola.
4 skrutky so šesťhrannou hlavou
4 vejárové podložky
Obr. 1.1
• Nastavovaciu skrutku na spodnej strane stola zaskrut-
kujte približne o 29 mm a zaistite rukou.
Obr. 2 Nastavenie dosky stola
Dosku stola otočte do polohy 0° a utiahnite krídlovú
skrutku (A).
Dosku stola vyrovnajte do polohy rovnobežnej s pílovým
listom a utiahnite 4 skrutkami so šesťhrannými hlavami
na otočnom segmente.
Uvoľnite krídlovú skrutku (A), stôl vyrovnajte do pravého
uhla voči pílovému pásu, upravte nastavenie pomocou
nastavovacej skrutky (L) a zaistite maticou.
– Použite príložný uholník –
V prípade potreby nastavte indikátor stupnice na hodnotu
0.
Nastavenie do stredovej polohy voči vložke stola,
obr. 2.1
Uvoľnite 3 šesťhranné matice (X) približne o 2 otáčky a
posúvajte držiak so stolom, až kým sa pílový pás neo-
citne v strede vložky stola. Následne znova utiahnite
šesťhranné matice.
Montáž pozdĺžneho dorazu, Obr. 3
• Do dosky stola zaskrutkujte 4 krídlové skrutky M6 x 12
do hĺbky približne 5 mm, pričom na každú skrutku pou-
žite jednu podložku a jednu pružnú podložku.
• Osaďte vodiacu rúrku tak, aby doliehala na stôl.
• Pomocou skrutky M6 x 20, podložky a tanierovej pruži-
ny upevnite vodiacu rúrku na stôl (obr. 3.1).
• Skrutku utiahnite do takej miery, aby sa dalo vodiacou
rúrkou pohybovať bez vôle, následne zaistite šesťhran-
nou maticou.
• Potom utiahnite 4 krídlové matice.
Nastavenie pozdĺžneho dorazu, obr. 4
Teraz nasaďte pozdĺžny doraz na vodiacu rúrku vľavo od
pílového pásu a upnite ho napevno. Vodiaca rúrka sa te-
raz musí nachádzať v polohe rovnobežnej s drážkou stola.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
M 8 x 16
A 8,4
Korekciu možno vykonať uvoľnením oboch skrutiek s
valcovými hlavami. Na tento účel odstráňte ochrannú
čiapočku.
Nastavenie pozdĺžneho dorazu, obr. 5
Pozdĺžny doraz nasaďte na rúrku dorazu vľavo od pílové-
ho listu a odmerajte vzdialenosť 50 mm od pílového pásu
k rúrke dorazu – dielik na lupe by sa teraz mal nachádzať
na hodnote 50 mm.
V prípade potreby vykonajte dodatočné nastavenie stup-
nice.
Postupujte takto: uvoľnite skrutku s krížovou drážkou (K)
stupnice, stupnicu nastavte na rozmer 50 a skrutku s krí-
žovou drážkou znova utiahnite.
– Zatvorte ochranný kryt –
m Uvedenie do prevádzky
Pred uvedením do prevádzky dodržte bezpečnostné
pokyny.
Pri práci na stroji musia byť namontované všetky ochran-
né zariadenia a kryty.
Výmena pílového pásu, obr. 6
Imbusovým kľúčom veľ. 6 otvorte ochranný kryt, pomo-
cou otočnej rukoväti (B) uvoľnite napnutie pílového pásu
a pás zložte dole. Založte nový pílový pás a zľahka ho
napnite. Rukou otáčajte kolesom pásu v smere rezu a
súčasne vykonajte záverečné napnutie pásu. Napnutie
závisí od šírky pílového pásu. Široké pílové pásy je po-
trebné napnúť silnejšie ako úzke. Príliš veľké napnutie
vedie k predčasnému roztrhnutiu pílového pásu.
Bočná korekcia, obr. 7
• Pílový pás má prebiehať približne v strede na kolesách
pásu.
• Rukou otáčajte horným kolesom v smere rezu a po-
mocou rukoväti (C) vykonajte bočnú korekciu, pritom
uvoľnite krídlovú maticu (D).
• Po vykonanom nastavení pevne utiahnite krídlovú ma-
ticu (2).
Pozor! Opäť ochranné veko pomocou šesťhranného ko-
líkového kľúča.
Vedenie pílového pásu, obr. 7
Horné vedenie pílového pásu môžete nastaviť na výšku
Čo najmenšia vzdialenosť od ob-
obrobku do 100 mm .
robku zaručuje optimálne vedenie pásu a bezpečnú
prácu. Zároveň odistite poistnú skrutku (F), otočnou
rukoväťou (E) nastavte odstup a skrutku znova zaistite.
,
Protitlakové ložiská Fig. 8
Protitlakové ložiská (G) pohlcujú odpor proti posuvu
obrobku.
Horné a dolné protitlakové ložisko nastavte tak, aby
zľahka nabiehalo na zadnú stranu pílového pásu.
