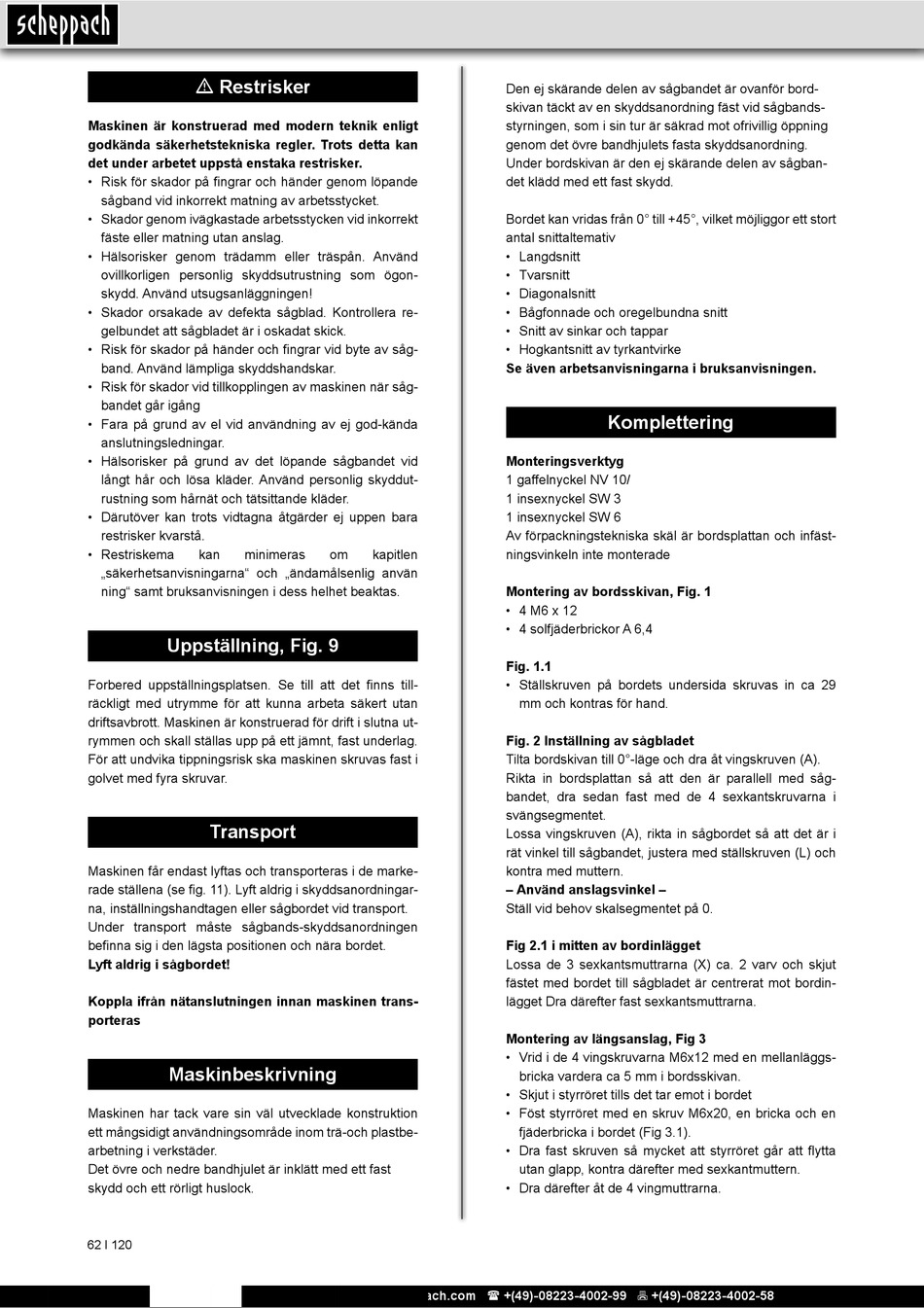

m Restrisker
Maskinen är konstruerad med modern teknik enligt
godkända säkerhetstekniska regler. Trots detta kan
det under arbetet uppstå enstaka restrisker.
• Risk för skador på fingrar och händer genom löpande
sågband vid inkorrekt matning av arbetsstycket.
• Skador genom ivägkastade arbetsstycken vid inkorrekt
fäste eller matning utan anslag.
• Hälsorisker genom trädamm eller träspån. Använd
ovillkorligen personlig skyddsutrustning som ögon-
skydd. Använd utsugsanläggningen!
• Skador orsakade av defekta sågblad. Kontrollera re-
gelbundet att sågbladet är i oskadat skick.
• Risk för skador på händer och fingrar vid byte av såg-
band. Använd lämpliga skyddshandskar.
• Risk för skador vid tillkopplingen av maskinen när såg-
bandet går igång
• Fara på grund av el vid användning av ej god-kända
anslutningsledningar.
• Hälsorisker på grund av det löpande sågbandet vid
långt hår och lösa kläder. Använd personlig skyddut-
rustning som hårnät och tätsittande kläder.
• Därutöver kan trots vidtagna åtgärder ej uppen bara
restrisker kvarstå.
• Restriskema kan minimeras
„säkerhetsanvis ningarna" och „ändamålsenlig använ
ning" samt bruks an vis ningen i dess helhet beaktas.
Uppställning, Fig. 9
Forbered uppställningsplatsen. Se till att det finns till-
räckligt med utrymme för att kunna arbeta säkert utan
driftsavbrott. Maskinen är konstruerad för drift i slutna ut-
rymmen och skall ställas upp på ett jämnt, fast underlag.
För att undvika tippningsrisk ska maskinen skruvas fast i
golvet med fyra skruvar.
Transport
Maskinen får endast lyftas och transporteras i de marke-
rade ställena (se fig. 11). Lyft aldrig i skyddsanordningar-
na, inställningshandtagen eller sågbordet vid transport.
Under transport måste sågbands-skyddsanordningen
befinna sig i den lägsta positionen och nära bordet.
Lyft aldrig i sågbordet!
Koppla ifrån nätanslutningen innan maskinen trans-
porteras

Maskinbeskrivning

Maskinen har tack vare sin väl utvecklade konstruktion
ett mångsidigt användningsområde inom trä-och plastbe-
arbetning i verkstäder.
Det övre och nedre bandhjulet är inklätt med ett fast
skydd och ett rörligt huslock.
62 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
om kapitlen
Den ej skärande delen av sågbandet är ovanför bord-
skivan täckt av en skyddsanordning fäst vid sågbands-
styrningen, som i sin tur är säkrad mot ofrivillig öppning
genom det övre bandhjulets fasta skyddsanordning.
Under bordskivan är den ej skärande delen av sågban-
det klädd med ett fast skydd.
Bordet kan vridas från 0° till +45°, vilket möjliggor ett stort
antal snittaltemativ
• Langdsnitt
• Tvarsnitt
• Diagonalsnitt
• Bågfonnade och oregelbundna snitt
• Snitt av sinkar och tappar
• Hogkantsnitt av tyrkantvirke
Se även arbetsanvisningarna i bruksanvisningen.
Komplettering
Monteringsverktyg
1 gaffelnyckel NV 10/
1 insexnyckel SW 3
1 insexnyckel SW 6
Av förpackningstekniska skäl är bordsplattan och infäst-
ningsvinkeln inte monterade
Montering av bordsskivan, Fig. 1
• 4 M6 x 12
• 4 solfjäderbrickor A 6,4
Fig. 1.1
• Ställskruven på bordets undersida skruvas in ca 29
mm och kontras för hand.
Fig. 2 Inställning av sågbladet
Tilta bordskivan till 0°-läge och dra åt vingskruven (A).
Rikta in bordsplattan så att den är parallell med såg-
bandet, dra sedan fast med de 4 sexkantskruvarna i
svängsegmentet.
Lossa vingskruven (A), rikta in sågbordet så att det är i
rät vinkel till sågbandet, justera med ställskruven (L) och
kontra med muttern.
– Använd anslagsvinkel –
Ställ vid behov skalsegmentet på 0.
Fig 2.1 i mitten av bordinlägget
Lossa de 3 sexkantsmuttrarna (X) ca. 2 varv och skjut
fästet med bordet till sågbladet är centrerat mot bordin-
lägget Dra därefter fast sexkantsmuttrarna.
Montering av längsanslag, Fig 3
• Vrid i de 4 vingskruvarna M6x12 med en mellanläggs-
bricka vardera ca 5 mm i bordsskivan.
• Skjut i styrröret tills det tar emot i bordet
• Föst styrröret med en skruv M6x20, en bricka och en
fjäderbricka i bordet (Fig 3.1).
• Dra fast skruven så mycket att styrröret går att flytta
utan glapp, kontra därefter med sexkantmuttern.
• Dra därefter åt de 4 vingmuttrarna.
